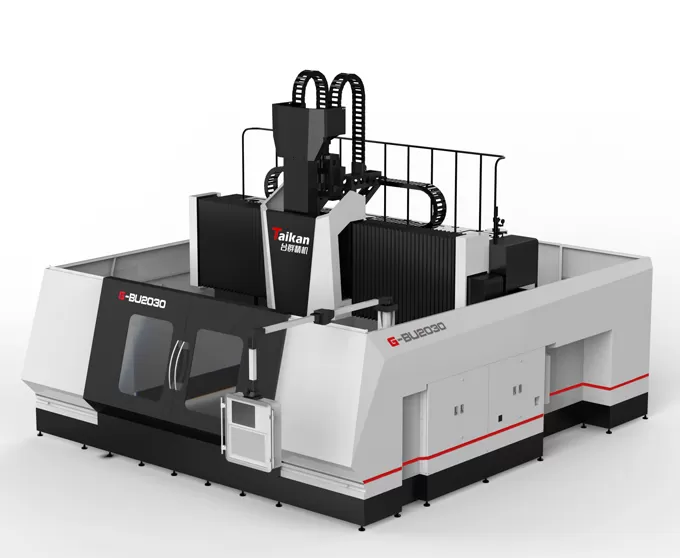

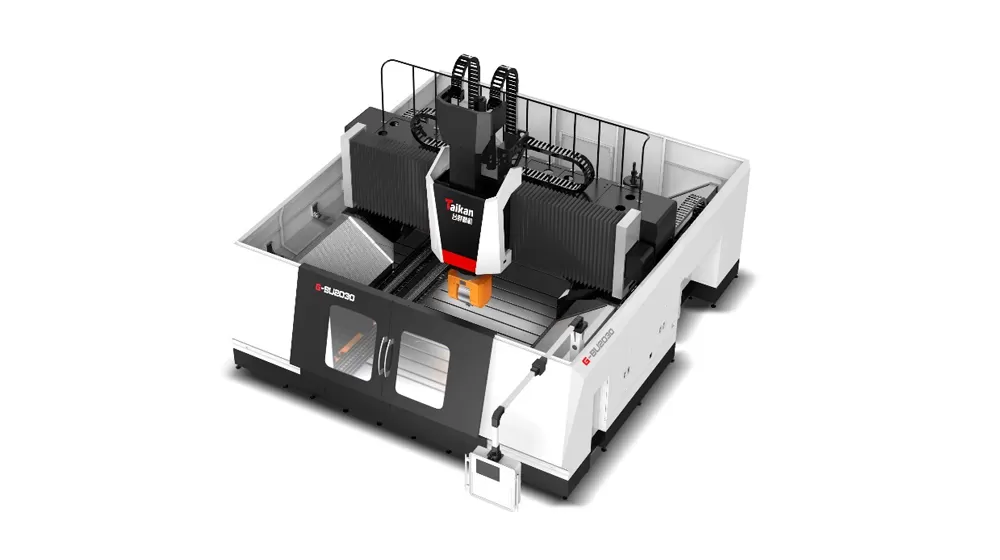

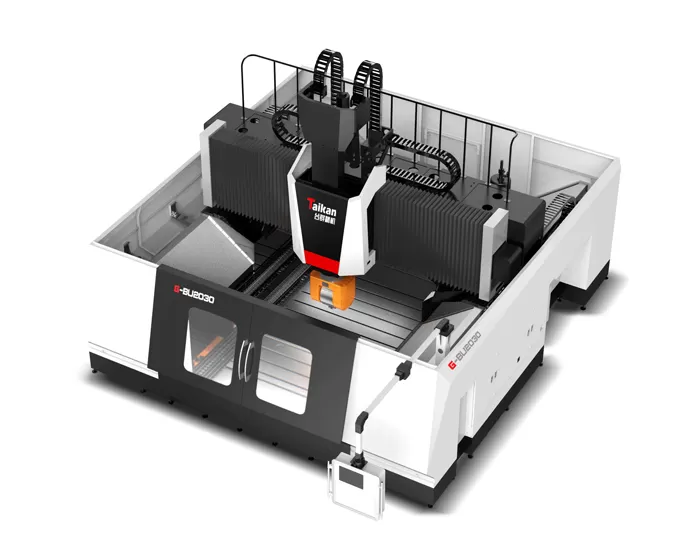

Name: Centro di lavoro a portale a 5 assi HG-BU2030
Brand: Taikan Machine
Availability: InStock

Caratteristica del centro di lavoro a portale a 5 assi G-BU2030

Struttura della macchina

La macchina presenta una struttura del telaio a portale sopraelevata con un piano di lavoro fisso.
I principali componenti sono realizzati in ghisa ad alta resistenza.

Guida

Tutti gli assi XYZ sono dotati di guide lineari a rulli per impieghi gravosi,
La guida a trave trasversale dell'asse Y utilizza una disposizione a gradini con un'ampia portata della guida per migliorare la capacità di carico.
La guida a sella dell'asse Z presenta 4 guide installate a 90 ° con 12 blocchi lineari per supportare guide dell'asse Z, fornendo una forte rigidità del mandrino e buone prestazioni ad alta velocità.

Viti a ricircolo di sfere

Gli assi XY utilizzano una grande struttura di trasmissione a vite a ricircolo di sfere.

L'asse Z utilizza un motore diretto-vite a ricircolo di sfere.

Unità mandrino

L'unità mandrino utilizza una testa di fresatura girevole doppia a/C collegata A 5 assi Zhongke Ibeg T70.5, che può ottenere una lavorazione collegata a 5 assi di superfici complesse.
Con encoder ad alta precisione e un sistema di bloccaggio idraulico, gli assi a e C possono essere bloccati in qualsiasi angolo all'interno del loro intervallo operativo (asse C ± 360 °, un asse ± 110 °).
Mandrino motorizzato Standard da 18000 giri/min, in grado di taglio ad alta precisione, veloce e continuo.
La stazione di pompaggio idraulica indipendente garantisce un bloccaggio degli attrezzi sicuro e affidabile.
Le unità motorizzate e dell'asse A/C sono dotate di un sistema di raffreddamento per il controllo della temperatura.

Applicazione del centro di lavoro a portale a 5 assi G-BU2030

Utilizzato principalmente per la lavorazione di parti complesse, alluminio e sue leghe, oltre a materiali difficili da usare. È in grado di lavorare ad alta precisione e ad alta efficienza di superfici spaziali complesse.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Specifiche del centro di lavoro a portale a 5 assi HG-BU2030

Item				Unit	HG-BU2030
Corse	Corsa tavola (asse X)			mm	3200
	Corsa slitta (asse Y)			mm	2200
	Corsa montante (asse Z)			mm	1000
	Distanza dal naso mandrino al piano tavola			mm	100～1100
	Larghezza utile del portale			mm	3200
Tavola	Dimensioni tavola			mm	2000*3000
	Carico max.			kg/m²	5000
	Cava a T			mm	28
Mandrino	Potenza mandrino			KW	30
	Velocità max.			giri/min	18000
	Coppia			Nm	72/85
	Sezione montante			mm	420×420
	Cono mandrino				HSK-A63
Velocità	Avanzamento di lavoro (taglio)			mm/min	20/20/20
	Velocità rapida (assi X/Y/Z)			mm/min	24000/24000/24000
Precisione	Precisione di posizionamento	Con scala lineare		mm	0.020/0.015/0.01
		Senza scala lineare		mm	0.03/0.025/0.02
	Ripetibilità	Con scala lineare		mm	0.013/0.011/0.009
		Senza scala lineare		mm	0.018/0. 015/0.012
Altro	Bilanciamento asse Z				Bilanciamento idraulico + azoto
	Sistema CNC				SIEMENS ONE
	Alimentazione aria		Flow	L/min	500
			Pressione	MPa	0.45~0.8
	Capacità serbatoio refrigerante			L	140
	Dimensioni macchina (Lungh.×Largh.×Alt.)			mm	8500×6600×5200
	Peso macchina (circa)			kg	35000

Le informazioni in questa pagina sono solo a scopo di riferimento. Specifiche e dettagli potrebbero subire modifiche a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
