Qual è la differenza tra centri di lavoro orizzontali e verticali?

Nell'attuale panorama competitivo della produzione moderna, la scelta della giusta attrezzatura CNC è il pilastro di redditività e precisione. Per i proprietari di officine meccaniche e i responsabili di produzione, il dibattito si riduce spesso a una decisione cruciale: Centro di lavoro verticale (VMC) contro Centro di lavoro orizzontale (HMC).

Sebbene entrambe le piattaforme utilizzino utensili da taglio rotanti per rimuovere materiale da un pezzo, le loro strutture progettuali determinano capacità nettamente diverse. Comprendere le differenze sfumate tra le tecnologie VMC e HMC è essenziale per ottimizzare i tempi ciclo, massimizzare il ROI e scalare le soluzioni produttive.

Ecco un confronto professionale approfondito tra centri di lavoro CNC verticali e orizzontali per aiutarvi a fare un investimento consapevole.

Che cos'è un centro di lavoro verticale (VMC)?

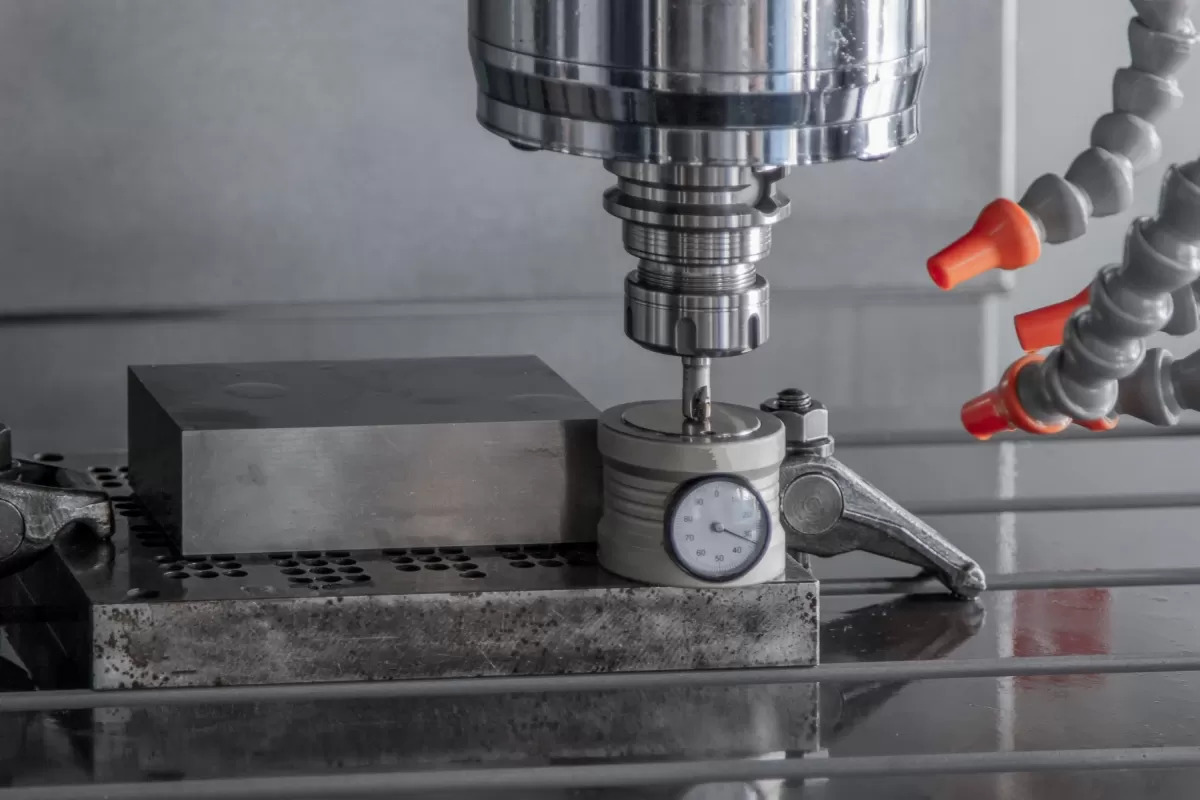

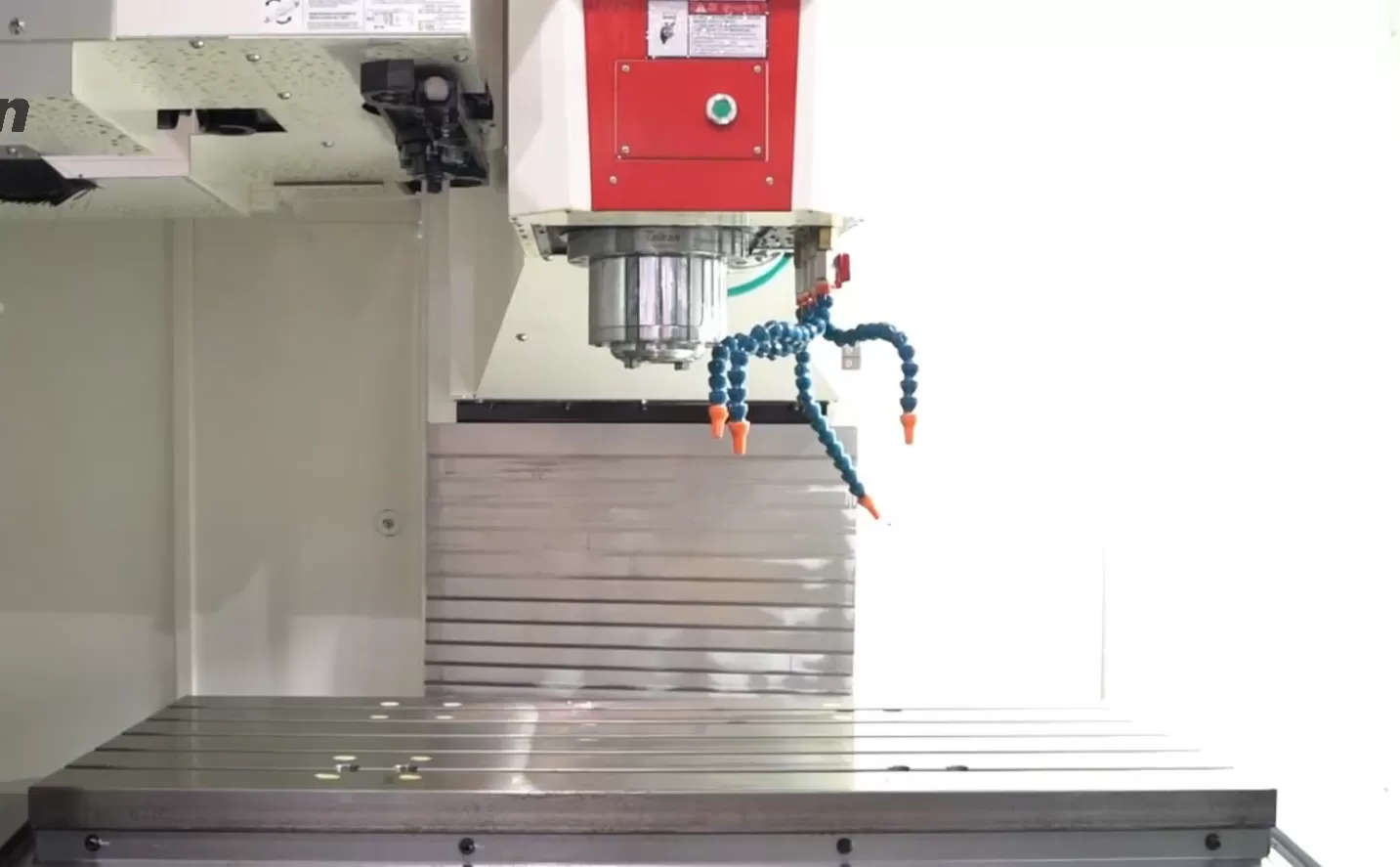

UnCentro di lavoro verticale(VMC) presenta un asse del mandrino orientato verticalmente. L'utensile da taglio scende dall'alto per fresare la superficie superiore del pezzo, che di solito è montato su una tavola di lavoro standard.

Ideale per: parti piatte, lavori su lastre, cavità di stampi e operazioni di lavorazione su un solo lato.

Principali vantaggi del VMC

• Facilità di setup e funzionamento: Poiché il mandrino è posizionato sopra la tavola, gli operatori hanno una visuale chiara e senza ostacoli dell'azione di taglio. Questo rende i VMC altamente intuitivi per il setup, la risoluzione dei problemi e la progettazione di attrezzature personalizzate.

• Investimento iniziale inferiore: I VMC sono strutturalmente meno complessi rispetto alle loro controparti orizzontali, il che comporta una spesa in conto capitale iniziale significativamente inferiore.

• Ingombro ridotto: In genere, le macchine CNC verticali occupano meno spazio a pavimento, rendendole ideali per officine con metratura limitata.

• Versatilità nelle piccole serie: Eccellenti per produzioni ad alta gamma e bassi volumi e per la prototipazione rapida.

Limiti del VMC

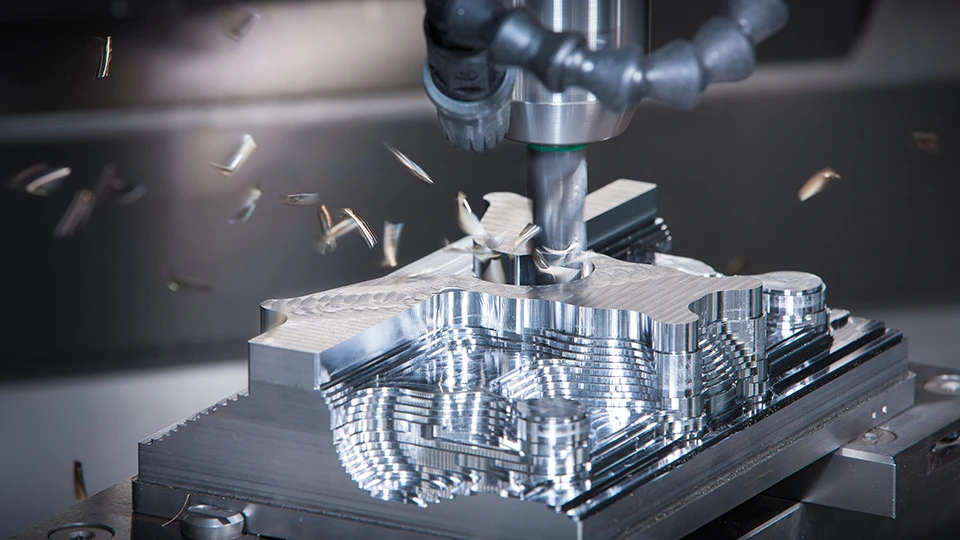

• Scarsa evacuazione dei trucioli: La gravità lavora contro il VMC. I trucioli tendono ad accumularsi in cavità profonde, causando il ri-taglio, un'usura accelerata dell'utensile e finiture superficiali scadenti se non gestiti con refrigerante ad alta pressione.

• Lavorazione multi-laterale limitata: La lavorazione di più lati di un pezzo richiede di solito il riposizionamento manuale (girare il pezzo), aumentando il rischio di accumulo di tolleranze e aggiungendo tempo non produttivo.

Che cos'è un centro di lavoro orizzontale (HMC)?

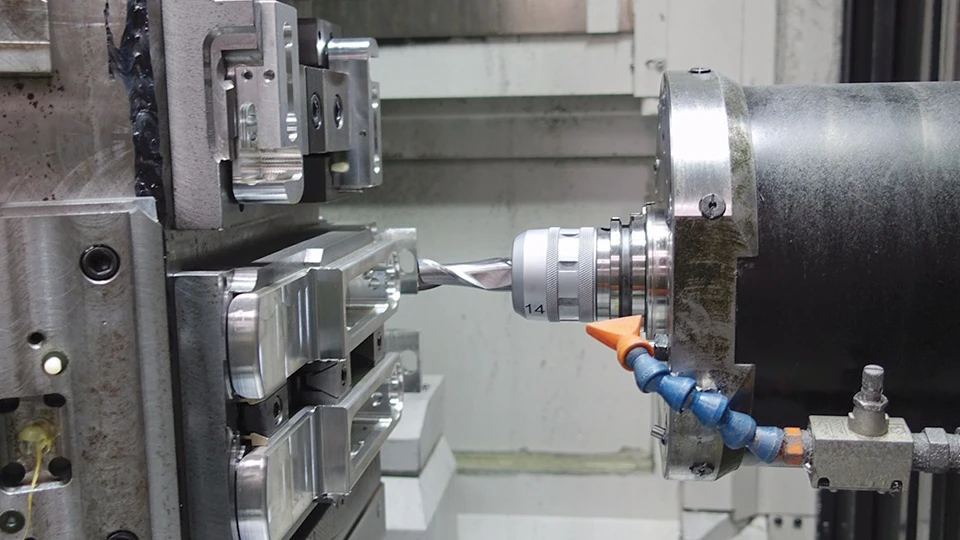

UnCentro di lavoro orizzontale(HMC) utilizza un asse del mandrino orientato orizzontalmente, parallelo al pavimento. Gli HMC sono costruiti per la produzione pesante e ad alto volume e in genere incorporano un cambiapallet automatico integrato (APC) e una tavola rotante (asse B).

Ideale per: parti complesse scatolate, rimozione pesante di materiale e produzione continua ad alto volume.

Principali vantaggi dell'HMC

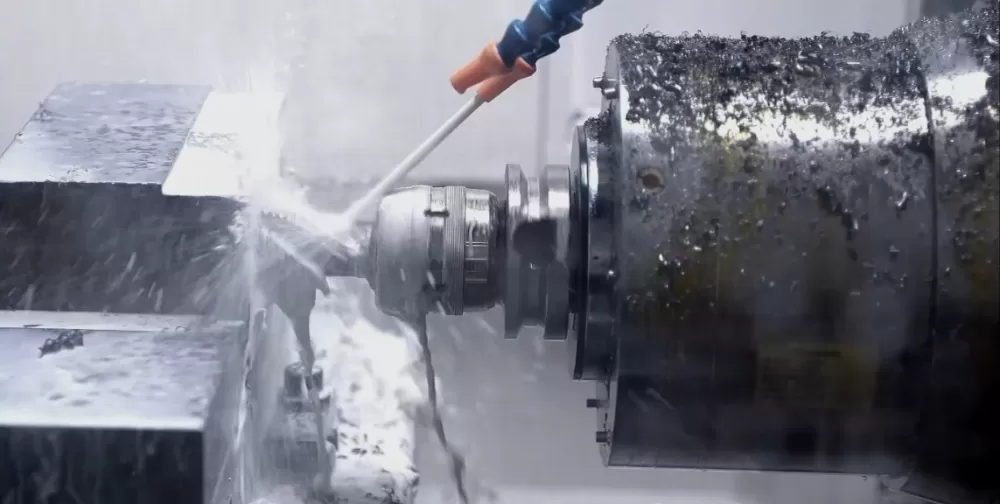

• Evacuazione superiore dei trucioli: La gravità è la migliore alleata dell'HMC. Mentre il mandrino orizzontale taglia, i trucioli cadono naturalmente lontano dal pezzo, prolungando la durata dell'utensile e garantendo una finitura superficiale impeccabile.

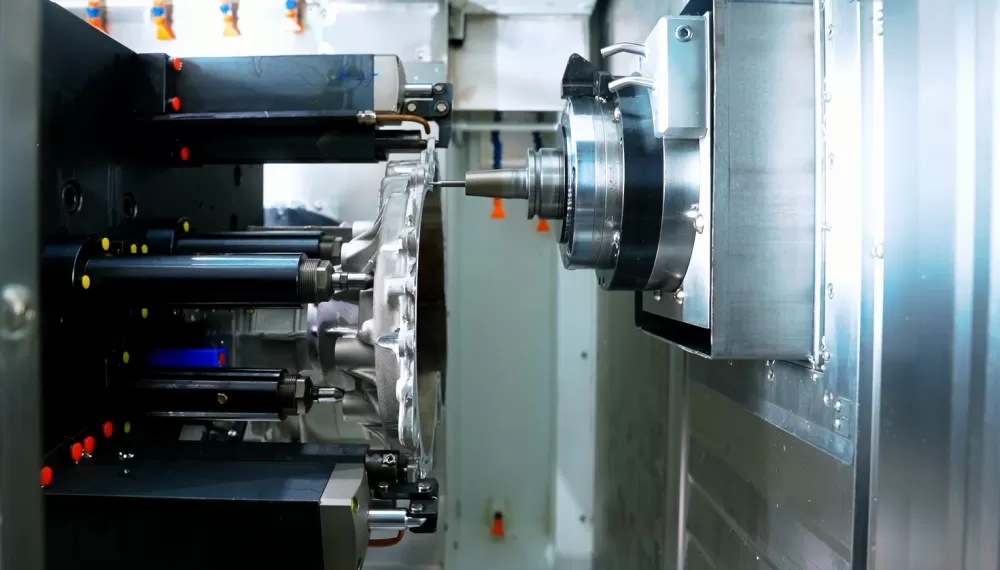

• Efficienza ad alto volume (Staffaggio a torretta): L'integrazione di attrezzature a torretta consente di montare più pezzi su diverse facce contemporaneamente. Abbinato a una tavola rotante a 4° asse, il mandrino può accedere a tre o quattro lati di un pezzo in un unico setup.

• Lavorazione ininterrotta: Grazie al cambiapallet automatico standard (APC), un operatore può caricare, scaricare o ispezionare i pezzi su un pallet mentre la macchina continua a tagliare sull'altro. Questo riduce drasticamente i tempi morti del mandrino.

• Maggiore rigidità: Gli HMC sono progettati con una base in ghisa più pesante per assorbire le vibrazioni intense, consentendo tagli più pesanti, velocità di avanzamento più elevate e una precisione superiore nelle leghe dure.

Limiti dell'HMC

• Investimento iniziale elevato: Un HMC costa in genere da 2 a 3 volte di più di un VMC di analoga capacità di lavoro.

• Programmazione e setup complessi: L'uso di un HMC, specialmente con attrezzature a torretta multiparte e cambiapallet, richiede competenze avanzate di programmazione CAM e soluzioni di serraggio specializzate.

• Ingombro maggiore: Gli HMC richiedono molto più spazio a pavimento a causa dei cambiapallet e degli involucri macchina più voluminosi.

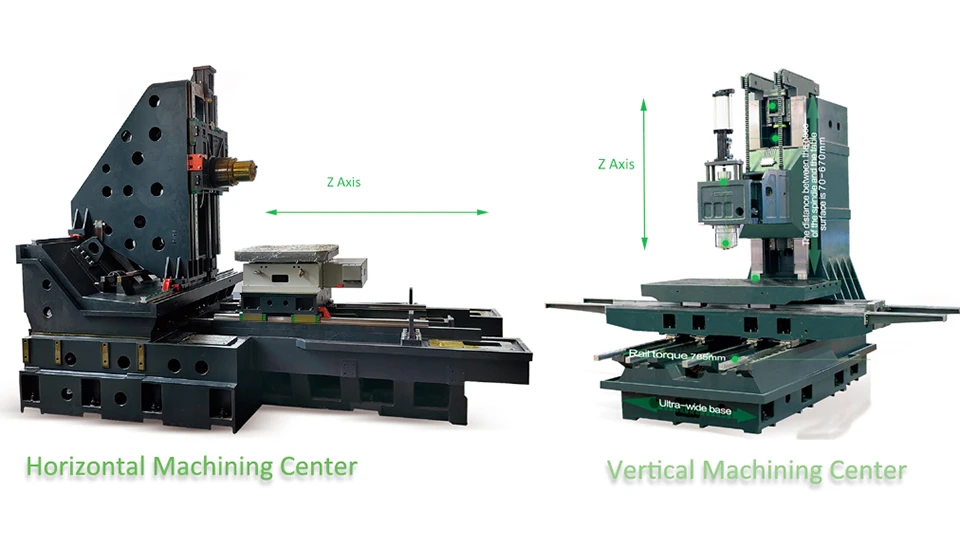

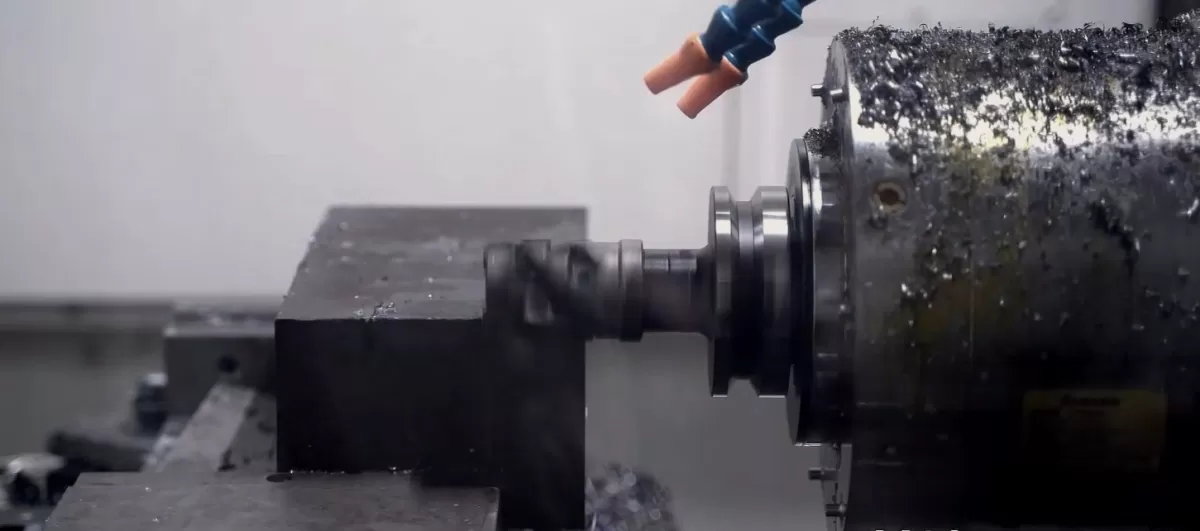

VMC vs. HMC: Confronto fondamentale

Per aiutarvi a snellire la decisione d'acquisto, ecco un confronto diretto sui parametri produttivi più critici:

Come scegliere la giusta macchina CNC

La scelta tra un VMC e un HMC dipende in ultima analisi dalle applicazioni specifiche dell'officina e dal modello di business.

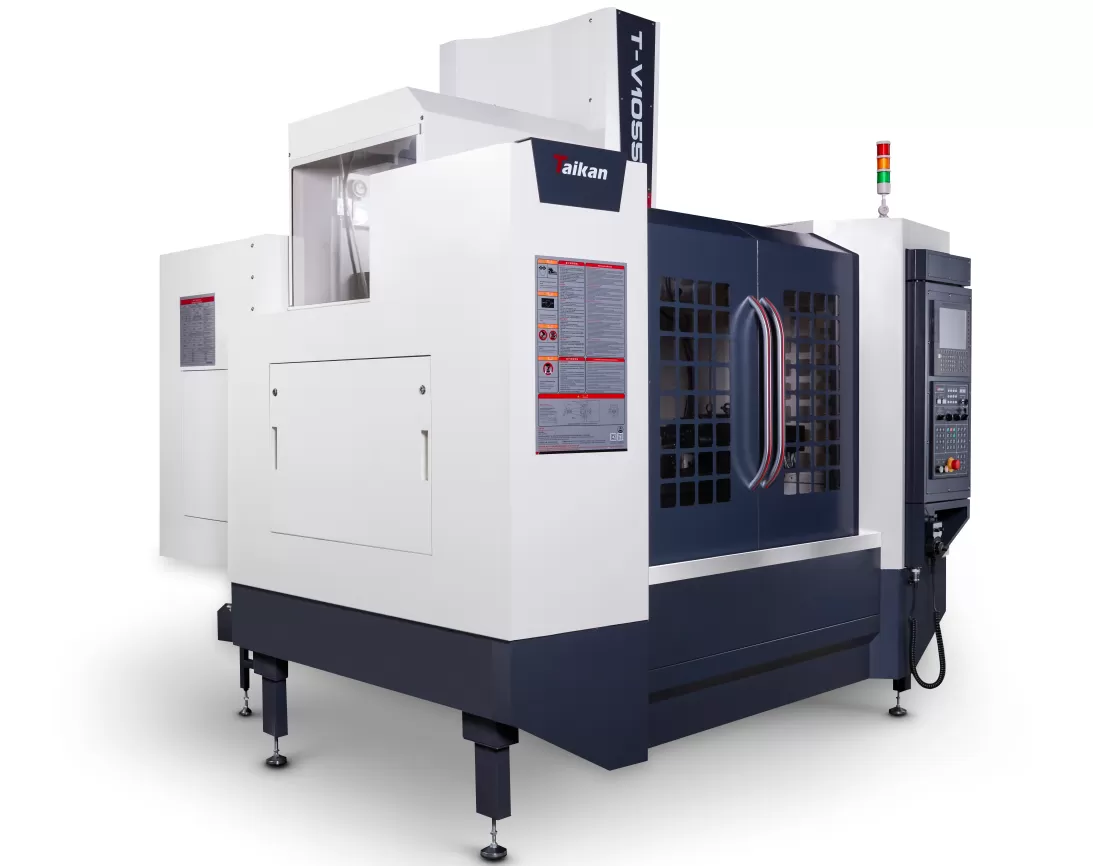

Investi in uncentro di lavoro verticale Taikanse:

• Sei un'officina conto terzi che gestisce prototipazione di singoli pezzi o piccole serie.

• I tuoi pezzi principali sono lastre piane, stampi, matrici o grandi pannelli aerospaziali a lavorazione su un solo lato.

• Hai vincoli di budget e hai bisogno di un rapido ritorno sull'investimento (ROI).

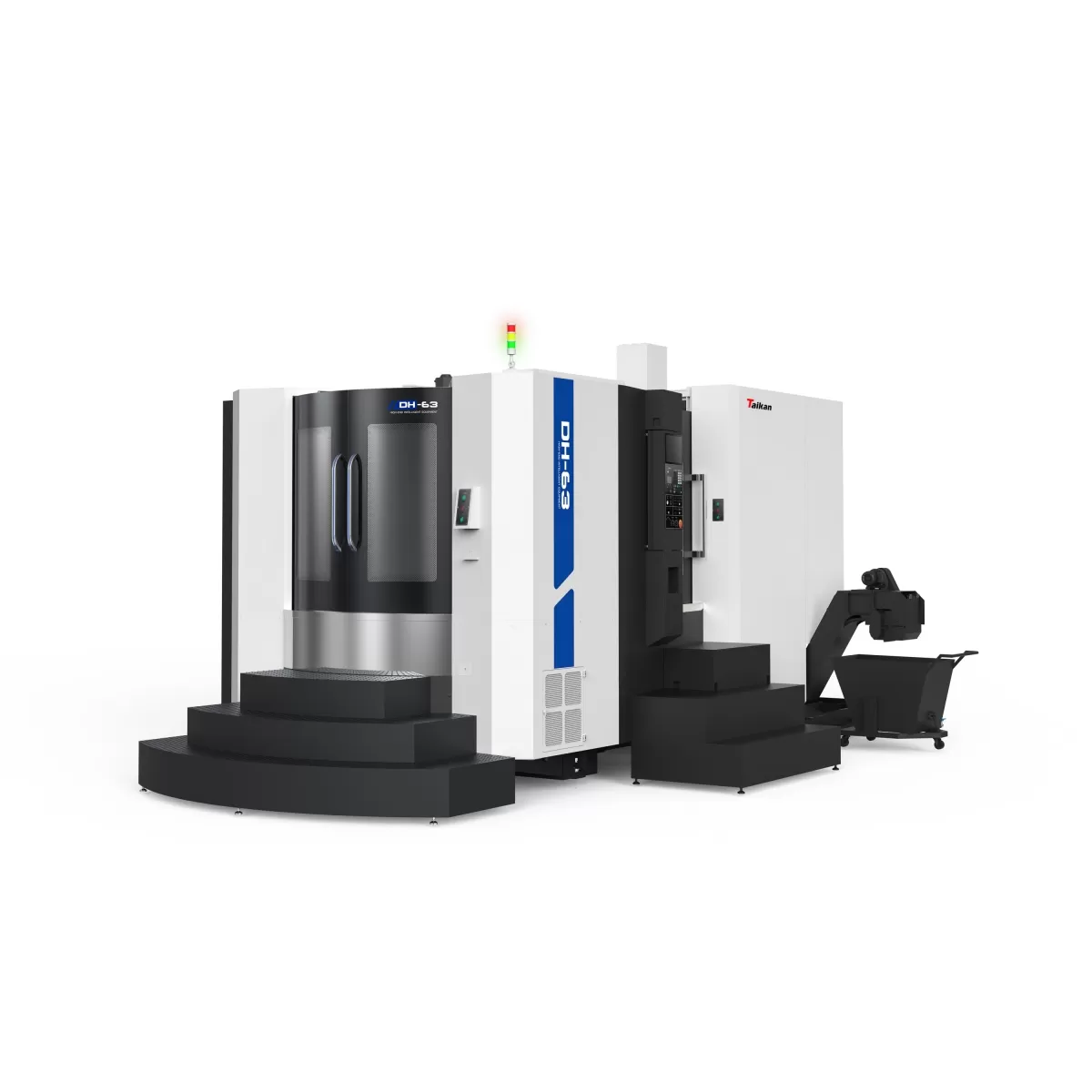

Investi in unlavorazione orizzontale CNC ad alta precisionese:

• Produci componenti complessi e multi-laterali (come monoblocchi motore, corpi pompa o scatole cambio).

• La tua produzione richiede produzione ad alto volume e "a luci spente" (automazione non presidiata).

• Vuoi ridurre i tempi di setup e minimizzare il costo del lavoro per pezzo attraverso la pallettizzazione.

Conclusione

Nel dibattito VMC vs. HMC, non esiste una risposta universale. I centri di lavoro verticali offrono versatilità e valore senza pari per lavori su un solo lato e a basso volume. Al contrario, i centri di lavoro orizzontali sono vere potenze industriali, progettate per ridurre i tempi ciclo e dominare la produzione ad alto volume grazie al controllo superiore dei trucioli e all'accesso multi-laterale. Allineando la scelta della macchina con la strategia produttiva, si gettano solide basi per l'eccellenza manifatturiera a lungo termine.
