Come i segmenti di veicoli elettrici, veicoli ibridi e veicoli a celle a combustibile a idrogeno continuano a crescere rapidamente, le esigenze di elaborazione dei componenti NEV sono sempre più complesse e diverse.

Questo imposta requisiti più elevati per le attrezzature di lavorazione CNC necessarie per la produzione di parti. Fornire soluzioni di lavorazione integrate ad alta precisione, ad alta efficienza e intelligenti per l'industria NEV è trasformato in una messa a fuoco critica per il settore delle attrezzature di lavorazione CNC.

Taikan fornisce un set completo di soluzioni di lavorazione efficienti e intelligenti per le esigenze di lavorazione delle parti di precisione dell'industria del nuovo veicolo energetico (NEV), che copre la produzione di vari componenti di base per soddisfare le diverse esigenze dei clienti.

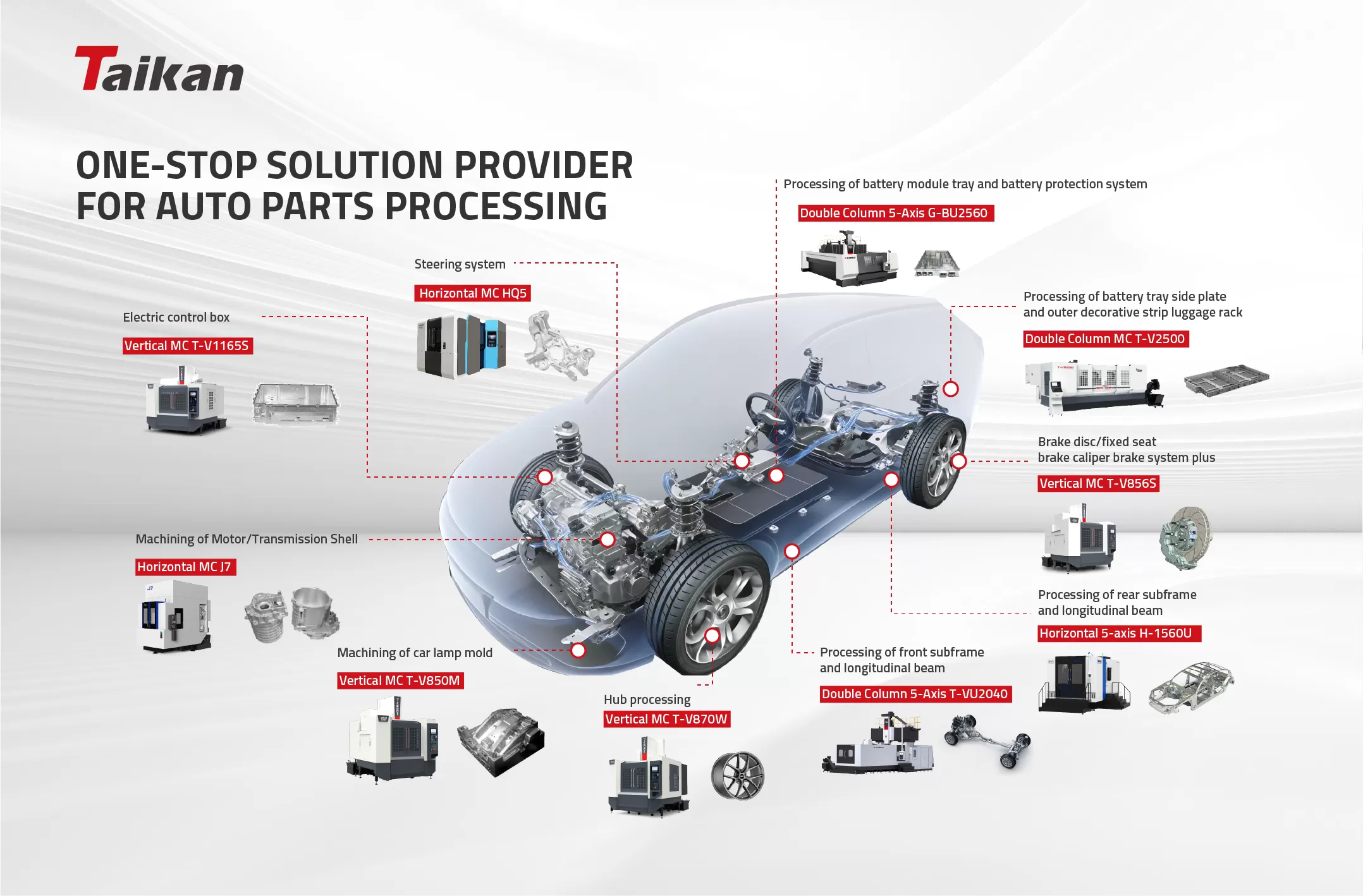

Soluzioni di lavorazione CNC Taikan per l'industria NEV

Scena 1: disco freno/sede di fissaggio/elaborazione del sistema frenante pinza freno

Modello consigliato:

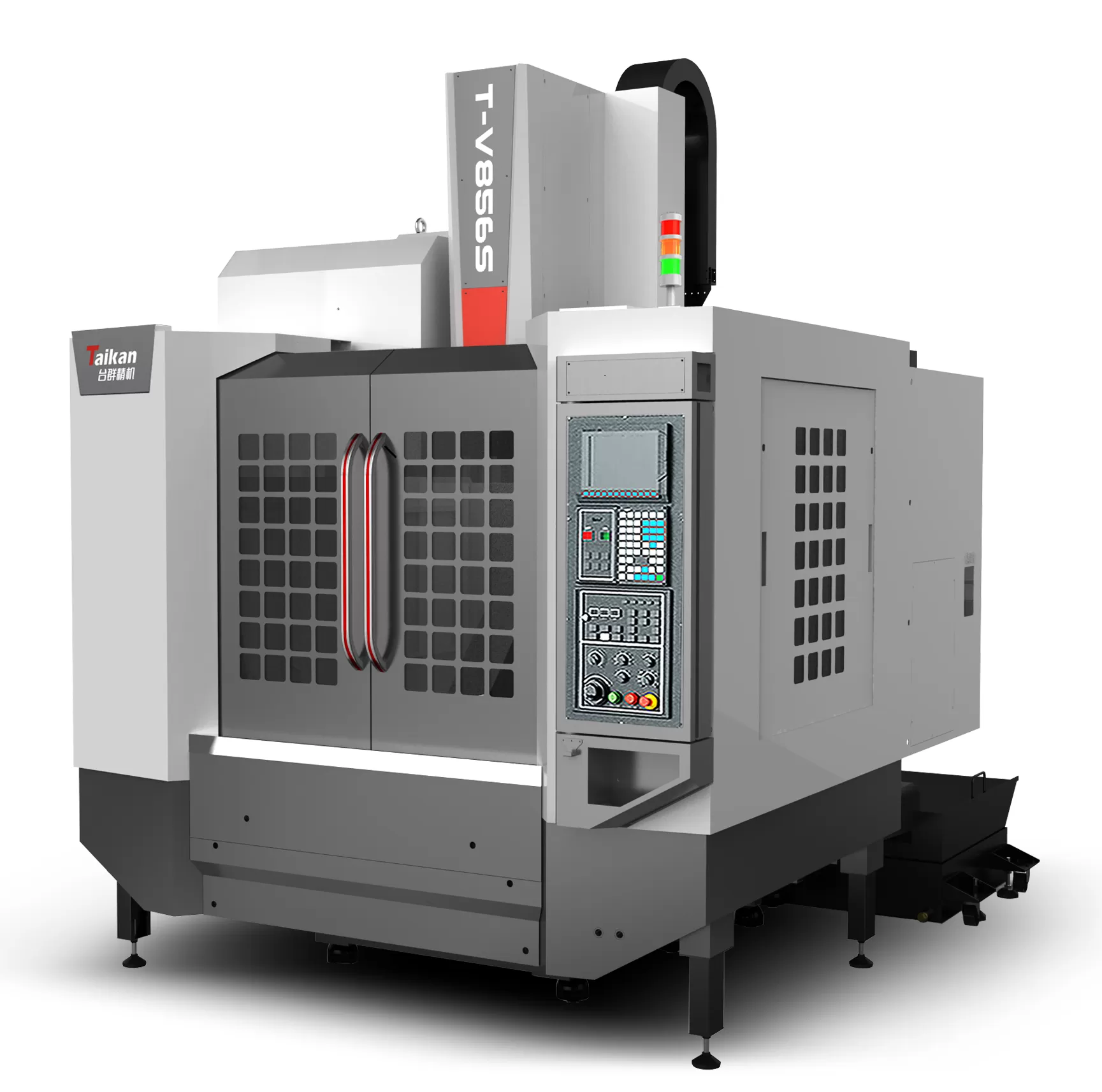

• T-V856S | Centro di lavoro verticale, Guide lineari a 3 assi

Parametri del prodotto principale:

• Corsa asse X/Y/Z (mm): 800/550/600

• Velocità di traslazione rapida dell'asse X/Y/Z (m/min): 48/48/48

• Velocità mandrino (r/min): fino a 12,000 (trasmissione diretta)

• Capacità del caricatore dello strumento: 24T

Caratteristiche di elaborazione:

• Velocità di elaborazione rapida e alta efficienza di elaborazione. Ottiene una precisione di ripetizione di 0.005mm.

• Alto volume di vendita con prestazioni di mercato verificate, vendite annuali superiori a 10,000 unità, disponibili in oltre 50 paesi e regioni.

• Ottimo rapporto prezzo-prestazioni tra prodotti simili.

Scena 2: elaborazione della scatola di controllo elettronico

Modello consigliato:

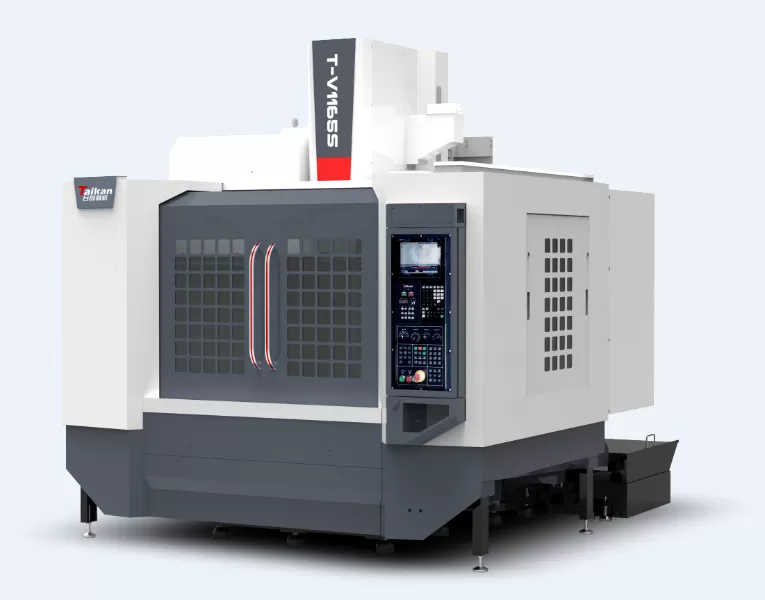

• T-V1165S | Centro di lavoro verticale, Guide lineari a 3 assi

Parametri del prodotto principale:

• Corsa asse X/Y/Z (mm): 1100/650/600

• Velocità di traslazione rapida dell'asse X/Y/Z (m/min): 36/36/36

• Velocità mandrino (r/min): fino a 12,000 (trasmissione diretta)

• Capacità del caricatore dello strumento: 24T

Caratteristiche di elaborazione:

• Guide lineari e viti di comando ad alta precisione, con maggiore sensibilità dinamica, taglio ad alta velocità e senza gattonare a bassa velocità.

• Stampaggio a sabbia in resina di alta qualità, materiali in ghisa ad alta resistenza, che offrono elevata rigidità e precisione stabile.

Scena 3: elaborazione ruote

Modello consigliato:

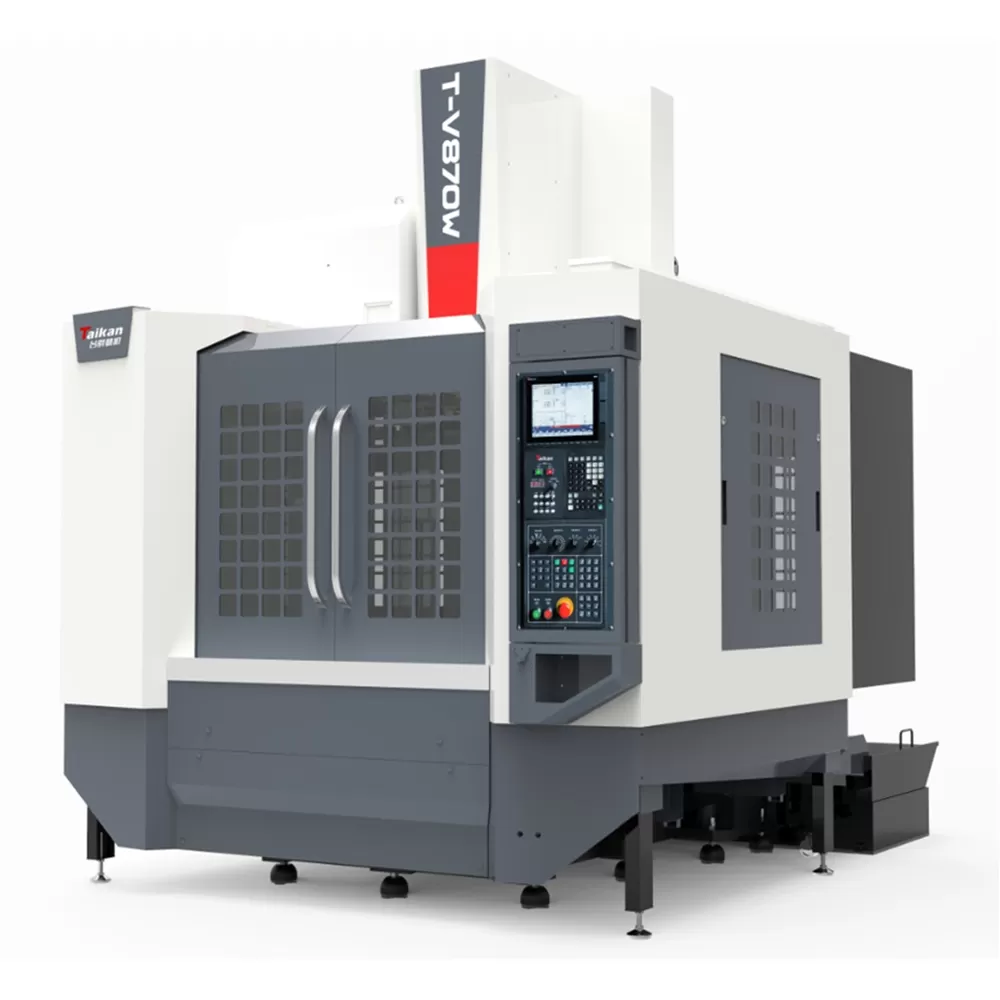

• T-V870W | Centro di lavoro verticale, lavorazione del mozzo della ruota

Parametri del prodotto principale:

• Corsa asse X/Y/Z (mm): 850/720/650

• Velocità di traslazione rapida dell'asse X/Y/Z (m/min): 36/36/30

• Velocità mandrino (r/min): fino a 12,000 (trasmissione diretta)

• Capacità del caricatore dello strumento: 24T

Caratteristiche di elaborazione:

• Stampaggio a sabbia in resina di alta qualità, materiali in ghisa ad alta resistenza, che offrono elevata rigidità e precisione stabile.

• Struttura del tavolo a scorrimento incrociato a colonna fissa con una base grande e stabile, alta rigidità, ampia campata, colonna verticale a forma umana, senza vibrazioni o deformazioni durante il taglio ad alta velocità.

• Appositamente progettato per la lavorazione di ruote per automobili di 26 calibri e inferiori.

Scena 4: elaborazione dello stampo della lampada dell'auto

Modello consigliato:

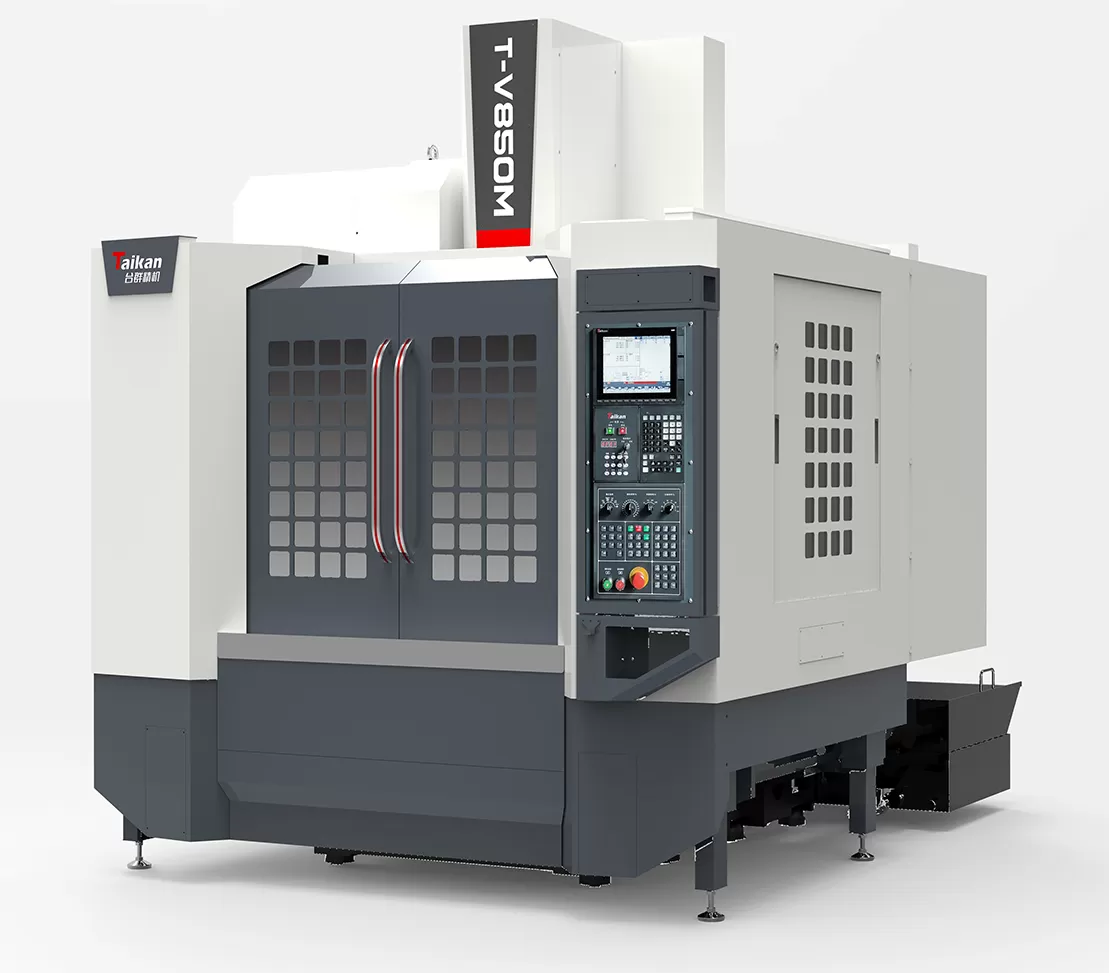

• T-V850M | Centro di lavoro verticale, eccellenteRigidità

Parametri del prodotto principale:

• Corsa asse X/Y/Z (mm): 850/550/550

• Velocità di traslazione rapida dell'asse X/Y/Z (m/min): 36/36/30

• Velocità mandrino (r/min): fino a 8,000 (trasmissione a cinghia)

• Capacità del caricatore dello strumento: 24T

Caratteristiche di elaborazione:

• L'asse Z presenta 6 guide con una forte capacità di carico.

• Il mandrino a nastro da 8,000 giri/min ha un'elevata rigidità di taglio, particolarmente adatto per il taglio ad alta velocità di materiali solidi come l'acciaio per stampi, offre vantaggi di maggiore efficienza.

Scena 5: pannelli laterali del vassoio della batteria, finiture esterne, elaborazione del portapacchi

Modello consigliato:

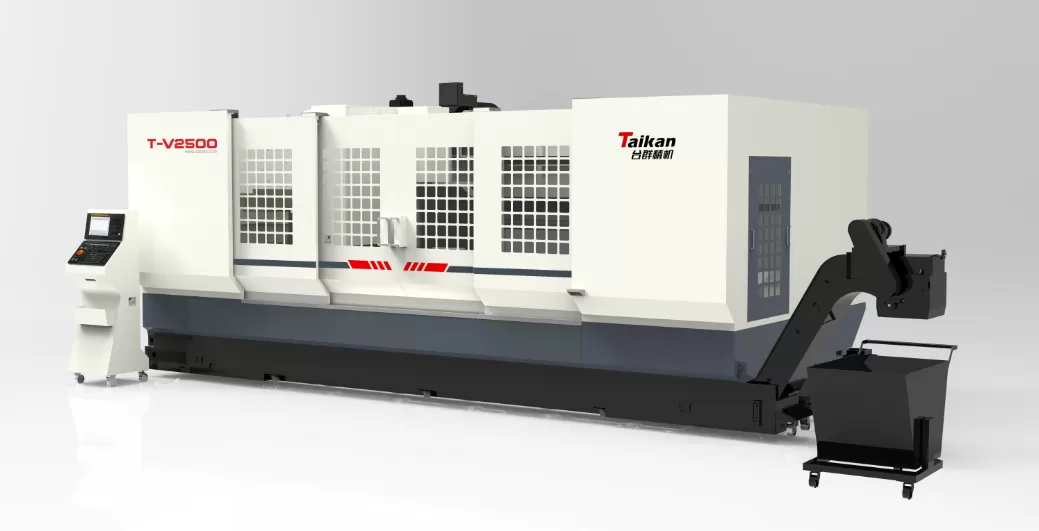

• T-V2500 |

Parametri del prodotto principale:

• Corsa asse X/Y/Z (mm): 2500/550/550

• Velocità di traslazione rapida dell'asse X/Y/Z (m/min): 50/28/28

• Velocità mandrino (r/min): fino a 12,000

• Capacità del caricatore dello strumento: 24T

Caratteristiche di elaborazione:

• La trasmissione a strisce dell'asse X ha velocità elevata, grandi viaggi e alta efficienza di elaborazione.

• Particolarmente adatto per la lavorazione di pezzi lunghi.

Scena 6: telaio anteriore e elaborazione del fascio longitudinale

Modello consigliato:

• G-VU2040 |

Parametri del prodotto principale:

• Corsa asse X/Y/Z (mm): 4200/2700/1000

• Velocità di traslazione rapida dell'asse X/Y/Z (m/min): 10/15/15

• Velocità mandrino (r/min): fino a 18,000

• Rivista di attrezzi opzionali: 24T

Caratteristiche di elaborazione:

• L'unità mandrino adotta la testa di fresatura A doppia oscillazione Mepro T70.5 A/C, che può ottenere l'elaborazione del collegamento A cinque assi.

• Offre vantaggi di maggiore efficienza nella lavorazione di pezzi grandi e complessi e corpi a cavità curva.

Scena 7: vassoio del modulo della batteria, elaborazione del sistema di protezione della batteria

Modello consigliato:

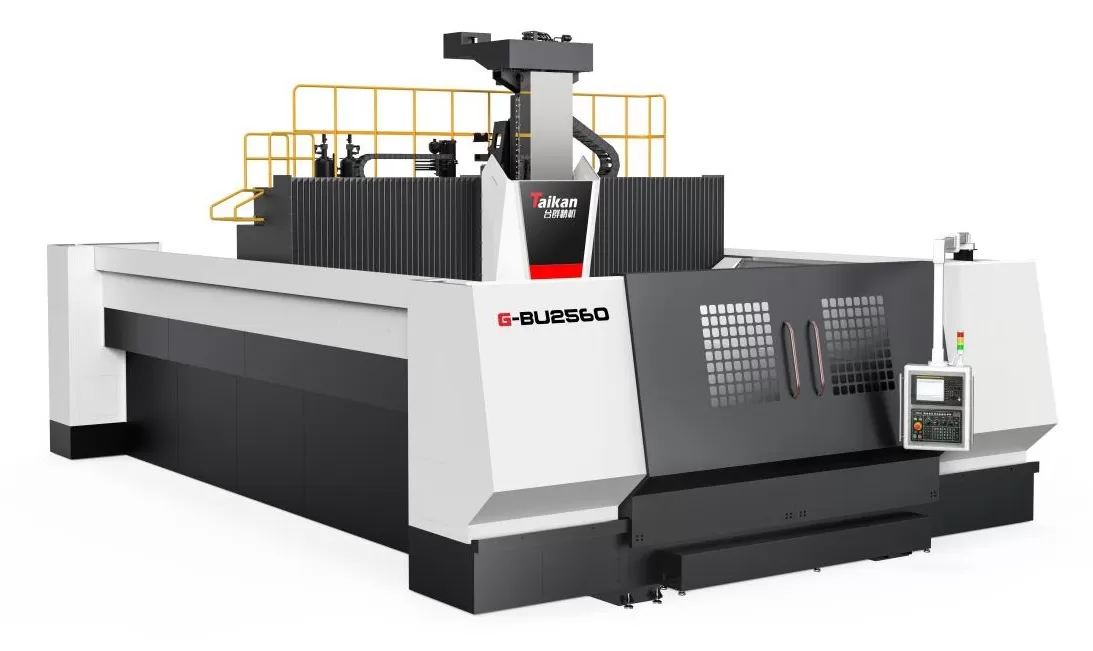

• G-BU2560 |

Parametri del prodotto principale:

• Corsa asse X/Y/Z (mm): 6200/2700/1000

• Velocità di traslazione rapida dell'asse X/Y/Z (m/min): 24/24/24

• Velocità mandrino (r/min): fino a 12,500

• Rivista di attrezzi opzionali: 24T

Caratteristiche di elaborazione:

• Elaborazione del collegamento a cinque assi, movimentazione efficiente di parti e cavità complesse di medie e grandi dimensioni.

• Il design modulare consente la serializzazione e la personalizzazione in base alla domanda di mercato.

Perché scegliere Taikan

• 9 serie di macchine utensili CNC con configurazioni personalizzabili per soddisfare la maggior parte delle esigenze di lavorazione.

• 20 anni di esperienza nel settore e 700 brevetti di base, leader nel settore.

• Macchine certificate ISO e ad alta precisione, affidabili dai clienti globali.

• Rete di vendita e servizi che copre 50 paesi e regioni, fornendo una risposta rapida.

• Servizio post-vendita: supporto professionale e formazione di manutenzione.

• Parti originali di alta qualità e di lunga durata, con un rigoroso controllo di qualità dall'approvvigionamento alla produzione.

• Formazione standardizzata per distributori, garanzia di un servizio di alta qualità.
