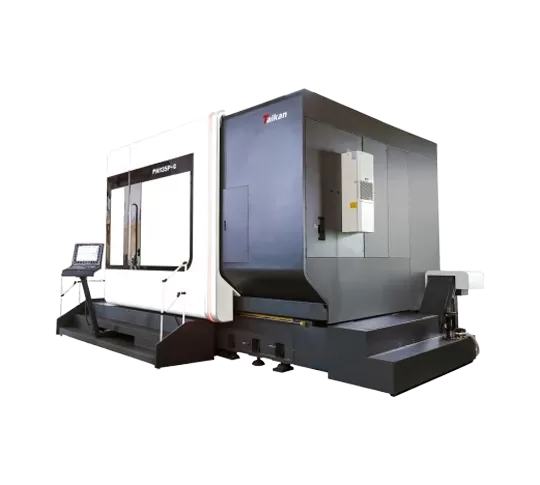

FH135P-C centro di lavoro per fresatura e tornitura a 5 assi

Corsa dell'asse X/Y/Z

1450x1450x1000mm

Distanza dalla testa di fresatura orizzontale

Centro al tavolo di lavoro

30 ~ 1030mm

Velocità della tavola rotante

53 giri/min

Dimensioni del tavolo di lavoro

H351400mm

Carico massimo della tavola

Fresatura 4000kg

Tornitura 3000kg

Testa di fresatura a battente (asse B)

Standard

Gamma oscillante (0 = verticale/180 = livello)

-15 ° ~ + 180 °

Velocità nominale dell'asse B

50 giri/min

Distanza dal naso del mandrino verticale al tavolo

160 ~ 1160mm

Mandrino elettrico velocità massima

10000 giri/min

Potenza (S1-100 %/40% DC)

42/58kW

Coppia (S1-100 %/40% DC)

215/350Nm

Cono mandrino

Cono 1:10

Interfaccia dello strumento

HSK100A

Capacità del caricatore dello strumento

40T

Max. tool diametro/lunghezza/peso

F135mm/300mm/12kg

Cambio utensile (strumento per strumento)

4s

Foratura (acciaio al carbonio medio normalizzante)

F50mm

Maschiatura (acciaio al carbonio medio normalizzante)

M40

Traversa rapida

40 m/min

Precisione di posizionamento X/Y/Z

0.006mm

Precisione di posizionamento ripetuta X/Y/Z

0.004mm

Precisione di posizionamento B/C

Precisione di posizionamento ripetuta B/C

Sonda a infrarossi

Indicatore di impostazione dello strumento
(Strumento di misurazione nell'area di lavorazione)

Altezza macchina (macchina Standard)

4150mm

Area occupata dal corpo principale (L * W)

5905x4100mm

Area occupata dalla rivista degli attrezzi (L * W)

2200x1600mm

Area occupata del trasportatore di trucioli (L * W)

3700x1250mm

Area occupata del serbatoio dell'acqua (L * W)

Area occupata a macchina completa
(Escluso il serbatoio dell'acqua) (L * W)

Peso della macchina

42000kg

Sistema di controllo
