Name: HV-200U Centro di lavoro verticale a 5 assi
Brand: Taikan Machine
Availability: InStock

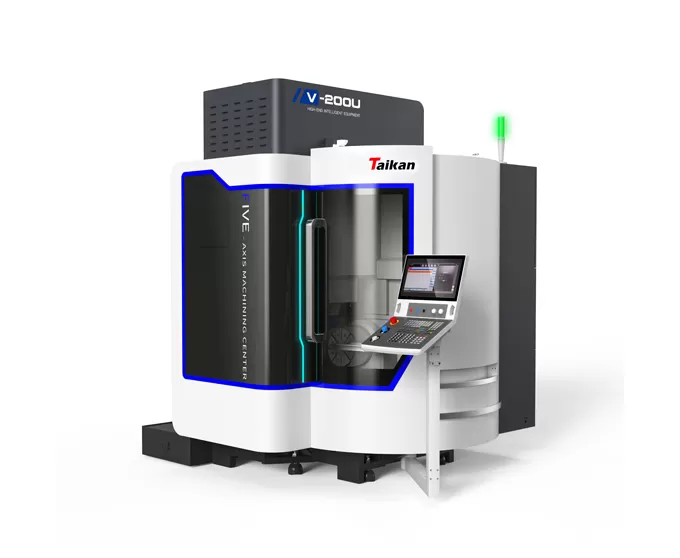

Caratteristica del centro di lavoro verticale a 5 assi V-200U

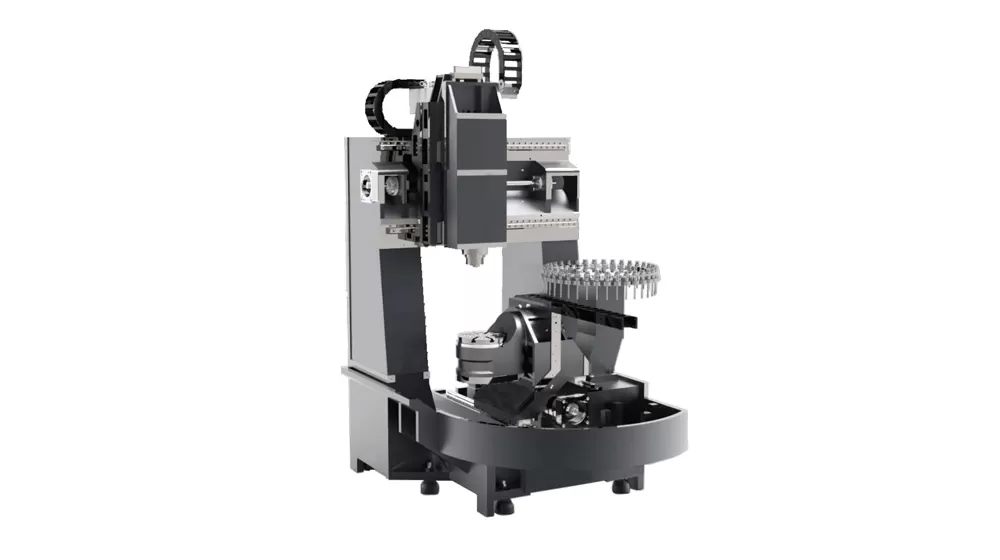

Struttura ad alta rigidità

Struttura a forma di O a portale ad alta rigidità, materiale in ghisa grigia di alta qualità: fornisce una forte rigidità e stabilità, riduce la deformazione e migliora la precisione.
Disposizione Step-type delle guide del fascio, breve distanza dal mandrino al fascio: migliora la rigidità e migliora la precisione della lavorazione.
Tavola rotante a braccio singolo, distanza ridotta al minimo dal punto di trasmissione dell'asse X al punto di lavorazione: riduce le vibrazioni, migliora la precisione e l'efficienza.

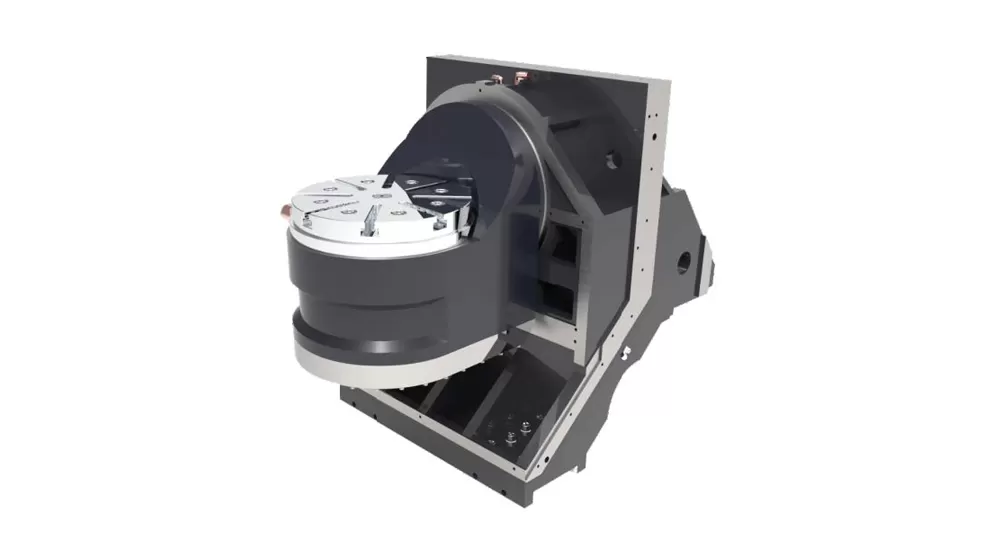

Tavola rotante ad azionamento diretto ad alta precisione

Motori ad azionamento diretto senza telaio ad alta coppia: forniscono elevata rigidità e precisione, guidando direttamente gli assi B/C, riducendo le perdite meccaniche.
Struttura compatta, rotore motore integrato con il meccanismo rotante: migliora la stabilità e la precisione.
Statore del motore raffreddato dal liquido di raffreddamento: garantisce stabilità termica, riducendo gli errori di precisione causati dalle temperature.
Velocità massima degli assi B/C: 50r/min: soddisfa le esigenze di lavorazione complessa e migliora l'efficienza.

Mandrino motorizzato ad alta velocità

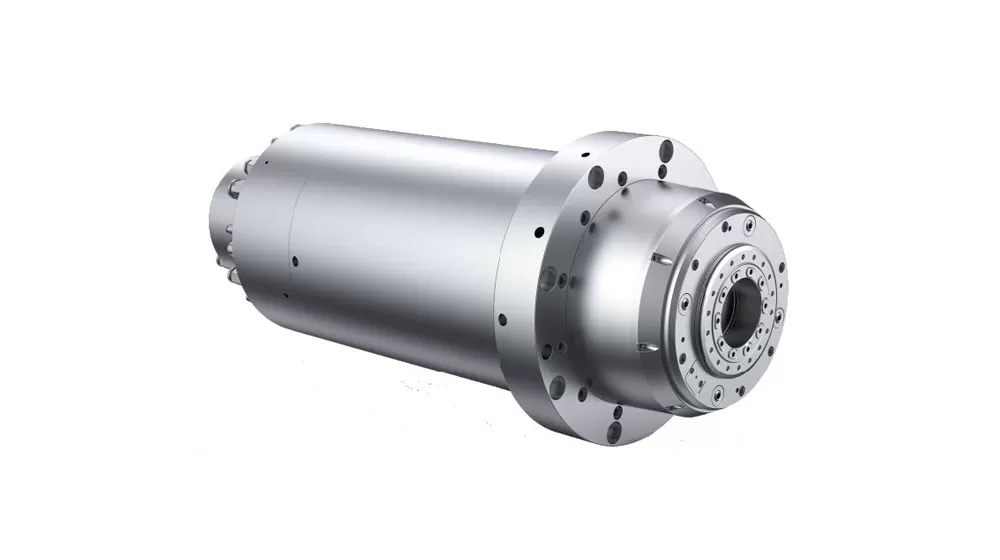

Mandrino motorizzato ad alta velocità HSK E40
Velocità massima fino a 30,000 giri/min.

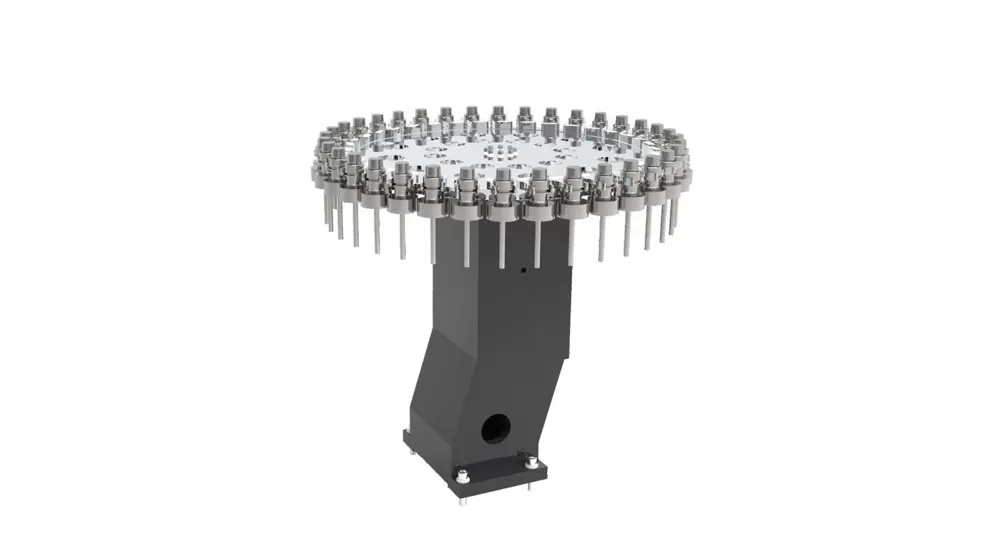

Rivista ombrello 30-Tool

Tavola rotante ad azionamento diretto ad alta precisione

Applicazione del centro di lavoro verticale a 5 assi V-200U

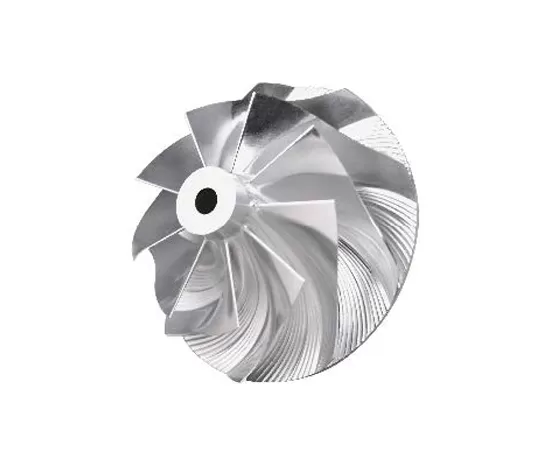

Ampiamente utilizzato nella lavorazione di giranti, parti automobilistiche, stampi di precisione, dispositivi medici e altri componenti complessi.

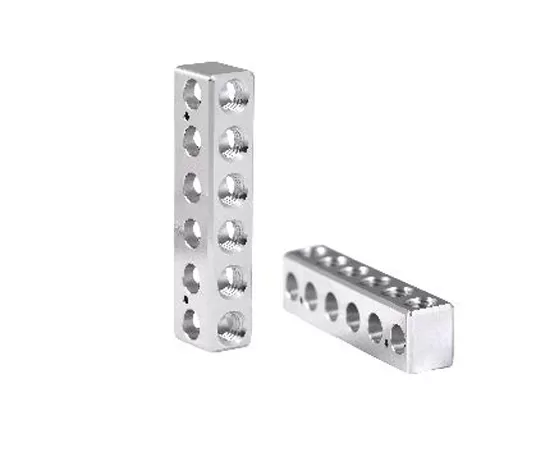

Pezzo esempio 1

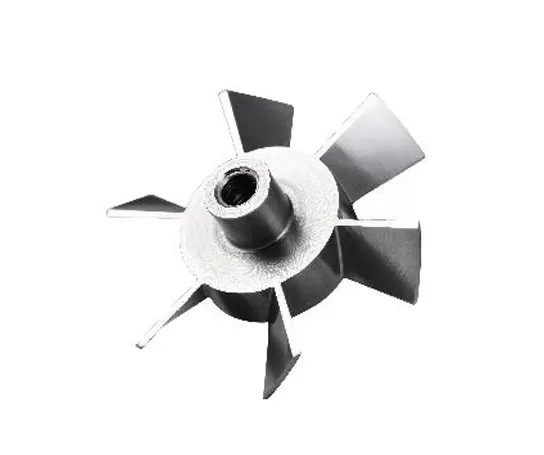

Pezzo esempio 2

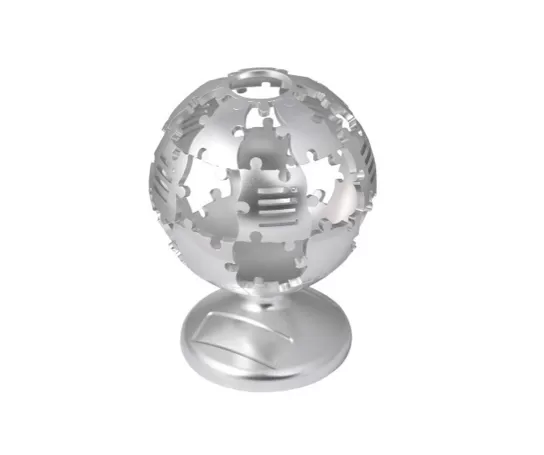

Pezzo esempio 3

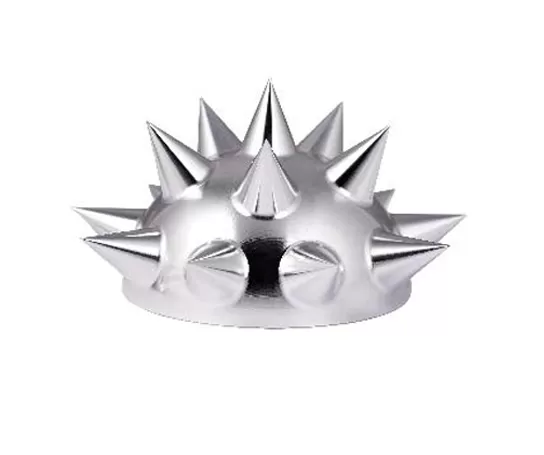

Esempio di pezzo 4

Esempio di pezzo 5

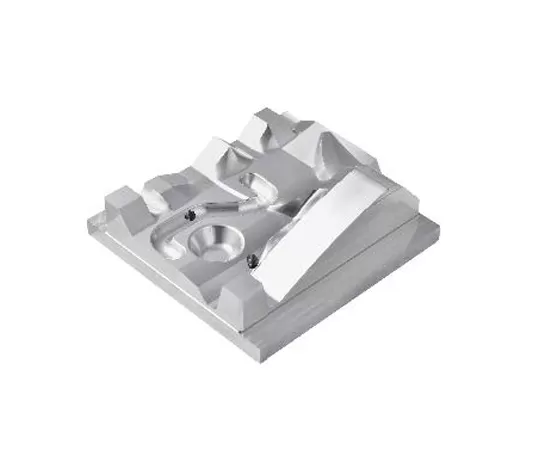

Esempio di pezzo 6

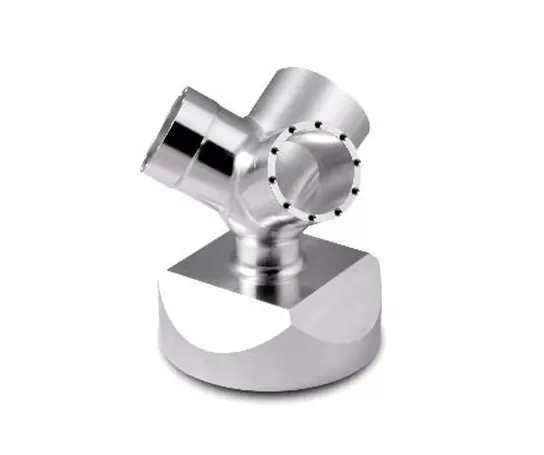

Esempio di pezzo 7

Video del processo di lavorazione a 5 assi CNC Taikan HV‑200U

Specifiche del centro di lavoro verticale a 5 assi HV-200U

Item		Unit	V-200U
Corse	Corse X/Y/Z	mm	500/280/300
	Campo di rotazione asse B	°	+30°~ -120°
	Campo di rotazione asse C	°	360°
	Distanza dal naso mandrino alla superficie del tavolo di lavoro	mm	100-400
Tavola	Dimensioni tavola	mm	Φ260
	Carico massimo	kg	30
	Scanalatura a T (numero di scanalature - larghezza scanalatura * interasse)	mm	8-14*45°(Distribuite uniformemente)
Velocità	Velocità di rapido avanzamento assi X/Y/Z	mm/min	24000
Velocità	Velocità di rotazione rapida assi B/C	giri/min	50/50
Precisione	Precisione di posizionamento assi X/Y/Z	mm	0.006/0.006/0.006
	Precisione di ripetibilità assi X/Y/Z	mm	0.004/0.004/0.004
	Precisione di posizionamento assi B/C	sec	8/8
	Precisione di ripetibilità assi B/C	sec	5/5
Mandrino	Potenza motore mandrino (S1/S6)	kW	11/19
	Coppia motore mandrino (S1/S6)	Nm	5/8.7
	Velocità mandrino	giri/min	0~30000
	Specifiche portautensile	/	HSK E40
Magazzino utensili	Struttura magazzino utensili	/	Magazzino utensili a ombrello
	Capacità magazzino utensili	T	30
	Peso massimo utensile	kg	1.2
	Lunghezza massima utensile	mm	150
	Diametro massimo (pieno /adiacente vuoto)	mm	φ40/φ60

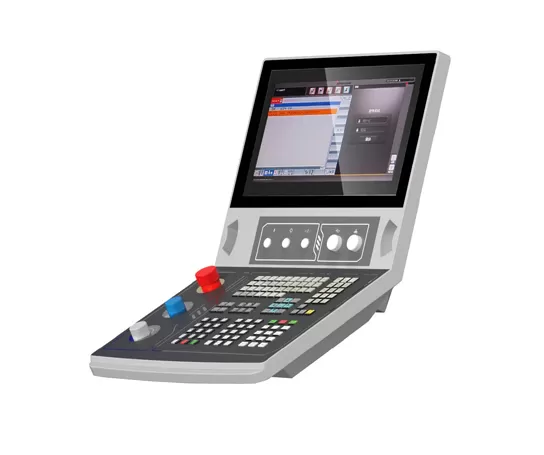

Altri	Sistema CNC	/	Siemens SINUMERIK ONE
	Pressione dell'aria richiesta	MPa	0.6~0.8
	Potenza elettrica totale	kW	32
	Dimensioni macchina (lunghezzalarghezzaaltezza)	mm	320040002700
	Peso macchina principale (circa)	KG	5500

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli potrebbero cambiare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
