Guida all'acquisto di macchine CNC a 5 assi: come scegliere la soluzione giusta per la produzione di precisione

Nella moderna produzione di precisione, la richiesta di geometrie complesse, tolleranze più strette e cicli di produzione più rapidi continua a crescere. Industrie come l'elettronica di consumo (3C), i veicoli a nuova energia, il settore aerospaziale e le apparecchiature per le comunicazioni 5G richiedono componenti dalle forme complesse e con una precisione estremamente elevata.

Le tradizionali macchine a 3 assi spesso faticano a soddisfare questi requisiti in modo efficiente. La lavorazione CNC a 5 assi è quindi diventata essenziale per i produttori che mirano a migliorare la produttività, ridurre i setup e incrementare la precisione di lavorazione.

Per i produttori, distributori e responsabili acquisti a livello globale, scegliere la giusta macchina CNC a 5 assi rappresenta un investimento strategico. Questa guida esplora il funzionamento della lavorazione a 5 assi, i suoi vantaggi e i fattori chiave da considerare per selezionare la soluzione migliore per le proprie esigenze produttive.

Perché la lavorazione CNC a 5 assi è lo standard industriale per i componenti complessi?

Con l'evoluzione del design dei prodotti, i produttori devono realizzare componenti con superfici curve, cavità profonde e geometrie multi-angolo. La lavorazione tradizionale richiede in genere setup multipli per raggiungere i diversi lati di un pezzo, il che aumenta i tempi di produzione e introduce errori di posizionamento. Unarisolve questo problema consentendo all'utensile da taglio o al pezzo di muoversi simultaneamente lungo cinque diversi assi. Questa capacità permette di lavorare praticamente da qualsiasi angolazione in un unico setup. Secondo l'American Society of Mechanical Engineers (ASME), la lavorazione multi-asse migliora significativamente la precisione di fabbricazione e riduce gli errori causati dal riposizionamento ripetuto del pezzo. (Fonte: ASME – Cos'è la lavorazione a 5 assi) I produttori che adottano la lavorazione a 5 assi possono ottenere una maggiore libertà di progettazione, una migliore produttività e una precisione di lavorazione superiore rispetto ai metodi tradizionali.macchina CNC a 5 assi

Comprendere le macchine CNC a 5 assi

Unafunziona utilizzando cinque assi di movimento: tre assi lineari (X, Y e Z) combinati con due assi rotativi. Questi movimenti rotativi aggiuntivi permettono all'utensile da taglio di avvicinarsi al pezzo da più direzioni, rendendo possibile la lavorazione di geometrie complesse e superfici multiple in un unico setup. Rispetto alla tradizionale lavorazione a 3 assi, questa capacità multidirezionale riduce significativamente gli errori di riposizionamento e migliora la precisione di lavorazione, specialmente nella produzione di componenti con superfici curve, cavità profonde o angoli complessi.macchina CNC a 5 assi

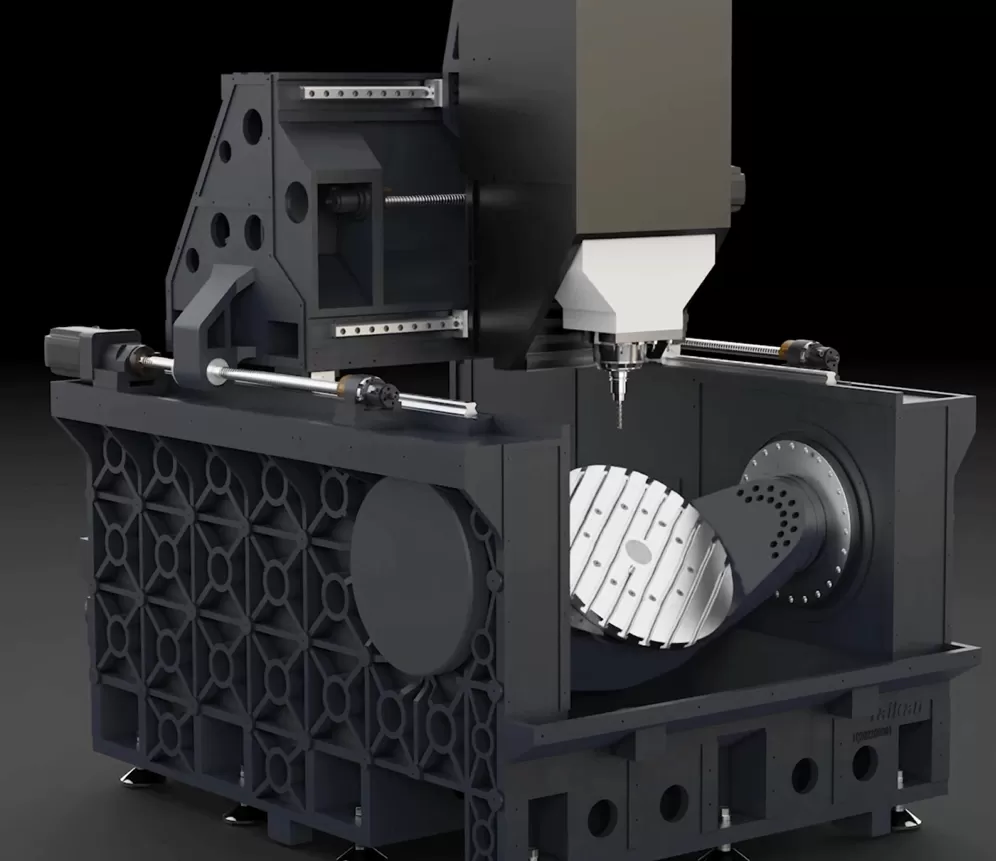

Configurazioni comuni delle macchine a 5 assi

Diverse strutture di macchina sono progettate per soddisfare requisiti di lavorazione differenti. Le configurazioni più comuni includono:

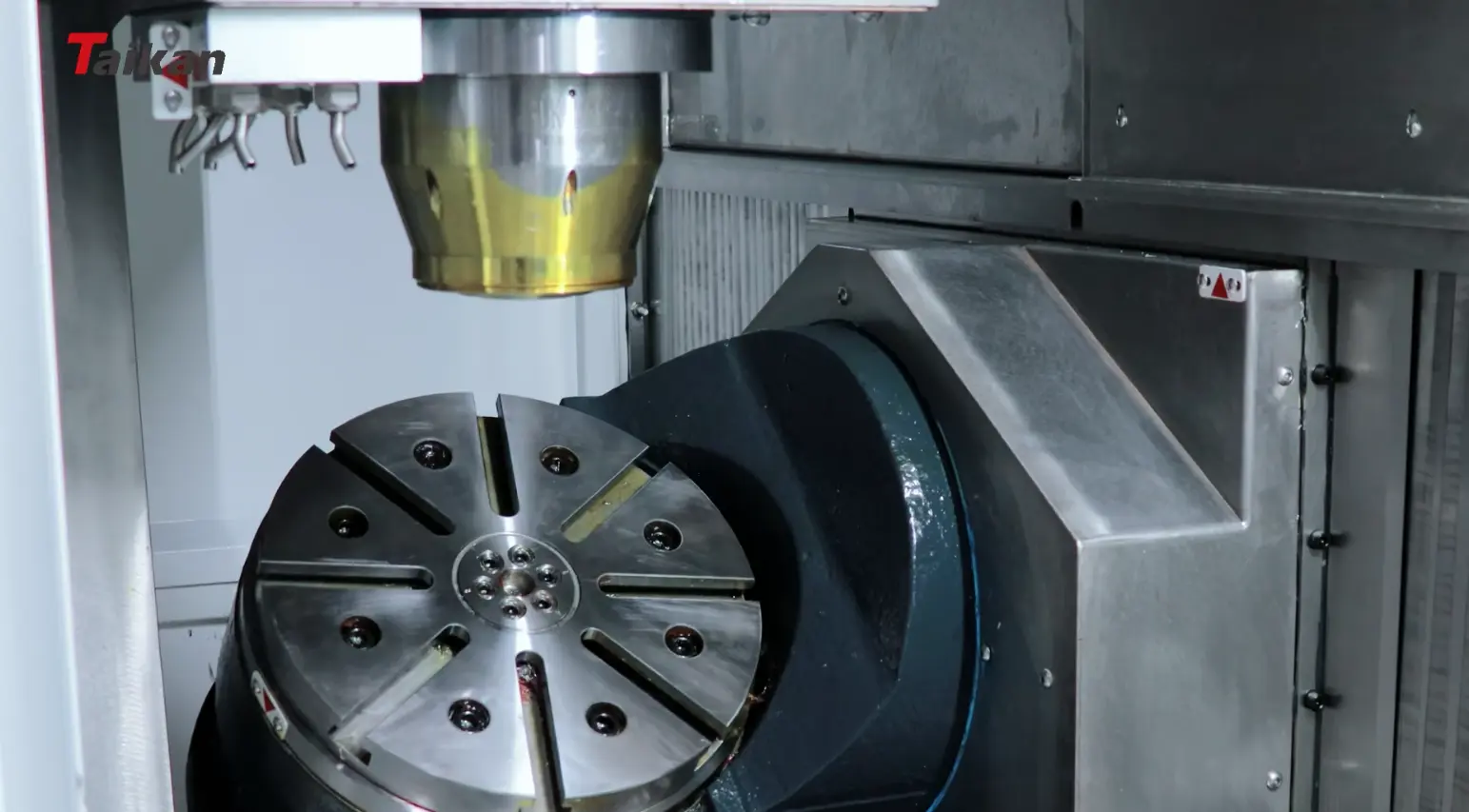

• Macchine a tavola basculante (trunnion-style)
  In questa configurazione, la tavola ruota e si inclina mentre il mandrino rimane fisso. Le macchine a tavola basculante sono ampiamente utilizzate per la lavorazione di alta precisione di componenti da piccole a medie dimensioni, in particolare nel settore aerospaziale e nella produzione di stampi di precisione.

• Macchine a testa orientabile (swivel-head)
  In questo caso, la testa del mandrino esegue i movimenti rotativi. Questo design offre maggiore flessibilità nella lavorazione di pezzi di grandi dimensioni o più alti, rendendolo adatto a componenti strutturali complessi.

• Macchine a portale (gantry-type)


Centro di lavoro a portale a 5 assipresentano una struttura a ponte che garantisce eccellente rigidità e stabilità. Sono comunemente utilizzate per componenti di grandi dimensioni e lavorazioni pesanti in settori come l'automotive e la meccanica.

Soluzioni di lavorazione a 5 assi Taikan

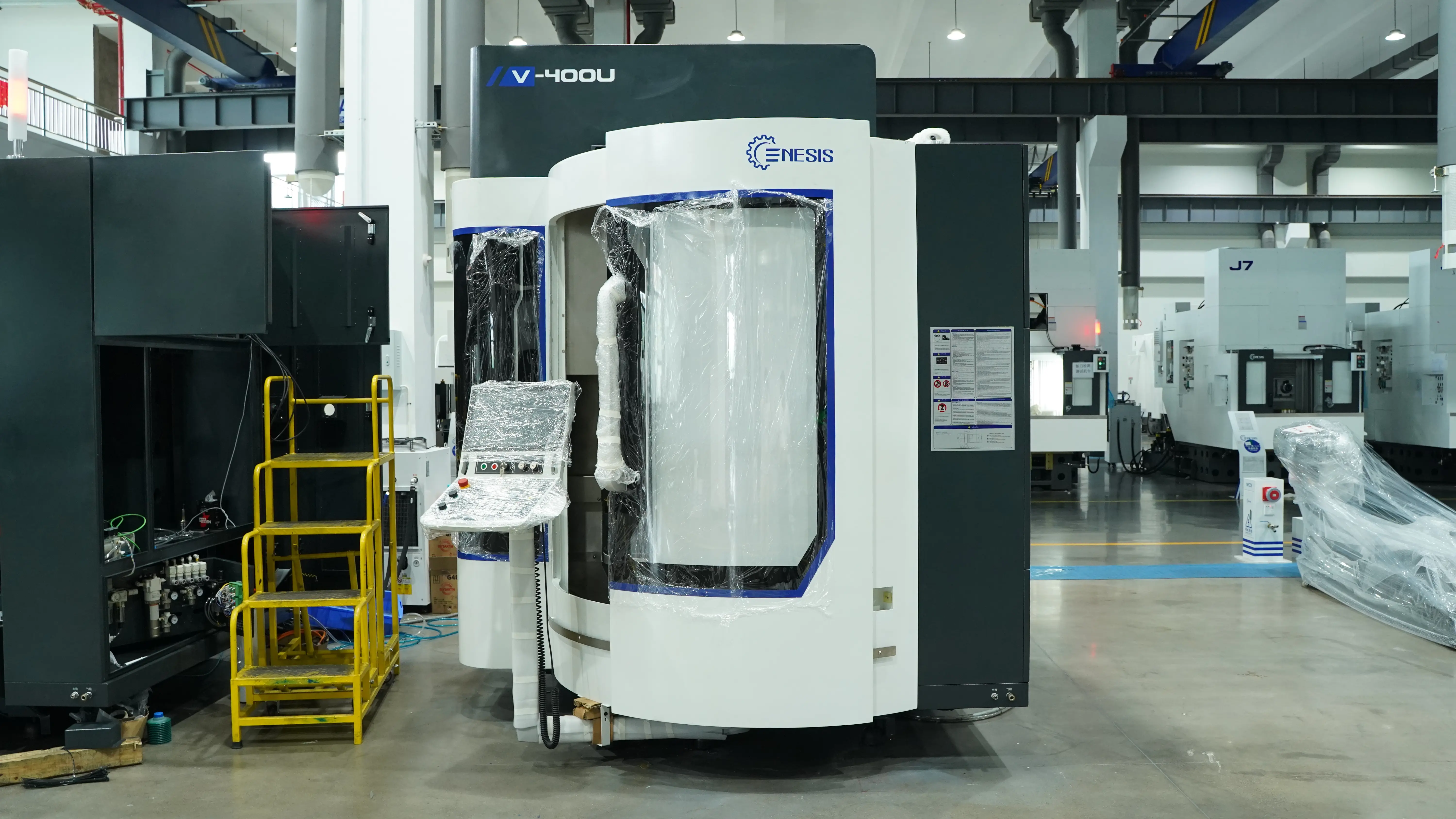

Per soddisfare la crescente domanda di produzione di componenti complessi e ad alta precisione, Taikan Machine offre diverse soluzioni avanzate di lavorazione a 5 assi. Ad esempio, ilè progettato per la lavorazione multi-superficie di alta precisione di componenti complessi.centro di lavoro verticale a 5 assi

Inoltre, Taikan fornisce capacità integrate di fresatura e tornitura attraverso la sua Serie FH, consentendo di completare più processi di lavorazione in un unico setup. Per la produzione di precisione su larga scala, Taikan offre anche centri di lavoro a 5 assi a portale, che forniscono la rigidità e la stabilità richieste per la lavorazione di pezzi di dimensioni maggiori.Centri di lavoro di fresatura e tornitura a 5 assi

Dotate di sistemi di controllo CNC avanzati e tecnologia con mandrino ad alta velocità, queste macchine sono progettate per supportare una lavorazione efficiente e stabile in applicazioni industriali impegnative.

Principali vantaggi della lavorazione a 5 assi

Il vantaggio principale di una macchina CNC a 5 assi è la capacità di lavorare componenti complessi in un unico setup, muovendo l'utensile da taglio lungo cinque diversi assi. Ciò riduce gli errori di riposizionamento, migliora la precisione di lavorazione e aumenta l'efficienza produttiva complessiva.

• Riduzione dei setup

Accedendo a più facce di un pezzo in un unico fissaggio, la lavorazione a 5 assi elimina i riposizionamenti ripetuti, riducendo i tempi di setup e migliorando la precisione.

• Migliore finitura superficiale

Percorsi utensile continui aiutano a evitare segni di ripresa causati dal riposizionamento del pezzo, producendo finiture superficiali più lisce e uniformi.

• Maggiore precisione

Gli assi rotativi aggiuntivi consentono l'uso di utensili da taglio più corti, riducendo la flessione e le vibrazioni dell'utensile e permettendo tolleranze di lavorazione più strette.

• Efficienza aumentata

Un minor numero di setup e operazioni di lavorazione continue riducono i cicli di produzione e aumentano la produttività manifatturiera.

• Versatilità per geometrie complesse

La lavorazione a 5 assi può realizzare sottosquadri, cavità profonde e strutture multi-superficie difficili o impossibili da ottenere con le tradizionali macchine a 3 assi.

Lavorazione CNC a 3 assi vs 4 assi vs 5 assi: differenze chiave

Come scegliere la macchina CNC a 5 assi giusta per la propria fabbrica?

La scelta della giustadipende dal bilanciamento tra requisiti di lavorazione, volume di produzione e obiettivi manifatturieri a lungo termine.macchina CNC a 5 assi

• Dimensioni e complessità del pezzo

Iniziare analizzando dimensioni, peso e complessità geometrica dei componenti da produrre. I componenti di precisione più piccoli beneficiano spesso di macchine a 5 assi a tavola basculante, mentre i pezzi strutturali più grandi possono richiedere macchine a portale con maggiore rigidità.

• Precisione e tolleranze richieste

Diversi settori richiedono tolleranze di lavorazione differenti. Applicazioni come l'elettronica 3C, gli stampi di precisione e i componenti aerospaziali richiedono spesso un'elevata precisione posizionale e prestazioni di lavorazione stabili.

• Prestazioni del mandrino

Velocità, potenza e coppia del mandrino determinano la capacità di lavorazione. I mandrini ad alta velocità sono ideali per alluminio e componenti di precisione, mentre per materiali più duri è necessaria una coppia più elevata.

• Sistema di controllo CNC

Un sistema CNC affidabile con una solida capacità di interpolazione e sincronizzazione a 5 assi garantisce percorsi utensile fluidi e un movimento multi-asse stabile durante le operazioni di lavorazione complesse.

• Rigidità della macchina e stabilità termica

Una struttura rigida della macchina e un controllo termico stabile sono essenziali per mantenere la precisione di lavorazione durante cicli produttivi lunghi.

• Costo e valore a lungo termine

Oltre all'investimento iniziale, i produttori dovrebbero valutare i benefici a lungo termine in termini di maggiore efficienza, riduzione dei setup e maggiore capacità produttiva.

• Esperienza del fornitore e supporto tecnico

Collaborare con unesperto, come Taikan, garantisce l'accesso a formazione professionale, supporto di manutenzione continuo e assistenza tecnica durante l'intero ciclo di vita della macchina.produttore cinese di macchine CNC

FAQs

D: Cos'è la lavorazione CNC a 5 assi?

R: È un processo in cui la macchina si muove lungo cinque assi (tre lineari, due rotativi) per lavorare componenti complessi da più angolazioni in un unico setup.

D: In cosa differisce la lavorazione a 5 assi da quella a 3 assi?

R: La differenza principale è l'aggiunta di due assi rotativi. Mentre le macchine a 3 assi si muovono solo lungo le direzioni X, Y e Z, le macchine a 5 assi possono inclinare e ruotare l'utensile o il pezzo. Ciò consente un migliore accesso alle superfici complesse, riduce il numero di setup e migliora la precisione di lavorazione.

D: La lavorazione CNC a 5 assi è adatta alle piccole fabbriche?

R: Sì, con modelli come la Serie T-U di Taikan, è accessibile per lavori di precisione nei settori 3C o meccanico, offrendo scalabilità.

D: Quali settori traggono maggiori vantaggi dalla lavorazione CNC a 5 assi?

R: I settori che richiedono geometrie complesse e alta precisione ne traggono i maggiori benefici. Tra questi: aerospaziale, veicoli a nuova energia (NEV), elettronica di consumo (3C), dispositivi medici e manifattura meccanica avanzata.

D: Quale manutenzione è richiesta per una macchina CNC a 5 assi?

R: La manutenzione regolare include in genere il controllo delle prestazioni del mandrino, dei sistemi di lubrificazione, dell'allineamento degli assi e dei componenti di controllo CNC. Una corretta manutenzione aiuta a mantenere la precisione di lavorazione e prolunga la vita utile della macchina.

D: Perché scegliere una macchina a 5 assi Taikan CNC?

R: Con 20 anni di esperienza, brevetti e supporto globale, Taikan fornisce soluzioni affidabili e personalizzabili.
