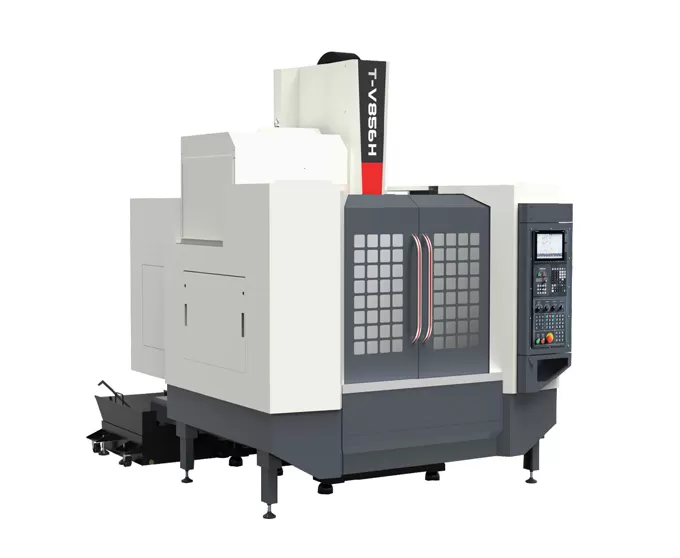

Name: HT-V856H Centro di lavorazione verticale ad alta velocità e alta precisione
Brand: Taikan Machine
Availability: InStock

Caratteristiche del centro di lavoro verticale ad alta velocità e alta precisione HT-V856H

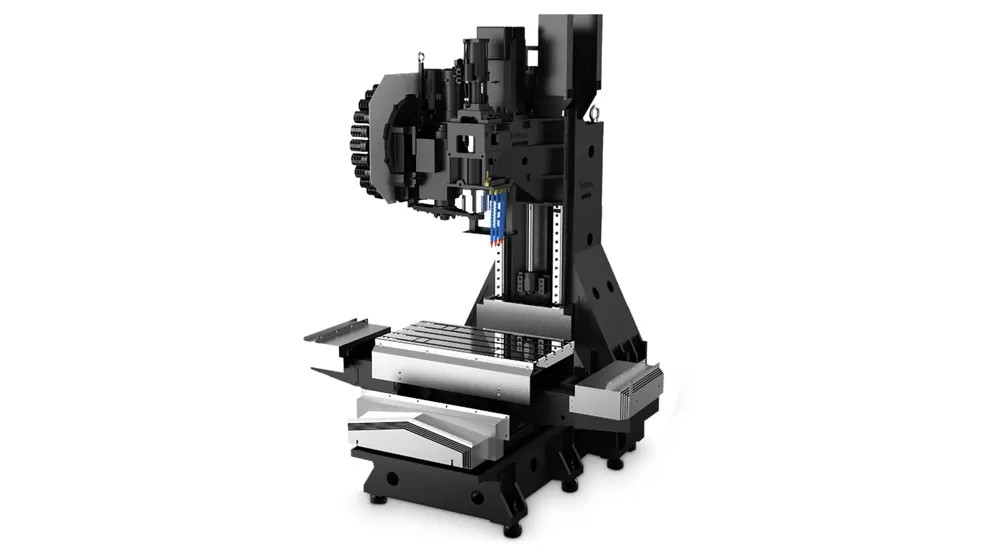

Struttura della macchina

La macchina presenta una struttura a colonna fissa con un tavolo scorrevole di tipo incrociato. Il corpo è costruito con una base stabile extra-large e una colonna a forma di A ad alta rigidità e ampia portata, che garantisce un taglio ad alta velocità senza vibrazioni e senza deformazioni.

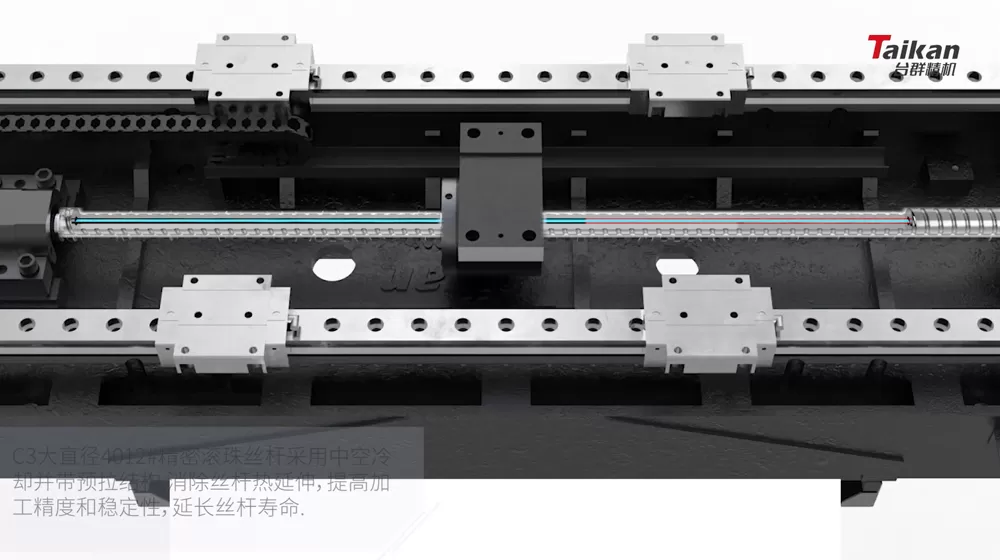

Viti a ricircolo di sfere cave

Le viti a ricircolo di sfere cave con struttura prestirata eliminano l'espansione termica, aumentando la precisione della macchina. I cuscinetti a vite a ricircolo di sfere sono autolubrificanti, allungabili.

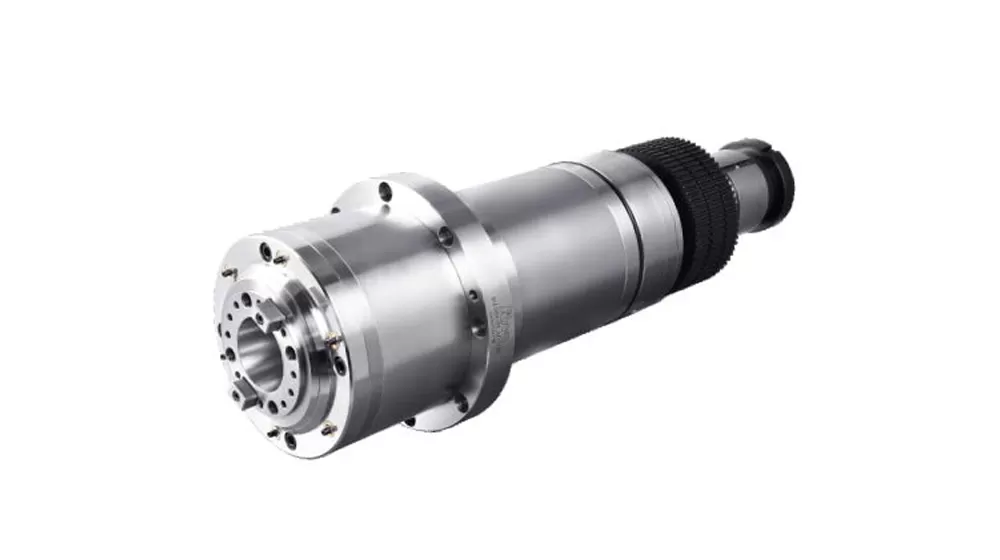

Mandrino

La macchina presenta un'unità mandrino ad alta velocità di Taikan, dotata di una testa di connessione diretta da BT40-12000 giri/min. La parte anteriore del mandrino utilizza un design a labirinto con una protezione della cortina d'aria, impedisce ai fluidi di taglio di entrare nei cuscinetti del mandrino.

Rivista di attrezzi

La macchina è dotata di una rivista di utensili a braccio a 24 tasche di Taikan, nota per la sua qualità affidabile e prestazioni stabili.

Applicazione del centro di lavoro verticale ad alta velocità e alta precisione HT-V856H

La macchina utensile è adatta per la lavorazione di piccoli lotti di parti complesse come componenti a forma di scatola di medie e piccole dimensioni, piastre, dischi, valvole, custodie e stampi. È ampiamente utilizzata in settori come la meccanica di precisione, prodotti 5G, ferramenta, componenti per auto e dispositivi medici.

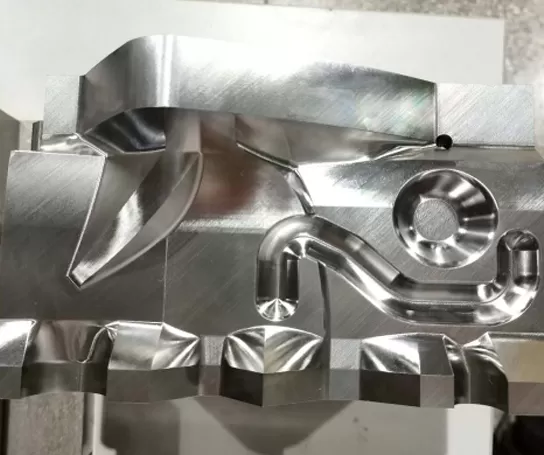

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del Centro di Lavoro Verticale ad Alta Velocità e Alta Precisione HT-V856H

Item			Unit	HT-V856H	Note
Corse	Corsa tavola (asse X)		mm	800
	Corsa slitta (asse Y)		mm	550
	Corsa testa (asse Z)		mm	600
	Distanza dal naso del mandrino al piano di lavoro		mm	125～725
	Distanza dal centro del mandrino alla superficie di guida della colonna		mm	590
Tavola	Dimensioni tavola		mm	1000*500
	Carico max. (carico uniforme)		kg	450
	Scanalature a T (numero scanalature - larghezza x passo)		mm	5-18*100
Mandrino	Potenza motore (nominale/tempo breve)		kW	11/15
	Coppia motore (nominale/tempo breve)		N.m	52.5/118
	Gamma di velocità		r/min	50~12000 (Accoppiamento diretto)
	Diametro mandrino		mm	φ150
	Cono mandrino		/	BT40
	Specifiche tirante		/	P40T-I（MAS403）
Velocità	Campo velocità di avanzamento di taglio		mm/min	1-10000
Velocità	Velocità di rapido assi X/Y/Z		m/min	30/30/30
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.008	GB/T18400.4 (Corsa completa)
Precisione	Ripetibilità (X/Y/Z)		mm	0.005	GB/T18400.4 (Corsa completa)
Magazzino utensili	Capacità utensili		pcs	24
	Peso massimo utensile		kg	7
	Lunghezza massima utensile		mm	250
	Diametro massimo utensile (pieno / adiacente vuoto)		mm	Φ75/Φ150
Altro	Sistema CNC		/	Mitsubishi M80VB
	Alimentazione aria compressa	Flow	L/min	≥280（ANR)
	Alimentazione aria compressa	Pressione aria	MPa	0.6~0.8
	Capacità attrezzatura		KVA	25
	Capacità serbatoio liquido refrigerante		L	300
	Dimensioni macchina		mm	224031213026	Corrispondenti agli assi XYZ
	Peso (appross.)		Kg	4600

Le informazioni in questa pagina sono solo a scopo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, vi preghiamo di contattarci.
