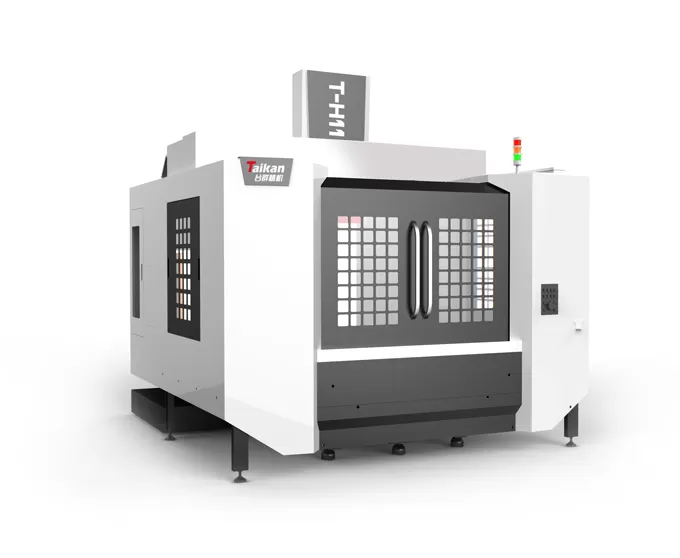

Name: HT-H11 Centro di lavorazione orizzontale
Brand: Taikan Machine
Availability: InStock

Caratteristica del centro di lavoro orizzontale HT-H11

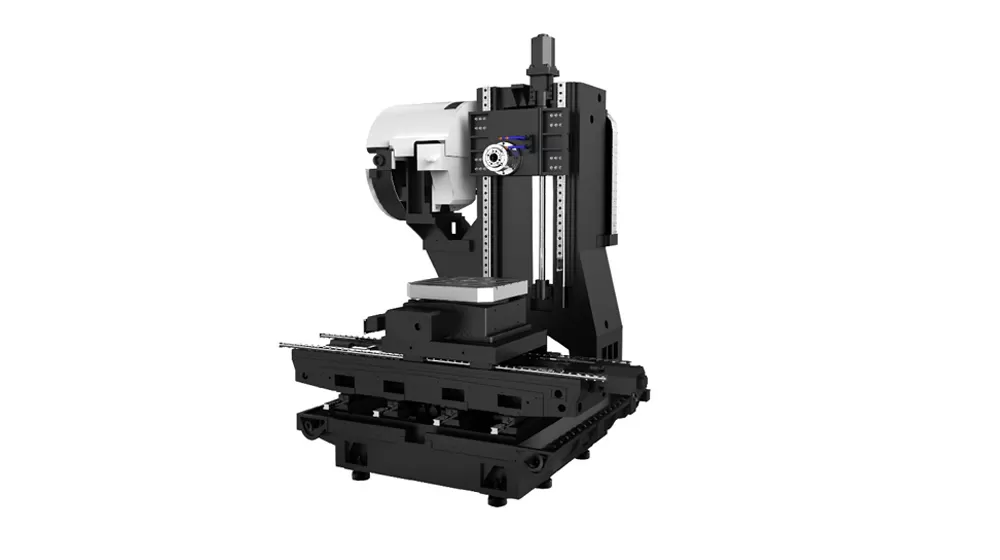

Struttura della macchina

La macchina presenta un tavolo scorrevole incrociato e una struttura a colonna fissa. È dotato di una base sovradimensionata e stabile e di una colonna ad alta rigidità e ampia portata. I componenti chiave sono realizzati con materiali in ghisa ad alta resistenza per una maggiore durata e stabilità.

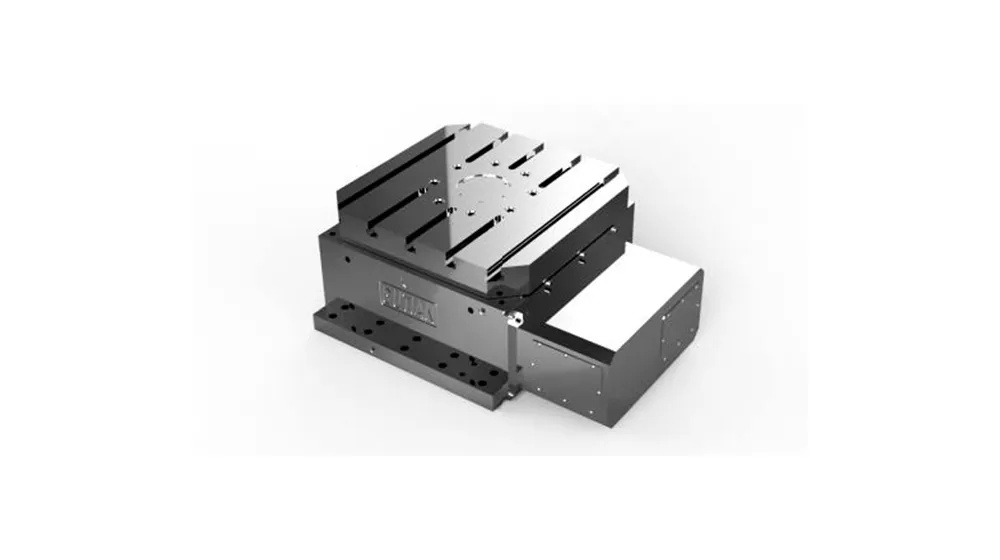

Tavola rotante CNC a camma

Indicizzazione minima: la tavola rotante offre un'indicizzazione minima di 0.001 °.
Alta precisione e velocità: la tavola rotante CNC a camma utilizza una superficie di guida a velocità costante della camma e contatto di rotolamento precaricato tra la superficie della camma e il cuscinetto ad aghi sulla torretta, garantire un'elevata precisione, alta velocità, zero backlash e la capacità di gestire carichi pesanti.

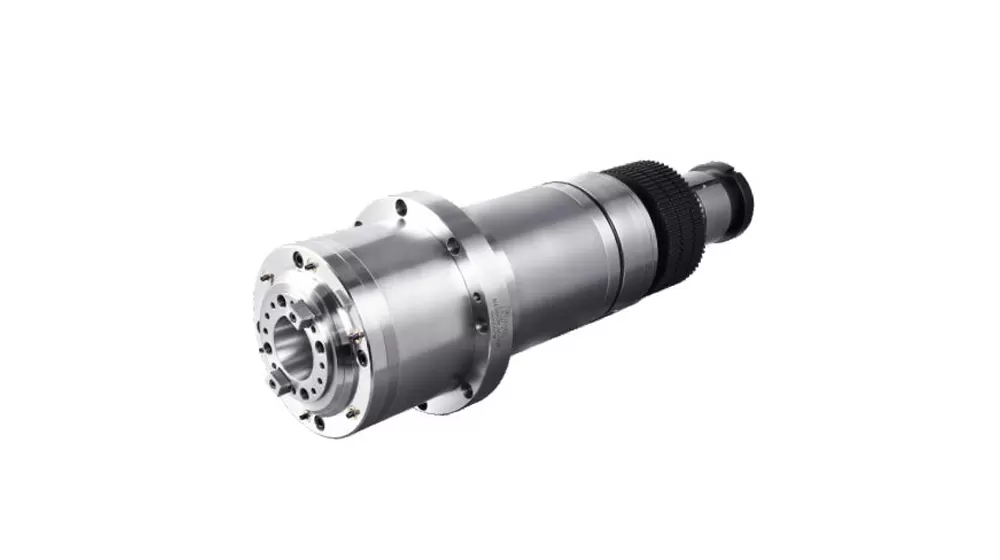

BT40-12000rpm unità mandrino ad azionamento diretto

Sistema di raffreddamento dell'olio: dotato di un sistema di raffreddamento dell'olio per prevenire la deformazione termica del mandrino, garantire prestazioni costanti.
Design del naso a labirinto: presenta un naso stile labirinto con una funzione di protezione della cortina d'aria per prevenire l'inintrusione del liquido di raffreddamento, migliorare la durata e la precisione del mandrino.

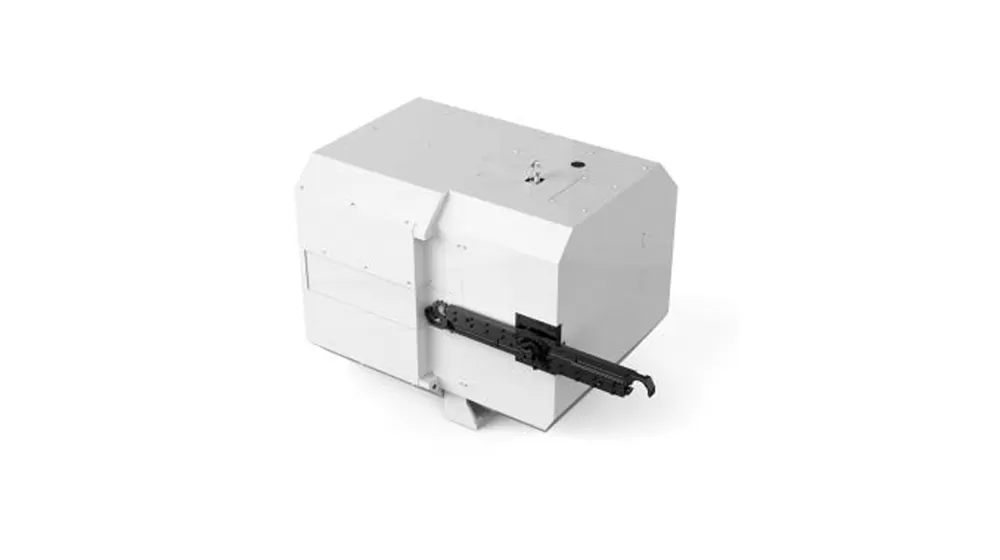

Caricatore per utensili a disco 24T

Controllo dell'encoder angolare: utilizza un Encoder angolare per controllare l'azione del cambio utensile, garantire segnali stabili e affidabili per un cambio utensile liscio e preciso.
Meccanismo a camma: la rivista dello strumento a camma garantisce una rotazione ad alta precisione, garantisce un funzionamento regolare anche con strumenti pesanti.
Design completamente chiuso: la struttura completamente chiusa impedisce la lavorazione di filature di ferro da scheggiare sulla rivista dello strumento, proteggere gli strumenti e mantenere la precisione della lavorazione, aumentando al tempo stesso la stabilità generale.

BT40-12000rpm unità mandrino ad azionamento diretto

Applicazione del centro di lavorazione orizzontale HT-H11

La macchina utensile è adatta per la lavorazione di piccoli lotti e di molteplici varietà di parti complesse come componenti a forma di scatola di medie e piccole dimensioni, piastre, dischi, valvole, alloggiamenti e stampi. È ampiamente utilizzata in settori come parti di precisione, prodotti 5G, ferramenta, componenti automobilistici e dispositivi medici.

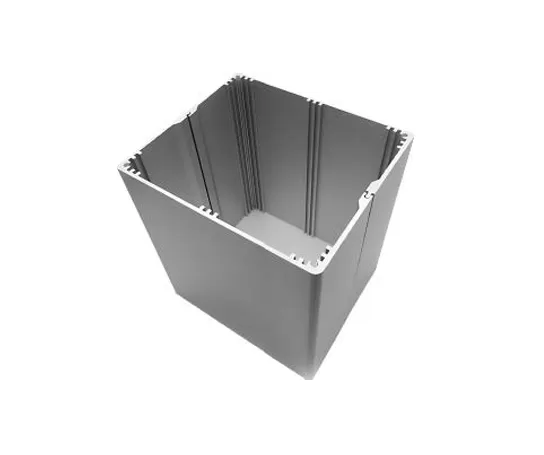

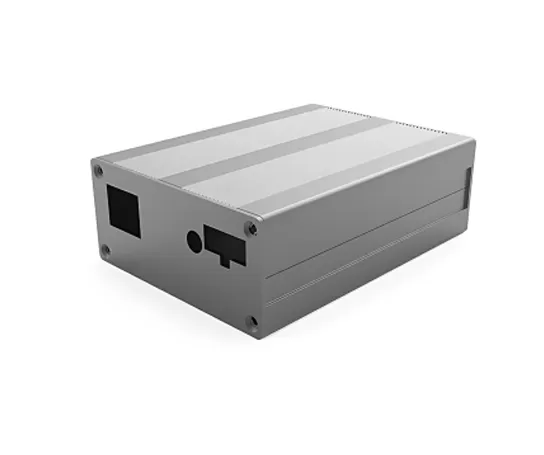

Pezzo esempio 1

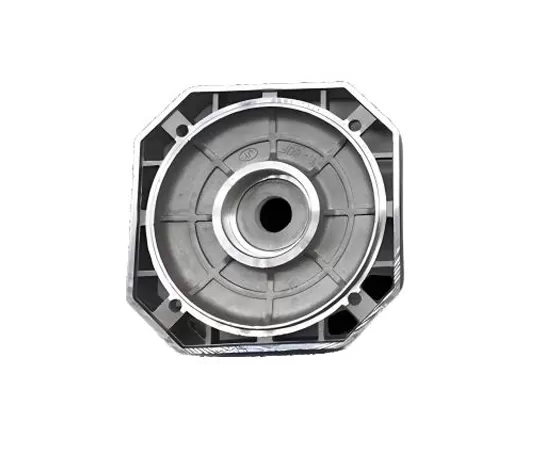

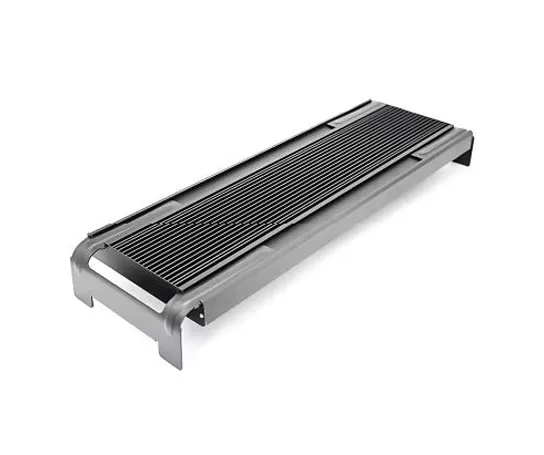

Pezzo esempio 2

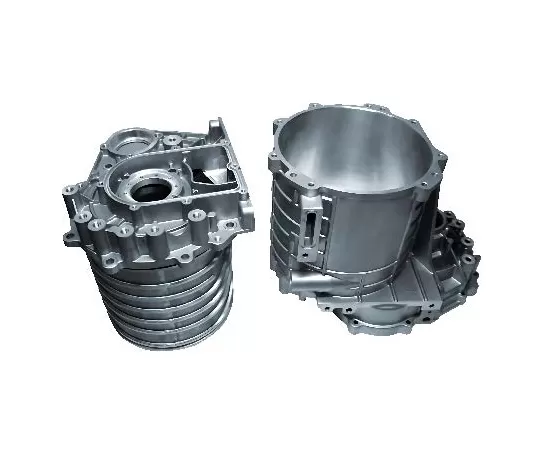

Pezzo esempio 3

Esempio di pezzo 4

Esempio di pezzo 5

Specifiche del centro di lavoro orizzontale HT-H11

Name		Unit	HT-H11	Note
Corsa	Corsa della tavola (asse X)	mm	1100	Sinistra e destra
	Corsa della slitta (asse Z)	mm	650	Avanti e indietro
	Corsa della testa portamandrino (asse Y)	mm	600	Su e giù
	Distanza dall'estremità del mandrino al centro della tavola	mm	175～825
	Distanza dal centro del mandrino alla superficie della tavola	mm	20～620
	Diametro massimo di rotazione del pezzo	mm	1200
	Altezza massima ammissibile del pezzo	mm	720	Superficie di lavoro
Tavola	Dimensioni della tavola	mm	500*500
	Carico massimo	Kg	500
	Cava a T (numero di cave - larghezza cava x passo)	mm	5-18*100
	Foro di posizionamento centrale	mm	Φ100H7
	Precisione di divisione	arc.sec	±15
	Precisione di ripetibilità	arc.sec	±8
	Pressione di bloccaggio	Kg/cm2	35
	Velocità massima	rpm	40
	Unità minima di divisione	Gradi (°)	0.001
Mandrino	Potenza motore (nominale/di breve durata)	kw	7.5/11
	Coppia motore (nominale/di breve durata)	N.m	35.8/95.5
	Velocità	r/min	12000 (collegamento diretto)
	Diametro del mandrino	mm	φ150
	Specifiche del portautensile		BT40
	Specifiche dei rivetti		P40T-I（MAS403）
Velocità	Gamma di velocità di avanzamento di taglio	mm/min	1-10000
Velocità	Velocità di spostamento rapido assi X, Y, Z	m/min	36
Precisione	Precisione di posizionamento (X/Y/Z)	mm	0.01	GB/T 18400.4（Corsa completa）
Precisione	Precisione di riposizionamento (X/Y/Z)	mm	0.007
Magazzino utensili	Capacità magazzino utensili	T	24

Le informazioni in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, contattateci.
