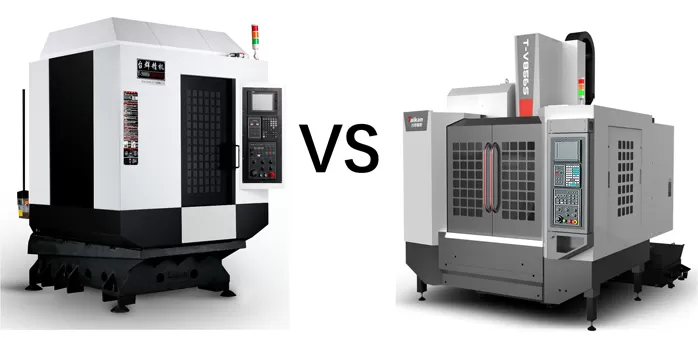

Il Motore della Precisione: La Scelta Strategica tra VMC e Centro di Maschiatura

Nel campo della produzione di precisione, i Centri di Lavoro Verticali e i Centri di Foratura e Maschiatura sono due delle macchine utensili più utilizzate e cruciali. Sebbene entrambi rientrino nella categoria dei macchinari CNC, esistono differenze significative in termini di funzionalità, struttura, scenari applicativi e specifiche tecniche. Per le aziende, la scelta dell'attrezzatura di lavorazione più adatta alle proprie esigenze specifiche è fondamentale. Questo articolo approfondisce le caratteristiche chiave, le applicazioni, le configurazioni tecniche e le strategie di selezione per questi due centri di lavoro.

I. Decostruire il Nucleo: Filosofia Progettuale ed Esecuzione Tecnica

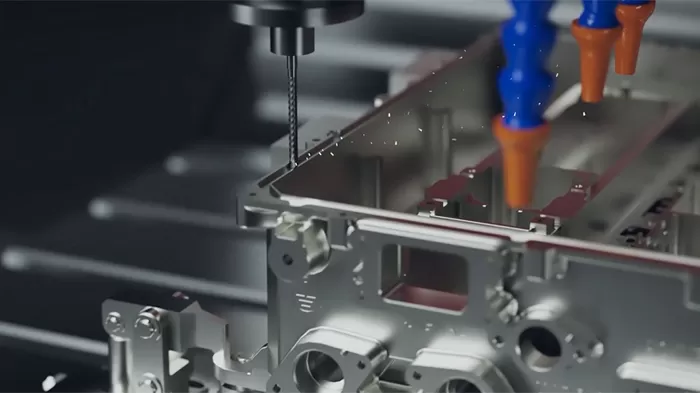

Fin dalla sua nascita, ilCentro di Lavoro Verticaleè stato concepito come un "tuttofare". La sua progettazione si concentra su elevata rigidità, coppia elevata e capacità di lavorazione multiasse. Strutturalmente, unVMC centro di lavoro verticalepresenta tipicamente un design robusto del basamento e della colonna, abbinato a un mandrino potente e un magazzino utensili di grande capacità, che gli consentono di eseguire una gamma completa di processi, dalla sgrossatura con taglio pesante alla fresatura di precisione, alesatura e maschiatura.

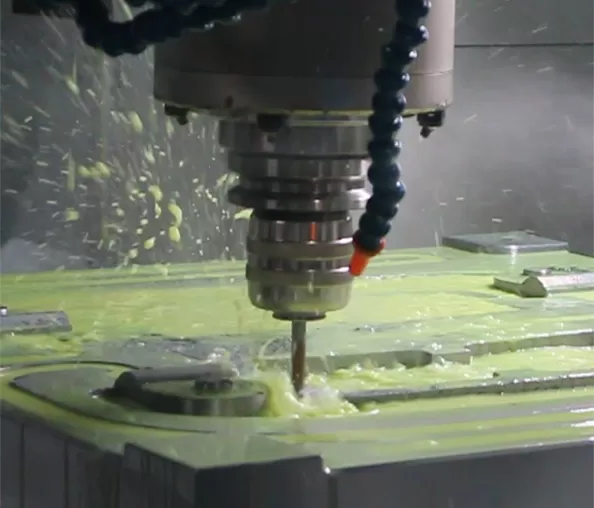

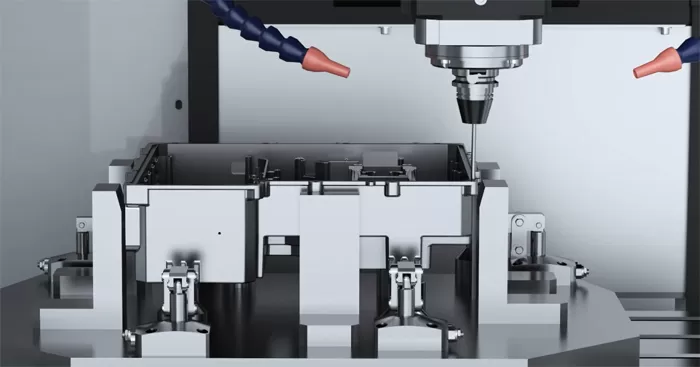

Il centro di foratura e maschiaturaè un "campione specializzato". Derivato dai centri di lavoro tradizionali, è specificamente ottimizzato per soddisfare le esigenze di alta efficienza e alta precisione di settori come l'elettronica 3C e la minuteria metallica di precisione, che richiedono la produzione in serie di componenti con numerosi fori. Il suo obiettivo progettuale è la prestazione dinamica estrema, sacrificando parte della capacità di taglio pesante a favore di velocità ed efficienza.

1. Sistema Mandrino: Potenza, Coppia e Velocità Massima

In Centri di Lavoro Verticali CNC, il mandrino è progettato per fornire una coppia di taglio e una potenza sostanziali su un'ampia gamma di velocità, rispondendo alle esigenze dei materiali difficili da lavorare come acciaio, ghisa e leghe di titanio. Tipicamente equipaggiati con portautensili BT40 o i più grandi BT50, questimacchine verticali CNCgarantiscono rigidità e una trasmissione ottimale della coppia.

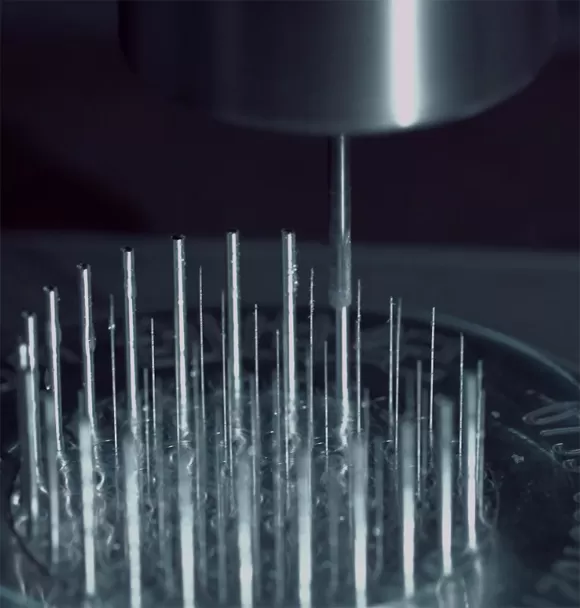

Al contrario, ilCentro di Foratura e Maschiaturaprivilegia la velocità massima del mandrino e la rapida risposta di avvio/arresto, ideale per punte di piccolo diametro, frese a candela e maschi. La velocità del mandrino varia generalmente da 20.000 a 24.000 giri/min, e le macchine sono tipicamente equipaggiate con portautensili più leggeri BT30 o HSK-E32, progettati per ridurre la forza centrifuga ad alte velocità, garantendo equilibrio e cambi utensile rapidi.

2. Struttura della Macchina: Rigidità vs. Risposta Dinamica

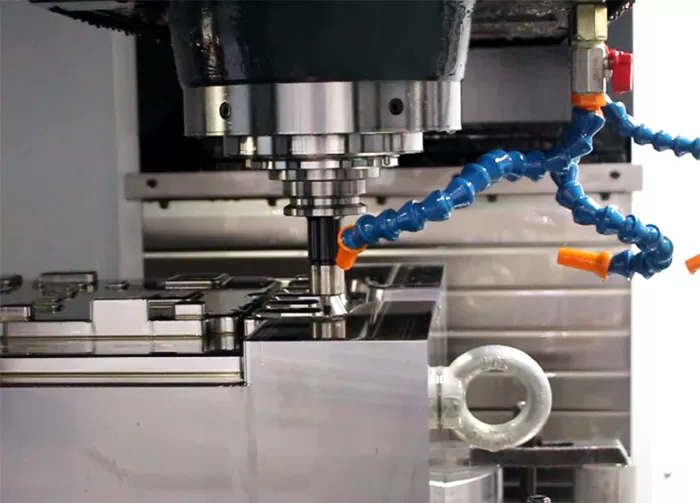

I Centri di Lavoro Verticali utilizzano tipicamente strutture a telaio a C o a portale ad alta rigidità. Questi grandiparti del centro di lavoro verticalecome la base e la colonna, sono ottimizzati tramite Analisi agli Elementi Finiti (FEM) e realizzati in ghisa ad alta resistenza o materiale minerale fuso per una maggiore stabilità.

I Centri di Foratura e Maschiatura, tuttavia, sono progettati con un focus sulla "velocità". Pur mantenendo la rigidità necessaria, le loro parti mobili sono notevolmente snellite e alleggerite per raggiungere velocità più elevate. Questo design "snello" consente un posizionamento rapido e una lavorazione continua dei fori, ma al costo di una ridotta capacità di taglio pesante.

3. Tecnologia di Controllo della Precisione: Stabilità vs. Accuratezza ad Alta Velocità

La tecnologia di precisione per ciascun tipo di macchina è adattata alla sua applicazione. Nei Centri di Lavoro Verticali, il controllo della precisione si concentra sulla compensazione dell'errore termico, cruciale durante le lunghe operazioni di lavorazione pesante. Tecnologie come il controllo della temperatura del mandrino, il raffreddamento delle viti a ricircolo di sfere cave e il software di compensazione dell'errore termico sono integrate per mitigare la deformazione termica e mantenere la precisione per lunghi periodi di lavorazione.

Al contrario, i Centri di Foratura e Maschiatura enfatizzano la stabilità durante le operazioni ad alta velocità. Ilcentro di lavoro per foraturapresenta tipicamente encoder ad alta risoluzione, righe ottiche lineari e algoritmi di controllo sincronizzato ottimizzati per la maschiatura, garantendo l'accuratezza del foro e la qualità della filettatura anche alle massime velocità del mandrino.

II. Definire il Panorama Applicativo

La scelta della macchina dipende in ultima analisi dalle caratteristiche dei pezzi da lavorare.

I Centri di Lavoro Verticali sono il leader indiscusso per pezzi complessi e lavorazioni pesanti:

· Costruzione Stampo: Utilizzato per stampi a iniezione di grandi dimensioni e stampi per pressofusione, spesso presenti nei settori automobilistico e degli elettrodomestici, dove sono richieste un'elevata asportazione di materiale (sgrossatura) e una finitura superficiale di alta qualità.

· Componenti Critici per Aerospaziale e Automotive: Parti come carter motore, strutture del carrello di atterraggio e scatole di trasmissione sono tipicamente realizzate in leghe di titanio, superleghe o acciai ad alta resistenza, difficili da lavorare. Queste parti richiedono elevata rigidità, alta precisione e capacità multi-processo.

· Macchinari Generali e Attrezzature Energetiche: Componenti come corpi valvola per pompe, parti idrauliche e basamenti per macchine laser presentano spesso cavità complesse e sistemi di fori multi-angolo, che richiedono la lavorazione su più lati in un unico piazzamento.

I Centri di Foratura e Maschiatura sono i leader in efficienza per il taglio leggero di precisione e la produzione in grandi volumi:

· Elettronica di Consumo 3C: Parti come cornici per smartphone, piastre posteriori e supporti per fotocamera, tipicamente realizzate in leghe di alluminio, richiedono un posizionamento preciso dei fori, scanalature complesse e cavità poco profonde, esigendo una lavorazione rapida e un'esatta localizzazione dei fori.

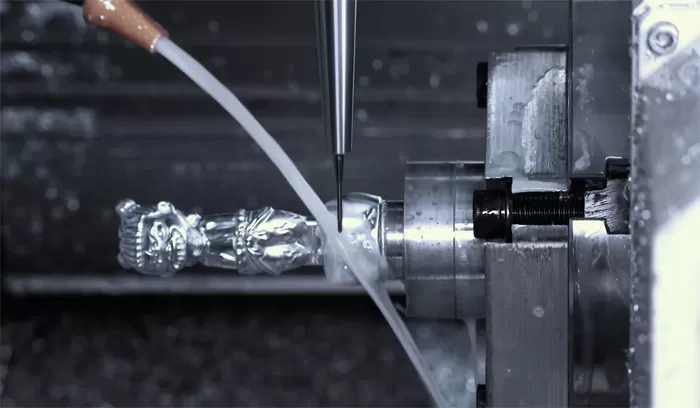

· Minuteria Metallica di Precisione e Dispositivi Medici: Piccoli componenti come connettori elettronici, alloggiamenti per sensori e strumenti chirurgici necessitano di velocità del mandrino e precisione dinamica estremamente elevate per garantire una qualità di lavorazione ottimale.

· Applicazioni Emergenti per la Dissipazione del Calore: Con l'impennata dei server AI e dei veicoli elettrici, la domanda di piastre di raffreddamento a liquido è aumentata significativamente. I densi canali e sistemi di fori su queste piastre rappresentano un'applicazione ideale per le capacità di foratura e fresatura ad alta precisione ed alta efficienza del Centro di Foratura e Maschiatura.

III. Il Quadro Strategico di Selezione

Nella scelta tra un Centro di Lavoro Verticale e un Centro di Foratura e Maschiatura, le aziende dovrebbero procedere con i seguenti passaggi decisionali:

1. Analisi del Processo Fondamentale: Esaminare i componenti principali da lavorare. Se il processo prevede principalmente foratura, maschiatura e fresatura leggera in grandi volumi con materiali come alluminio e rame, il Centro di Foratura e Maschiatura offrirà significativi vantaggi in termini di efficienza. Se il lavoro prevede fresatura complessa su più superfici, sgrossatura di cavità profonde e taglio di materiali duri, il Centro di Lavoro Verticale è la scelta indispensabile.

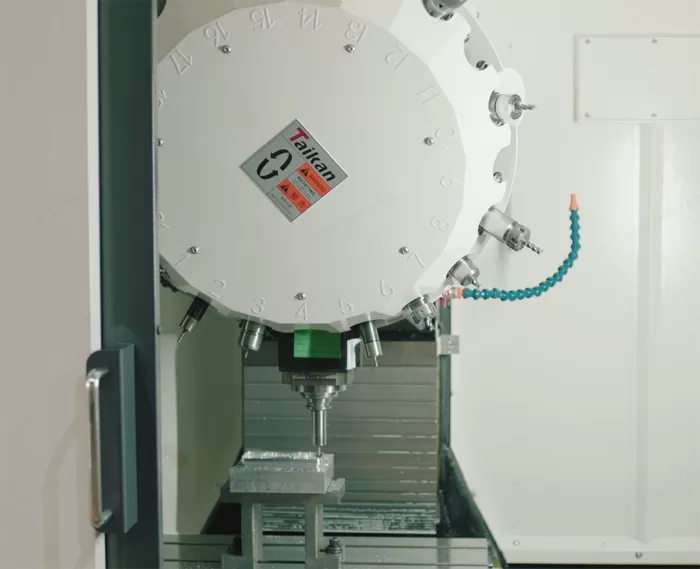

2. Valutazione della Capacità e Flessibilità: Per la produzione di piccoli pezzi standardizzati in grandi volumi, i Centri di Foratura e Maschiatura sono ideali per creare linee di produzione ad alta velocità con un'elevata produttività per unità di tempo. Per lotti ridotti, molteplici varietà o processi complessi che richiedono frequenti regolazioni, le capacità versatili del Centro di Lavoro Verticale lo rendono più adatto.

3. Calcolo del Ritorno sull'Investimento: Oltre al costo di acquisto iniziale, considerare il costo totale del ciclo di vita. L'estrema efficienza del Centro di Foratura e Maschiatura in determinati processi può ridurre significativamente i costi unitari. La versatilità del Centro di Lavoro Verticale, tuttavia, minimizza il rischio di inattività della macchina o la necessità di reinvestimenti quando le linee di prodotto cambiano.

4. Considerazione dell'Ecosistema Tecnico: Le moderne macchine utensili non sono più unità autonome, ma componenti integrali dei sistemi di produzione intelligenti. Considerare la capacità di integrazione della macchina con sistemi di automazione, sistemi di ispezione in linea e software di gestione della produzione (MES). Che si punti a linee automatizzate ad alta velocità con Centri di Foratura e Maschiatura o a unità di produzione flessibili con Centri di Lavoro Verticali, garantire la compatibilità per espansioni e integrazioni future è cruciale.

Conclusione

Il Centro di Lavoro Verticale e il Centro di Foratura e Maschiatura rappresentano due percorsi tecnologici distinti ma complementari nella produzione di precisione: il primo è la pietra angolare per affrontare sfide complesse, mentre il secondo è uno strumento per raggiungere un'efficienza estrema. Nell'industria odierna, dove la produzione si sta orientando verso l'automazione e la flessibilità, comprendere le loro differenze fondamentali non è più una semplice scelta dell'uno o dell'altro, ma riguarda l'integrazione strategica di entrambi in un sistema produttivo. In questo modo, le aziende possono costruire un solido vantaggio competitivo fatto di flessibilità, velocità e precisione.

In qualità di Taikan, forniamo la leadership tecnologica in entrambi gli ambiti. Esplora la nostra gamma completa di VMC ad alte prestazioni e Centri di Maschiatura ultraveloci, ciascuno progettato per offrire le capacità specifiche richieste dalla tua strategia produttiva. Collabora con noi per costruire un nucleo produttivo resiliente, efficiente e precisamente calibrato per il tuo futuro.

Scopri la tua soluzione di lavorazione ottimale. Visitahttps://www.taikanmachine.com/ per saperne di più.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
