Fornitori cinesi di centri di lavorazione orizzontale

Centro di lavorazione orizzontale

La serie TAIKAN di centri di lavoro orizzontali include la serie T-H piccola, la serie DH a doppia tavola e la serie DHS grande a tavola singola, in grado di gestire pezzi fino a φ2000mm. Le macchine offrono una varietà di design strutturali, configurazioni di tavola rotante, opzioni di mandrino e configurazioni personalizzate, rendendole adatte per produzioni multivarietà, a piccoli lotti e a grandi lotti.
La serie è ampiamente utilizzata in settori come automotive, scatole del cambio, alloggiamenti del motore e altre lavorazioni di parti a forma di scatola, ed è compatibile con materiali come leghe di alluminio, ghisa e acciaio.

 Contattaci ora!

Tipi di centri di lavoro orizzontali

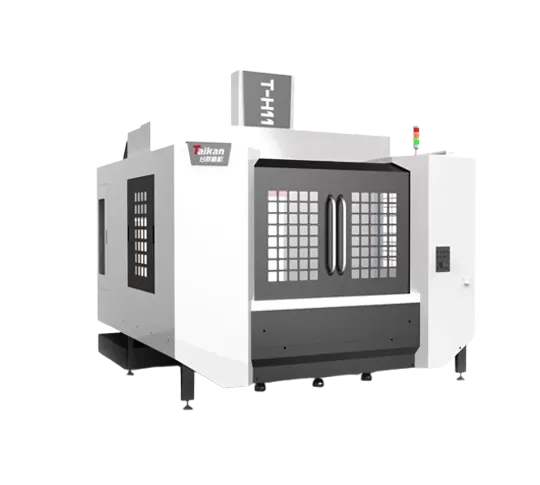

HT-H11 Centro di lavorazione orizzontale

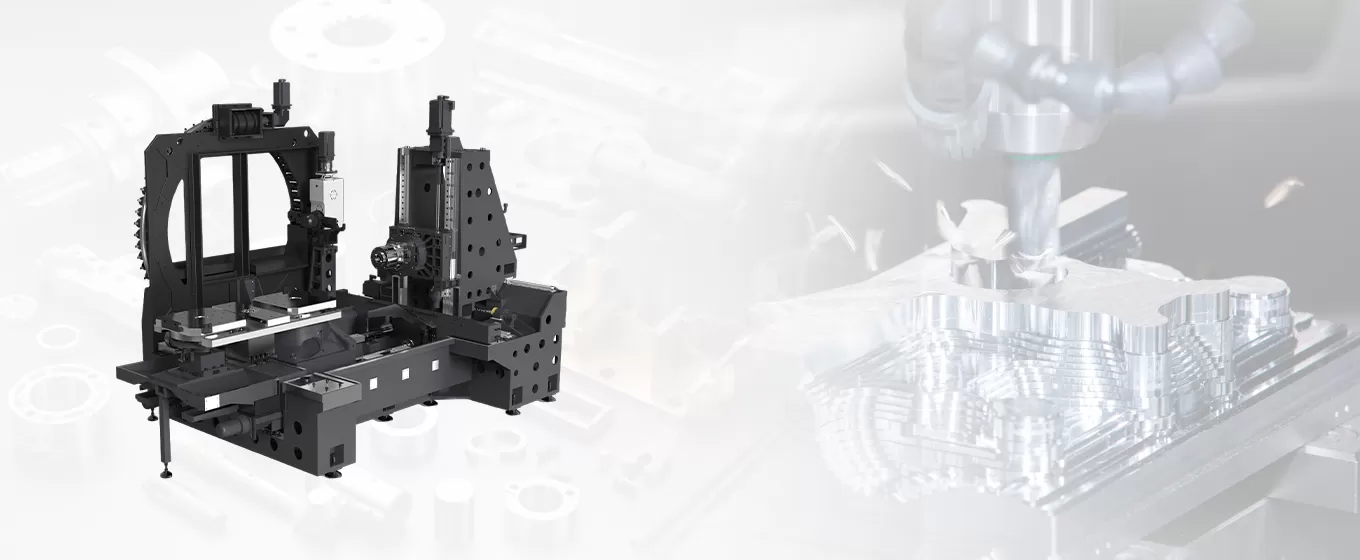

Vantaggi del centro di lavorazione orizzontale

HT-H11: Struttura a slitta incrociata con colonna fissa, compatta e veloce
HDH-63: Struttura del basamento a T positivo ad alta rigidità con dispositivo APC a doppio piano di lavoro per migliorare l'efficienza.
HDH-100S: Struttura a colonna mobile a T invertito ad alta rigidità con un ampio design dell'area di lavorazione, ideale per la lavorazione multilaterale di componenti di grandi dimensioni a forma di scatola.

Centro di lavoro orizzontale

Item	Unit	HT-H11	HDH-63	HDH-100S
Dimensioni del pallet	mm	500×500	630×630	1,000×1,250
Corsa assi X/Y/Z	mm	1,100/600/650	1,050/800/1,000	2,000/1,300/1,200
Dimensioni max pezzo	mm	Ø 1,200	Ø 1,000×1,000	Ø 2,000×1,800
Velocità max mandrino	giri/min	12.000 (accoppiamento diretto)	10,000	10,000
Specifiche portautensili	/	BT40	BT50	BT50
Capacità utensili	T	24	60	40

Caratteristiche del centro di lavoro orizzontale

Design strutturali versatili

Struttura a slitta trasversale a colonna: centro di lavoro orizzontale piccolo serie T-H, compatto e veloce per lavorazioni ad alta efficienza.
Struttura a slitta mobile a colonna a T + APC a camma: centro di lavoro orizzontale a doppia tavola serie DH, design di nuova ottimizzazione con miglioramento stabile delle prestazioni.
Struttura a slitta mobile a colonna a T rovesciata: centro di lavoro orizzontale grande a tavola singola serie DHS, che offre ampio spazio rotante per espandere le capacità di lavorazione.

Diverse configurazioni di tavola girevole

Tavola rotante a trasmissione diretta di alta precisione: azionata da un motore ad alta coppia con sistema di retroazione a reticolo rotondo, offre alta precisione, alta velocità e zero gioco.
Tavola rotante a camma di alta precisione: dotata di azionamento a rulli a camma, perni di posizionamento conici e meccanismo di bloccaggio multiplo idraulico per garantire alta rigidità e lavorazioni pesanti.
Tavola rotante divisoria a ingranaggi: angolo di divisione minimo di 1°, con meccanismo autobloccante idraulico integrato per alta rigidità e forte capacità di carico.

Ampia gamma di opzioni mandrino per diverse condizioni di lavoro

Dotato di mandrini a trasmissione diretta, mandrini a cinghia, mandrini motorizzati, mandrini a ingranaggi e mandrini motorizzati ad alta coppia.
Supporta una gamma di specifiche mandrino come BT40, BBT40, BT50 e altro.
Compatibile con più sistemi CNC come Mitsubishi, FANUC, Siemens, soddisfacendo le diverse esigenze dei clienti.

Moduli funzionali personalizzati e configurazioni flessibili

La macchina può essere personalizzata dalle configurazioni standard a quelle di fascia alta per soddisfare varie esigenze di lavorazione.
Sistema di raffreddamento ad acqua per vite a ricircolo di sfere: garantisce maggiore precisione di lavorazione e stabilizzazione termica più rapida, raggiungendo rapidamente l'equilibrio termico.
Sistema di retroazione per posizione finale: dotato di retroazione opzionale con scala a reticolo, supporta il controllo a ciclo chiuso completo per gli assi X, Y, Z e B, garantendo alta precisione di posizionamento.
Sistema di circolazione del refrigerante interno utensile: fornisce raffreddamento preciso per gli utensili, prolunga la durata dell'utensile, specialmente durante la lavorazione di fori profondi rimuovendo calore e trucioli.
Misura automatica utensile e ispezione online del pezzo: supporta la misura utensile ad alta precisione a contatto o senza contatto, rilevando automaticamente diametro, lunghezza, usura e rottura dell'utensile, nonché l'ispezione online del pezzo.

Ampia gamma di applicazioni

Il centro di lavoro orizzontale TAIKAN è ampiamente utilizzato in diversi settori, in particolare:

Industria automobilistica: lavorazione di carter motore, scatole del cambio e altri componenti.
Produzione di stampi e meccanica: lavorazione di grandi componenti a scatola e gusci.
Trasporto ferroviario e produzione di valvole per l'industria petrolifera: adatta alla lavorazione di parti a scatola e cilindriche nei settori ferroviario e petrolifero.
Macchinari per l'industria mineraria e macchinari in generale: ideale per macchinari pesanti e lavorazione di parti complesse.
