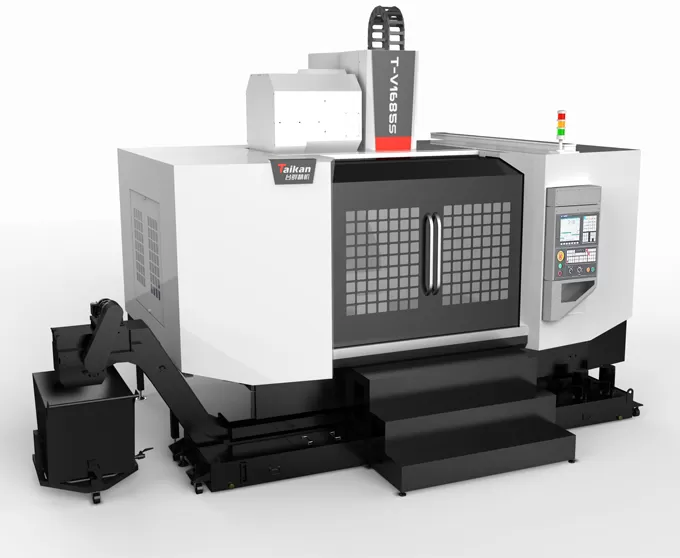

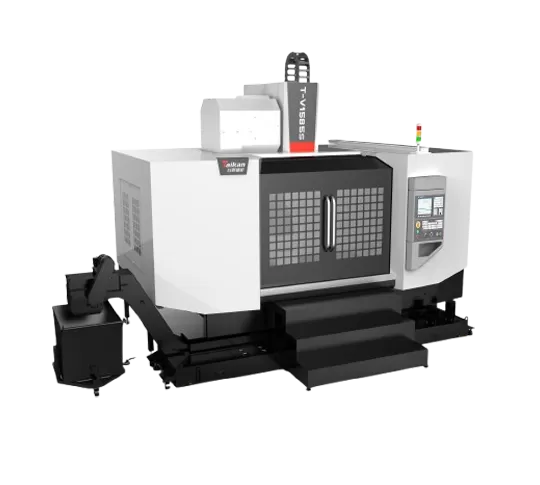

HT-V1685S Centro di Lavoro Verticale ad Alta Velocità e Alta Efficienza

Corsa

Corsa tavola (asse X)

mm

1650

Corsa slitta (asse Y)

mm

850

Corsa testa portamandrino (asse Z)

mm

850

Distanza dal naso del mandrino alla superficie della tavola

mm

120～970

Distanza dal centro del mandrino alla superficie di guida della colonna

mm

921

Tavola di lavoro

Dimensioni tavola

mm

1700*850

Carico massimo (uniformemente distribuito)

kg

1600

Cava a T (numero di cave - larghezza * interasse)

mm

5-18*125+2-18*100

Mandrino

Potenza motore (nominale/di breve durata)

kW

15/18.5

Coppia motore (nominale/di breve durata)

N.m

143/191

Gamma di velocità

giri/min

50～6000 (cinghia)

Diametro mandrino

mm

Φ190

Conicità mandrino

/

BT50

Specifiche del rivetto

/

P50T-I（MAS403）

Velocità

Gamma di velocità di avanzamento di taglio

mm/min

1-10000

Velocità di traslazione rapida assi X/Y/Z

m/min

24/24/20

Precisione

Precisione di posizionamento (X/Y/Z)

mm

0.015

GB/T18400.4（corsa completa）

Ripetibilità (X/Y/Z)

mm

0.008

Magazzino utensili

Capacità utensili

pcs

24

Peso massimo utensile

kg

15

Lunghezza massima utensile

mm

300

Diametro massimo utensile (pieno/senza utensili adiacenti)

mm

Φ105/Φ210

Altro

Contrappeso asse Z

Bilanciamento ad azoto

Sistema CNC

/

FANUC 0i-MF（5）

Alimentazione aria

Flow

L/min

280

Pressione aria

MPa

0.6~0.8

Capacità apparecchiatura

KVA

35

Capacità serbatoio refrigerante

L

400

Dimensioni macchina

mm

5240×4054×3662

Con pedale convogliatore di trucioli

Peso (circa)

Kg

11900
