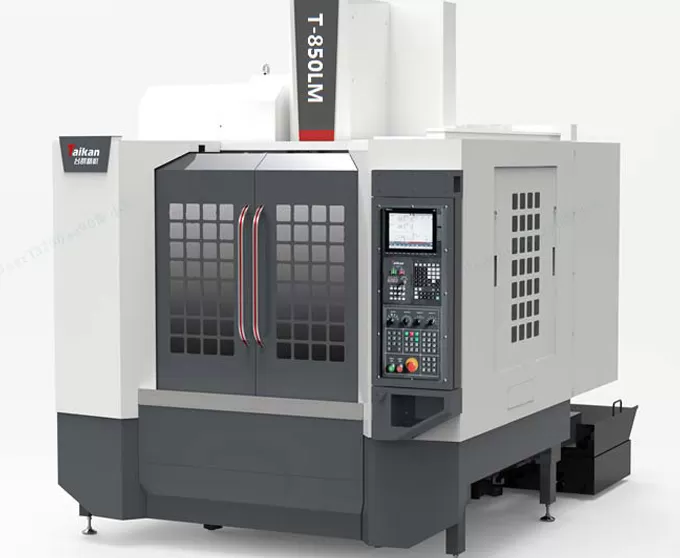

Name: HT-850LM Centro di Lavoro Verticale ad alta velocità e ad alta rigidità
Brand: Taikan Machine
Availability: InStock

Caratteristiche del centro di lavorazione verticale ad alta velocità e alta rigidità HT-850LM

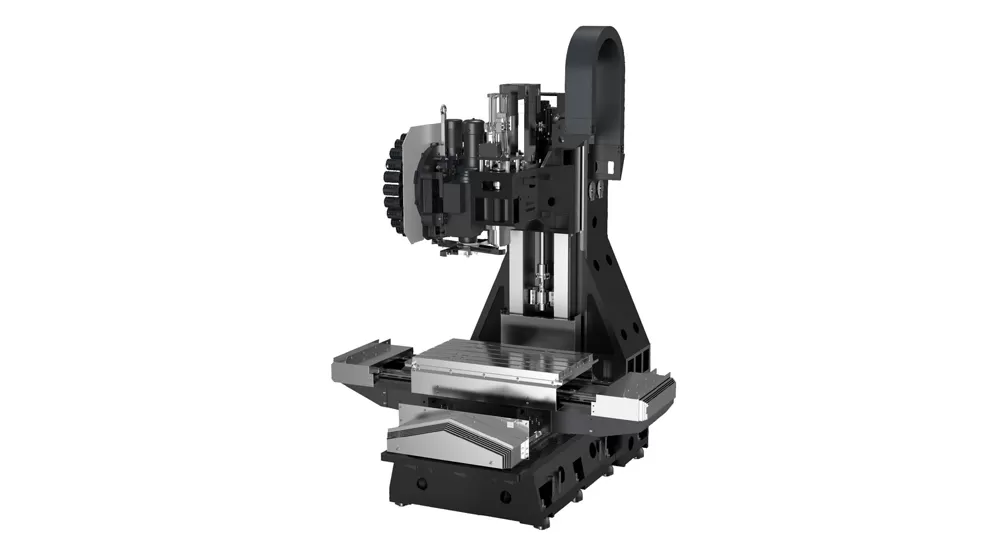

Struttura stabile ad alta rigidità

Assi di alimentazione ad alta precisione

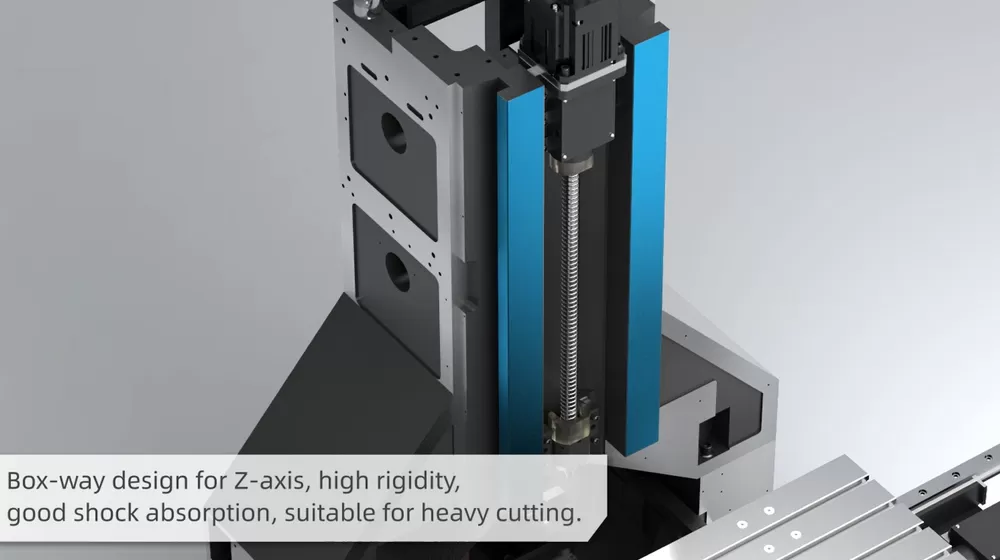

L'asse Z utilizza guide rigide rettangolari ad alta rigidità, mentre gli assi X e Y sono dotati di guide lineari a rulli di grandi dimensioni e ad alta precisione. Questa combinazione offre l'alta velocità delle macchine di guida lineare e l'alta rigidità delle macchine per binari rigidi, fornendo un'eccellente capacità di taglio pesante e un buon assorbimento delle vibrazioni.

Le viti a ricircolo di sfere sono dotate di strutture di pre-tensione per ridurre gli effetti di espansione termica e i cuscinetti autolubrificanti prolungano la loro durata.

Unità mandrino ad alta velocità Taikan

Taikan 24-Tool Arm-Type Tool Magazine

Assi di alimentazione ad alta precisione

Applicazione del centro di lavorazione verticale ad alta velocità e alta rigidità HT-850LM

Questa macchina è particolarmente adatta per la lavorazione in lotti piccoli e medi di parti complesse come scatole, piastre, dischi, valvole, alloggiamenti e stampi di dimensioni medio-piccole. Viene ampiamente utilizzata in settori come componenti di precisione, prodotti 5G, ferramenta, componenti automobilistici e dispositivi medici.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Specifiche del Centro di Lavorazione Verticale ad Alta Velocità ed Elevata Rigidezza HT-850LM

Item			Unit	HT-850LM	Annotazioni
Corse	Corsa tavola (asse X)		mm	850
	Corsa slitta (asse Y)		mm	520
	Corsa testa mobile (asse Z)		mm	550
	Distanza dal naso mandrino alla superficie del tavolo		mm	150～700
	Distanza dal centro mandrino alla guida della colonna		mm	590
Tavolo di lavoro	Dimensioni tavola		mm	1000*550
	Carico massimo (distribuito uniformemente)		kg	600
	Cave a T (numero cave - larghezza x passo)		mm	5-18*100
Mandrino	Potenza motore (nominale/per breve periodo)		kW	45976
	Coppia motore (nominale/per breve periodo)		N.m	52.5/118
	Gamma di velocità		giri/min	50~8000 (cinghia)
	Diametro mandrino		mm	φ150
	Conicità mandrino		/	BT40
	Specifiche del rivetto		/	P40T-I（MAS403）
Velocità	Gamma di velocità di avanzamento di taglio		mm/min	1-10000
Velocità	Velocità di rapido assi X/Y/Z		m/min	30/30/20
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.008/0.008/0.01	GB/T18400.4（Corsa completa）
Precisione	Ripetibilità (X/Y/Z)		mm	0.005/0.005/0.008	GB/T18400.4（Corsa completa）
Magazzino utensili	Capacità utensili		pcs	24
	Peso massimo utensile		kg	7
	Lunghezza massima utensile		mm	250
	Diametro massimo utensile (a magazzino pieno/vuoto adiacente)		mm	Φ75/Φ150
Altri	Contrappeso asse Z		/	/
	Sistema CNC		/	Mitsubishi M80VB
	Alimentazione aria	Flow	L/min	≥280（ANR)
	Alimentazione aria	Pressione dell'aria	MPa	0.6~0.8
	Capacità apparecchiatura		KVA	25
	Capacità serbatoio del refrigerante		L	300
	Dimensioni macchina		mm	225031702890	Corrispondenti agli assi XYZ
	Peso (circa)		Kg	6500

Le informazioni in questa pagina sono solo a scopo di riferimento. Le specifiche e i dettagli possono variare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
