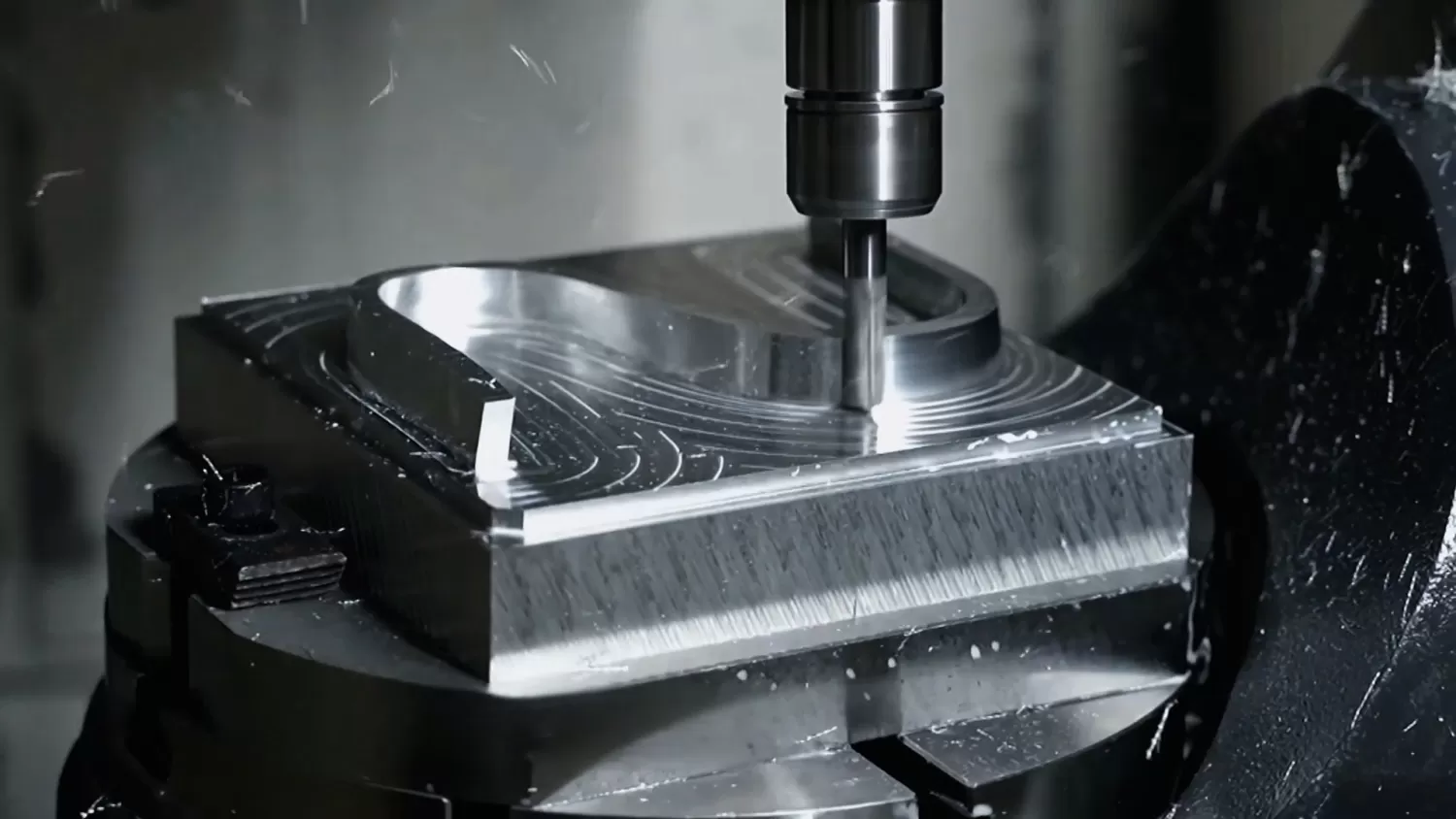

Come migliorare la precisione e l'accuratezza nella lavorazione CNC?

Nei settori che richiedono una precisione estrema — come la produzione di apparecchiature di alta gamma, la realizzazione di stampi di precisione e l'aerospaziale — la capacità di lavorazione a livello micrometrico determina direttamente le prestazioni e la durata del prodotto. La stabilità di alta precisione, tuttavia, non si ottiene per caso. È una disciplina ingegneristica sistematica che comprende le caratteristiche intrinseche della macchina utensile, il controllo dell'ambiente termico, le strategie del processo di taglio e il feedback a circuito chiuso online. In qualità di una delle principali aziende quotate in borsaproduttori di macchine utensili CNCspecializzata nella ricerca, sviluppo e produzione di alta gamma, Taikan illustra in modo sistematico i metodi approfonditi e le pratiche tecniche all'avanguardia utilizzate per migliorare la precisione della lavorazione in tutte le dimensioni fondamentali della precisione.

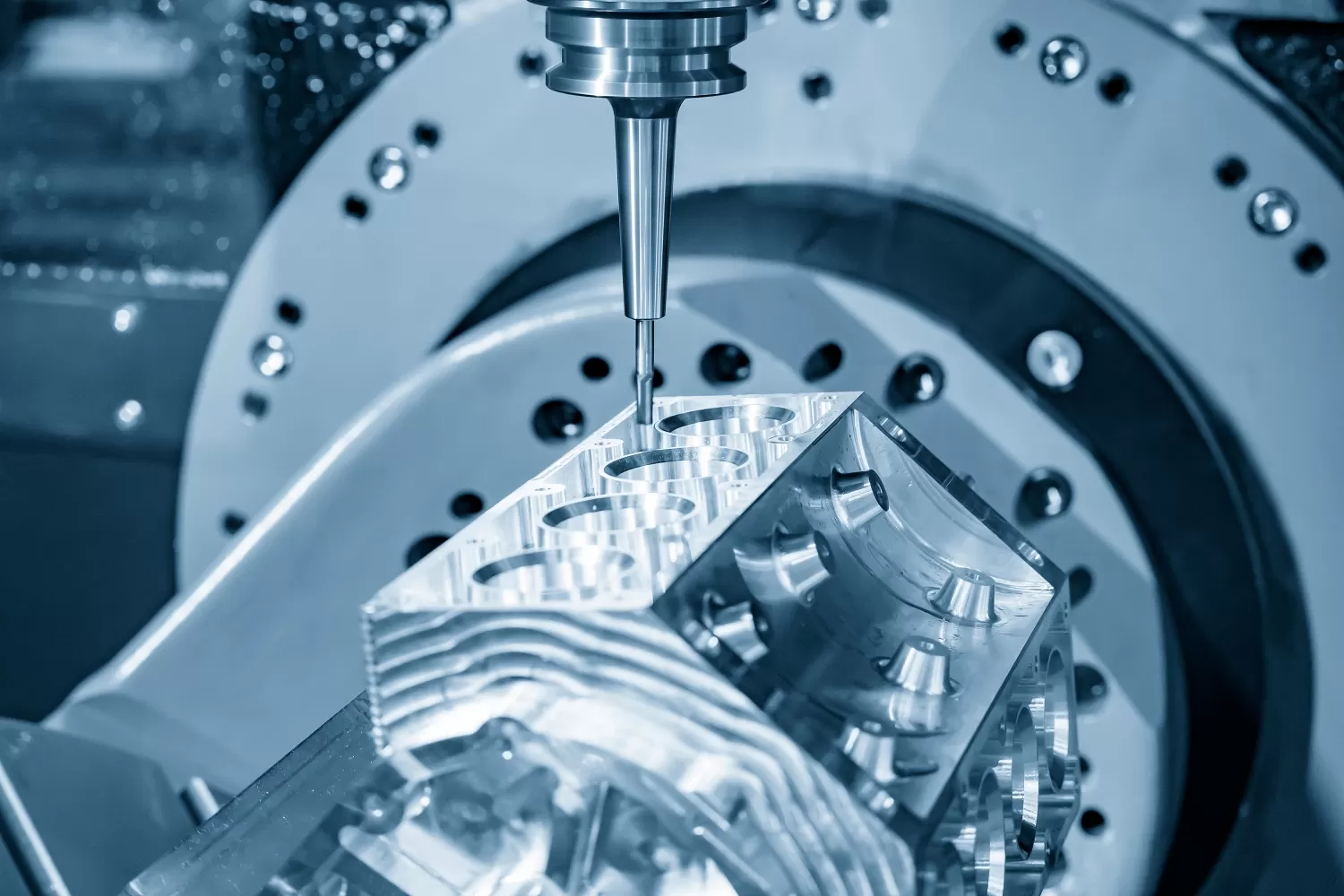

Comprendere la precisione della lavorazione: dalla macrogeometria all'integrità superficiale microscopica

La precisione della lavorazione si riferisce non solo al grado di conformità tra i parametri geometrici effettivi di un pezzo e i suoi valori di progetto, ma comprende anche la precisione dimensionale, la precisione di forma, la precisione di posizione e la tessitura superficiale microgeometrica. Nel contesto della lavorazione di precisione, la ricerca della precisione va oltre la semplice conformità alle tolleranze, estendendosi a indicatori impliciti che governano la durata di servizio, come gli stati di tensione residua superficiale e il controllo dei danni sub-superficiali.

Analisi approfondita dei fattori che influenzano la precisione della lavorazione CNC

Per ottenere miglioramenti di precisione a livello micrometrico è necessaria una rigorosa scomposizione delle fonti di errore. Oltre agli errori geometrici intuitivi, i seguenti fattori nascosti sono spesso le cause principali della perdita di precisione.

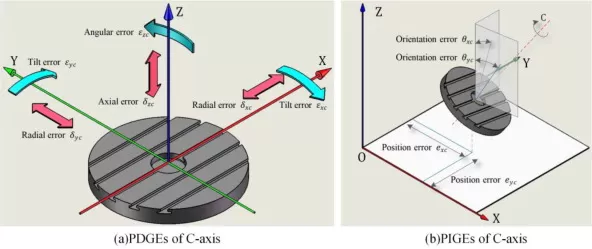

1. Errori geometrici della macchina utensile ed errori cinematici

La precisione geometrica di una macchina utensile è il fondamento della precisione di lavorazione. La rettilineità e l'ortogonalità delle guide, così come l'eccentricità radiale e la deriva assiale degli assi rotanti, vengono mappate direttamente sui contorni del pezzo attraverso la catena cinematica. Numerosi casi di installazione mostrano che, dopo un utilizzo prolungato e sottili spostamenti delle fondazioni, gli indicatori di precisione statica della maggior partemacchine CNC verticalisi discostano significativamente dagli standard di fabbrica, con il degrado della precisione causato principalmente da fondazioni di installazione instabili e dal rilascio delle tensioni strutturali interne. La tecnologia di compensazione dell'errore volumetrico può mappare accuratamente le 21 componenti dell'errore geometrico di una macchina utensile (errori di posizionamento, rettilineità, angolari di ciascun asse lineare e ortogonalità tra gli assi) utilizzando interferometri laser e ballbar, e implementare correzioni vettoriali spaziali in tempo reale all'interno del sistema CNC. Questo è un mezzo tecnico fondamentale per elevare la precisione intrinseca di una macchina utensile.

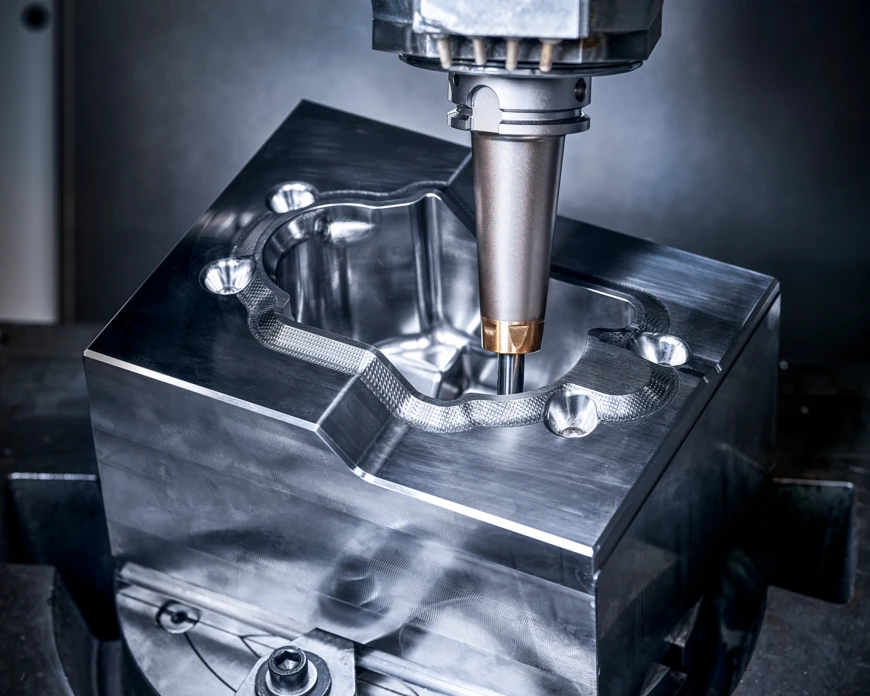

2. Deformazione termica — L'assassino invisibile della precisione

La fluttuazione della temperatura è la fonte di errore più difficile da modellare con precisione nella lavorazione di precisione. Il calore di attrito dei cuscinetti del mandrino, il calore dell'agitazione delle sfere all'interno del gruppo vite a ricircolo di sfere, il calore della zona di taglio e i gradienti di temperatura ambiente nell'officina inducono tutti deformazioni termo-elastiche della struttura della macchina. In particolare, quando una vite a ricircolo di sfere subisce un'espansione termica assiale dovuta all'aumento di temperatura, si verifica una deviazione diretta tra lo spostamento effettivo e la posizione comandata sotto controllo a semi-anello chiuso, portando a una deriva dimensionale graduale nella produzione in serie. Le soluzioni avanzate per la stabilità termica includono: l'adozione di raffreddamento a vite cava e un preciso controllo della temperatura con circolazione dell'olio del mandrino, l'impiego di sensori di temperatura in punti strutturali critici e la creazione di modelli di compensazione dell'errore termico in tempo reale per garantire che la macchina mantenga una stabilità termica a livello micrometrico durante il funzionamento continuo prolungato.

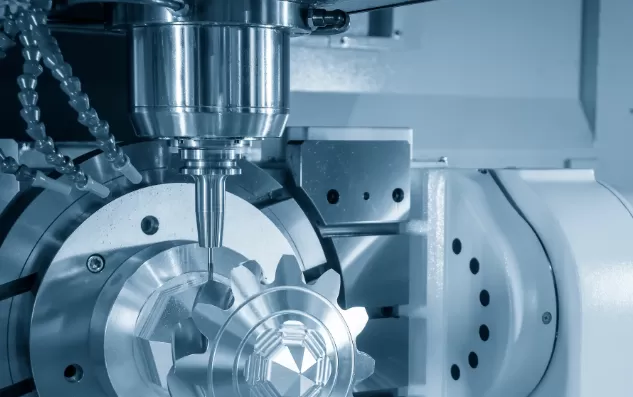

3. Gioco inverso e ritardo dinamico del servo

Il gioco è il movimento perso generato quando la direzione di un asse coordinato cambia, causato dai giochi meccanici e dalle deformazioni elastiche all'interno della catena di trasmissione. In un sistema servo a semi-anello chiuso, i giochi meccanici a valle della vite a ricircolo di sfere sono al di fuori del feedback del circuito di posizione e si traducono direttamente in errori di posizionamento, producendo caratteristici picchi di inversione (glitch di quadrante) alle transizioni di quadrante dell'interpolazione circolare. L'applicazione dei parametri di compensazione del gioco del CNC fornisce una correzione di base, mentre le soluzioni di alto livello tendono verso motori ad azionamento diretto o strutture meccaniche con precarico a doppio azionamento per eliminare fisicamente la zona morta di inversione e garantire una ripetibilità bidirezionale rigorosa.

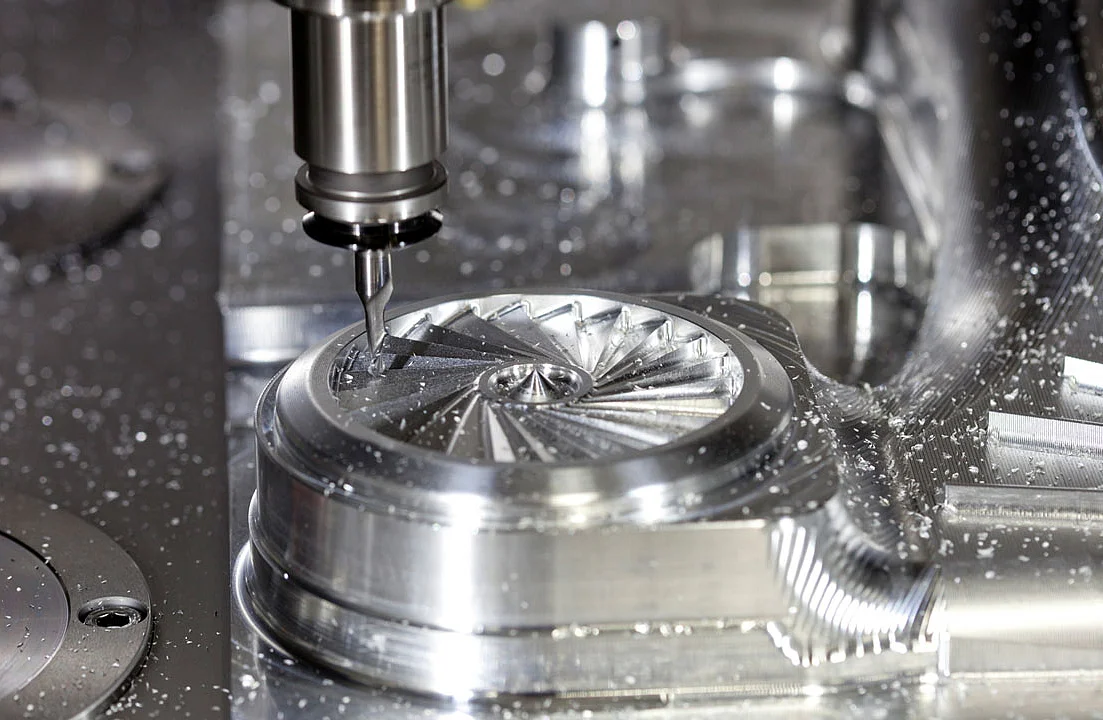

4. Errori dinamici causati da una rigidità insufficiente della catena di trasmissione

La rigidità torsionale della catena di trasmissione non solo amplifica l'effetto del gioco, ma aumenta anche l'errore di inseguimento durante l'interpolazione ad alta velocità, esacerbando le sporgenze di quadrante e la distorsione del contorno nei tagli circolari. Il miglioramento della rigidità della catena di trasmissione richiede l'uso di viti a ricircolo di sfere precaricate con doppio dado, giunti ad alta rigidità torsionale e un corretto abbinamento dell'inerzia del servo per garantire la trasmissione lineare della coppia comandata e sopprimere le ondulazioni superficiali causate da micro-vibrazioni.

Strategie di processo e pratiche per migliorare la precisione della lavorazione

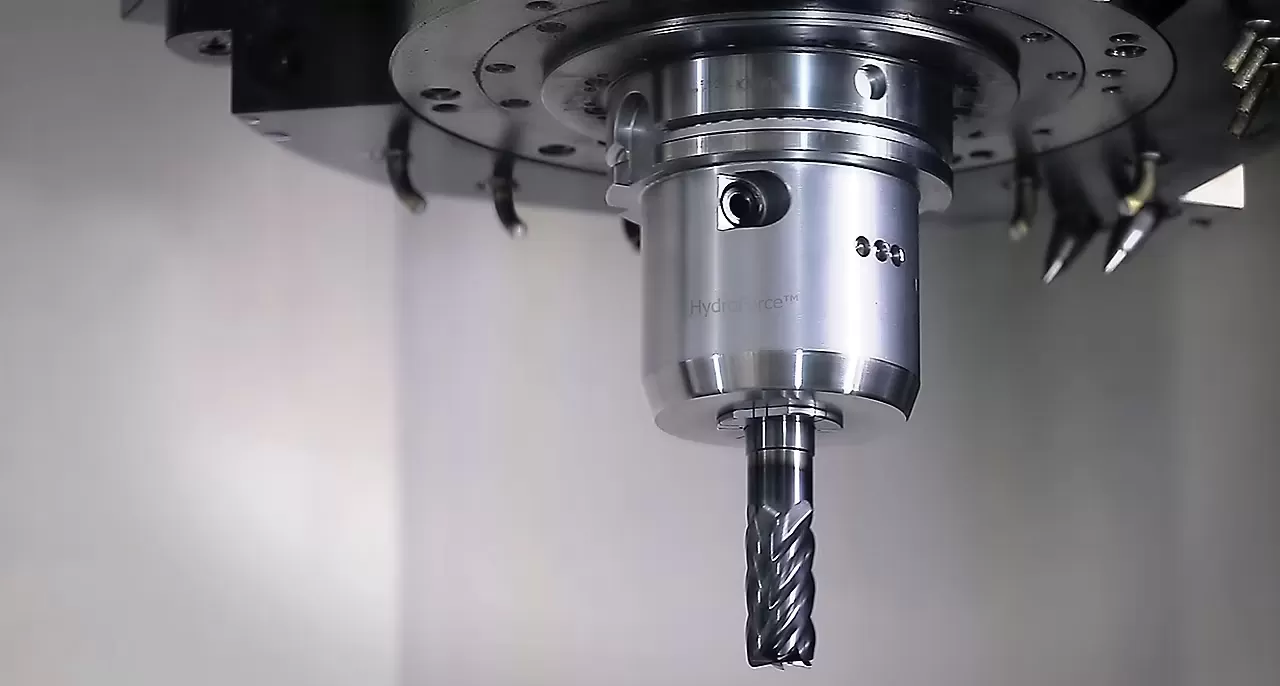

1. Progettazione ottimizzata dei percorsi di entrata e uscita

Il modo in cui un utensile entra ed esce dal pezzo influisce direttamente sui segni di testimonianza superficiale e sulla precisione dei bordi. Dovrebbero essere utilizzati percorsi di entrata/uscita ad arco tangenziale per evitare impatti istantanei di tensione sul contorno. La velocità di avanzamento durante l'entrata deve essere gradualmente variata, passando da uno strato di taglio all'altro senza pause brusche che creano segni di sosta. Allo stesso tempo, l'adozione di strategie di percorso a carico di taglio costante (con controllo costante della velocità superficiale per la tornitura e avanzamento adattivo per la fresatura) mantiene stabili le forze di taglio ed evita la deflessione dell'utensile causata da cambiamenti improvvisi.

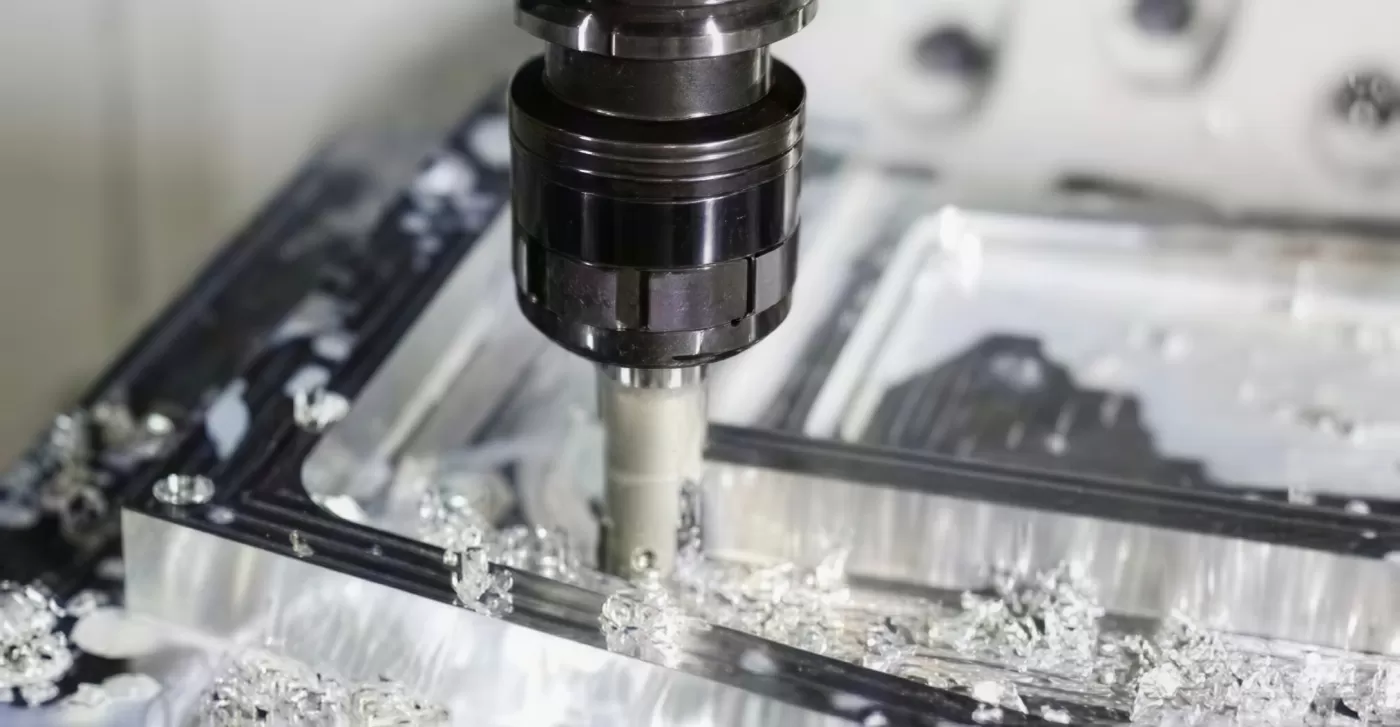

2. Selezione scientifica dei metodi e delle strategie di taglio

Nella lavorazione di finitura, la fresatura in concordanza dovrebbe essere il metodo di fresatura preferito, in quanto dirige le forze di taglio verso il tavolo, smorza le vibrazioni e fornisce una finitura superficiale superiore. Per la tornitura di alberi, un singolo utensile dovrebbe idealmente completare tutte le caratteristiche del contorno continuo (diametri esterni, fronti e transizioni ad arco) per eliminare i segni di raccordo. Per le superfici discontinue, è necessario seguire una sequenza di tornitura ordinata dall'esterno verso l'interno per prevenire gradini geometrici locali causati dall'interferenza dell'utensile. Quando si lavorano superfici ad arco, la selezione di un raggio del naso dell'utensile più piccolo sopprime efficacemente la forza di taglio radiale e migliora la precisione del contorno.

3. Applicazione di utensili di precisione ad alta efficienza e sistemi di attrezzaggio

L'utensile da taglio è l'ultimo anello esecutivo nella produzione di precisione. L'uso di inserti avanzati in metallo duro rivestito, CBN o ceramica riduce significativamente le forze di taglio e il calore. Altrettanto critica è l'interfaccia che collega l'utensile alla macchina: i portautensili a calettamento termico e idraulici forniscono un'eccentricità radiale di serraggio ≤3 μm e, in combinazione con un'interfaccia conica ad alta rigidità, garantiscono una stabile concentricità dell'utensile a velocità di rotazione elevate. Questo è un prerequisito essenziale per ottenere una fresatura a specchio e una foratura di alta precisione.

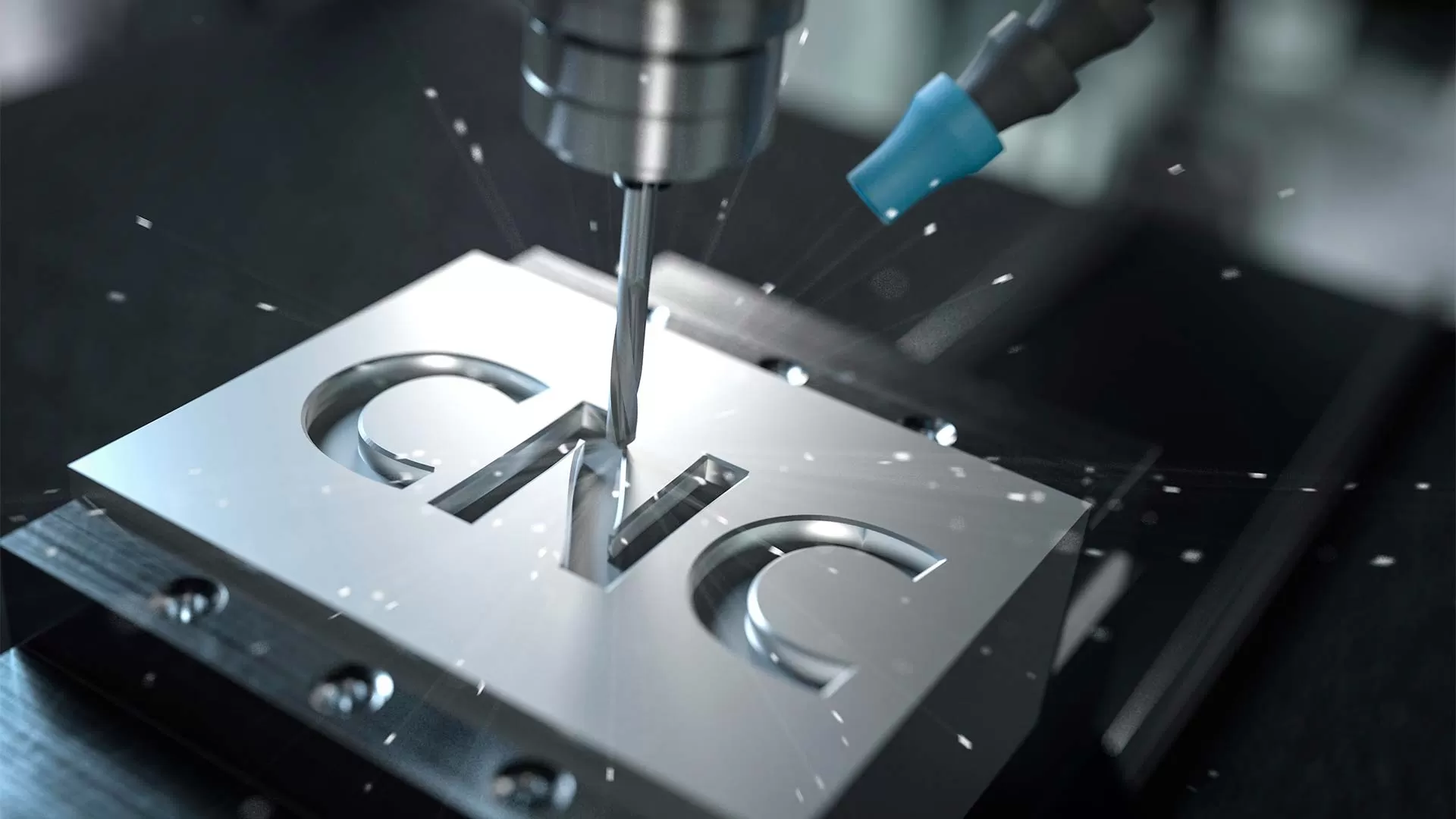

4. Integrazione del tastatore a bordo macchina e dei sistemi automatici di presetting utensili

Un circuito chiuso digitale è il salto in avanti per ottenere una produzione di precisione stabile. Integrando profondamente un sistema di tastatura a bordo macchina inMacchine utensili Taikan, diventano possibili l'allineamento automatico del datum del pezzo e l'impostazione precisa del sistema di coordinate, insieme all'ispezione in-process delle caratteristiche critiche per rilevare la deriva dimensionale in tempo reale e aggiornare automaticamente i sistemi di coordinate o le compensazioni utensile. Il tastatore automatico di presetting utensile, coordinato, misura rapidamente la lunghezza e il diametro dell'utensile, rileva la rottura dell'utensile e costruisce un sistema di gestione dei parametri utensile a circuito chiuso, riducendo drasticamente il tempo non produttivo ed eliminando gli scarti.

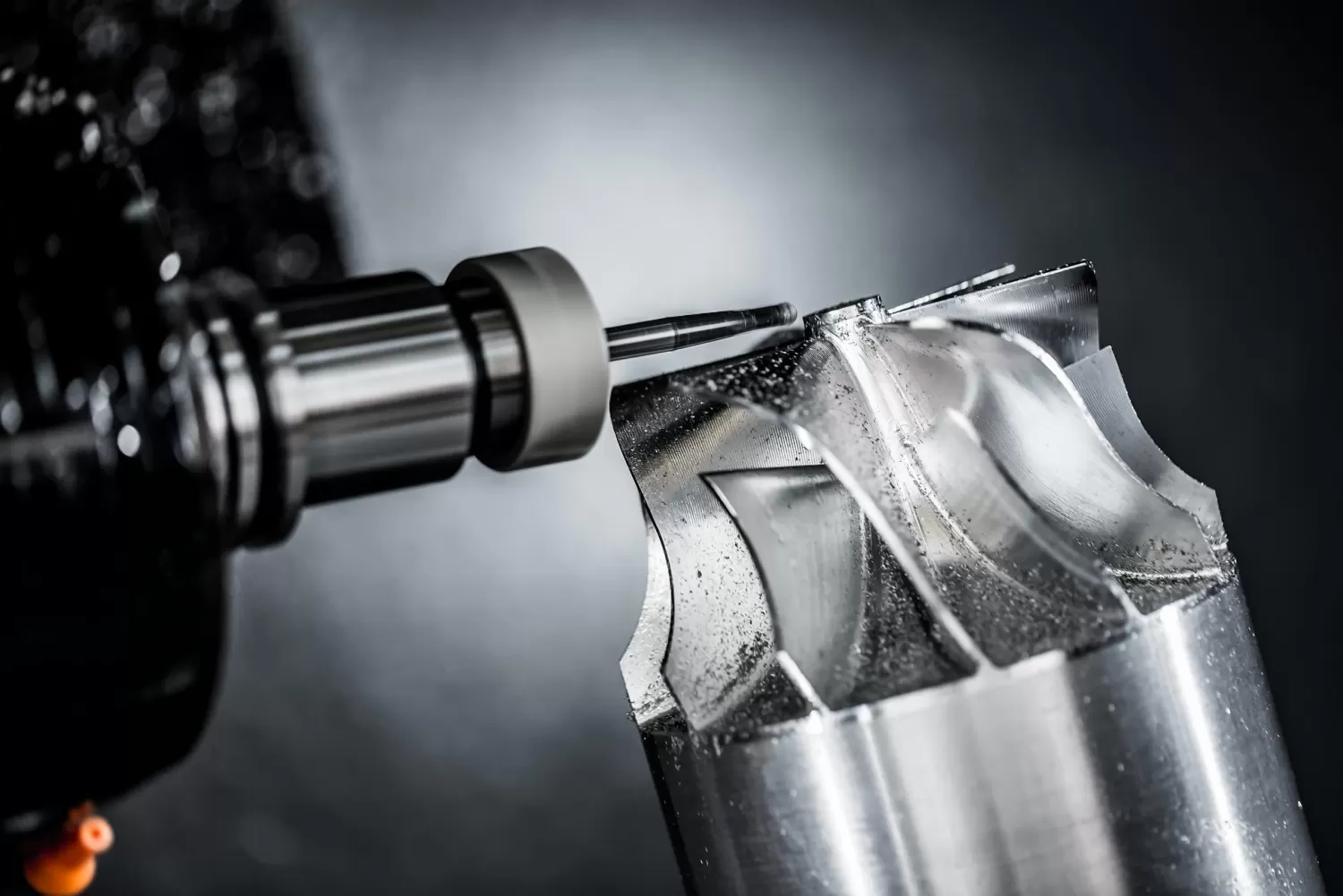

5. Ottimizzazione della precisione attraverso una programmazione superiore

Il programma CNC non solo guida il movimento, ma porta anche la strategia di precisione. Una programmazione CAM eccellente dovrebbe utilizzare le seguenti tecniche:

• Interpolazione uniforme e controllo look-ahead: Attraverso l'adattamento di curve NURBS, insieme a un elevato numero di blocchi di look-ahead del CNC, l'accelerazione e il jerk vengono vincolati per evitare sovratagliatura degli angoli e vibrazioni della macchina.

• Decelerazione intelligente in curva: Ottimizza automaticamente la velocità di avanzamento nelle transizioni brusche per mantenere un contorno pulito e preciso.

• Integrazione di programmi macro e tastatore: Scrivere programmi macro per chiamare un tastatore per l'ispezione sequenziale delle caratteristiche e applicare automaticamente le compensazioni utensile in base agli errori misurati consente la lavorazione adattiva, elevando così significativamente l'indice di capacità del processo (Cpk).

Conclusione

Il miglioramento della precisione della lavorazione CNC si è evoluto da un'attenzione singola alla precisione statica a un'ingegneria di sistema multidimensionale che integra l'analisi di accoppiamento elettromeccanico-termico, l'abbinamento della rigidità del sistema di processo, la misurazione a circuito chiuso online e la compensazione intelligente. In qualità di produttore di macchine utensili CNC di alta gamma, Taikan è costantemente dedicata all'integrazione profonda dei processi di produzione di precisione con le tecnologie di metrologia intelligente, fornendo agli utenti globali soluzioni complete di precisione — dalle macchine utensili ai pezzi finiti — e consentendo all'industria manifatturiera di compiere il salto decisivo dalla precisione di decine di micron a una vera precisione micrometrica.

Wayne Zhao

Chief Technical Expert, Taikan Machine



A CNC expert with 10+ years of experience in control systems and machining.

Formerly with Siemens and FANUC, Wayne specializes in system commissioning, 5-axis programming, and integrated machining applications. He is dedicated to transforming technical expertise into actionable industry insights.
