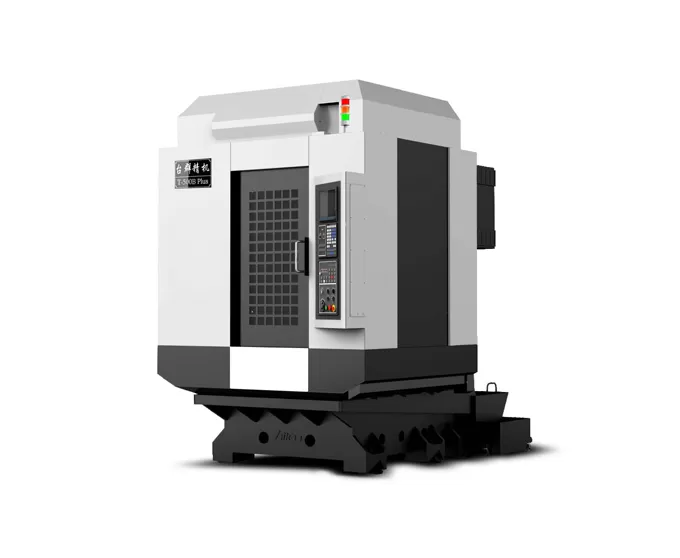

T-500B PLUS centro di lavoro per foratura e fresatura ad alta velocità e alta precisione

Viaggio

Viaggio in tavola (asse X)

Mm

500

Sella da viaggio (asse Y)

Mm

400

Headstock travel (asse Z)

Mm

320

Distanza dal naso del mandrino alla superficie del tavolo

Mm

180-500

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

445

Tavolo

Dimensioni del tavolo

Mm

620*400

Carico massimo.

Kg

250

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

3-14*120

Mandrino

Potenza del motore (nominale/breve tempo)

KW

15/18

Coppia motore (nominale/breve tempo)

N.m

8.95/11

Velocità del motore del mandrino

Rpm

20-24000

Cono mandrino

/

BT30

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-15000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

48/48/48

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.006

GB/T 18400.4

(Viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.004

Rivista di attrezzi

Capacità di stoccaggio degli attrezzi

Pz

21

Peso massimo dello strumento

Kg

3

Lunghezza massima dell'utensile

Mm

300

Diametro Max.

Mm

Milwau60/milwau80

Altro

Sistema CNC

Mitsubishi M80VA

Sorgente d'aria

Flusso

L/min

≥ 200(ANR)

Pressione dell'aria

MPa

0.6-0.8

Capacità dell'attrezzatura

KVA

25

Capacità massima del serbatoio del liquido di raffreddamento

L

145

Dimensioni della macchina

Mm

1690*2660*2410

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

3100
