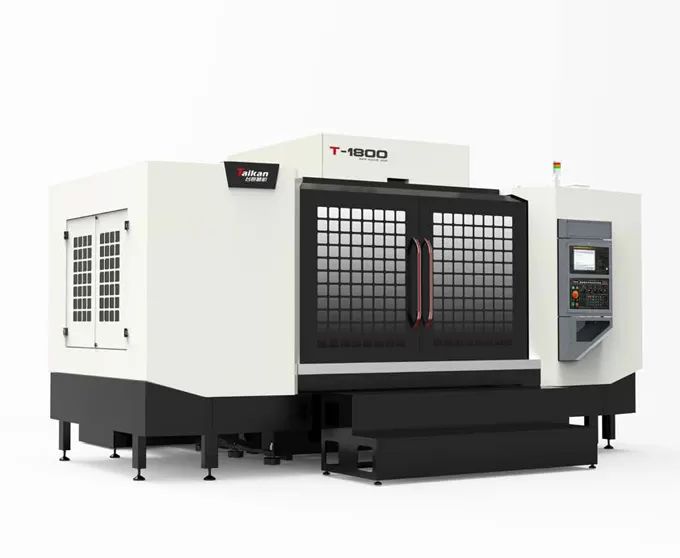

T-1800 centro di lavoro per foratura e fresatura ad alta velocità e alta precisione

Viaggio

Viaggio in tavola (asse X)

Mm

1800

Sella da viaggio (asse Y)

Mm

650

Headstock travel (asse Z)

Mm

475

Distanza dal naso del mandrino alla superficie del tavolo

Mm

100-575

Distanza dal centro mandrino alla superficie di guida della colonna

Mm

707

Tavolo

Dimensioni del tavolo

Mm

1900*650

Carico massimo.

Kg

600

T-slot (numero di slot-larghezza slot * spaziatura)

Mm

5-18*125

Mandrino

Potenza del motore (nominale/breve tempo)

KW

3.7/5.5

Coppia motore (nominale/breve tempo)

N.m

14.1/21.0

Velocità del motore del mandrino

Rpm

20-20000

Cono mandrino

/

BT30

Velocità

Gamma di velocità di taglio dell'alimentazione

Mm/min

1-15000

Velocità di traslazione rapida dell'asse X/Y/Z

M/min

30/36/36

Precisione

Precisione di posizionamento (X/Y/Z)

Mm

0.015

GB/T 18400.4 (viaggio completo)

Ripetizione (X/Y/Z)

Mm

0.008

Rivista di attrezzi

Capacità di stoccaggio degli attrezzi

Pz

21

Peso massimo dello strumento

Kg

3

Lunghezza massima dell'utensile

Mm

200

Diametro Max.

Mm

Milwau60/milwau80

Altro

Sistema CNC

/

Mitsubishi M80VB

Sorgente d'aria

Flusso

L/min

≥ 200(ANR)

Pressione dell'aria

MPa

0.6-0.8

Capacità dell'attrezzatura

20

Capacità massima del serbatoio del liquido di raffreddamento

L

400

Dimensioni della macchina

Mm

4400*3900*2560 (inclusi i passaggi)

Corrispondente all'asse X * Y * Z

Peso (circa)

Kg

7500
