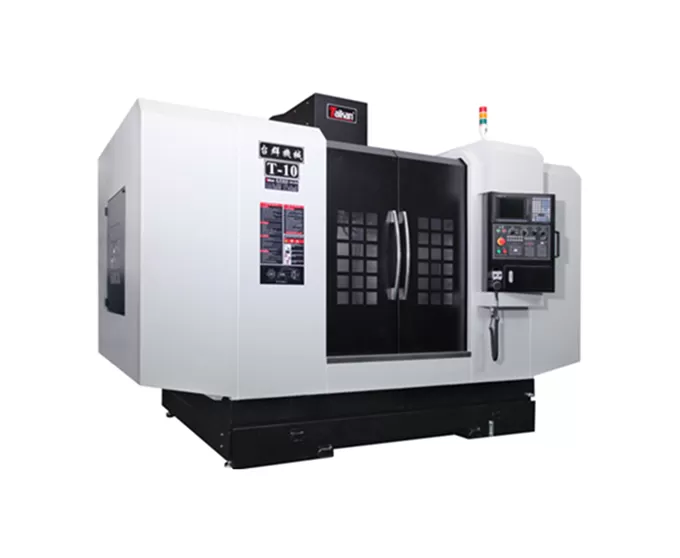

Name: HT-10 Centro di lavoro verticale Boxway
Brand: Taikan Machine
Availability: InStock

Caratteristiche del centro di lavoro verticale HT-10 Boxway

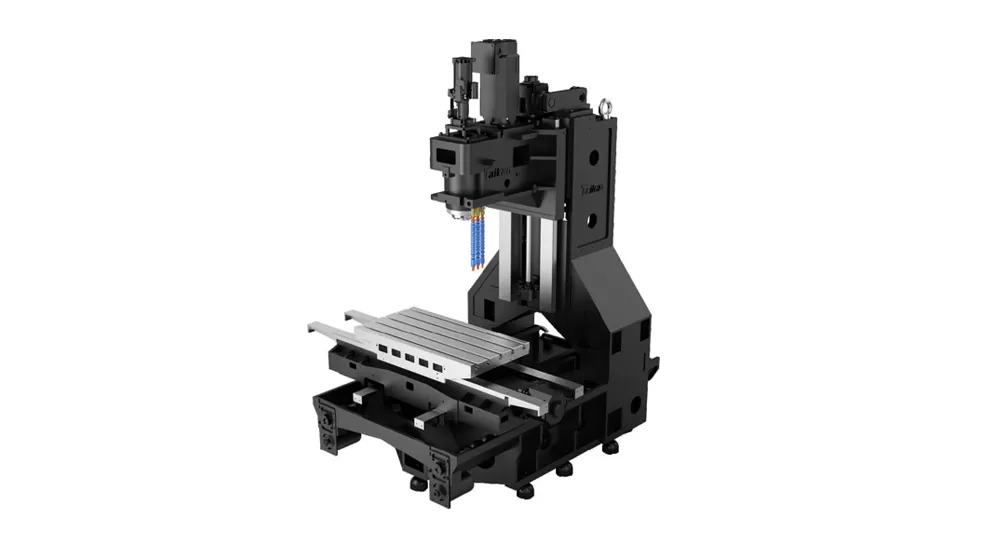

Struttura della macchina

Struttura a scorrimento incrociato a colonna fissa con una base stabile oversize per garantire un'elevata capacità di carico.

In ghisa ad alta resistenza, che fornisce un'eccellente rigidità e precisione stabile.

Guida della scatola a tre assi

Gli assi X, Y e Z sono dotati di guide in ghisa di precisione temprate e rettificate, con una superficie composita incollata con un rivestimento in PTFE (politetrafluoroetilene).

Questo design offre un'elevata rigidità e un eccellente assorbimento degli urti, lo rende ideale per il taglio pesante di acciaio per stampi ad alta durezza.

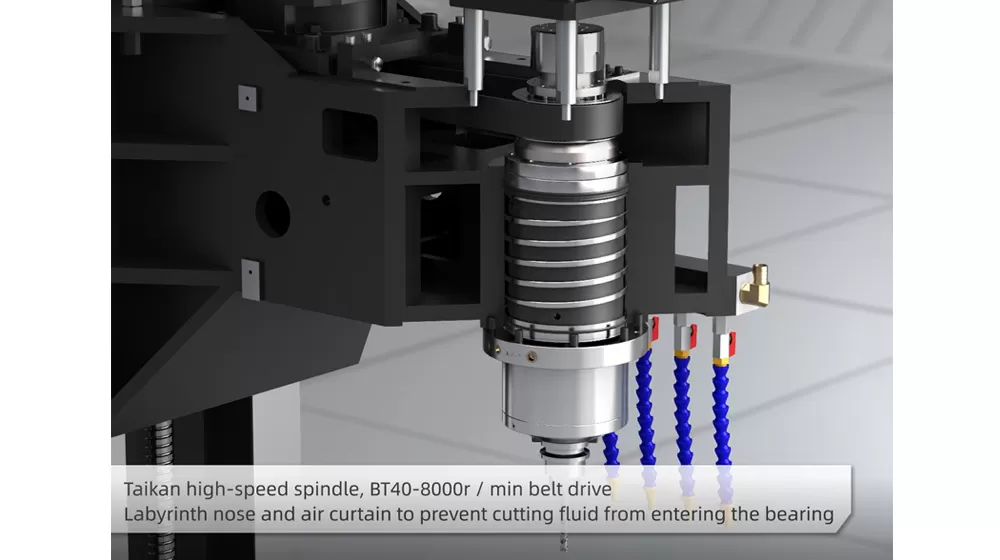

Mandrino

Unità mandrino ad alta velocità (BT40, 8000r/min) con un design a labirinto e protezione della cortina d'aria, che impedisce al fluido di taglio di entrare nei cuscinetti del mandrino.

Contrappeso asse Z

Contrappeso con guida centrale aiuta il movimento della testa

Ottimizzazione delle caratteristiche di carico dell'asse Z

Applicazione del centro di lavoro verticale a guide Boxway HT-10

Principalmente utilizzato nell'industria della produzione di stampi, è anche ampiamente applicabile nei settori aerospaziale, delle apparecchiature energetiche, della produzione automobilistica, dei dispositivi medici e in altri settori.

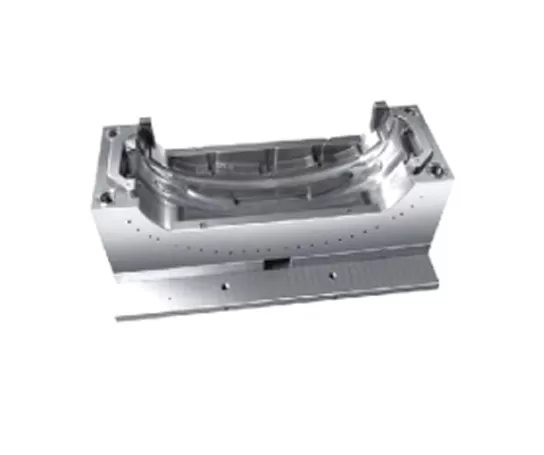

Pezzo esempio 1

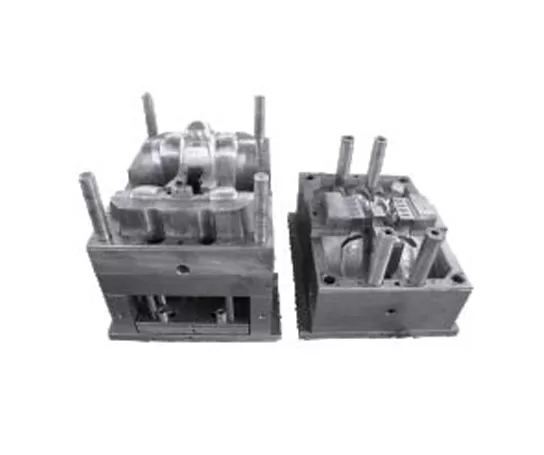

Pezzo esempio 2

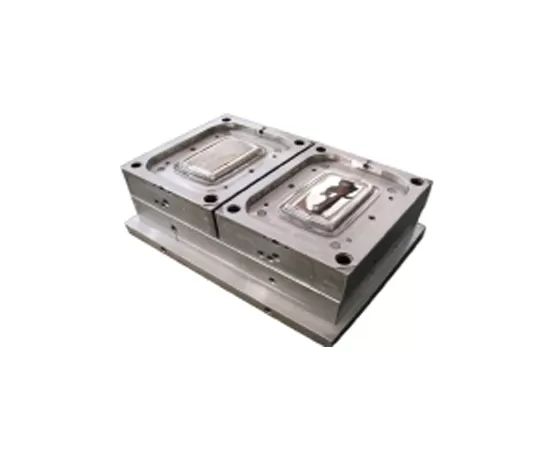

Pezzo esempio 3

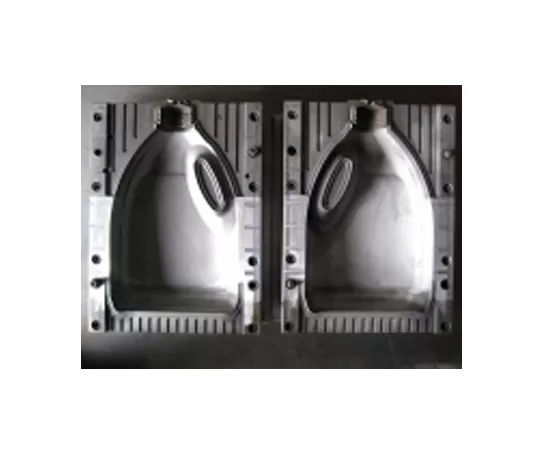

Esempio di pezzo 4

Specifiche del centro di lavoro verticale a guide box HT-10

Item			Unit	HT-10	Note
Corse	Corsa tavola (asse X)		mm	1000
	Corsa slitta (asse Y)		mm	600
	Corsa testa (asse Z)		mm	600
	Distanza dal naso mandrino alla tavola		mm	180～780
	Distanza dal centro mandrino alla colonna		mm	600
Tavola	Dimensioni tavola		mm	1300×600
	Capacità di carico tavola		kg	800
	Cave a T (Quantità-Larghezza×Passo)		mm	5-18×120
Mandrino	Potenza motore (Cont./30 min)		kW	7.5/11
	Gamma di velocità		rpm	50～8000 (a cinghia)
	Diametro mandrino		mm	ø150
	Tipo portautensile		–	BT40
	Tipo tirante		–	P40T-I (MAS403)
Velocità	Gamma velocità di avanzamento		mm/min	1-10,000
Velocità	Velocità di spostamento rapido (X/Y/Z)		m/min	16/16/16
Precisione	Accuratezza di posizionamento (X/Y/Z)		mm	0.008	GB/T18400.4 (Full Travel)
Precisione	Ripetibilità (X/Y/Z)		mm	0.005
Altro	Sistema CNC		–	Mitsubishi M80VA
	Alimentazione aria	Flow	L/min	≥280 (ANR)
	Alimentazione aria	Pressione	MPa	0.6-0.8
	Requisiti di potenza		kVA	25
	Capacità serbatoio refrigerante		L	350
	Dimensioni macchina		mm	3380×2610×2850	Direzioni assi X/Y/Z
	Peso macchina (circa)		kg	6900

Le informazioni su questa pagina sono solo a scopo di riferimento. Le specifiche e i dettagli potrebbero cambiare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattaci.
