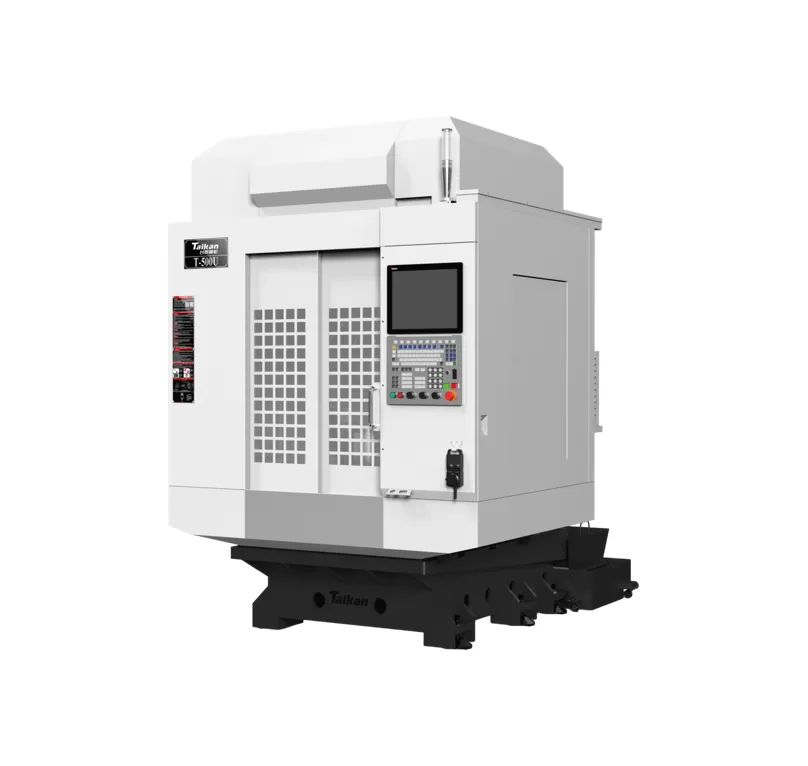

Caratteristiche del centro di lavorazione per maschiatura a 5 assi HT-500U

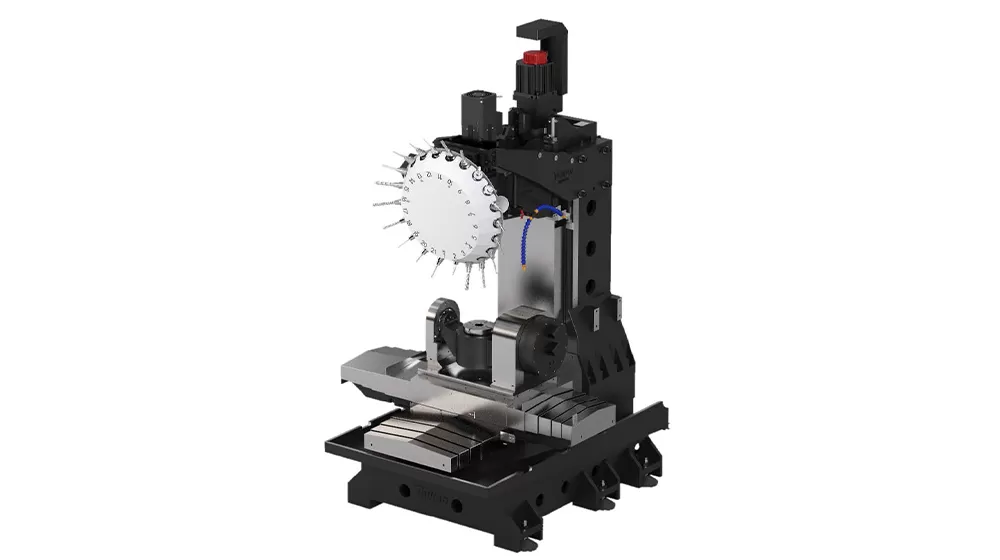

Struttura stabile

La struttura di base adotta 6 piedini di supporto attraverso analisi digitale e design speciale.
La ghisa adotta il processo di fusione Meehanite e viene completamente trattata termicamente per eliminare le tensioni interne, migliorando notevolmente la rigidità e la resistenza alle vibrazioni della macchina, garantendo una buona stabilità durante il processo di taglio ad alta velocità o pesante.
La macchina utensile adotta un design modulare e può essere serializzata e personalizzata in base alla domanda del mercato.

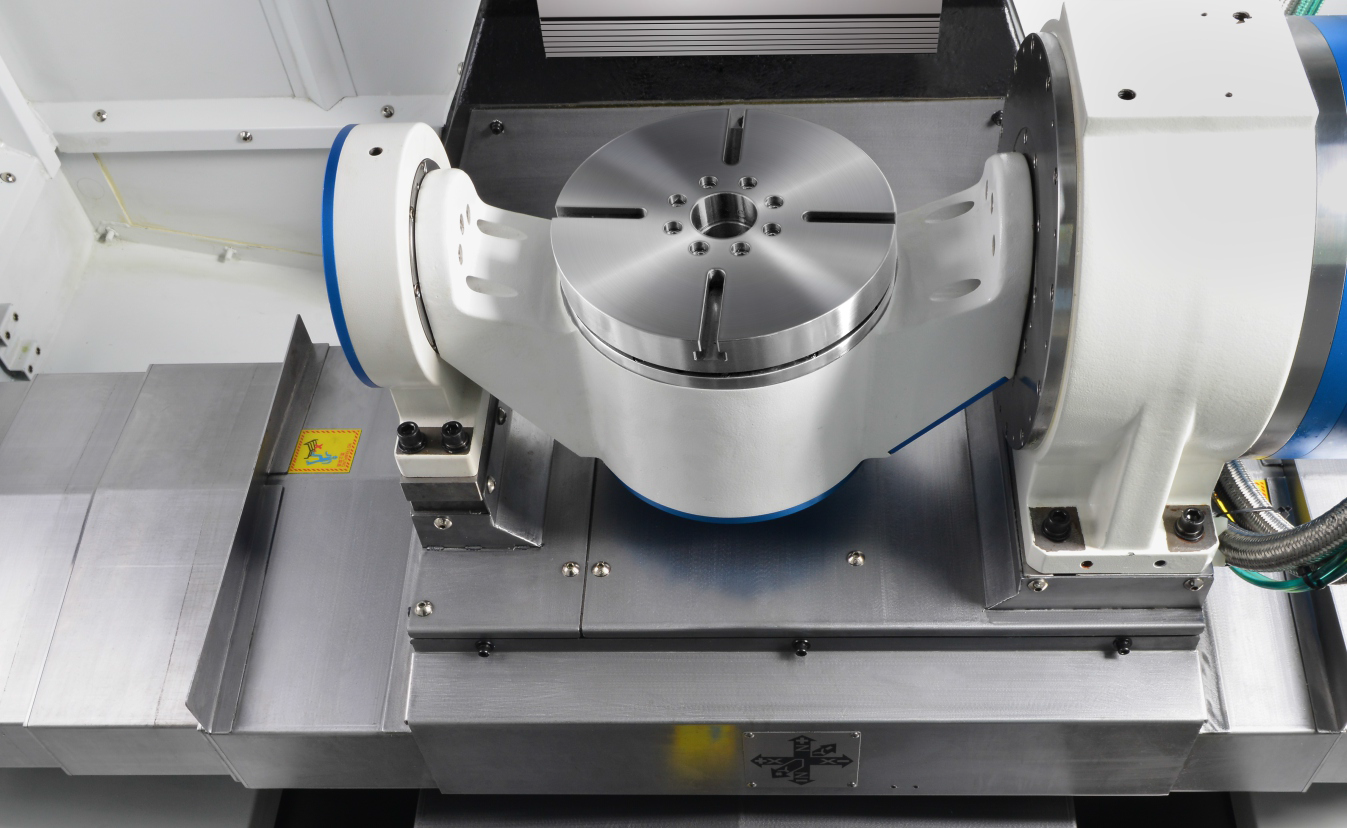

Tavola rotante ad alta velocità

L'asse A/C utilizza una tavola rotante a azionamento diretto DD. La tavola rotante utilizza un motore torque per azionare direttamente il carico. Non ha dispositivi di riduzione e ha una struttura compatta. Può ottenere tagli ad alta velocità e alta coppia, con velocità più rapida e maggiore precisione;
Angolo di rotazione dell'asse A/C della tavola rotante: ±110 /360°, soddisfacendo le esigenze di lavorazione della maggior parte dei pezzi;La velocità massima dell'asse A/C è di 200/250 giri/min, che migliora notevolmente l'efficienza di lavorazione.

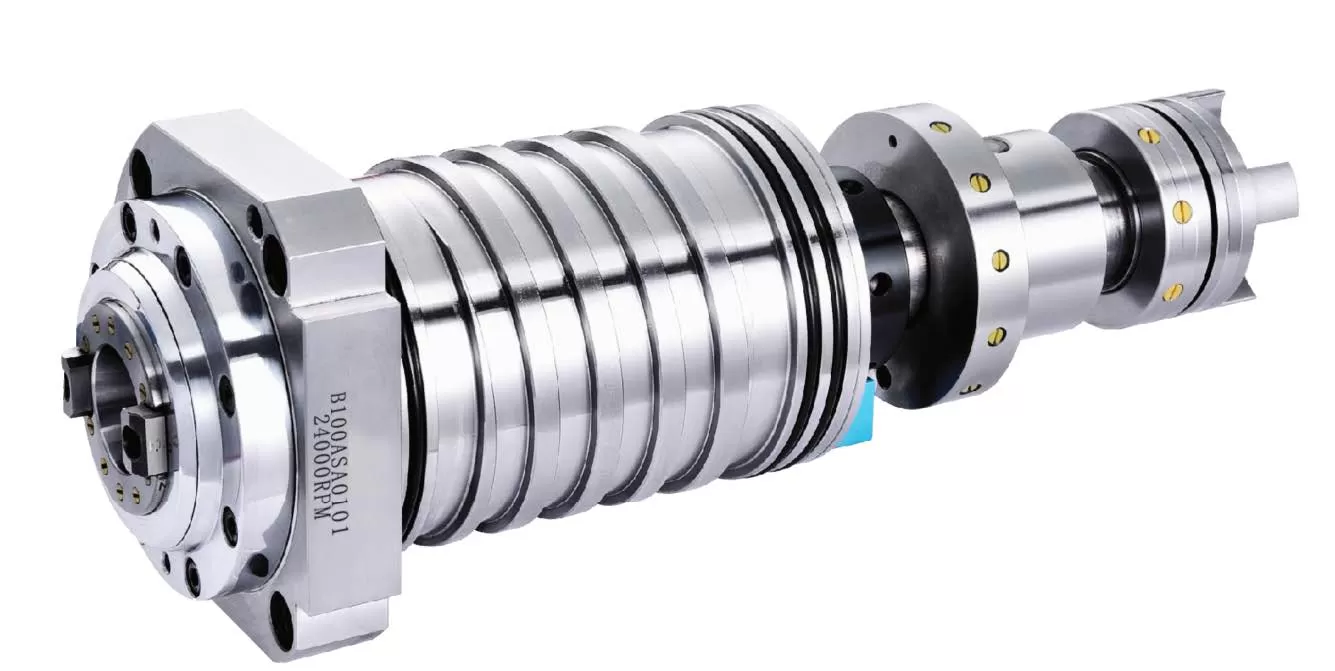

Mandrino ad alta velocità sviluppato internamente

Il mandrino di precisione ad accoppiamento diretto standard da 24000 giri/min sviluppato da Taikan è stato verificato da 90.000 unità, ha velocità elevata e tempi di risposta rapidi. Abbinato a cuscinetti a sfera in ceramica, prolunga notevolmente la durata del mandrino.
Il motore del mandrino e il mandrino sono azionati tramite accoppiamento diretto, riducendo l'errore di maschiatura ad alta velocità. L'elevata forza di uscita è ampiamente utilizzata nella lavorazione ad alta velocità ed efficiente.

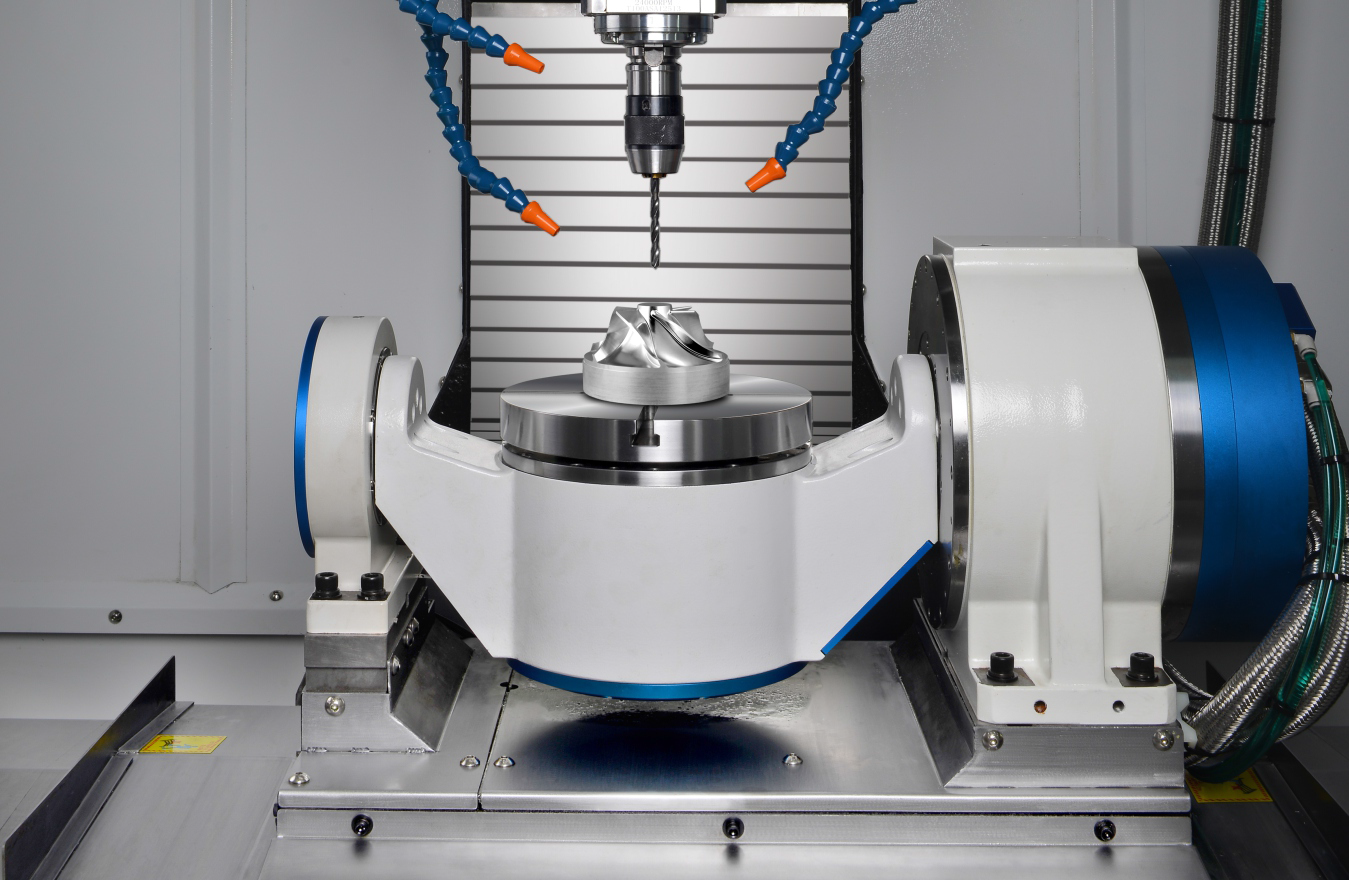

Design modulare

La macchina utensile adotta un design modulare, che può essere serializzato e personalizzato in base alla domanda del mercato.
Il costo della personalizzazione per diversi clienti è inferiore.

Mandrino ad alta velocità sviluppato internamente

Applicazione del centro di lavoro a 5 assi per foratura e maschiatura simultanea HT-500U

Cinque assi simultanei, bloccaggio unico per lavorazione efficiente su più facce. Lavorazione ad alta velocità e alta precisione di superfici curve complesse e cavità complesseRisparmio di spazio, economica e pratica.

Esempio pezzo 1

Pezzo esempio 2

Esempio pezzo 3

Esempio pezzo 4

Esempio di pezzo 5

Esempio di pezzo 6

Esempio pezzo 7

Specifiche del centro di maschiatura a 5 assi HT-500U

NAME			UNIT	Specifica	Note
Corsa di lavoro	Corsa tavola (asse X)		mm	500
	Corsa slitta (asse Y)		mm	400
	Corsa testa portamandrino (asse Z)		mm	350
	Distanza dal naso del mandrino alla superficie della tavola		mm	60～410
	Distanza dal centro del mandrino alla superficie di montaggio della guida della colonna		mm	474
Tavola rotante	Tipo di azionamento		/	Tavola rotante a coppia Double Dd
	Rotantedimensione tavola		mm	Φ200
	Diametro max di lavorazione		mm	Φ350
	Numero di tavole di lavoro a T - larghezza		mm	4*12
	tavola rotanteCapacità di carico		kg	Verticale 35 / Orizzontale 45
	Potenza nominale (A/C)		kW	3.29/0.975
	Angolo di inclinazione		°	±110
	Velocità max (A/C)		giri/min	250/250
	Coppia nominale (A/C)		N.m	105/35.5
Mandrino	Potenza motore (Nominale/Corta durata)		kW	3.7/5.5
	Coppia motore (Nominale/Corta durata)		N.m	11.6/17.4
	Velocità motore mandrino		giri/min	20-24000
	Diametro mandrino		mm	Ф100
	Cono mandrino		/	BT30
Velocità	Gamma avanzamento taglio		mm/min	1-15000
Velocità	Velocità rapida assi X/Y/Z		m/min	48/48/48
Precisione	Accuratezza di posizionamento (X/Y/Z)		mm	0.006	GB/T18400.4 （intera corsa）
	Ripetibilità (X/Y/Z)		mm	0.004	GB/T18400.4 （intera corsa）
	Accuratezza di posizionamento (A/C)		arcsec	±10
	Ripetibilità (A/C)		arcsec	5
Magazzino utensili	Capacità magazzino utensili		T	21
	Peso max utensile		kg	3
	Lunghezza max utensile		mm	300
	Diametro max (pieno/vuoto adiacente)		mm	Ф60/Ф80

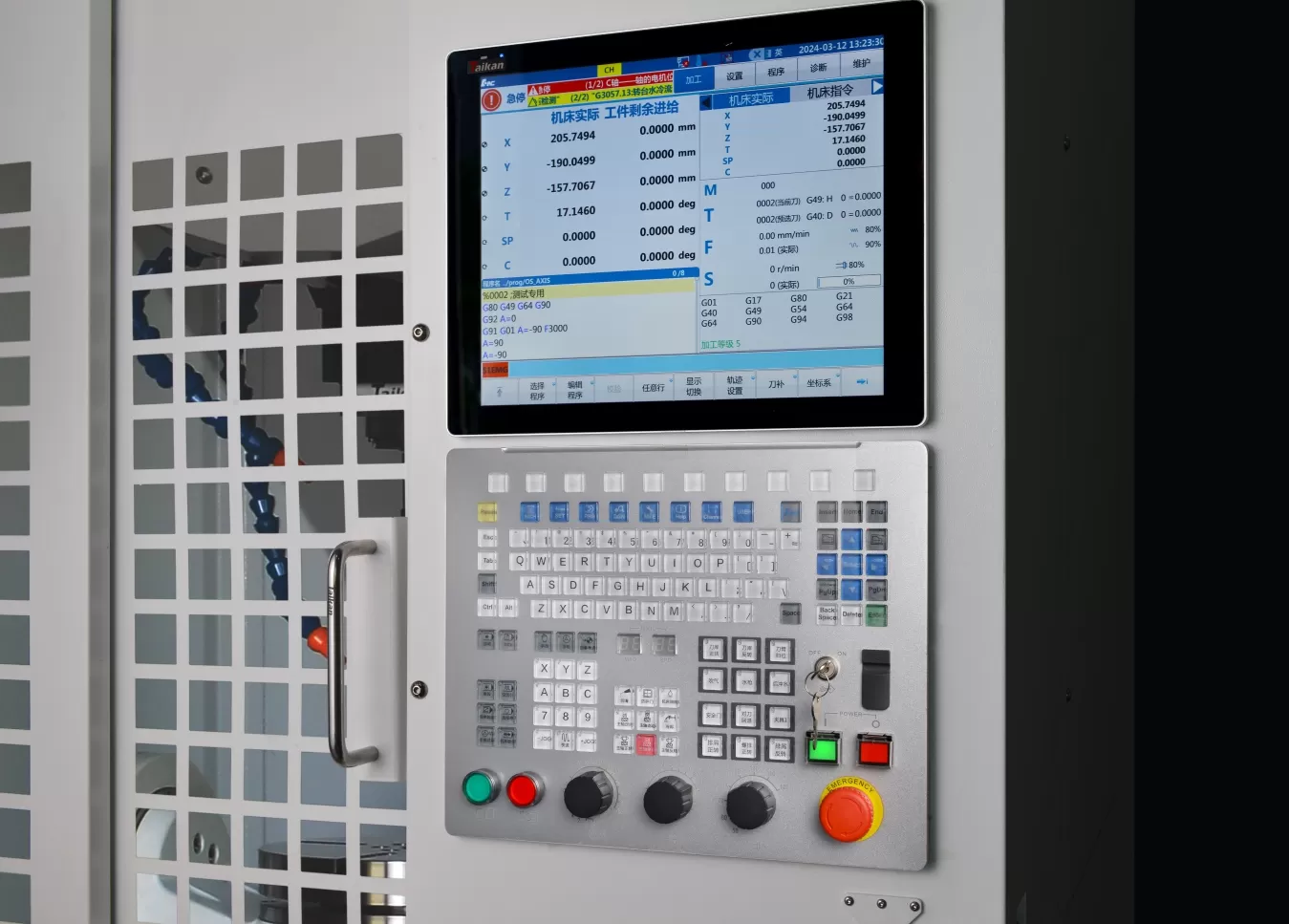

Altri	Sistema CNC			Huazhong Sistema 848D	Pacchetto B
	Sorgente aria compressa	Portata	L/min	≥200（ANR）
	Sorgente aria compressa	Pressione aria	MPa	0.6-0.8
	Potenza assorbita		kVA	20
	Capacità max serbatoio refrigerante		L	145
	Dimensioni macchina		mm	170024202520	Corrispondenti agli assi XYZ
	Peso principale (circa)		kg	3300

Le informazioni presenti in questa pagina sono solo di riferimento. Le specifiche e i dettagli potrebbero variare in seguito ad aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
