Guida ai centri di lavorazione a portale: Principi di funzionamento e consigli per la selezione

Nel panorama manifatturiero odierno, i centri di lavoro sono al centro della produzione di precisione. Tra questi, il centro di lavoro a portale si distingue per la capacità di gestire pezzi grandi, pesanti e complessi con eccezionale stabilità e precisione. Che si stiano valutando opzioni per componenti aerospaziali, attrezzature energetiche o grandi stampi, comprendere cos'è un centro di lavoro a portale, come funziona e come differisce da altre soluzioni di lavorazione CNC è essenziale per fare un investimento corretto.

Che cos'è un centro di lavoro a portale?

Uncentro di lavoro a portaleè un tipo di macchina utensile CNC che presenta una caratteristica struttura a ponte in cui una trave orizzontale (il portale) attraversa il piano di lavoro ed è sostenuta da due colonne verticali su entrambi i lati. Il mandrino, montato sul portale, si sposta lungo più assi, in genere X, Y e Z, per eseguire operazioni di fresatura, foratura, taglio e sagomatura su pezzi di grandi dimensioni.

Caratteristiche strutturali chiave

• Design a telaio a ponte:Il portale è costituito da una traversa sostenuta da due colonne, creando una struttura rigida che avvolge il pezzo in lavorazione.

• Ampio volume di lavoro:Questa struttura consente un piano di lavoro fisso e ampie corse lungo gli assi X ed Y, ideale per pezzi sovradimensionati o pesanti.

• Capacità multi-asse:I moderni centri di lavoro a portale possono essere configurati per 3 assi, 4 assi ocentro di lavoro a portale a 5 assiconfigurazioni, a seconda dei requisiti di complessità e precisione.

A differenza dei centri di lavoro tradizionali che limitano le dimensioni del pezzo, i sistemi a portale eccellono dove scala e rigidità sono fondamentali.

Principio di funzionamento del centro di lavoro a portale

In sostanza, un centro di lavoro a portale combina il controllo preciso del movimento con una struttura meccanica rigida:

1. Montaggio del pezzo: Il pezzo viene fissato saldamente su un ampio tavolo che rimane fermo durante la lavorazione.

2. Movimento del ponte: Il portale si muove lungo l'asse X sopra il pezzo, guidato da sistemi lineari di precisione.

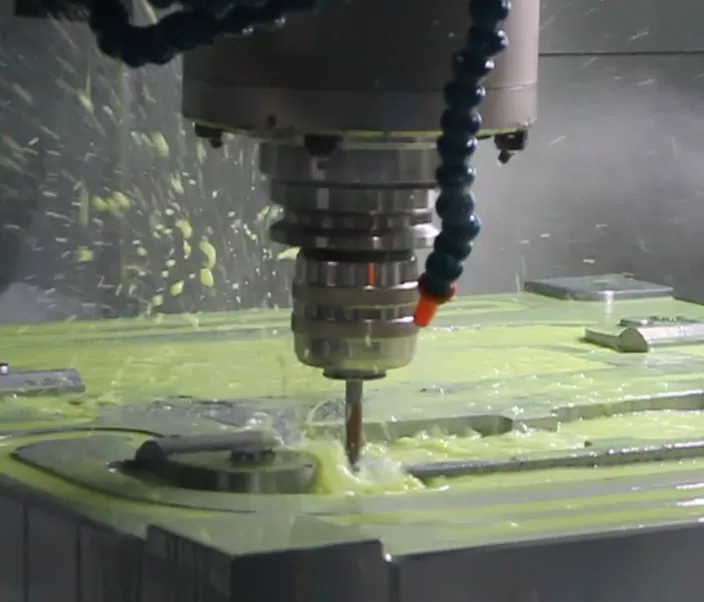

3. Movimento del mandrino: La testa del mandrino si sposta lungo il portale e regola verticalmente per lavorare il pezzo nelle direzioni Y e Z.

4. Coordinamento CNC: Il sistema di controllo CNC sincronizza tutti i movimenti degli assi con la rotazione dell'utensile e la velocità di avanzamento per eseguire percorsi di taglio complessi, solitamente generati tramite programmazione CAD/CAM.

Centro di lavoro a portale vs altri centri di lavoro CNC

La scelta della giusta piattaforma CNC dipende dalle differenze strutturali, dai requisiti di produzione e dalle esigenze applicative. Ecco comecentro di lavoro di tipo a portalele soluzioni si confrontano con le opzioni più convenzionali:

Portale vs centri di lavoro verticali (VMC)

• Scala:I VMC sono ideali per pezzi di piccole e medie dimensioni; i centri a portale gestiscono pezzi molto grandi che i tavoli o le strutture dei VMC non possono accogliere.

• Struttura:I VMC utilizzano un telaio fisso a C con il mandrino che si muove verticalmente sopra un tavolo; i centri a portale utilizzano un ponte che avvolge il pezzo.

• Rigidità:Le macchine a portale distribuiscono i carichi attraverso una struttura più ampia, offrendo una migliore resistenza alle vibrazioni e alla deformazione durante le lavorazioni pesanti.

Portale vs centri di lavoro orizzontali (HMC)

• Movimentazione del pezzo:Gli HMC eccellono nella rimozione dei trucioli e nella gestione efficiente di pezzi di medie dimensioni, ma i loro tavoli e mandrini hanno corse limitate rispetto all'ampio volume di lavoro dei sistemi a portale.

• Ambito di taglio:I sistemi a portale consentono un tavolo fisso e un'ampia gamma di corse, rendendoli più adatti per componenti sovradimensionati.

Portale vs centri di lavoro a doppia colonna

Sebbene entrambi supportino carichi pesanti e tavoli larghi, i centri a portale spesso presentano un ponte mobile su un tavolo fisso, mentre i sistemi a doppia colonna possono affidarsi a un tavolo mobile all'interno di un telaio di supporto fisso. Ogni formato ha i suoi punti di forza in rigidità ed efficienza dell'ingombro, ma i progetti a portale offrono in genere corse più ampie per pezzi di dimensioni molto grandi.

Come scegliere il centro di lavoro a portale giusto?

La scelta del centro di lavoro a portale ideale richiede la valutazione delle proprie esigenze produttive rispetto alle capacità tecniche:

1. Dimensioni e peso del pezzo

Identificare le dimensioni e il peso massimi dei pezzi che si intende lavorare. La capacità di corsa della macchina e il carico massimo del tavolo dovrebbero superare comodamente questi requisiti.

2. Configurazione degli assi

Decidere se la lavorazione standard a 3 assi è sufficiente o se contorni complessi e operazioni su più superfici beneficiano di configurazioni a 4 o 5 assi.

3. Controllo CNC e software

I sistemi CNC avanzati con integrazione CAD/CAM semplificano la programmazione e ottimizzano i percorsi utensile per una maggiore efficienza.

4. Rigidità e precisione

Cercare componenti strutturali robusti e sistemi di guida di precisione che mantengano l'accuratezza sotto carichi di taglio pesanti e lunghi cicli di lavorazione.

5. Applicazioni industriali

Abbinare le caratteristiche della macchina alle esigenze del proprio settore, che si tratti di tolleranze aerospaziali, stampi automobilistici, componenti per il settore energetico o parti di macchinari pesanti.

Conclusione: Reinventa la lavorazione di grandi pezzi con le soluzioni a portale Taikan

Un centro di lavoro a portale unisce rigidità robusta, ampi volumi di lavoro e precisione CNC per ridefinire ciò che è possibile nella lavorazione di componenti grandi e pesanti. Che si stia aggiornando linee di produzione esistenti o entrando in mercati di alta precisione come quello aerospaziale, energetico o della produzione di macchinari pesanti, un sistema a portale accuratamente selezionato offre prestazioni e affidabilità senza pari.

Se le vostre operazioni richiedono la lavorazione di pezzi sovradimensionati, pesanti o complessi con elevata ripetibilità e produttività, i centri di lavoro a portale Taikan sono progettati per affrontare queste sfide. Contattateci ora per discutere la vostra applicazione e trovare la soluzione migliore per la vostra officina.
