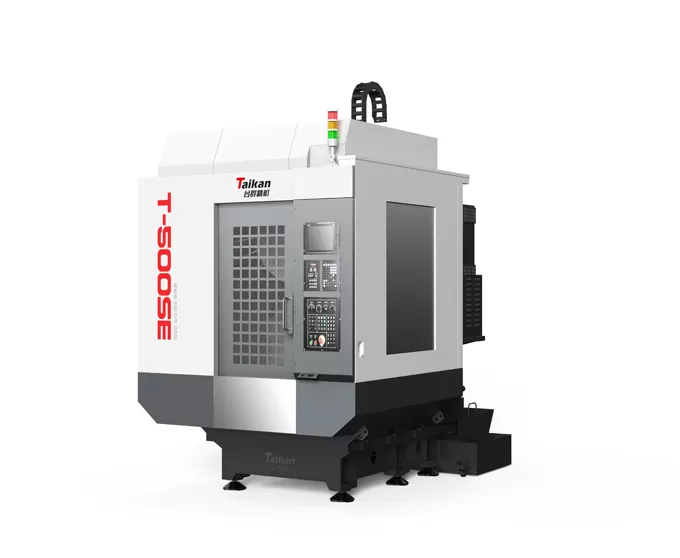

Taikan CNC: HT-500SE Centro di lavorazione per mozzi ruota ad alta velocità e alta efficienza

Caratteristica del centro di lavoro del mozzo della ruota ad alta velocità e ad alta efficienza T-500SE

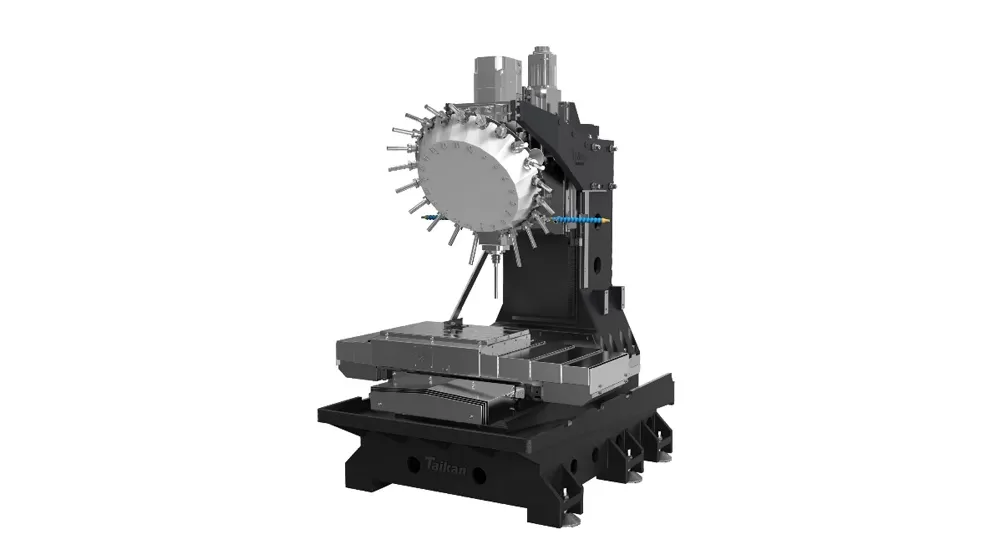

Struttura di Base

La struttura di base è progettata con analisi digitale e ingegneria di precisione, con una campata oversize con supporto a sei punti, migliora efficacemente la rigidità della macchina e la resistenza alle vibrazioni, garantire un'elevata stabilità e precisione durante il processo di lavorazione.

X, Y, asce Z

Tutti e tre gli assi sono dotati di viti a ricircolo di sfere di precisione e le guide utilizzano guide lineari ad alta precisione, garantire un funzionamento regolare e un posizionamento preciso per una eccezionale precisione e affidabilità della lavorazione.

Mandrino ad azionamento diretto

Il mandrino presenta un sistema di trasmissione ad azionamento diretto, riducendo gli errori nella maschiatura ad alta velocità e garantisce prestazioni eccellenti con un'elevata potenza di uscita nella lavorazione ad alta velocità.
Il mandrino ad alta velocità risponde rapidamente ed è dotato di cuscinetti a sfera in ceramica, prolunga in modo significativo la durata del mandrino.
Il mandrino di precisione è standard con una velocità massima fino a 20,000 giri/min, soddisfa le esigenze di lavorazione ad alta precisione e alta velocità.

Cambio utensile Servo ad alta velocità

Il sistema di cambio utensile PLC ottimizzato fornisce un processo di cambio utensile veloce e stabile, riducendo in modo significativo il tempo di cambio dello strumento e il tempo di non lavorazione, aumentando così l'efficienza di lavorazione complessiva.

L'asse Z è progettato con un'ottimizzazione per migliorare la rigidità e migliorare in modo significativo accelerazione, ridurre il tempo di traslazione minimo e aumentare ancora l'efficienza della lavorazione e la sensibilità della macchina.

Applicazione del centro di lavoro del mozzo della ruota ad alta velocità e ad alta efficienza T-500SE

Ampiamente utilizzato nelle industrie generali, nelle parti automobilistiche, nella lavorazione di piccoli stampi, nei dispositivi medici e in altri settori per la lavorazione di parti di piccole lastre, disc-shap.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del centro di lavorazione per mozzi ruota ad alta velocità e alta efficienza HT-500SE

Item			Unit	HT-500SE	Note
Corse	Corsa tavola (asse X)		mm	500
	Corsa slitta (asse Y)		mm	400
	Corsa testa portamandrino (asse Z)		mm	320
	Distanza dal naso del mandrino alla superficie del tavolo		mm	180-500
	Distanza dal centro del mandrino alla superficie di guida della colonna		mm	445
Tavolo	Dimensioni tavolo		mm	620*400
	Carico massimo		kg	250
	Cave a T (numero di cave - larghezza cava * interasse)		mm	3-14*120
Mandrino	Potenza motore (nominale / breve periodo)		kW	3.7/5.5
	Coppia motore (nominale / breve periodo)		N.m	14.1/21
	Velocità motore mandrino		rpm	20-20000
	Cono mandrino		/	BT30
Velocità	Gamma velocità di avanzamento di taglio		mm/min	1-15000
Velocità	Velocità rapida assi X/Y/Z		m/min	48/48/48
Precisione	Precisione di posizionamento (X/Y/Z)		mm	0.006	GB/T 18400.4 (Corsa totale)
Precisione	Ripetibilità (X/Y/Z)		mm	0.004	GB/T 18400.4 (Corsa totale)
Magazzino utensili	Capacità magazzino utensili		pcs	21
	Peso massimo utensile		kg	3
	Lunghezza massima utensile		mm	300
	Diametro massimo utensile (pieno / adiacente vuoto)		mm	Ф60/Ф80
Altro	Sistema CNC			Mitsubishi M80VB
	Alimentazione aria	Flow	L/min	≥200 (ANR)
	Alimentazione aria	Pressione aria	MPa	0.6-0.8
	Capacità apparecchiatura		kVA	15
	Capacità massima serbatoio refrigerante		L	145
	Dimensioni macchina		mm	166024802330	Corrispondente agli assi XYZ
	Peso (circa)		kg	2790

Le informazioni in questa pagina sono solo di riferimento. Specifiche e dettagli potrebbero cambiare a seguito di aggiornamenti o miglioramenti del prodotto. Per maggiori informazioni, contattateci.
