Name: Centro di Lavoro a Portale con Mandrino a Trasmissione Diretta HG-V1218D
Brand: Taikan Machine
Availability: InStock

Caratteristica del centro di lavoro a portale con mandrino ad azionamento diretto HG-V1218D

Struttura della macchina

Design integrato: la macchina presenta una struttura di tipo gantry con una colonna integrata e traversa, aumentando la rigidità generale.
Sistema di bilanciamento dell'asse Z: utilizza la pressione dell'azoto per controbilanciare il peso della scatola del mandrino e della ram, riducendo il carico sul servomotore. Questo riduce al minimo le vibrazioni e le deformazioni, migliora la precisione e la stabilità della lavorazione. In aggiunta, riduce l'usura meccanica, prolunga la durata della macchina.

Sistema di movimento a 3 assi

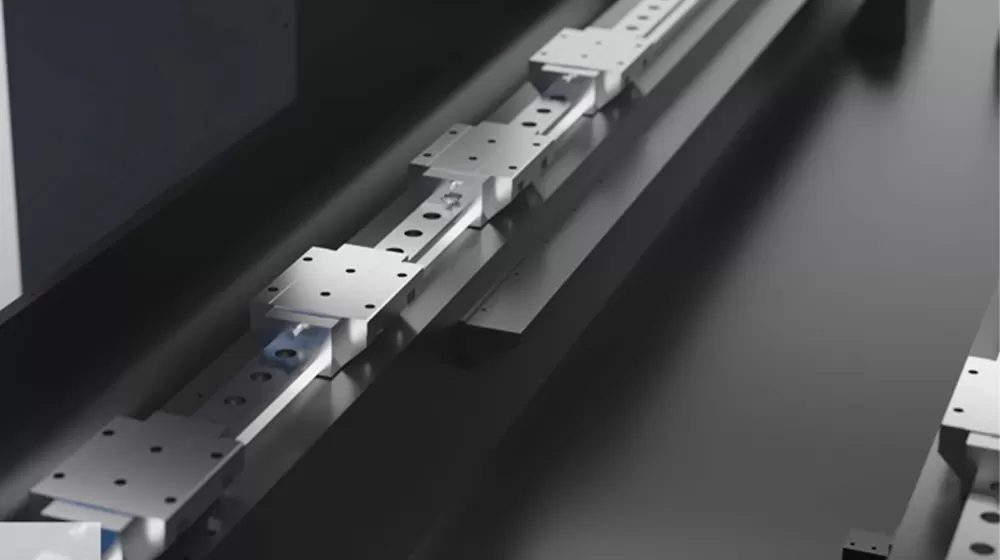

Guida a 3 assi: adotta un design della guida lineare a rulli, fornisce una risposta dinamica rapida e un'elevata precisione, garantisce un funzionamento regolare senza strisciamento.
Sistema di azionamento: il servomotore è accoppiato direttamente con una vite a ricircolo di sfere ad alta precisione, combinato con una struttura fissa pre-tensionata su entrambe le estremità, con un'elevata precisione e stabilità della trasmissione.

Mandrino ad alta velocità direttamente accoppiato

Mandrino ad alta velocità: mandrino ad accoppiamento diretto BT40 con una velocità massima di 12,000 giri/min, che offre un'eccellente efficienza e prestazioni di taglio.
Prevenzione del liquido di raffreddamento: l'estremità anteriore del mandrino presenta una struttura di tenuta a labirinto e un sistema di protezione della cortina d'aria, impedisce efficacemente al liquido di raffreddamento di entrare nei cuscinetti del mandrino, prolungare la vita utile.
Controllo termico: dotato di una funzione di soffiaggio dell'aria centrale e di un sistema di raffreddamento automatico della circolazione, riducendo in modo significativo l'aumento della temperatura e la deformazione termica, garantire un'elevata precisione e stabilità della lavorazione.

ATC

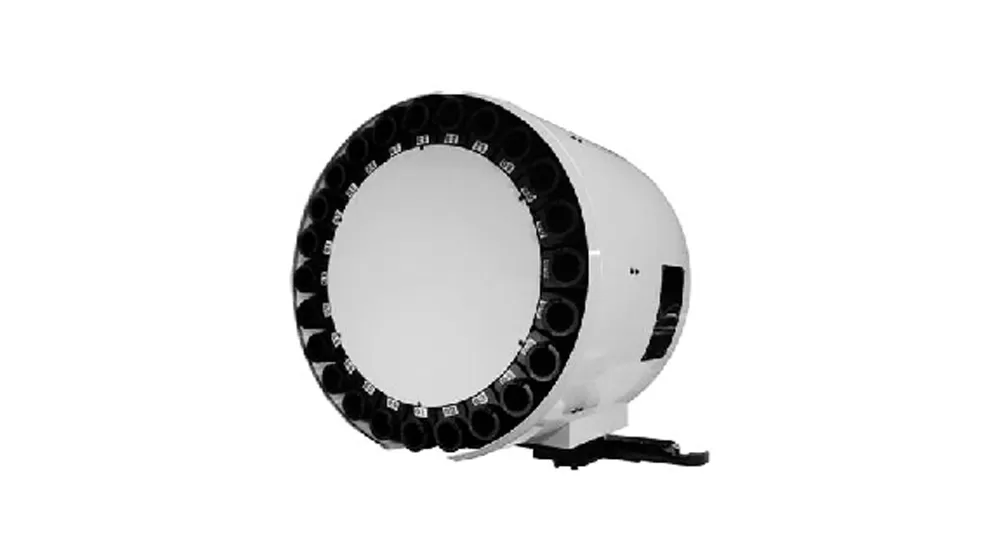

Caricatore per dischi a 24 utensili

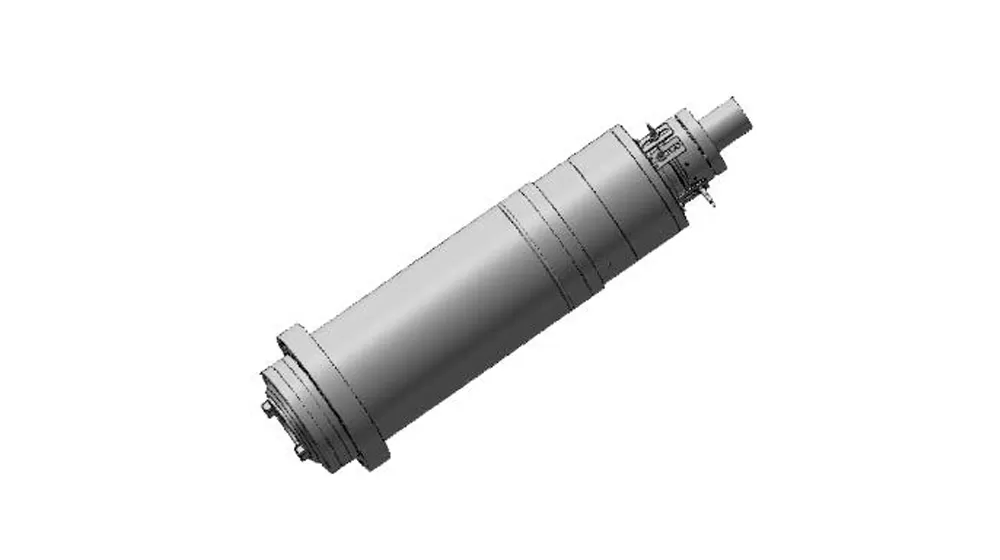

Mandrino ad alta velocità direttamente accoppiato

Applicazione del centro di lavorazione a portale con mandrino a azionamento diretto HG-V1218D

La serie di macchine è utilizzata principalmente per la lavorazione ad alta velocità e alta precisione di parti in settori quali componenti automobilistici, stampi, macchine per l'edilizia, valvole, trasporto ferroviario, energia, macchinari agricoli e macchinari per l'estrazione del carbone.

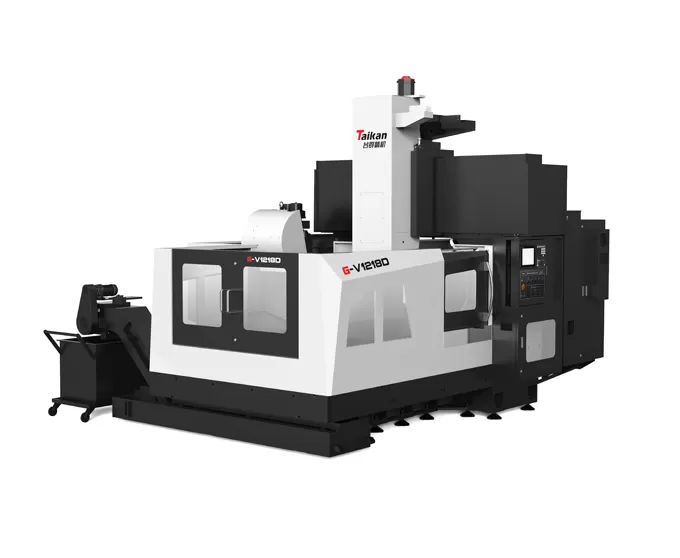

Centro di lavoro a portale con mandrino ad azionamento diretto G-V1218D

Item			Unit	HG-V1218D	HG-V1220D	HG-V1225D	HG-V1230D	HG-V1630D	HG-V1220D（BT50）
Corse	Corsa asse X		mm	1800	2100	2600	3150	3150	2100
	Corsa asse Y		mm	1380 (+50 cambio utensile)	1500			1800	1500 (+50 cambio utensile)
	Corsa asse Z		mm	700					700
	Distanza dall'estremità del mandrino al piano di lavoro		mm	150～850	195～895				100～800
	Larghezza utile del portale		mm	1350	1560			1800	1560
Tavola	Dimensioni tavola (Lungh. × Largh.)		mm	1800*1250	2000*1250	2500*1250	3000*1250	3000*1600	2000*1250
	Carico massimo		kg	4000	4000	5000	6000	8000	4000
	Cave a T (Larghezza×Passo×Qtà)		mm	22×160×7	22×160×7			22×160×9	22×160×7
Mandrino	Tipo di azionamento		/	Collegamento diretto					Collegamento diretto
	Velocità massima del mandrino		giri/min	12000					8000 (Opz. 10000)
	Potenza mandrino (Nominale/Di picco)		kW	11/15					15/18,5 (Opz. 11/15)
	Coppia (Nominale/Di picco)		N.m	52.5/95.5					143/236 (Opz. 52,5/95,5)
	Conicità mandrino		/	BBT40/BT40					BT50 (Opz. BBT50)
ATC (Opz.)	Numero utensili		T	24					Opz. 24
	Diametro massimo utensile (Pieno/Adiacente)		mm	Φ80/Φ150					Opz. Φ110/Φ200
	Lunghezza massima utensile		mm	250					Opz. 350
	Peso massimo utensile		kg	7					Opz. 18
Velocità	Gamma velocità di avanzamento (Taglio)		m/min	10					10
	Velocità rapida (Assi X/Y/Z)		m/min	20/20/16		16/16/12			16/16/12
Precisione	Precisione di posizionamento		mm	0.015/0.012/0.012		0.02/0.015/0.012			0.015/0.012/0.012
	Ripetibilità		mm	0.008/0.008/0.008		0.012/0.008/0.008			0.008/0.008/0.008
Altro	Contrappeso asse Z		/	Bilanciamento ad azoto					Bilanciamento ad azoto
	Sistema CNC		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)					Mitsubishi M80
	Alimentazione aria compressa	Flow	L/min	280（ANR）					280（ANR）
		Pressione	MPa	0,5~0,8					0,5~0,8
	Potenza elettrica totale		kVA	40					40
	Capacità serbatoio refrigerante		L	400					400
	Dimensioni macchina	Lunghezza	mm	5000	5100	6300	7800	7800	5100
		Larghezza	mm	4700	4900			5400	4800
		Altezza	mm	4400	4550			4550	4550
	Protezione macchina		-	Lamiera perimetrale completa					Lamiera perimetrale completa

Le informazioni in questa pagina sono solo di riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramenti del prodotto. Per ulteriori informazioni, contattateci.
