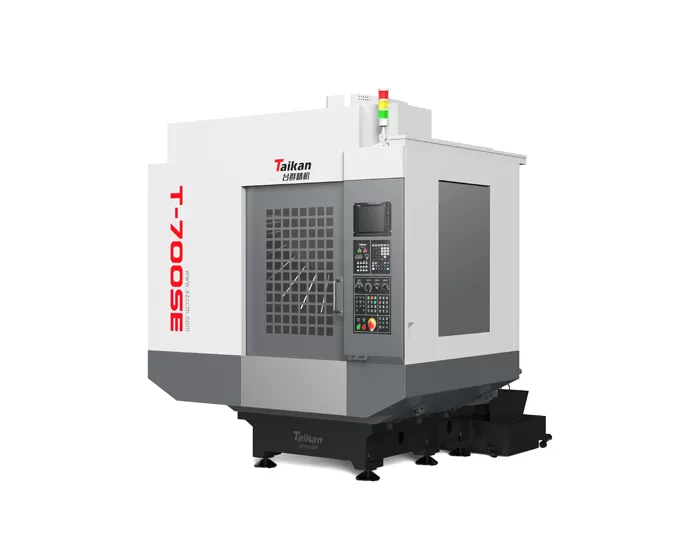

HT-700SE Centro di lavorazione per mozzi ruote ad alta velocità e alta efficienza

Corse

Corsa tavola (asse X)

mm

700

Corsa slitta (asse Y)

mm

400

Corsa testa (asse Z)

mm

320

Distanza dal naso del mandrino al piano della tavola

mm

140-460

Distanza dal centro del mandrino alla guida della colonna

mm

445

Tavola

Dimensioni tavola

mm

800*400

Carico max.

kg

250

Scanalature a T (numero di scanalature - larghezza × passo)

mm

3-18*125

Mandrino

Potenza motore (nominale/breve durata)

kW

3.7/5.5

Coppia motore (nominale/breve durata)

N.m

14.1/21

Velocità motore mandrino

rpm

20-20000

Cono mandrino

/

BT30

Velocità

Gamma velocità di avanzamento taglio

mm/min

1-15000

Velocità rapida assi X/Y/Z

m/min

48/48/48

Precisione

Precisione di posizionamento (X/Y/Z)

mm

0.006

GB/T 18400.4（Corsa completa）

Ripetibilità (X/Y/Z)

mm

0.004

Magazzino utensili

Capacità magazzino utensili

pcs

21

Peso max. utensile

kg

3

Lunghezza max. utensile

mm

300

Diametro max. utensile (pieno/vuoto adiacente)

mm

Ф60/Ф80

Altro

Sistema CNC

Mitsubishi M80VB

Alimentazione aria

Flow

L/min

≥200（ANR）

Pressione aria

MPa

0.6-0.8

Potenza installata

kVA

15

Capacità max. serbatoio refrigerante

L

145

Dimensioni macchina

mm

2000*2480*2330

Riferite agli assi X*Y*Z

Peso (ca.)

kg

2860
