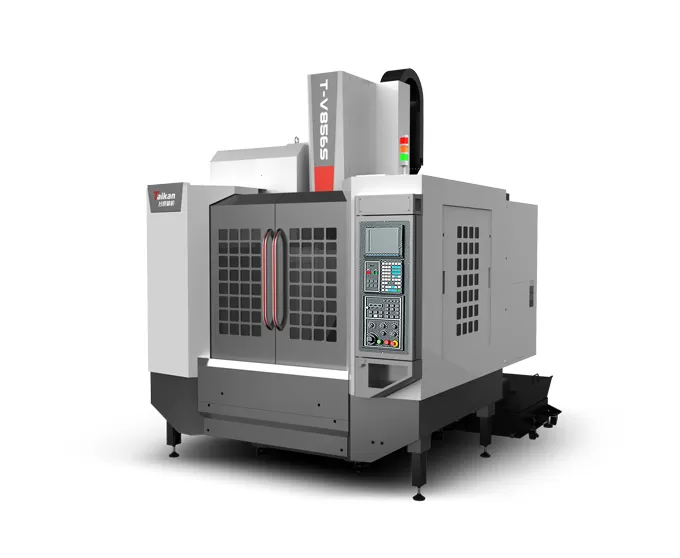

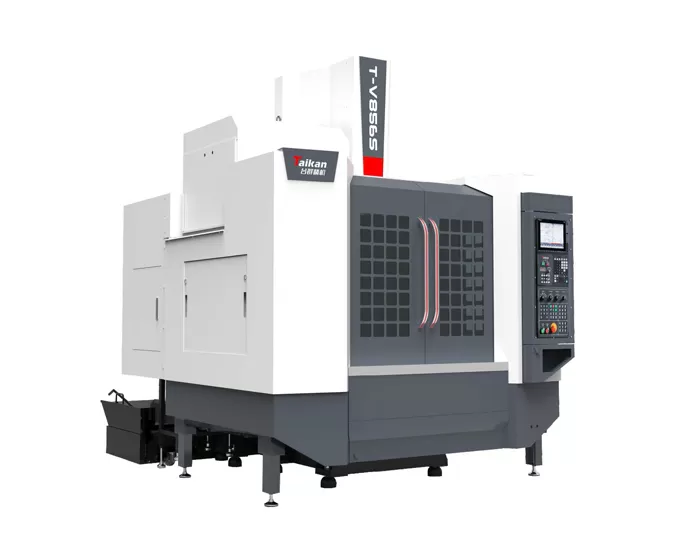

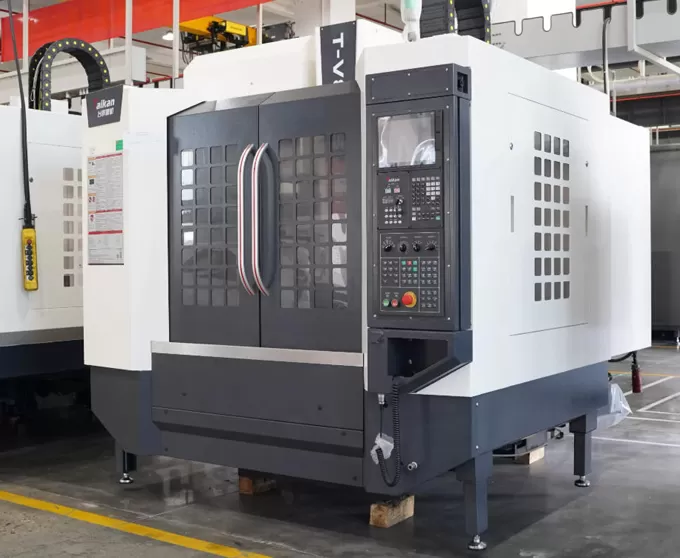

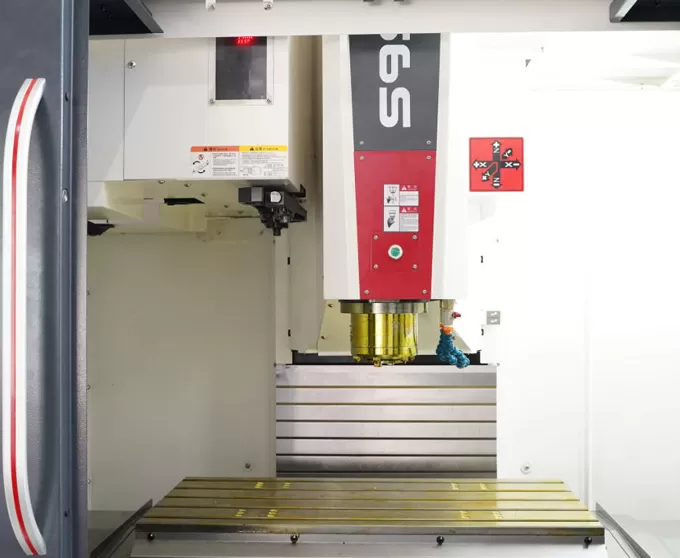

Name: T-V856S centro di lavoro verticale ad alta velocità e ad alta efficienza
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristiche del centro di lavoro verticale ad alta velocità e ad alta efficienza T-V856S

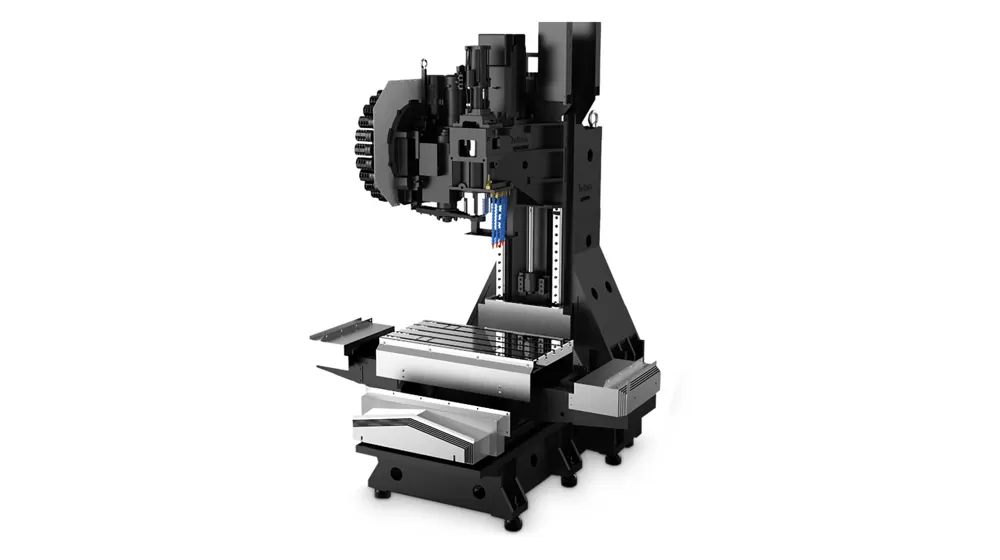

Struttura della macchina

Colonna fissa, tavola scorrevole di tipo incrociato: questo design fornisce un supporto solido ed è adatto per il taglio ad alta velocità.

Base grande e stabile, colonna A forma di A ad alta rigidità e ampia portata: riduce le vibrazioni e le deformazioni, garantisce un'elevata rigidità.

Stampaggio a sabbia in resina di alta qualità, ghisa ad alta resistenza: garantisce rigidità e stabilità della macchina, riduce la deformazione e mantiene la precisione a lungo termine.

Guide e viti a ricircolo di sfere

Guide lineari a rulli: alta rigidità, basso attrito e basso rumore.

C3-class viti a ricircolo di sfere, struttura di pretensione: riduce gli effetti di espansione termica, fornisce una precisione più stabile e i cuscinetti autolubrificanti prolungano la durata.

Lavorazione.

Mandrino

Mandrino ad alta velocità (BT40-12000r/min): dotato di una testa di connessione diretta, la parte anteriore del mandrino presenta un design a labirinto con una protezione della cortina d'aria per evitare che il liquido di raffreddamento penetri nei cuscinetti del mandrino.

Rivista di attrezzi

Rivista di utensili a braccio tascabile a 24 tasche: buona stabilità, cambio utensile affidabile e garanzia continua.

Applicazione del centro di lavoro verticale ad alta velocità e ad alta efficienza T-V856S

La macchina utensile è adatta per la lavorazione multi-varietà di piccoli lotti di parti complesse come componenti a forma di scatola di medie e piccole dimensioni, piastre, dischi, valvole, alloggiamenti, E stampi. È ampiamente utilizzato in settori come parti di precisione, prodotti 5G, hardware, parti automobilistiche e dispositivi medici.

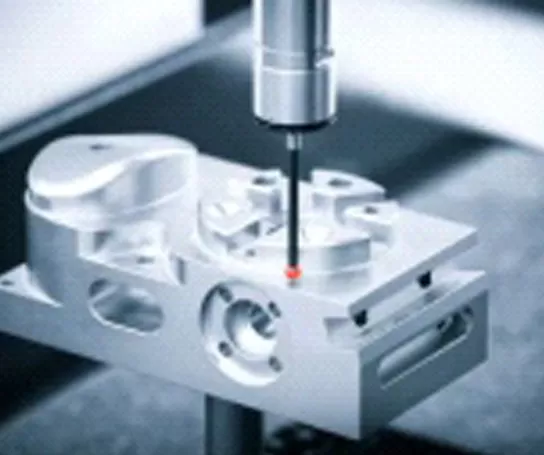

Pezzo esempio 1

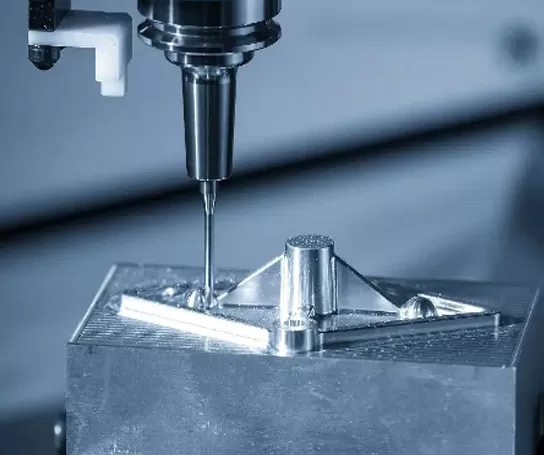

Pezzo esempio 2

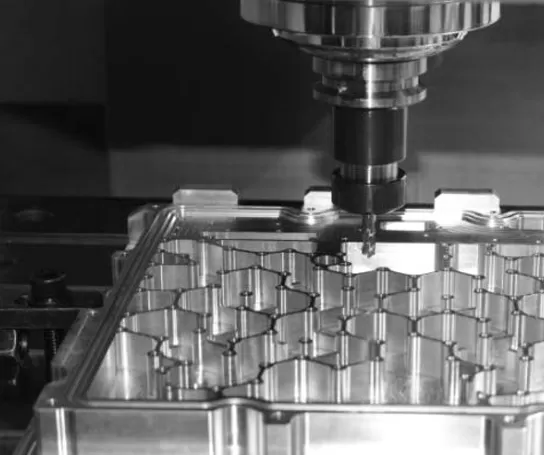

Pezzo esempio 3

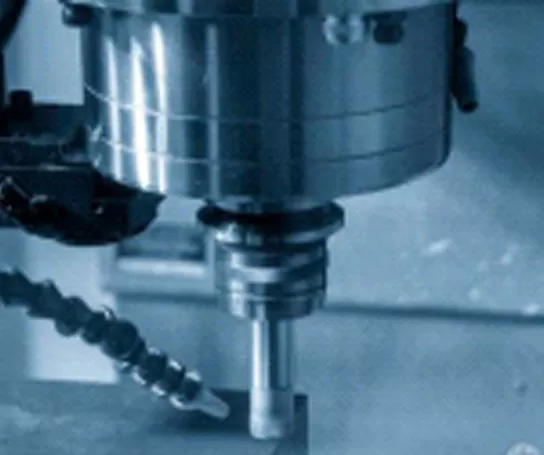

Esempio di pezzo 4

Specifiche del centro di lavoro verticale ad alta velocità e ad alta efficienza T-V856S

Articolo			Unità	T-V856S	Note
Viaggio	Viaggio in tavola (asse X)		Mm	800
	Sella da viaggio (asse Y)		Mm	550
	Headstock travel (asse Z)		Mm	600
	Distanza dal naso del mandrino alla superficie del tavolo		Mm	125 ~ 725
	Distanza dal centro mandrino alla superficie di guida della colonna		Mm	590
Piano di lavoro	Dimensioni del tavolo		Mm	1000*500
	Carico massimo (carico uniforme)		Kg	500
	T-slot (numero di slot-larghezza slot * spaziatura)		Mm	5-18*100
Mandrino	Potenza del motore (nominale/breve tempo)		KW	7.5/11
	Coppia motore (nominale/breve tempo)		N.m	35.8/95.5
	Gamma di velocità		R/min	50 ~ 12000 (direttamente accoppiato)
	Diametro mandrino		Mm	Amazon150
	Cono mandrino		/	BBT40
	Specifiche del rivetto		/	P40T-I(MAS403)
Velocità	Gamma di velocità di taglio dell'alimentazione		Mm/min	1-10000
	Velocità di traslazione rapida dell'asse X/Y/Z		M/min	48/48/48
Precisione	Precisione di posizionamento (X/Y/Z)		Mm	0.008	GB/T18400.4 (viaggio completo)
	Ripetizione (X/Y/Z)		Mm	0.005
Rivista di attrezzi	Capacità dello strumento		Pz	24
	Peso massimo dello strumento		Kg	7
	Lunghezza massima dell'utensile		Mm	250
	Diametro Max.		Mm	0. 75/0. 150
Altri	Sistema CNC		/	Mitsubishi M80VB
	Sorgente d'aria	Flusso	L/min	≥ 280(ANR)
		Pressione dell'aria	MPa	0.6 ~ 0.8
	Capacità dell'attrezzatura		KVA	25
	Capacità del serbatoio del liquido di raffreddamento		L	300
	Dimensioni della macchina		Mm	224031213026	Corrispondente all'asse X * Y * Z
	Peso (circa)		Kg	4600

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
