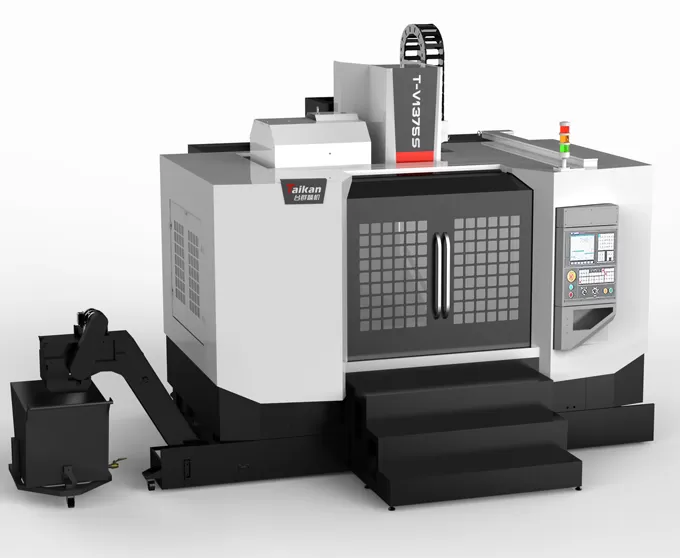

Name: T-V1375S centro di lavoro verticale ad alta velocità e ad alta efficienza
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristiche del centro di lavoro verticale ad alta velocità e ad alta efficienza T-V1375S

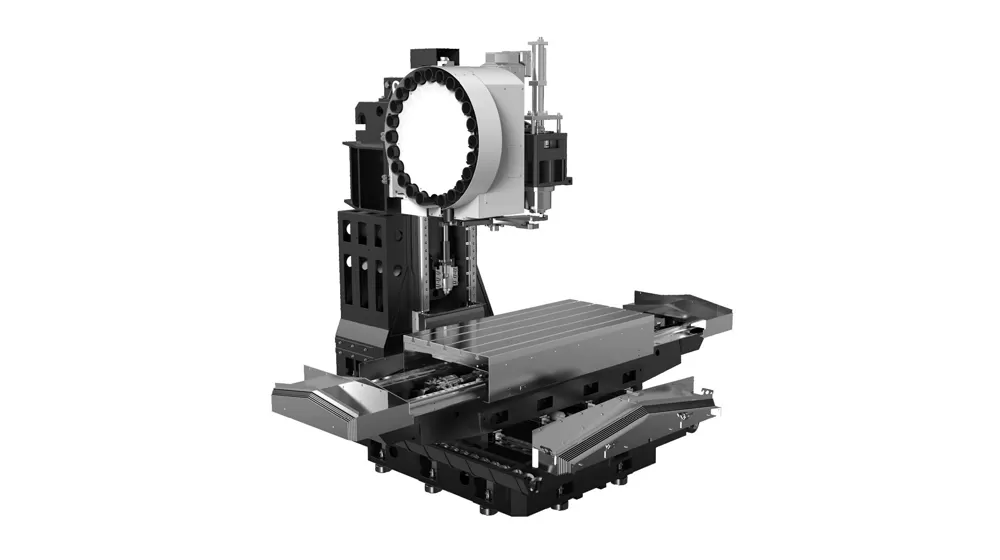

Struttura della macchina

Colonna fissa, tavola scorrevole di tipo incrociato: questo design fornisce un supporto solido ed è adatto per il taglio ad alta velocità.

Base grande e stabile, colonna A forma di A ad alta rigidità e ampia portata: riduce le vibrazioni e le deformazioni, garantisce un'elevata rigidità.

Stampaggio a sabbia in resina di alta qualità, ghisa ad alta resistenza: garantisce rigidità e stabilità della macchina, riduce la deformazione e mantiene la precisione a lungo termine.

Guide e viti a ricircolo di sfere

Guide lineari a rulli: alta rigidità, basso attrito e basso rumore.

C3-class viti a ricircolo di sfere, struttura di pretensione: riduce gli effetti di espansione termica, fornisce una precisione più stabile e i cuscinetti autolubrificanti prolungano la durata.

Lavorazione.

Mandrino

Mandrino ad alta velocità (BT40-12000r/min): dotato di una testa di connessione diretta, la parte anteriore del mandrino presenta un design a labirinto con una protezione della cortina d'aria per evitare che il liquido di raffreddamento penetri nei cuscinetti del mandrino.

Rivista di attrezzi

Rivista di utensili a braccio tascabile a 24 tasche: buona stabilità, cambio utensile affidabile e garanzia continua.

Applicazione del centro di lavoro verticale ad alta velocità e ad alta efficienza T-V1375S

La macchina utensile è adatta per la lavorazione multi-varietà di piccoli lotti di parti complesse come componenti a forma di scatola di medie e piccole dimensioni, piastre, dischi, valvole, alloggiamenti, E stampi. È ampiamente utilizzato in settori come parti di precisione, prodotti 5G, hardware, parti automobilistiche e dispositivi medici.

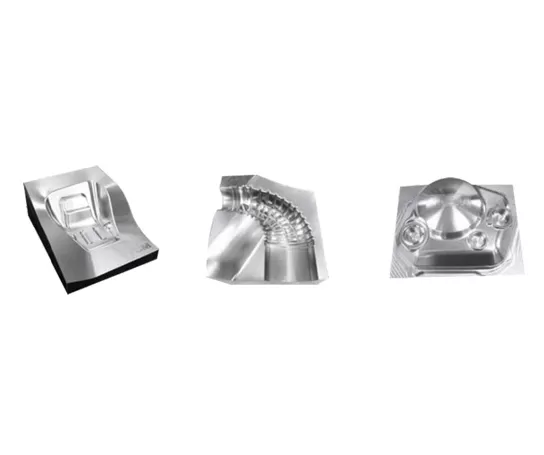

Pezzo esempio 1

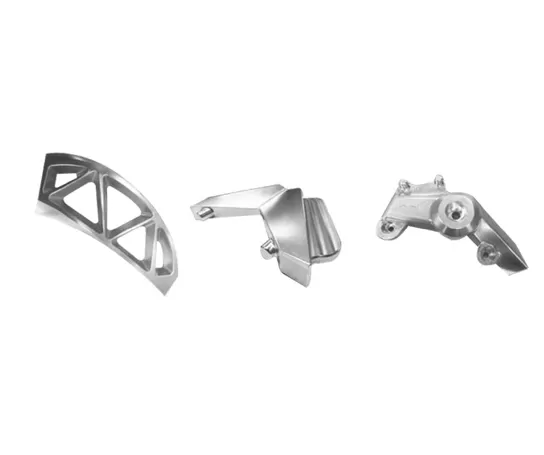

Pezzo esempio 2

Specifiche del centro di lavoro verticale ad alta velocità e ad alta efficienza T-V1375S

Articolo			Unità	T-V1375S	Note
Viaggio	Viaggio in tavola (asse X)		Mm	1350
	Sella da viaggio (asse Y)		Mm	750
	Headstock travel (asse Z)		Mm	750
	Distanza dal naso del mandrino alla superficie del tavolo		Mm	120 ~ 870
	Distanza dal centro mandrino alla superficie di guida della colonna		Mm	826
Piano di lavoro	Dimensioni del tavolo		Mm	1500*750
	Carico massimo (carico uniforme)		Kg	1300
	T-slot (numero di slot-larghezza slot * spaziatura)		Mm	5-18*150
Mandrino	Potenza del motore (nominale/breve tempo)		KW	15/18.5
	Coppia motore (nominale/breve tempo)		N.m	143/191
	Gamma di velocità		R/min	50 ~ 6000 (cintura)
	Diametro mandrino		Mm	Graph190
	Cono mandrino		/	BT50
	Specifiche del rivetto		/	P50T-I(MAS403)
Velocità	Gamma di velocità di taglio dell'alimentazione		Mm/min	1-10000
Velocità	Velocità di traslazione rapida dell'asse X/Y/Z		M/min	24/24/20
Precisione	Precisione di posizionamento (X/Y/Z)		Mm	0.015	GB/T18400.4 (viaggio completo)
Precisione	Ripetizione (X/Y/Z)		Mm	0.008	GB/T18400.4 (viaggio completo)
Rivista di attrezzi	Capacità dello strumento		Pz	24
	Peso massimo dello strumento		Kg	15
	Lunghezza massima dell'utensile		Mm	300
	Diametro Max.		Mm	0/105/0/210
Altri	Contrappeso asse Z			Bilanciamento dell'azoto
	Sistema CNC		/	FANUC 0i-MF Plus(5)
	Sorgente d'aria	Flusso	L/min	280(ANR)
	Sorgente d'aria	Pressione dell'aria	MPa	0.6 ~ 0.8
	Capacità dell'attrezzatura		KVA	35
	Capacità del serbatoio del liquido di raffreddamento		L	400
	Dimensioni della macchina		Mm	5050x3680x3440	Con pedale trasportatore a chip
	Peso (circa)		Kg	10500

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
