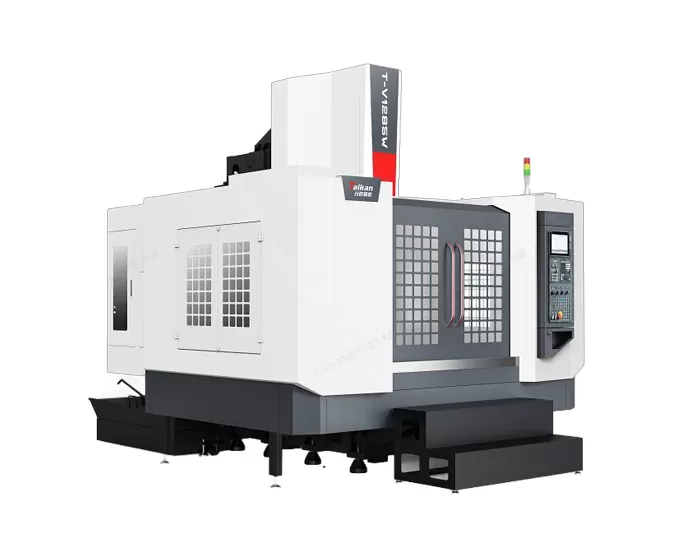

Name: T-V1285W centro di lavoro del mozzo della ruota ad alta precisione e alta efficienza
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristiche del centro di lavoro del mozzo della ruota ad alta precisione e alta efficienza T-V1285W

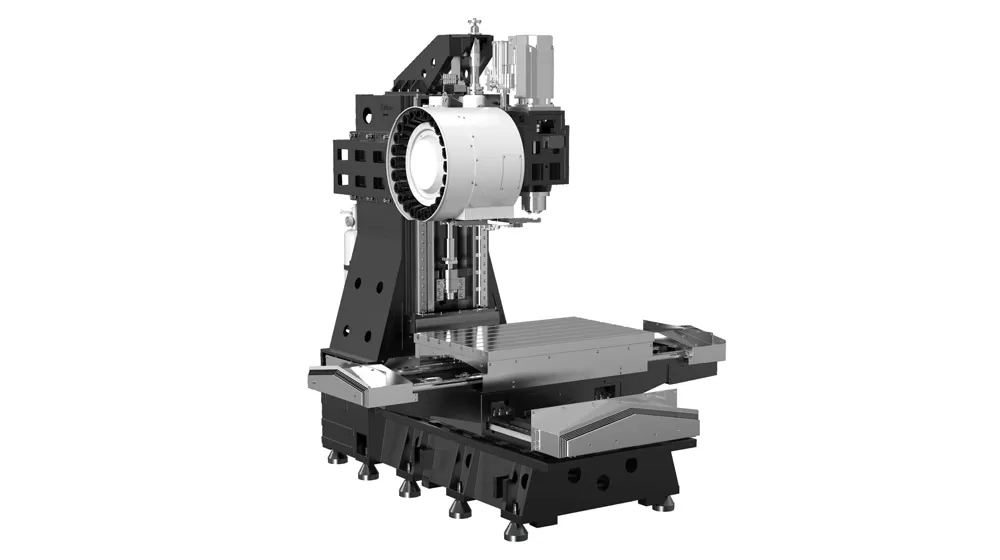

Struttura della macchina

Progettato appositamente per la lavorazione di mozzi ruota per automobili fino a 26 pollici, con una corsa larga, velocità di elaborazione rapida, elevata rigidità e precisione.

Struttura A scorrimento incrociato A colonna fissa, base stabile e colonne A-frame di grandi dimensioni non garantiscono vibrazioni o deformazioni durante il taglio ad alta velocità.

Asse Z ottimizzato

L'asse Z presenta un bilanciamento dell'azoto e un design a sei blocchi, garantisce un movimento liscio ad alta velocità e lo rende ideale per la lavorazione di superfici lucide.

Mandrino

La macchina presenta un'unità mandrino ad alta velocità di Taikan, dotata di una testa di connessione diretta da BT40-12000 giri/min. La parte anteriore del mandrino utilizza un design a labirinto con una protezione della cortina d'aria, impedisce ai fluidi di taglio di entrare nei cuscinetti del mandrino.

Rivista di attrezzi

La macchina è dotata di una rivista di utensili a braccio a 24 tasche di Taikan, nota per la sua qualità affidabile e prestazioni stabili.

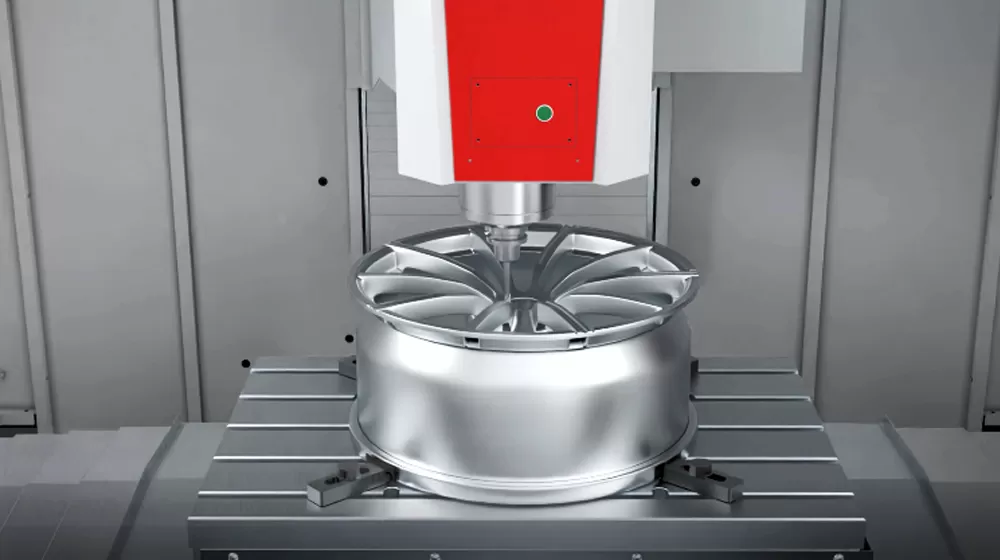

Applicazione del centro di lavoro del mozzo della ruota ad alta precisione e alta efficienza T-V1285W

Il pezzo può eseguire automaticamente e in modo continuo operazioni di lavorazione multiple, tra cui fresatura, foratura, alesatura, alesatura, svasatura, rivestimento spot e maschiatura in una singola configurazione. Dotato di un design lungo della corsa dell'asse Y, questo sistema è particolarmente adatto per la lavorazione di pezzi quadrati o circolari, ed è stato ampiamente applicato nella produzione di hub per ruote per veicoli di nuova energia da 26 pollici che adotta processi di colata/forgiatura e tecnologia di fucinatura semisolida.

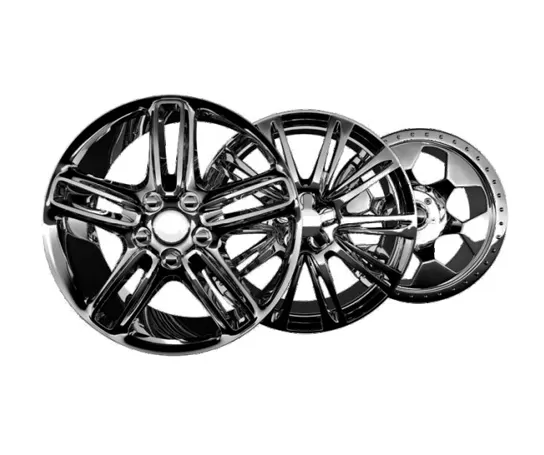

Pezzo esempio 1

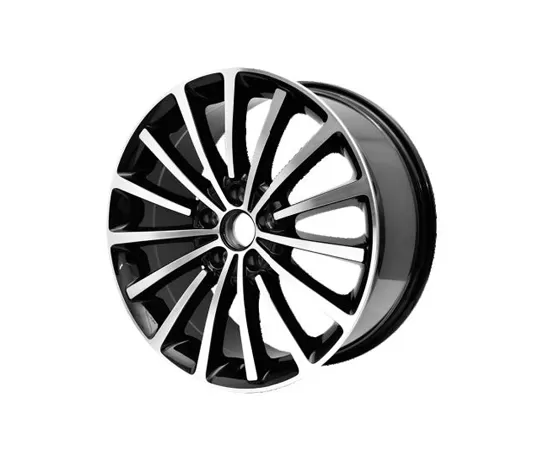

Pezzo esempio 2

Specifiche del T-V1285W

Articolo			Unità	T-V1285W	Note
Viaggio	Viaggio in tavola (asse X)		Mm	1200
	Sella da viaggio (asse Y)		Mm	850
	Headstock travel (asse Z)		Mm	700
	Distanza dal naso del mandrino alla superficie del tavolo		Mm	80-780
	Distanza dal centro mandrino alla superficie di guida della colonna		Mm	921
Piano di lavoro	Dimensioni del tavolo		Mm	1300x850
	Carico massimo (carico uniforme)		Kg	1000
	T-slot (numero di slot-larghezza slot * spaziatura)		Mm	7-18x125
Mandrino	Potenza del motore (nominale/breve tempo)		KW	11/15
	Coppia motore (nominale/breve tempo)		N.m	52.5/118
	Gamma di velocità		R/min	50 ~ 12000 (direttamente accoppiato)
	Diametro mandrino		Mm	Amazon150
	Cono mandrino		/	BT40
	Specifiche del rivetto		/	P40T-I(MAS403)
Velocità	Gamma di velocità di taglio dell'alimentazione		Mm/min	1-10000
Velocità	Velocità di traslazione rapida dell'asse X/Y/Z		M/min	24/24/16
Precisione	Precisione di posizionamento (X/Y/Z)		Mm	0.01	GB/T18400.4 (viaggio completo)
Precisione	Ripetizione (X/Y/Z)		Mm	0.007	GB/T18400.4 (viaggio completo)
Rivista di attrezzi	Capacità dello strumento		Pz	24
	Peso massimo dello strumento		Kg	7
	Lunghezza massima dell'utensile		Mm	250
	Diametro Max.		Mm	0. 75/0. 150
Altri	Sistema CNC		/	FANUC 0I-MF
	Sorgente d'aria	Flusso	L/min	≥ 280(ANR)
	Sorgente d'aria	Pressione dell'aria	MPa	0.6 ~ 0.8
	Capacità dell'attrezzatura		KVA	40
	Capacità del serbatoio del liquido di raffreddamento		L	350
	Dimensioni della macchina		Mm	3000x4080x3200	Corrispondente all'asse X * Y * Z
	Peso (circa)		Kg	9200

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo dei sistemi

Mitsubishi

FANUC

Siemens

Taikan

Ultime notizie e Media su Taikan

May 28 2025

Invito | Die & mold China 2025 |

Siamo elettrizzati di invitarti a visitare lo stand di Taikan W4-B220 a DIE & mold CHINA 2025! Data: giugno 4-7, 2025 sede: Shanghai New International Expo Center (2345 Longyang Road, Pudong, Shanghai, Ch...

May 26 2025

Taikan enciclopedia |

Il tornio verticale CNC è una macchina utensile CNC ad alta precisione e alta efficienza ampiamente utilizzata in vari campi di lavorazione dei metalli. L'asse del mandrino della macchina è verticale all'orizzontale p...

T-V1285W centro di lavoro del mozzo della ruota ad alta precisione e alta efficienza

Caratteristiche del centro di lavoro del mozzo della ruota ad alta precisione e alta efficienza T-V1285W

Applicazione del centro di lavoro del mozzo della ruota ad alta precisione e alta efficienza T-V1285W

Specifiche del T-V1285W

Controllo dei sistemi

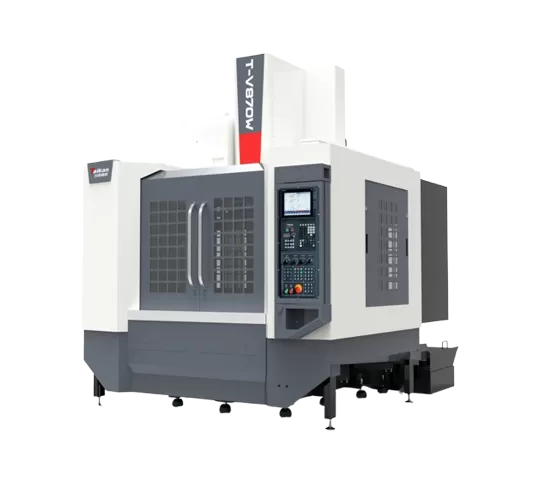

Correlati Lavorazione del mozzo serie W
