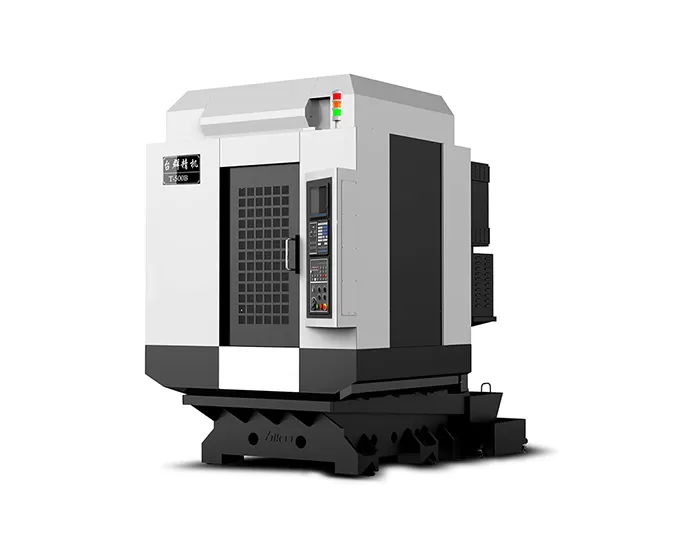

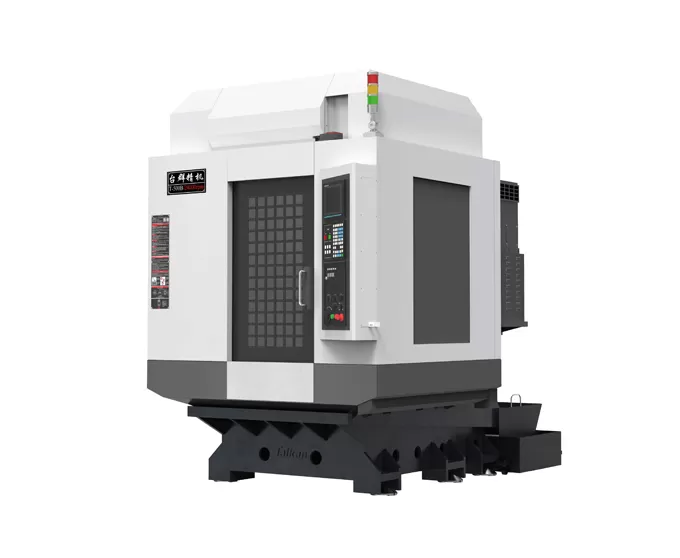

Name: T-500B centro di lavoro per foratura e fresatura ad alta velocità e alta precisione
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristiche del centro di lavoro per foratura e fresatura ad alta velocità e alta precisione T-500B

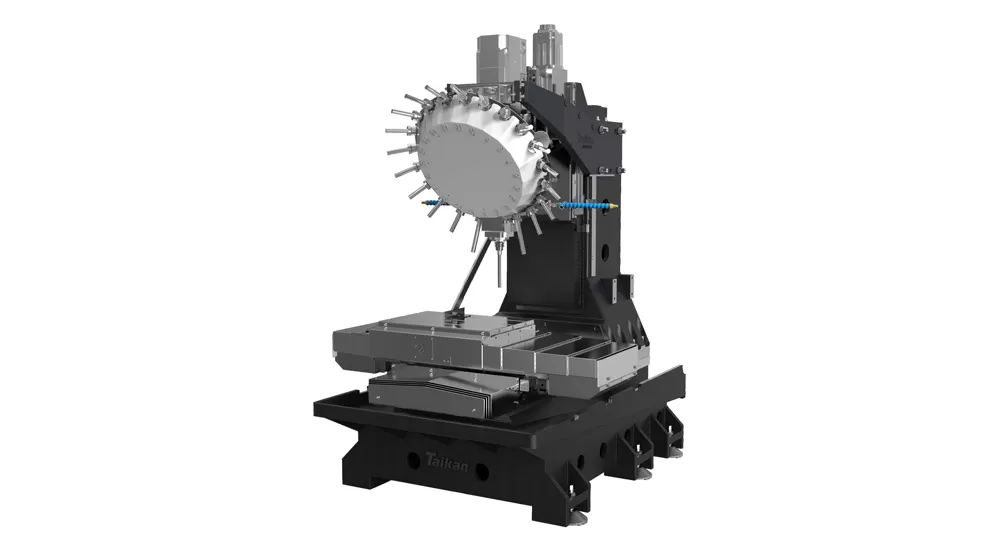

Struttura di Base

La struttura di base è progettata con analisi digitale e ingegneria di precisione, con una campata oversize con supporto a sei punti, migliora efficacemente la rigidità della macchina e la resistenza alle vibrazioni, garantire un'elevata stabilità e precisione durante il processo di lavorazione.

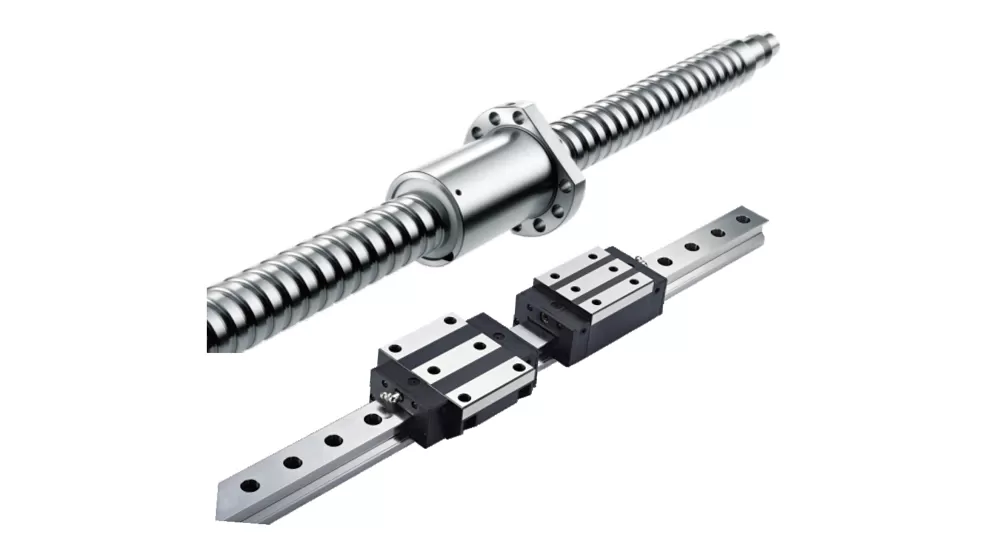

X, Y, asce Z

Tutti e tre gli assi sono dotati di viti a ricircolo di sfere di precisione e le guide utilizzano guide lineari ad alta precisione, garantire un funzionamento regolare e un posizionamento preciso per una eccezionale precisione e affidabilità della lavorazione.

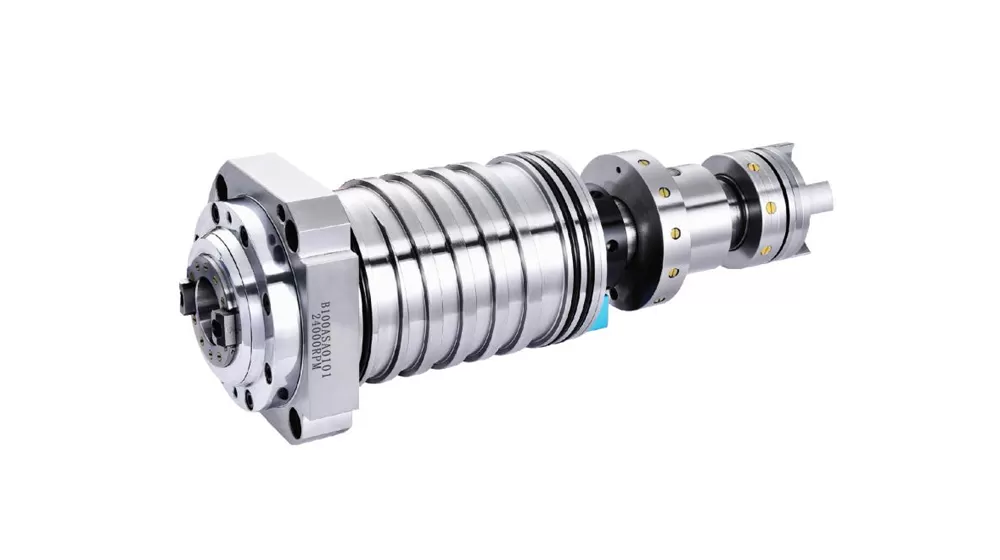

Mandrino ad azionamento diretto

Il mandrino presenta un sistema di trasmissione ad azionamento diretto, riducendo gli errori nella maschiatura ad alta velocità e garantisce prestazioni eccellenti con un'elevata potenza di uscita nella lavorazione ad alta velocità.

Il mandrino ad alta velocità risponde rapidamente ed è dotato di cuscinetti a sfera in ceramica, prolunga in modo significativo la durata del mandrino.

Il mandrino di precisione è standard con una velocità massima fino a 24,000 giri/min, soddisfa le esigenze di lavorazione ad alta precisione e alta velocità.

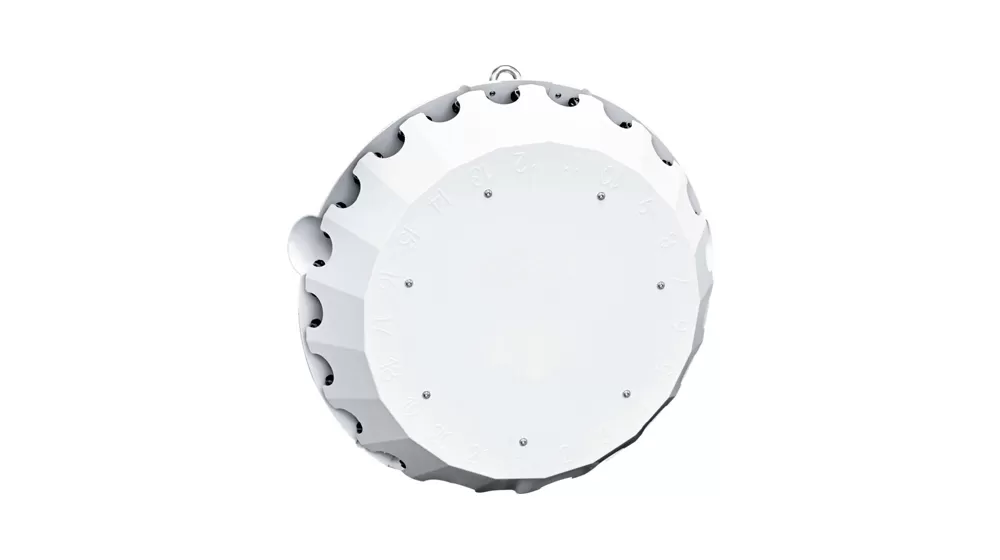

Cambio utensile Servo ad alta velocità

Il sistema di cambio utensile PLC ottimizzato fornisce un processo di cambio utensile veloce e stabile, riducendo in modo significativo il tempo di cambio dello strumento e il tempo di non lavorazione, aumentando così l'efficienza di lavorazione complessiva.

L'asse Z è progettato con un'ottimizzazione per migliorare la rigidità e migliorare in modo significativo accelerazione, ridurre il tempo di traslazione minimo e aumentare ancora l'efficienza della lavorazione e la sensibilità della macchina.

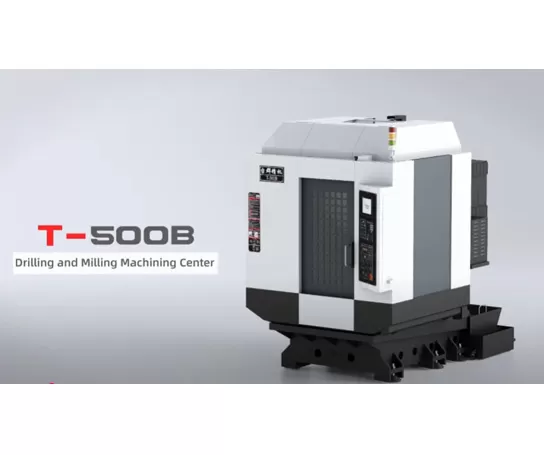

Video del centro di lavoro di foratura e fresatura ad alta velocità e ad alta precisione T-500B

T-500B centro di lavoro per foratura e maschiatura

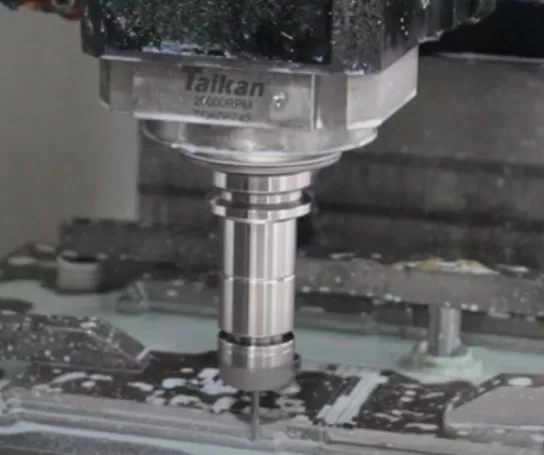

T-500B Video di elaborazione del centro di lavoro di perforazione e maschiatura

Applicazione del centro di lavoro per foratura e fresatura ad alta velocità e alta precisione T-500B

Ampiamente utilizzato nell'industria 3C, nelle parti automobilistiche, nella lavorazione di piccoli stampi, nei dispositivi medici e in altri settori per la lavorazione di parti di piccole lastre, parti a forma di disco e alloggiamenti.

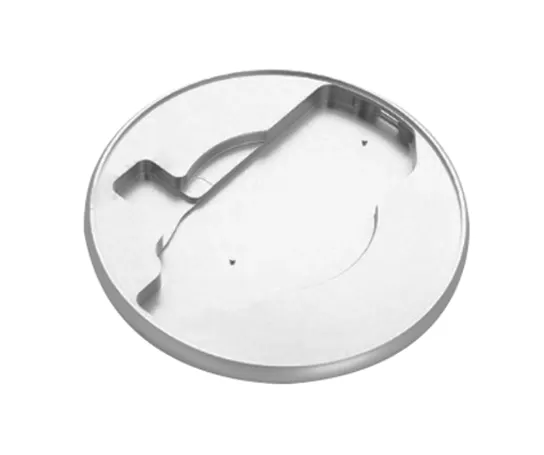

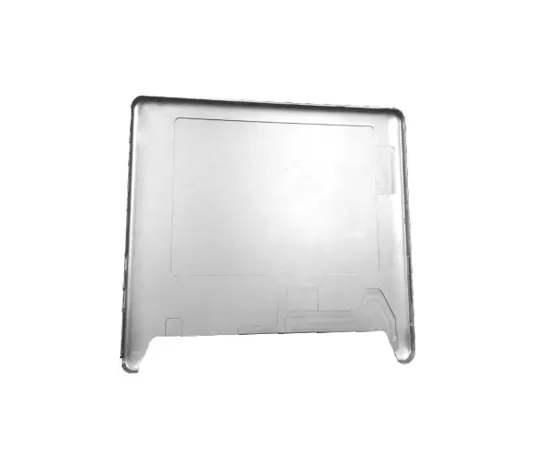

Pezzo esempio 1

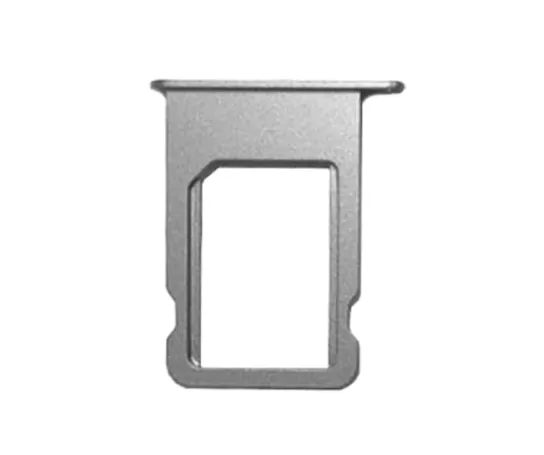

Pezzo esempio 2

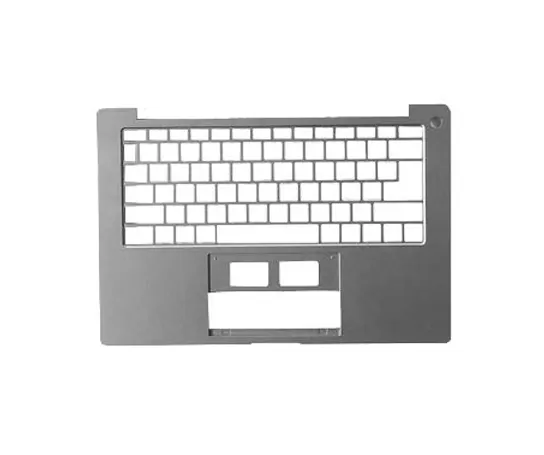

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del centro di lavoro per foratura e fresatura ad alta velocità e alta precisione T-500B

Articolo			Unità	T-500B	Note
Viaggio	Viaggio in tavola (asse X)		Mm	500
	Sella da viaggio (asse Y)		Mm	400
	Headstock travel (asse Z)		Mm	320
	Distanza dal naso del mandrino alla superficie del tavolo		Mm	180-500
	Distanza dal centro mandrino alla superficie di guida della colonna		Mm	445
Tavolo	Dimensioni del tavolo		Mm	620*400
	Carico massimo.		Kg	250
	T-slot (numero di slot-larghezza slot * spaziatura)		Mm	3-14*120
Mandrino	Potenza del motore (nominale/breve tempo)		KW	3.7/5.5
	Coppia motore (nominale/breve tempo)		N.m	14.1/21
	Velocità del motore del mandrino		Rpm	20-24000
	Cono mandrino		/	BT30
Velocità	Gamma di velocità di taglio dell'alimentazione		Mm/min	1-15000
Velocità	Velocità di traslazione rapida dell'asse X/Y/Z		M/min	48/48/48
Precisione	Precisione di posizionamento (X/Y/Z)		Mm	0.006	GB/T 18400.4 (Viaggio completo)
Precisione	Ripetizione (X/Y/Z)		Mm	0.004	GB/T 18400.4 (Viaggio completo)
Rivista di attrezzi	Capacità di stoccaggio degli attrezzi		Pz	21
	Peso massimo dello strumento		Kg	3
	Lunghezza massima dell'utensile		Mm	300
	Diametro Max.		Mm	Milwau60/milwau80
Altro	Sistema CNC			Mitsubishi M80VA
	Sorgente d'aria	Flusso	L/min	≥ 200(ANR)
	Sorgente d'aria	Pressione dell'aria	MPa	0.6-0.8
	Capacità dell'attrezzatura		KVA	15
	Capacità massima del serbatoio del liquido di raffreddamento		L	145
	Dimensioni della macchina		Mm	169026602320	Corrispondente all'asse X * Y * Z
	Peso (circa)		Kg	3100

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
