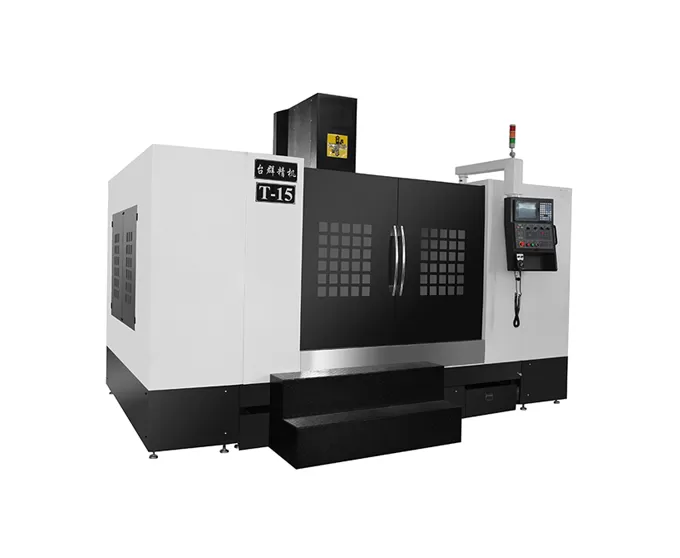

Name: Centro di lavoro verticale Boxway T-15
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del centro di lavoro verticale Boxway T-15

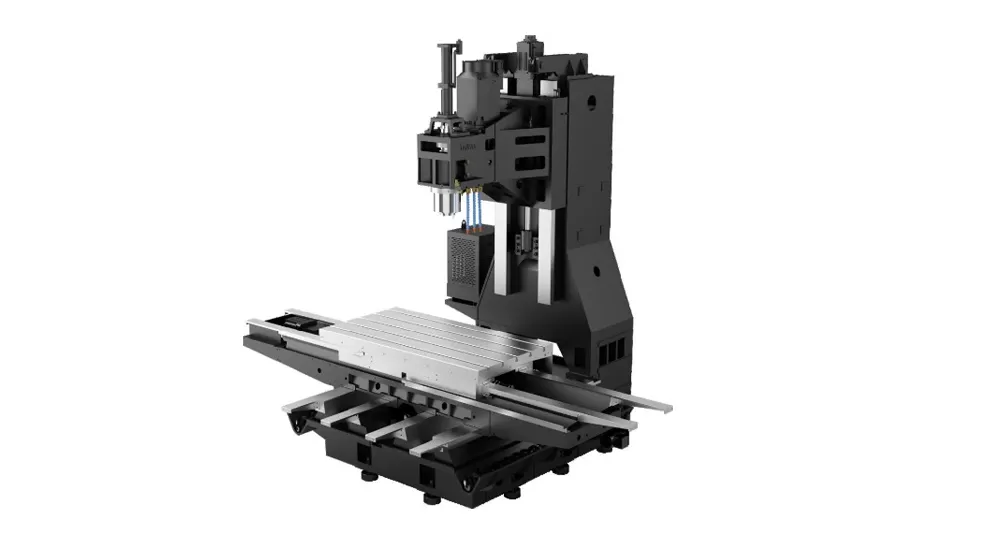

Struttura della macchina

Struttura a scorrimento incrociato a colonna fissa con una base stabile oversize per garantire un'elevata capacità di carico.

In ghisa ad alta resistenza, che fornisce un'eccellente rigidità e precisione stabile.

Guida della scatola a tre assi

Gli assi X, Y e Z sono dotati di guide in ghisa di precisione temprate e rettificate, con una superficie composita incollata con un rivestimento in PTFE (politetrafluoroetilene).

Questo design offre un'elevata rigidità e un eccellente assorbimento degli urti, lo rende ideale per il taglio pesante di acciaio per stampi ad alta durezza.

Mandrino

Unità mandrino ad alta velocità (BT50, 8000r/min) con un design a labirinto e protezione della cortina d'aria, che impedisce al fluido di taglio di entrare nei cuscinetti del mandrino.

Contrappeso asse Z

Contrappeso con guida centrale aiuta il movimento della testa

Ottimizzazione delle caratteristiche di carico dell'asse Z

Applicazione del centro di lavoro verticale Boxway T-15

Utilizzato principalmente nell'industria della produzione di stampi, è anche ampiamente applicabile in aerospaziale, apparecchiature energetiche, produzione automobilistica, dispositivi medici e altri settori.

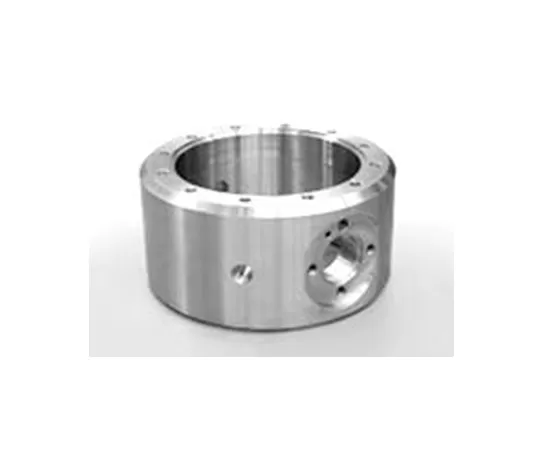

Pezzo esempio 1

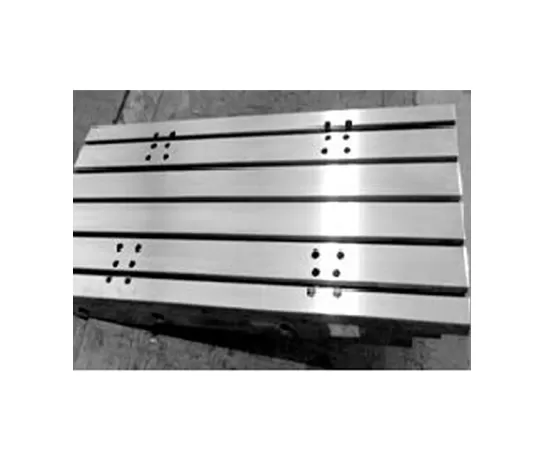

Pezzo esempio 2

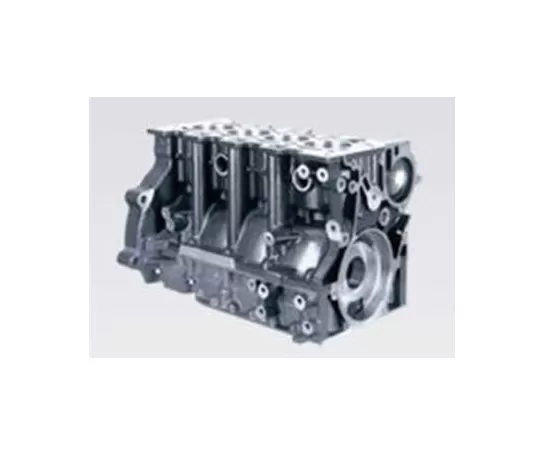

Pezzo esempio 3

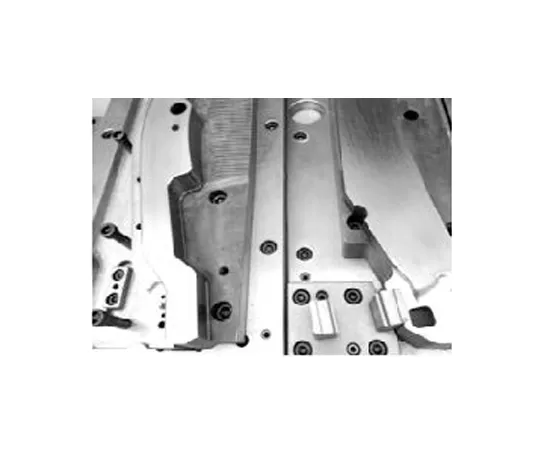

Esempio di pezzo 4

Specifiche del centro di lavoro verticale Boxway T-15

Articolo			Unità	T-15	Note
Viaggio	Viaggio da tavolo (asse X)		Mm	1500
	Sella da viaggio (asse Y)		Mm	800
	Headstock Travel (asse Z)		Mm	700
	Naso mandrino al tavolo		Mm	170 ~ 870
	Centro mandrino a colonna		Mm	810
Tavolo	Dimensioni del tavolo		Mm	1700x800
	Capacità di carico del tavolo		Kg	1500
	T-slot (Qty-larghezza passo)		Mm	5-22x135
Mandrino	Potenza motore (Cont./30min)		KW	15/18.5
	Gamma di velocità		Rpm	50 ~ 8000 (trasmissione a cinghia)
	Diametro mandrino		Mm	Horif155
	Tipo di portautensili		-	BT50
	Tipo di perno a strappo		-	P50T-I(MAS403)
Velocità	Intervallo di velocità di alimentazione		Mm/min	1-10000
Velocità	Velocità di traslazione rapida (X/Y/Z)		M/min	41255
Precisione	Precisione di posizionamento (X/Y/Z)		Mm	0.02	GB/T18400.4 (viaggio completo)
Precisione	Ripetizione (X/Y/Z)		Mm	0.01
Altro	Sistema CNC		-	Mitsubishi M80VA
	Alimentazione dell'aria	Flusso	L/min	≥ 280 (ANR)
	Alimentazione dell'aria	Pressione	MPa	0.6 ~ 0.8
	Requisito di alimentazione		KVA	35
	Capacità del serbatoio del liquido di raffreddamento		L	350
	Dimensioni della macchina		Mm	437032003500	Direzioni dell'asse X/Y/Z
	Peso della macchina (circa)		Kg	11300

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
