Name: Tornio di tipo svizzero CNC ad alta precisione da ST-385 mm/s
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

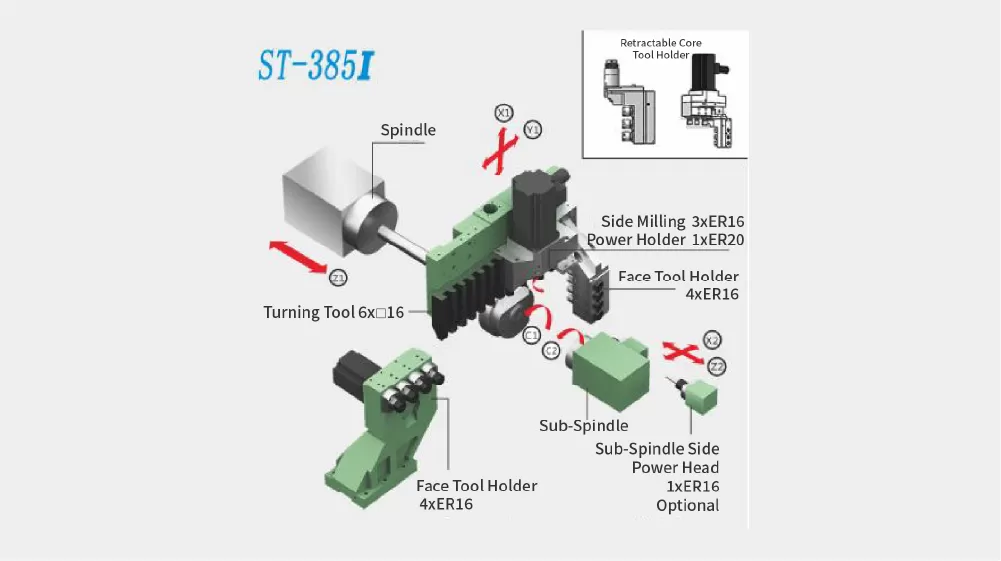

Caratteristica del tornio da taglio CNC ad alta precisione da ST-385 mm/s

01 01

Doppio mandrino, doppio sistema
5 assi di alimentazione lineare, velocità di traslazione rapida da 32 m/min
4 utensili elettrici, 4 utensili per fori frontali.
Mandrino senza opzione utensile con comando a fresatura laterale
Mandrino meccanico

02 02

Intercambiabile con e senza manicotto di guida
Sviluppo secondario del sistema Mitsubishi. Compensazione della macchina fredda e calda

Applicazione del tornio da taglio CNC ad alta precisione da ST-385 mm/s

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Tornio automatico a mandrino singolo Traub Machine

Esempio di pezzo 4

Esempio di pezzo 5

Specifiche del tornio da taglio CNC ad alta precisione da ST-385 mm/s

Specifiche	ST-385 mm/s
Diametro massimo di lavorazione	Diametro 38mm
Lunghezza massima di lavorazione	240mm
Diametro di perforazione anteriore	Max.
Capacità di filettatura anteriore	Max. M10
Mandrino a foro passante	Diametro 40mm
Sistema di controllo	Sistema Mitsubishi M80LA
Velocità mandrino (Max.)	6,000 giri/min
Fresatura laterale Max.	Max.
Fresatura laterale Max. Maschiatura	Max. M8 (rame)
Fresatura laterale velocità massima	5,000 giri/min
Mandrino posteriore Max. Clamping	Diametro 36mm
Diametro di perforazione dello strumento posteriore	Max.
Filettatura del mandrino posteriore	Max. M8
Velocità del mandrino posteriore (Max.)	6,000 giri/min
Utensili per tornitura	6 ine d 16mm (gambo quadrato)
Utensile elettrico per fresatura laterale	3 x ER16 1 x ER20
Portautensili fissi anteriori	4 x ER16
Portautensili faccia mandrino posteriore	4 x ER16 fisso
Velocità di traslazione rapida	Y1/X2: 32 m/min, X1: 20 m/min, Z1/Z2: 24 m/min
Potenza del motore del mandrino	3.7 kW / 5.5 kW
Potenza motore Sub-mandrino	1.5 kW / 2.2 kW
Potenza di fresatura frontale del mandrino posteriore	1.0 kW
Potenza del motore di alimentazione	1.0 kW
Potenza totale della macchina	12 kW
Peso della macchina	3,100 kg

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
