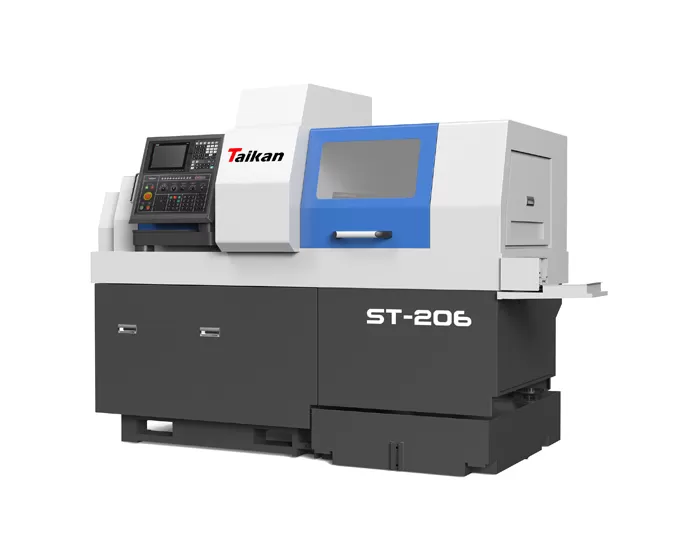

Name: ST-206 tornio di tipo svizzero CNC ad alta precisione
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

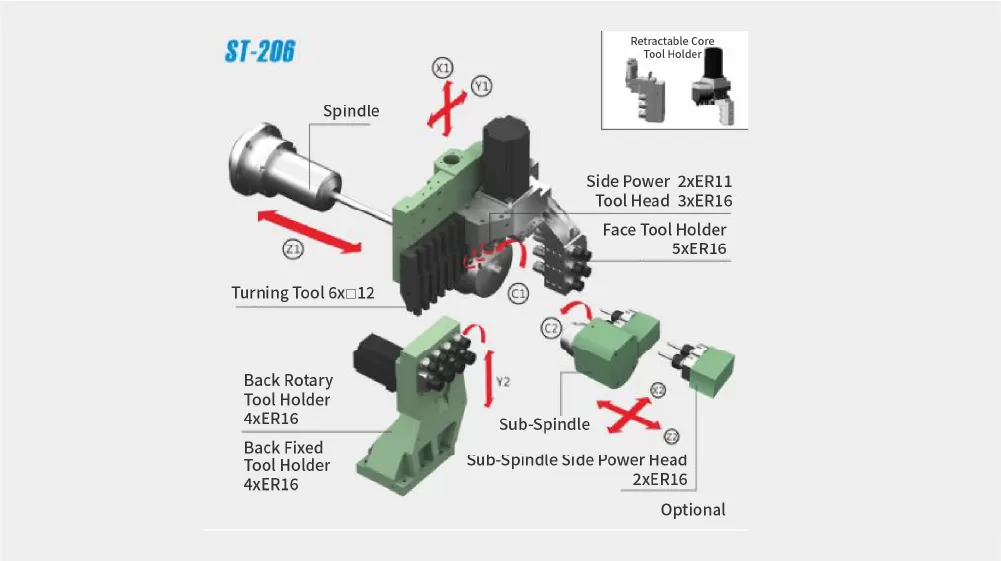

Caratteristica del tornio da taglio CNC ad alta precisione ST-206

01 01

Doppio mandrino, doppio sistema
6 assi di alimentazione lineare, velocità di traslazione rapida da 32 m/min
5 utensili elettrici, 5 utensili per fori terminali.

02 02

Mandrino motorizzato integrato

03 03

Intercambiabile con e senza manicotto di guida

Sviluppo secondario del sistema Mitsubishi. Compensazione della macchina fredda e calda

Applicazione del tornio da taglio CNC ad alta precisione ST-206

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Tornio automatico a mandrino singolo Traub Machine

Esempio di pezzo 4

Esempio di pezzo 5

Specifiche del tornio da taglio CNC ad alta precisione ST-206

Articolo	ST-206
Diametro massimo di lavorazione	Diametro 20mm
Lunghezza massima di lavorazione	240mm
Diametro di perforazione anteriore	Max.
Capacità di filettatura anteriore	Max. M8
Mandrino a foro passante	Diametro 23mm
Sistema di controllo	Sistema Mitsubishi M80LA
Velocità mandrino (Max.)	8,000 giri/min
Fresatura laterale Max.	Max.
Fresatura laterale Max. Maschiatura	Max. M8 (rame)
Fresatura laterale velocità massima	5,000 giri/min
Mandrino posteriore Max. Clamping	20mm
Mandrino posteriore Max. Extension	50mm
Mandrino posteriore Max.	Max.
Filettatura del mandrino posteriore	Max. M8 (rame)
Velocità del mandrino posteriore (Max.)	8,000 giri/min
Diametro di perforazione dello strumento posteriore	Max.
Utensili per tornitura	5 carta da parati d 12 1 carta da parati d 16
Utensile elettrico per fresatura laterale	2 x ER11 3 x ER16 (2 unità a cambio rapido)
Portautensili fissi anteriori	5 x ER16
Portautensili faccia mandrino posteriore	4 x ER16 Fixed 4 x ER16 Rotary
Portautensili per il viso (opzionale)	3 x ER11 3 x ER16 bidirezionale (opzionale)
Velocità di traslazione rapida	Y1/X2: 32 m/mi, X1/Y2: 20 m/min, Z1/Z2: 24 m/min
Potenza del motore del mandrino	3.7 kW / 5.5 kW
Potenza motore Sub-mandrino	3.7 kW / 5.5 kW
Potenza di fresatura laterale	1.0 kW (fresatura laterale) , 0.75 kW (fresatura frontale posteriore)
Potenza del motore di alimentazione	1.0 kW (X1/Y1/Z1/X2/Z2) , 0.75 kW (Y2)
Potenza totale della macchina	12 kW
Peso della macchina	2,800 kg

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

Mitsubishi

FANUC

Attrezzatura periferica

Pompa dell'olio ad alta pressione

Collettore di nebbia d'olio

Trasportatore di trucioli

Alimentatore automatico
