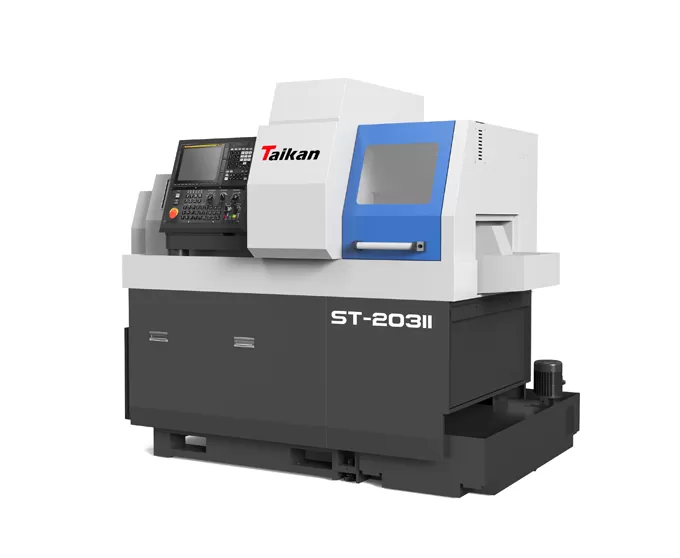

Name: Tornio di tipo svizzero CNC ad alta precisione ST-203 ii
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

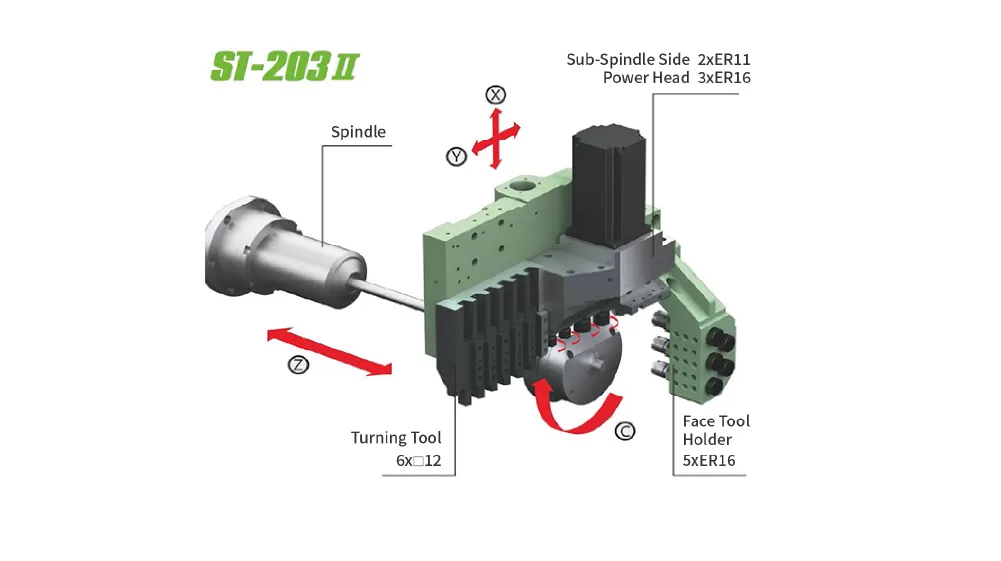

Caratteristica del tornio da taglio CNC ad alta precisione ST-203 ii

01 01

Mandrino singolo, sistema singolo
3 assi di alimentazione lineare, velocità di traslazione rapida da 32 m/min
L'attrezzatura Standard include 5 portautensili azionati
Mandrino con opzione utensile con comando a fresatura laterale

02 02

Mandrino motorizzato integrato

03 03

Intercambiabile con e senza manicotto di guida
Sviluppo secondario del sistema Mitsubishi. Compensazione della macchina fredda e calda

Applicazione del tornio da taglio CNC ad alta precisione ST-203 ii

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Tornio automatico a mandrino singolo Traub Machine

Esempio di pezzo 4

Esempio di pezzo 5

Specifiche del tornio da taglio CNC ad alta precisione ST-203 ii

Articolo	ST-203 ii
Diametro massimo di elaborazione	Off20
Lunghezza massima di elaborazione	240mm
Diametro di perforazione anteriore	Max.
Elaborazione filettatura anteriore	Max. M8
Max. Mandrino diametro foro passante	23mm
Dispositivo di sistema	Mitsubishi E80
Velocità del mandrino	Max. 8000 giri/min
Diametro massimo di perforazione per fresatura laterale	Max.
Diametro massimo. Maschiatura per fresatura laterale	Max. M8 (rame)
Velocità massima per fresatura laterale	Max. 5000r/min
Strumento di tornitura	5 * d 12 1 * d 16
Portautensili con comando a fresatura laterale	2 er11 3 er16 (Incl. 2 unità a cambio rapido)
Portautensili fisso terminale	5 * ER16
Velocità di movimento	X:20/Y:32/Z:24 m/min
Potenza del motore del mandrino	3.7kw/5.5kW
Potenza del motore di fresatura laterale	1.0kW
Potenza del motore di alimentazione	1.0kW (X/Y/Z)
Potenza totale della macchina	8kW
Peso totale della macchina	1800kg

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
