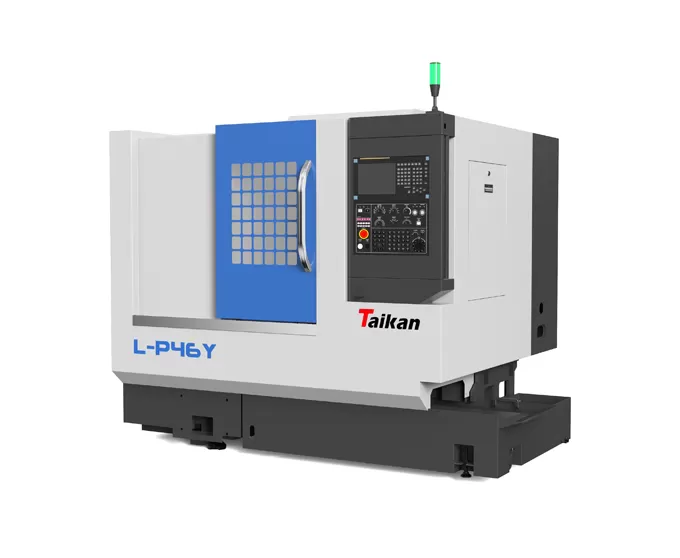

Name: L-P46Y tornio orizzontale CNC ad alta precisione (fresatura)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale (fresatura) CNC ad alta precisione L-P46Y

Complessivo

Il L-P46Y è un tipo principale di macchina utensile per la lavorazione di composti. Oltre alle funzioni dei torni CNC, può anche completare fresatura piana, foratura, maschiatura, scanalatura dritta, scanalatura a spirale e fresatura di ingranaggi, ecc.

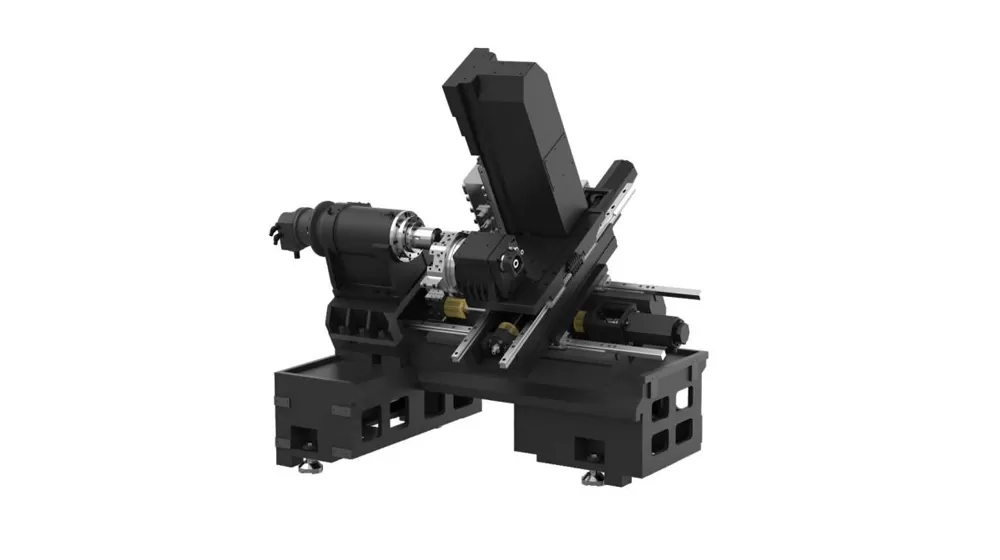

Binario di guida

I due assi sono direttamente collegati dal servomotore e dalla vite a ricircolo di sfere di precisione attraverso l'accoppiamento elastico, con una buona forza e un'elevata precisione di posizionamento.
L'asse X e l'asse Z utilizzano guide lineari ad alta rigidità. La campata tra le rotaie viene utilizzata per ottenere la migliore campata, bassa resistenza, alta rigidità, alta precisione e la velocità di spostamento può raggiungere 30 m/min, il che migliora l'efficienza del lavoro e riduce i tempi di elaborazione.

Mandrino

La macchina adotta un mandrino a manicotto integrale, cuscinetti mandrino di precisione importati e azionamento servomotore mandrino per ottenere un'elevata precisione, elevata rigidità e stabilità della velocità. Il design della scatola del mandrino di tipo dissipatore di calore è dotato di nervature di rinforzo simmetriche per ridurre efficacemente l'aumento della temperatura del mandrino, aumentare la stabilità del mandrino e aumentare la durata del cuscinetto.

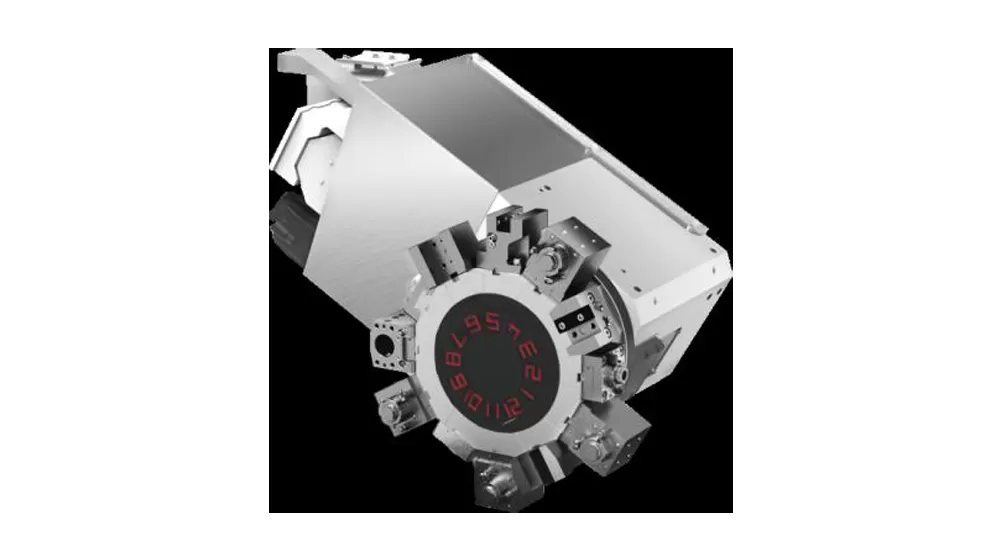

Torretta per attrezzi

Adotta la torretta rotante idraulica a otto stazioni, con elevata precisione di posizionamento, basso tasso di guasto, cambio utensile rapido e cambio utensile locale.

Applicazione del tornio orizzontale (fresatura) CNC ad alta precisione L-P46Y

Questo tornio soddisfa le esigenze di lavorazione di parti complesse ed è ampiamente utilizzato in valvole, navi, macchinari di ingegneria e altri campi, specialmente preferiti dai produttori di parti automobilistiche.

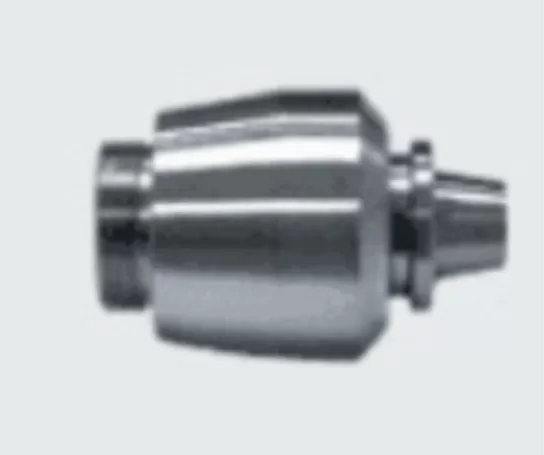

Pezzo esempio 1

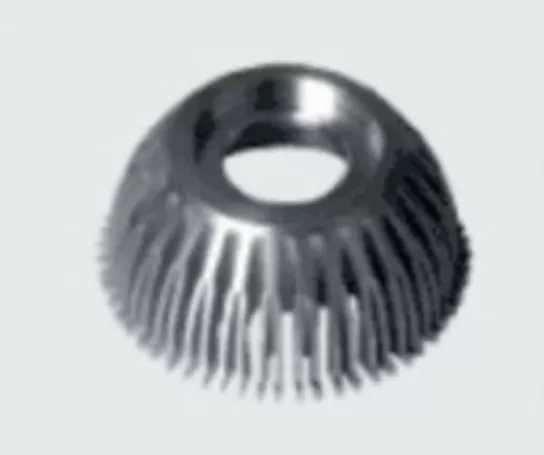

Pezzo esempio 2

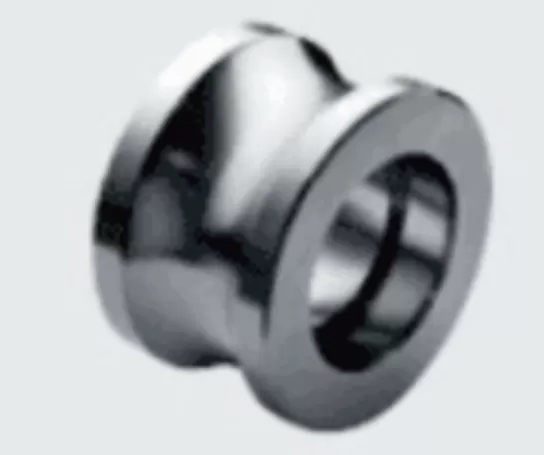

Pezzo esempio 3

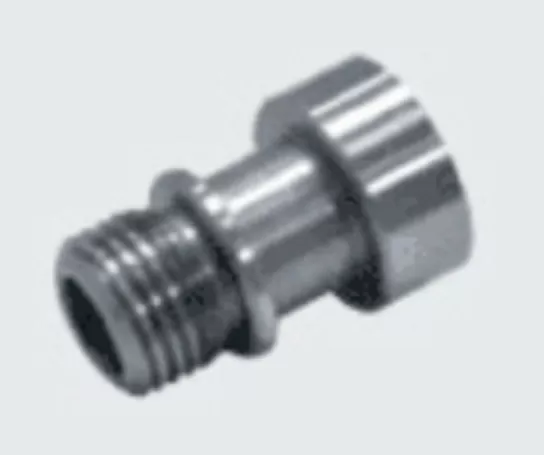

Esempio di pezzo 4

Specifiche del tornio orizzontale (fresatura) CNC ad alta precisione L-P46Y

Articolo		Unità	L-P46Y	Note
Gamma di lavorazione	Diametro massimo dell'oscillazione sul letto	Mm	Yn500
	Diametro di lavorazione (tipo a disco)	Mm	Graph300
	Diametro di lavorazione sulla taglierina	Mm	Graph160
	Lunghezza di lavorazione	Mm	350
Viaggio	Viaggio dell'asse X	Mm	550
	Coppia di potenza/stallo del motore dell'asse X	KW/Nm	1.8/11
	Viaggio dell'asse Z	Mm	450
	Coppia di potenza/stallo del motore dell'asse Z	KW/Nm	1.8/11
	Viaggio dell'asse Y	Mm	210
	Coppia di potenza/stallo del motore dell'asse Y	KW/Nm	1.2/7
Mandrino meccanico	Potenza di uscita (S1/S6)	KW	7.5/11
	Forma dell'estremità del mandrino		A2-5
	Velocità del mandrino	R/min	0-6000
	Diametro del foro passante del mandrino	Mm	Amazon56
	Diametro del tirante foro passante	Mm	924 46
Pinza	Pinza cava	Pollici	6
Potenza del motore	Motore mandrino nominale/continuo mezza ora	Kw	7.5/11
	Motore ad asse X	Kw	1.8
	Motore dell'asse Y	Kw	1.2
	Motore dell'asse Z	Kw	1.8
	Motore cambio utensile	Kw	0.75
	Motore idraulico	Kw	0.75
	Motore della pompa del liquido di raffreddamento	Kw	0.45
Velocità	Velocità di traslazione rapida (asse X)	M/min	30
	Velocità di traslazione rapida (asse Z)	M/min	30
	Velocità di traslazione rapida (asse a Y)	M/min	20
	Tasso di alimentazione di taglio	Mm/min	1 ~ 8000
Portautensili	Forma portautensili	Portautensili Servo
	Capacità dello strumento	T	8
	Dimensioni dello strumento circolare esterno	Mm	20x20
	Diametro massimo dello strumento di alesatura	Mm	Graph25
	Altezza centrale della torretta	Mm	63
4 4 teste di alimentazione	Specifiche del mandrino		ER25
	Asse A/B (4 4 doppio motore)	Kw	1.2/1.2
	Asse A/B (4 4 doppio motore)	Rpm	0-3000
	Numero di utensili elettrici ad asse A	-	4 x ER25
	Numero di utensili elettrici dell'asse B	-	4 x ER25
Precisione della macchina utensile	Precisione di posizionamento (asse X)	Mm	0.006
	Precisione di posizionamento (asse Z)	Mm	0.006
	Precisione di posizionamento (asse Y)	Mm	0.006
	Precisione di posizionamento ripetuto (asse X)	Mm	0.006
	Precisione di posizionamento ripetuto (asse Z)	Mm	0.006
	Precisione di posizionamento ripetuto (asse Y)	Mm	0.006
	Precisione di posizionamento dell'asse C	Arco secondi/grado	10/0.003
Altri	Serbatoio dell'olio	L	60
	Serbatoio dell'acqua	L	100
	Dimensioni della macchina (lunghezza x larghezza x altezza)	Mm	2200x2200x2300
	Peso della macchina (peso circa)	Kg	3100

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

Mitsubishi

FANUC

Siemens

SYNTEC
