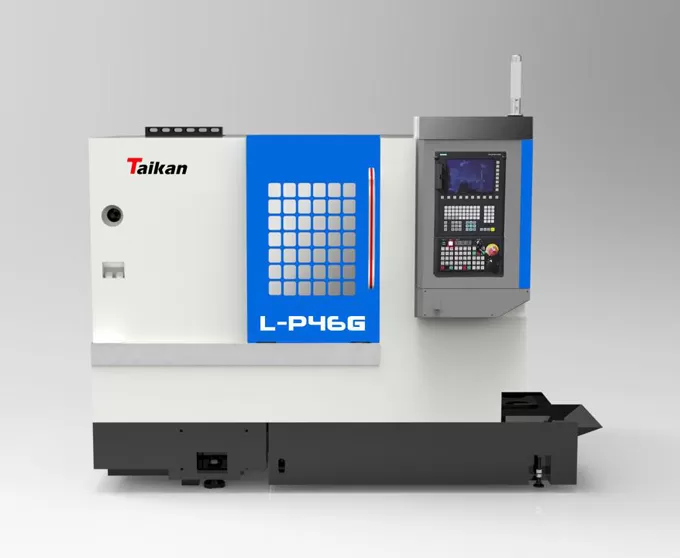

Name: Tornio per utensili CNC ad alta precisione L-P46G
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio per utensili CNC ad alta precisione L-P46G

Complessivo

Il tornio CNC adotta una struttura del letto a scatola, ghisa HT300 ad alta resistenza, struttura densa, buona resistenza, durezza adeguata, basso coefficiente di attrito e proprietà autolubrificante. Il letto di base ha una struttura a scatola integrale, che migliora notevolmente la rigidità e la stabilità complessive della macchina utensile e ha la funzione di assorbire le vibrazioni, ridurre l'usura degli strumenti e migliorare la qualità del pezzo.

Contropunta a manicotto idraulico

Il design della struttura del binario rigido di grandi dimensioni è di elevata rigidità, prestazioni elevate e forte capacità portante. La struttura a coda di rondine rende la piastra di pressione inferiore più affidabile quando bloccata.

Mandrino

La macchina adotta un mandrino a manicotto integrale, cuscinetti mandrino di precisione importati e azionamento servomotore mandrino per ottenere un'elevata precisione, elevata rigidità e stabilità della velocità.
Il design della scatola del mandrino di tipo dissipatore di calore è dotato di nervature di rinforzo simmetriche per ridurre efficacemente l'aumento della temperatura del mandrino, aumentare la stabilità del mandrino e aumentare la durata del cuscinetto.

Strumento

Usa lo strumento full gang.

Applicazione del tornio per utensili CNC ad alta precisione L-P46G

Questo tornio può essere ampiamente utilizzato in strumenti, contatori, industria leggera, elettronica, attrezzature mediche, macchinari per film e altri settori per la lavorazione di pezzi singoli, piccoli lotti e lotti di grandi dimensioni. È particolarmente adatto per la lavorazione di piccole parti metalliche non ferrose e alberi e dischi con forme complesse.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio per utensili CNC ad alta precisione L-P46G

Nome		Unità	L-P46G	Note
Gamma di lavorazione	Diametro massimo dell'oscillazione sullo scivolo del letto	Mm	Graph420
	Lunghezza massima di lavorazione	Mm	330
	Diametro di lavorazione (tipo a disco)	Mm	Graph300
	Diametro di lavorazione sulla taglierina	Mm	Graph125
Viaggio	Viaggio dell'asse X	Mm	900
	Coppia di potenza/stallo del motore dell'asse X	KW/Nm	1.2/7
	Viaggio dell'asse Z	Mm	330
	Coppia di potenza/stallo del motore dell'asse Z	KW/Nm	1.2/7
Mandrino	Potenza di uscita (S1/S2)	KW	5.5/7.5
	Tipo di estremità del mandrino		A2-5
	Velocità del mandrino	R/min	0-6000
	Diametro del foro passante del mandrino/diametro della barra	Mm	0/56/0/46
Apparecchio	Pinza cava	Pollici	6
Velocità	Velocità di traslazione rapida (asse X)	M/min	30
	Velocità di traslazione rapida (asse Z)	M/min	30
	Tasso di alimentazione di taglio	Mm/min	/
Portautensili	Tipo di portautensili		Strumento full gang
	Quantità	Pz	7
	Taglia del corpo della taglierina	Mm	20'20
	Diametro massimo dello strumento di alesatura	Mm	20
Precisione	Precisione di posizionamento (asse X)	Mm	0.003
	Precisione di posizionamento (asse Z)	Mm	0.003
	Ripetizione ((asse X)	Mm	0.002
	Ripetizione ((asse Z)	Mm	0.002
Othes	Capacità dell'attrezzatura	KVA	10
	Capacità del serbatoio del liquido di raffreddamento	L	100
	Dimensioni della macchina	Mm	Muslimate
	Peso (circa)	Kg	2650

Le informazioniN in questa pagina è solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

Mitsubishi

FANUC

Siemens

SYNTEC
