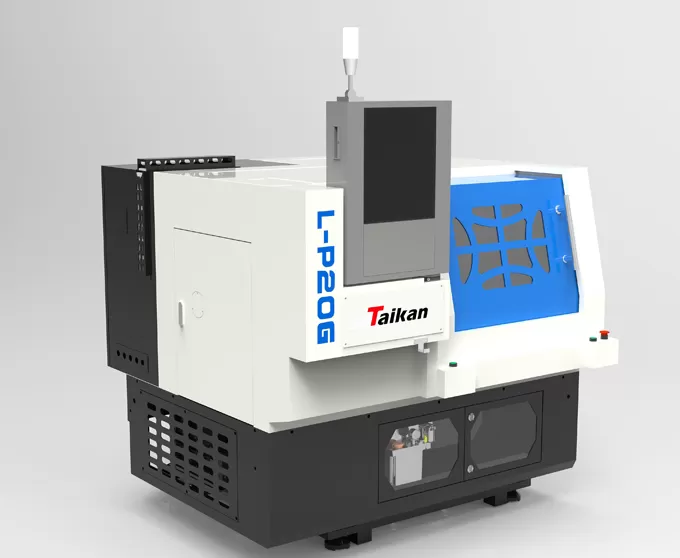

Name: Tornio per utensili CNC ad alta precisione L-P20G
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio per utensili CNC ad alta precisione L-P20G

Complessivo

Questa macchina utensile ha un layout meccanico, elettrico e idraulico integrato, adotta una copertura protettiva completamente chiusa, la porta protettiva si apre a sinistra, E il pannello operativo CNC si trova nella parte superiore della copertura protettiva fissa, facile da usare.
Le grandi parti di base sono tutte realizzate con stampaggio a sabbia in resina di alta qualità e materiali in ghisa ad alta resistenza, che rendono l'alta rigidità e la precisione stabile della macchina utensile.

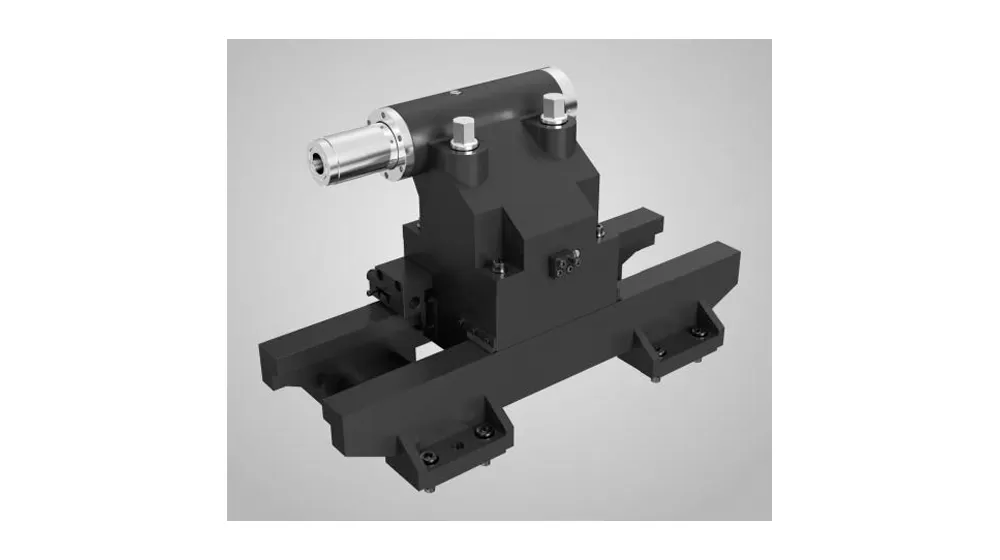

Contropunta a manicotto idraulico

Il design della struttura del binario rigido di grandi dimensioni è di elevata rigidità, prestazioni elevate e forte capacità portante. La struttura a coda di rondine rende la piastra di pressione inferiore più affidabile quando bloccata.

Mandrino

Il sistema di trasmissione principale di questa macchina utensile è guidato da un servomotore ad alte prestazioni, che guida il mandrino attraverso una cinghia. La gamma di velocità del mandrino è 0-6000 giri/min.

Strumento

Usa lo strumento gang.

Applicazione del tornio per utensili CNC ad alta precisione L-P20G

Questa macchina può completare automaticamente la tornitura di cilindri, coni, alberi a gradini, superfici ad arco, facce terminali, scanalatura, foratura e varie filettature diritte e affusolate metriche e pollici. La macchina è dotata di una serie di mandrini a molla, che possono essere ampiamente utilizzati in strumenti, contatori, industria leggera, elettronica, attrezzature mediche, macchinari per film e altri settori.

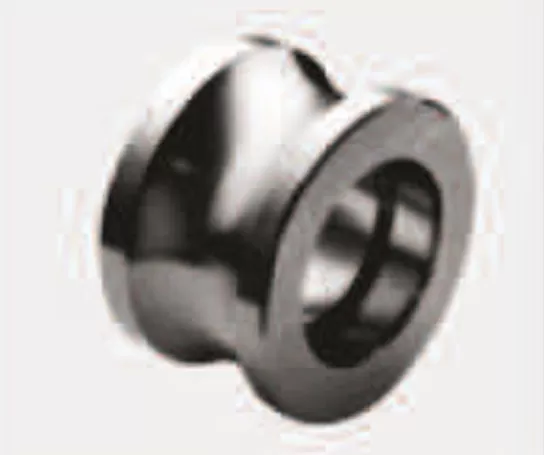

Pezzo esempio 1

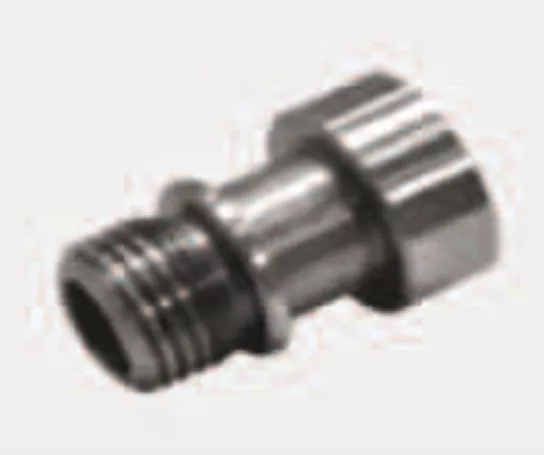

Pezzo esempio 2

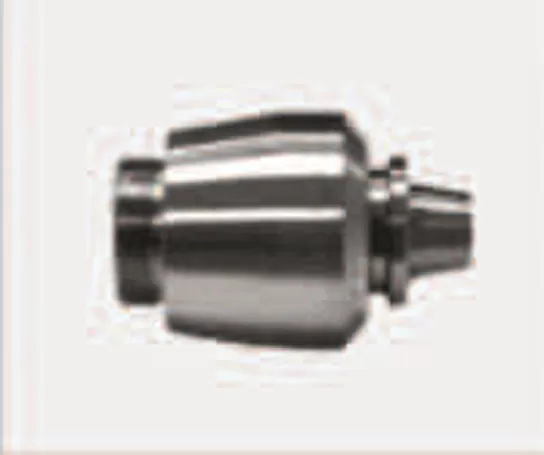

Pezzo esempio 3

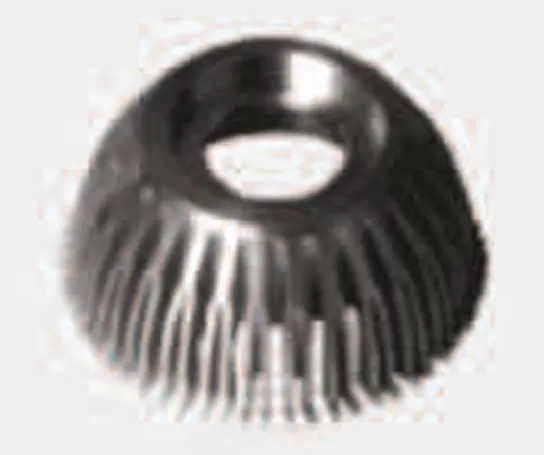

Esempio di pezzo 4

Specifiche del tornio per utensili CNC ad alta precisione L-P20G

Nome		Unità	L-P20G	Note
Gamma di lavorazione	Diametro massimo dell'oscillazione sullo scivolo del letto	Mm	Amazon240
	Diametro massimo dell'oscillazione sulla base dello strumento	Mm	Graph120
	Lunghezza massima di tornitura	Mm	100
	Diametro massimo di tornitura	Mm	Amazon100
	Diametro massimo di bloccaggio del mandrino a molla	Mm	F20
Viaggio	Viaggio dell'asse X	Mm	280
	Coppia di potenza/stallo del motore dell'asse X	Kw/Nm	1/3.2
	Viaggio dell'asse Z	Mm	180
	Coppia di potenza/stallo del motore dell'asse Z	Kw/Nm	1/10
Mandrino	Tipo di bloccaggio del mandrino	Kw	Mandrino a pinza tipo 20
	Tipo di testa del mandrino		Non standard
	Diametro del foro passante del mandrino		924 26
	Velocità massima del mandrino		0-6000
	Coppia motore mandrino (nominale/massimo	R/min	17.7/26.5
	Motore mandrino (S1/S2)	Mm	3.7/5.5
Apparecchio	Mandrino a molla	Pollici	Graph20
Velocità	Velocità di traslazione rapida (asse X)	M/min	18
	Velocità di traslazione rapida (asse Z)	M/min	18
	Velocità di taglio dell'alimentazione	Mm/min
Portautensili	Tipo di portautensili		Strumento Gang
	Tempo di indicizzazione dello strumento	Secondi/bit	/
	Dimensioni del corpo dello strumento	Mm	16'16
	Diametro massimo dello strumento di alesatura	Mm	25
Precisione	Precisione di posizionamento (asse X)	Mm	<0.01
	Precisione di posizionamento (asse Z)	Mm	<0.01
	Ripetizione ((asse X)	Mm	0.002
	Ripetizione ((asse Z)	Mm	0.002
Altro	Capacità dell'attrezzatura </P>	KVA	6
	Capacità del serbatoio del liquido di raffreddamento	L	50
	Dimensioni della macchina	Mm	1275x1408x1532	Serbatoio del liquido di raffreddamento per la rimozione manuale del chip
	Peso (circa)	Kg	Circa. 1100

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
