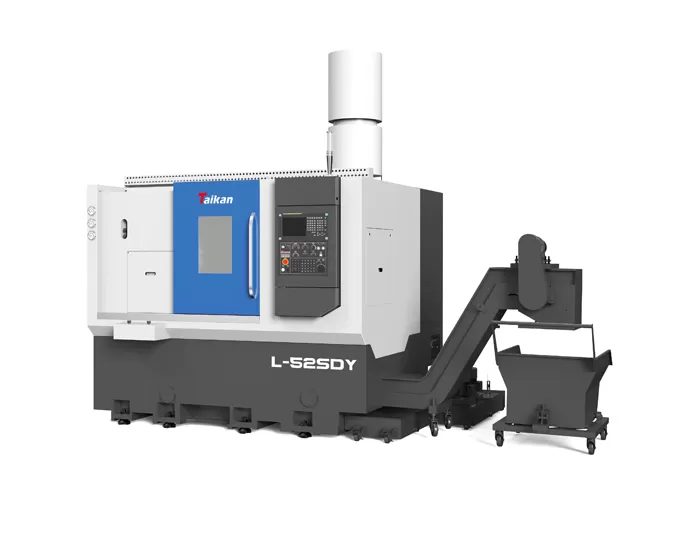

Name: L-52SDY tornio orizzontale CNC ad alta precisione (fresatura)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale (fresatura) CNC ad alta precisione L-52SDY

Complessivo

Utensile per tornitura e fresatura CNC a doppio mandrino e doppia torretta
Protezione completamente chiusa, porta scorrevole singola sinistra, dispositivo di scarico automatico opzionale, serbatoio dell'acqua di raccolta chip indipendente, trasportatore automatico di trucioli, buone prestazioni di rimozione del chip

Binario di guida

Adotta guide lineari a rulli o a rulli giapponesi THK o Taiwan PMI, trasmissione a vite a ricircolo di sfere giapponese THK o Taiwan PMI. Buone caratteristiche dinamiche, alta precisione e forte rigidità.
Adotta una guida lineare a rulli precaricata e una vite a ricircolo di sfere, che ha le caratteristiche di velocità elevata e precisione di lavorazione elevata.

Mandrino

Il mandrino elettrico sincrono a magnete permanente ha buone caratteristiche dinamiche, alta precisione e forte rigidità.
Il mandrino elettrico servo sincrono ha un'elevata precisione, accelerazione e decelerazione veloci e consente di risparmiare energia.

Strumento

Basato sulla torretta di potenza di sollevamento servo, ha un'elevata precisione e una velocità di cambio utensile veloce, può completare i requisiti di elaborazione complessi e può sostituire i centri di lavoro e le macchine per incidere.

Applicazione del tornio orizzontale (fresatura) CNC ad alta precisione L-52SDY

Questo tornio può elaborare pezzi con diametri di 20-130mm e lunghezze di 2.5-130mm; Il diametro di rotazione massimo della sella è di 320mm. Può elaborare parti ad albero corto (o disco) con forme geometriche complesse, varie dimensioni e requisiti di alta precisione.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio orizzontale (fresatura) CNC ad alta precisione L-52SDY

Articolo		Unità	L-52SDY1
Gamma di lavorazione	Diametro massimo dell'oscillazione sul letto	Mm	Zhup570
	Diametro massimo di rotazione sulla sella	Mm	Graph320
	Diametro massimo di tornitura	Mm	Graph130
	Lunghezza massima di tornitura	Mm	130
Viaggio	X1, X2 axis travel	Mm	200, 300
	Y1 axis travel	Mm	± 50
	Y1 efficace corsa di lavorazione	Mm	± 45
	Z1, Z2 axis travel	Mm	320, 300
Mandrino principale/secondario	Dimensione mandrino	Pollici	8"
	Velocità massima	Rpm	4500
	Velocità di base	Rpm	1500
	Tipo di estremità del mandrino		A2-6
	Dimensione del foro passante del mandrino	Mm	14.5/18
	Potenza mandrino motorizzata	Kw	Graph67
	Diametro barra regolabile	Mm	Graph52
Mandrino di fresatura	Velocità massima	Rpm	4500
	Capacità di perforazione	Mm	Graph16 x 1.5
	Capacità di maschiatura	[Mm] x	M12x1.75
	Capacità di maschiatura	[Mm]	M12x1.75
	Motore mandrino di fresatura	KW	2.3
	Interfaccia torretta		BMT45
Velocità di alimentazione	Velocità di traslazione rapida dell'asse X	Mm/min	18000
	Velocità di traslazione rapida dell'asse Z	Mm/min	18000
	Velocità di traslazione rapida dell'asse Y	Mm/min	10000
Motore	Motore mandrino	KW	> 11
Motore	Motore della pompa di raffreddamento	KW	0.75
Fonte di elettricità/aria	Capacità di alimentazione (tasso fisso continuo)	KVA/Kw	64KVA/44.75KW
Fonte di elettricità/aria	Sorgente d'aria	L/min	0.5mpa/100
Raffreddamento	Capacità del serbatoio dell'acqua	L	130
Dimensioni/peso	Distanza dal centro mandrino a terra	Mm	1070
	Altezza della macchina	Mm	2060
	Area occupata (lcarta w)	Mmcarta mm	2410 (senza trasportatore a chip) x 2210
	Peso della macchina (circa)	Kg	5000

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

Mitsubishi

FANUC

Siemens

SYNTEC
