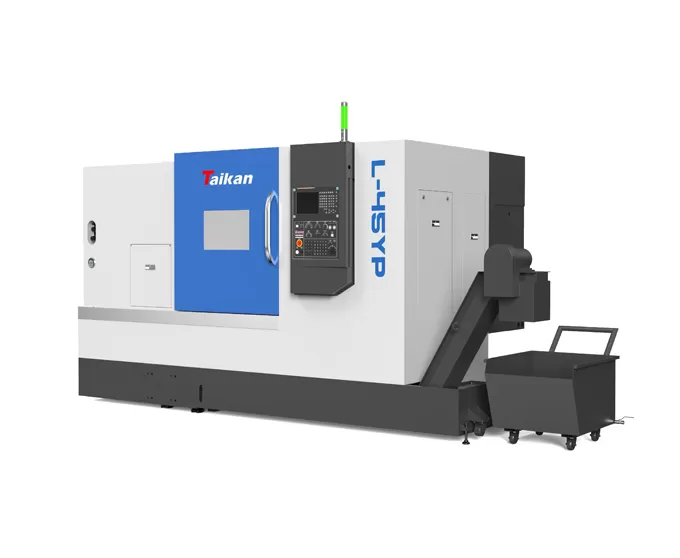

Elevata rigidità, elevata stabilità, elevata capacità di carico
Complessivo
La macchina è completamente chiusa per la protezione, la rimozione automatica del chip, la lubrificazione automatica e il raffreddamento automatico. Le grandi parti di base sono tutte realizzate con stampaggio a sabbia in resina di alta qualità e materiali in ghisa ad alta resistenza, in modo che la macchina utensile abbia un'elevata rigidità e precisione stabile.
Binario di guida
I binari di guida sono del tipo di rotolamento e i componenti di azionamento utilizzano viti a ricircolo di sfere silenziose e ad alta velocità, che offrono velocità elevate, generazione di calore ridotto e elevata precisione di posizionamento.
Mandrino
Il sistema di trasmissione principale di questa macchina utensile adotta un mandrino meccanico ad alte prestazioni e coppia elevata con funzione di indicizzazione dell'asse C e sistema ausiliario del freno idraulico, E la gamma di velocità del mandrino è 0-2500r/min.
Strumento
Questa macchina utensile utilizza una torretta alimentata BMT55 (incluso l'asse Y), che ha una velocità di cambio utensile veloce e un'elevata affidabilità.
Questo tornio soddisfa le esigenze di lavorazione di parti complesse ed è ampiamente utilizzato in valvole, navi, macchinari di ingegneria e altri campi, specialmente preferiti dai produttori di parti automobilistiche.
Pezzo esempio 1
Pezzo esempio 2
Pezzo esempio 3
Esempio di pezzo 4
Pezzo esempio 1
Pezzo esempio 2
Pezzo esempio 3
Esempio di pezzo 4
Pezzo esempio 1
Pezzo esempio 2
Pezzo esempio 3
Esempio di pezzo 4
Articolo | Unità | L-45YP | Note | |
Intervallo di elaborazione | Diametro massimo di rotazione | Mm | Amazon600 | |
Diametro massimo di elaborazione (asse/piastra) | Mm | Horif380/fx450 | ||
Lunghezza massima di elaborazione | Mm | 900 | 800 (motore grande opzionale) | |
Diametro Max. bar | Mm | Graph75 | ||
Viaggio | Viaggio dell'asse X | Mm | 240 | |
Coppia di potenza/stallo del motore dell'asse X | KW/Nm | 1.8/11 | ||
Viaggio dell'asse Y | Mm | 100(± 50) | ||
Coppia di potenza/stallo del motore dell'asse Y | KW/Nm | 1.8/11 | ||
Viaggio dell'asse Z | Mm | 950 | 830 (motore grande opzionale) | |
Coppia di potenza/stallo del motore dell'asse Z | KW/Nm | 1.8/11 | ||
Mandrino | Potenza di uscita (S1/S6) | KW | 15/18.5 | |
Forma dell'estremità del mandrino | A2-8 | |||
Velocità rotativa del mandrino | R/min | 0-2500 | ||
Diametro del foro | Mm | Graph87 | ||
Mandrino | Mandrino idraulico a 3 griffe | Pollici | 10 | Hollow |
Contropunta | Diametro manicotto contropunta/viaggio | Mm | F100/150 | Opzionale |
Foro conico manica contropunta | Morse | Morse 5 # | Live center | |
Velocità | Velocità di traslazione rapida dell'asse X | M/min | 30 | |
Velocità di traslazione rapida dell'asse Y | M/min | 10 | ||
Velocità di traslazione rapida dell'asse Z | M/min | 30 | ||
Tasso di alimentazione di taglio | Mm/min | 1-8000 | ||
Portautensili | Capacità dello strumento | T | 12 | |
Potenza del motore della testa di fresatura/coppia di stallo | KW | 2.7/12-46 | Alfa i S 12/4000-B | |
Strumento di fresatura velocità massima | R/min | 4000 | ||
Specifiche della maniglia dello strumento di fresatura | Mm | BMT55 | ||
Specifiche del portautensili per tornitura | Mm | 25*25 | ||
Diametro massimo dello strumento di alesatura | Mm | Amazon32 | ||
Capacità di elaborazione del portautensili | Capacità massima di fresatura dell'utensile elettrico | Fresa diameterscine fresatura depthscine feed | 45 acciaio | |
Capacità massima di perforazione dell'utensile elettrico | Diametro del trapano per alimentazione | 45 acciaio | ||
Capacità massima di maschiatura dell'utensile elettrico | M10 x 1.5 | 45 acciaio | ||
Precisione | Precisione di posizionamento dell'asse X | Mm | 0.008 | |
Precisione di posizionamento dell'asse Y | Mm | 0.02 | ||
Precisione di posizionamento dell'asse Z | Mm | 0.012 | ||
Precisione di posizionamento dell'asse C | Arc sec | 51 51 | ||
Ripetitori dell'asse X | Mm | 0.004 | ||
Precisione dell'asse Y | Mm | 0.005 | ||
Precisione dell'asse Z | Mm | 0.006 | ||
Precisione dell'asse C | Arc sec | 20 | ||
Altri | Capacità di alimentazione | KVA | 30 | |
Volume del liquido di raffreddamento | L | 250 | ||
Dimensione | Mm | 3585x1880x2015 | ||
Peso totale | Kg | 4800 |
Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
