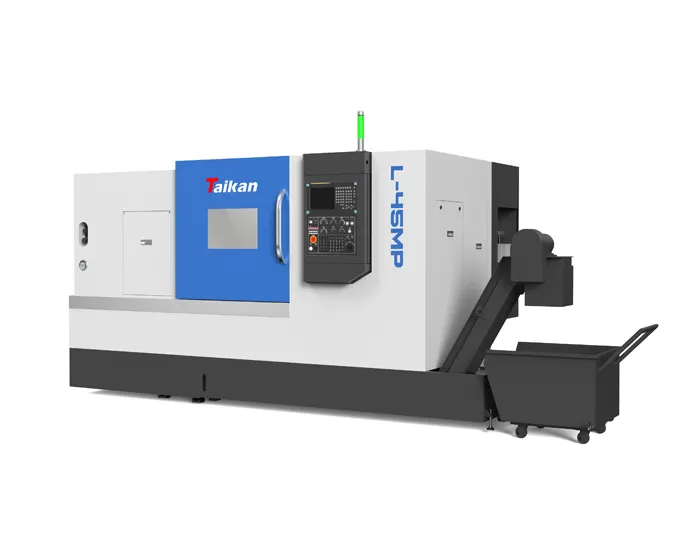

Name: L-45MP tornio orizzontale CNC ad alta precisione (fresatura)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale (fresatura) CNC ad alta precisione L-45MP

Complessivo

La macchina adotta una macchina integrata, design elettrico e idraulico con una struttura del letto inclinato a 30 °. È compatto, altamente rigido, consente la rimozione di trucioli lisci ed è facile da usare.

Binario di guida

I binari di guida sono del tipo di rotolamento e i componenti di azionamento utilizzano viti a ricircolo di sfere silenziose e ad alta velocità, che offrono velocità elevate, generazione di calore ridotto e elevata precisione di posizionamento.

Mandrino

Il sistema di trasmissione principale di questa macchina utensile adotta la trasmissione meccanica del mandrino ad alte prestazioni e coppia elevata, con funzione di indicizzazione dell'asse C e sistema ausiliario del freno idraulico, E la gamma di velocità del mandrino è 0-2500r/min.

Torretta per attrezzi

Questa macchina utensile adotta la torretta di potenza BMT55, che ha una velocità di cambio utensile veloce e un'elevata affidabilità.

Applicazione del tornio orizzontale (fresatura) CNC ad alta precisione L-45MP

Questo tornio soddisfa le esigenze di lavorazione di parti complesse ed è ampiamente utilizzato in valvole, navi, macchinari di ingegneria e altri campi, specialmente preferiti dai produttori di parti automobilistiche.

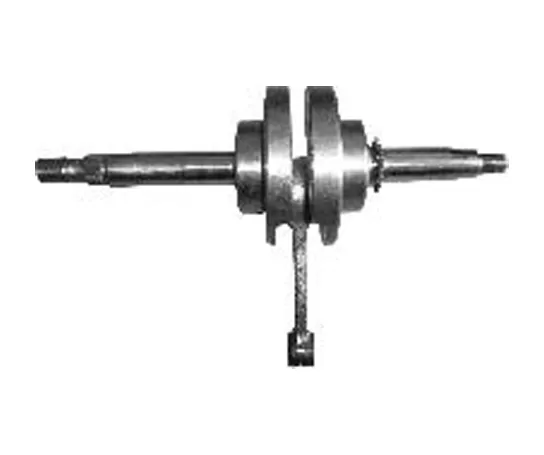

Pezzo esempio 1

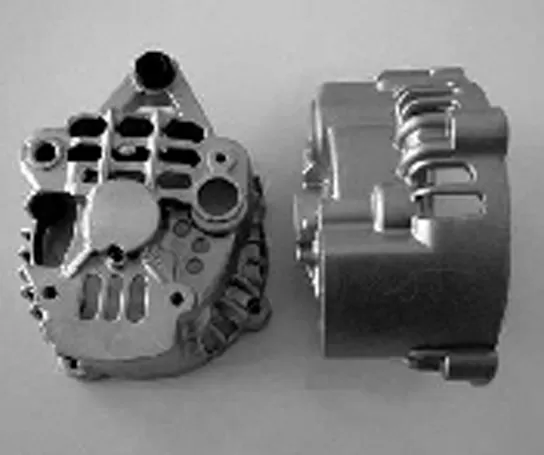

Pezzo esempio 2

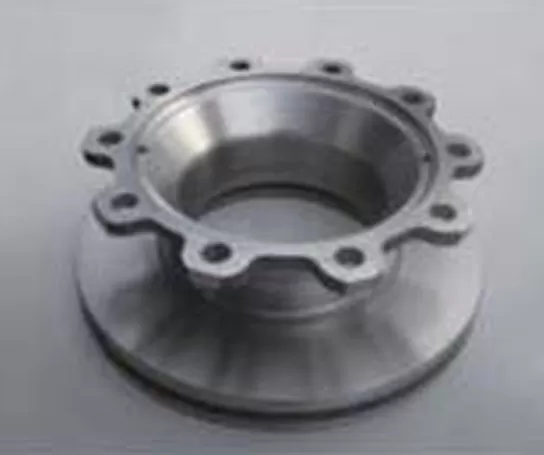

Pezzo esempio 3

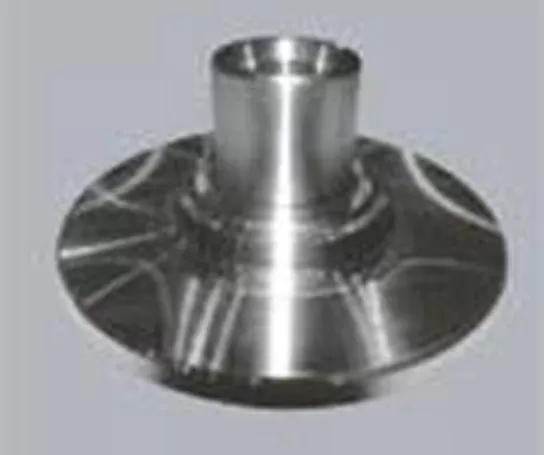

Esempio di pezzo 4

Specifiche del tornio orizzontale (fresatura) CNC ad alta precisione L-45MP

Articoli		Unità	L-45MP	Note
Intervallo di elaborazione	Diametro massimo di rotazione	Mm	Amazon600
	Diametro massimo di elaborazione (asse/piastra)	Mm	Horif380/fx450
	Lunghezza massima di elaborazione	Mm	900
	Diametro Max. bar	Mm	Graph75
Viaggio	Viaggio dell'asse X	Mm	240
	Coppia di potenza/stallo del motore dell'asse X	KW/Nm	2.2/12
	Viaggio dell'asse Z	Mm	950
	Coppia di potenza/stallo del motore dell'asse Z	KW/Nm	2.2/12
Mandrino	Potenza di uscita (S1/S6)	KW	15
	Forma dell'estremità del mandrino		A2-8
	Velocità rotativa del mandrino	R/min	0-2500
	Diametro del foro	Mm	Graph87
Mandrino	Mandrino idraulico a 3 griffe	Pollici	10	Hollow
Contropunta	Diametro manicotto contropunta/viaggio	Mm	F100/150
Contropunta	Foro conico manica contropunta	Morse	Morse 5 #	Live center
Velocità	Velocità di traslazione rapida dell'asse X	M/min	30
	Velocità di traslazione rapida dell'asse Z	M/min	30
	Tasso di alimentazione di taglio	Mm/min	1-8000
Portautensili	Capacità dello strumento	T	12
	Potenza del motore della testa di alimentazione/coppia di stallo	KW	2.2/12
	Velocità massima dell'utensile elettrico	R/min	4000
	Specifiche del portautensili	Mm	BMT55
	Specifiche del portautensili per tornitura	Mm	25*25
	Portautensili per alesatura diametro massimo	Mm	Amazon32
Precisione	Precisione di posizionamento dell'asse X	Mm	0.008
	Precisione di posizionamento dell'asse Z	Mm	0.012
	C axiPrecisione di posizionamento s	Arc sec	51 51
	Precisione dell'asse X	Mm	0.004
	Precisione dell'asse Z	Mm	0.006
	Precisione dell'asse C	Arc sec	20
Altri	Capacità di alimentazione	KVA	30
	Volume del liquido di raffreddamento	L	250
	Dimensione	Mm	3585x1880x1755
	Peso totale	Kg	4500

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
