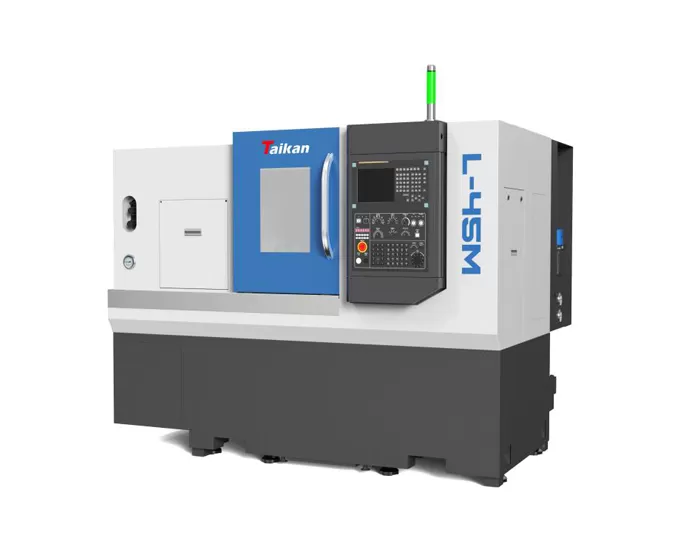

Name: L-45M tornio orizzontale CNC ad alta precisione (fresatura)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale (fresatura) CNC ad alta precisione L-45M

Complessivo

La macchina adotta una macchina integrata, design elettrico e idraulico con una struttura del letto inclinato a 30 °. È compatto, altamente rigido, consente la rimozione di trucioli lisci ed è facile da usare.

Binario di guida

I binari di guida sono del tipo di rotolamento e i componenti di azionamento utilizzano viti a ricircolo di sfere silenziose e ad alta velocità, che offrono velocità elevate, generazione di calore ridotto e elevata precisione di posizionamento.

Mandrino

Il sistema di trasmissione principale di questa macchina utensile adotta un mandrino meccanico ad alte prestazioni e coppia elevata con funzione di indicizzazione dell'asse C e sistema ausiliario del freno idraulico, E la gamma di velocità del mandrino è 0-4000r/min.

Torretta per attrezzi

Questa macchina utensile adotta la torretta di potenza BMT55, che ha una velocità di cambio utensile veloce e un'elevata affidabilità.

Applicazione del tornio orizzontale (fresatura) CNC ad alta precisione L-45M

Questo tornio soddisfa le esigenze di lavorazione di parti complesse ed è ampiamente utilizzato in valvole, navi, macchinari di ingegneria e altri campi, specialmente preferiti dai produttori di parti automobilistiche.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio orizzontale (fresatura) CNC ad alta precisione L-45M

Articoli		Unità	L-45M	Note
Intervallo di elaborazione	Diametro massimo di rotazione	Mm	Amazon600
	Diametro massimo di elaborazione (asse/piastra)	Mm	Horif380/fx450
	Lunghezza massima di elaborazione	Mm	400
	Diametro Max. bar	Mm	Horif52
Viaggio	Viaggio dell'asse X	Mm	240
	Coppia di potenza/stallo del motore dell'asse X	KW/Nm	2.2/12
	Viaggio dell'asse Z	Mm	430
	Coppia di potenza/stallo del motore dell'asse Z	KW/Nm	2.2/12
Mandrino	Potenza di uscita (S1/S6)	KW	11/15
	Forma dell'estremità del mandrino		A2-6
	Velocità rotativa del mandrino	R/min	0-4000
	Diametro del foro	Mm	Amazon67
Mandrino	Mandrino idraulico a 3 griffe	Pollici	8	Hollow
Contropunta	Diametro manicotto contropunta/viaggio	Mm	Amazon70/100	Opzionale
Contropunta	Foro conico manica contropunta	Morse	Morse 4 #	Live center
Velocità	Velocità di traslazione rapida dell'asse X	M/min	30
	Velocità di traslazione rapida dell'asse Z	M/min	30
	Tasso di alimentazione di taglio	Mm/min	1-8000
Portautensili	Capacità dello strumento	T	12
	Potenza del motore della testa di alimentazione/coppia di stallo	KW	2.2/12
	Velocità massima dell'utensile elettrico	R/min	4000
	Specifiche del portautensili	Mm	BMT55
	Specifiche del portautensili per tornitura	Mm	25'25
	Portautensili per alesatura diametro massimo	Mm	Graph40
Precisione	Precisione di posizionamento dell'asse X	Mm	0.008
	Precisione di posizionamento dell'asse Z	Mm	0.01
	Precisione dell'asse X	Mm	0.004
	Precisione dell'asse Z	Mm	0.004
Altri	Capacità di alimentazione	KVA	30
	Volume del liquido di raffreddamento	L	150
	Dimensione	Mm	230018801800
	Peso totale	Kg	3800

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

Mitsubishi

FANUC

Siemens

SYNTEC
