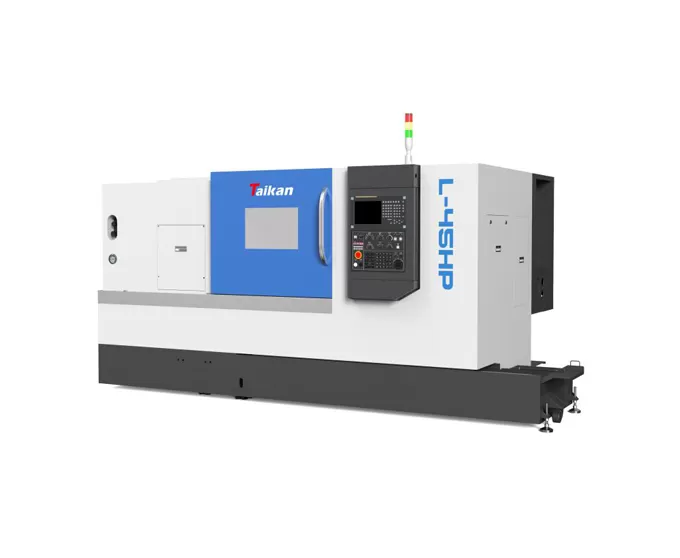

Name: Tornio orizzontale CNC ad alta precisione L-45HP
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale CNC ad alta precisione L-45HP

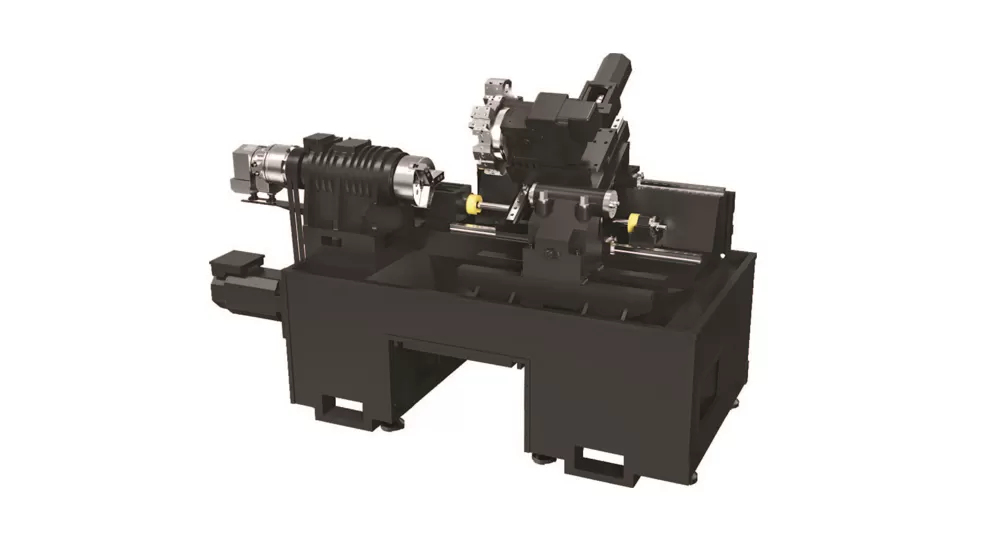

Complessivo

Il letto inclinato generale a 30 ° ha i vantaggi della struttura compatta, alta rigidità, rimozione del chip liscio e funzionamento conveniente;
La macchina utensile è completamente chiusa per la protezione, la rimozione automatica del chip, la lubrificazione automatica e il raffreddamento automatico.

Binario di guida

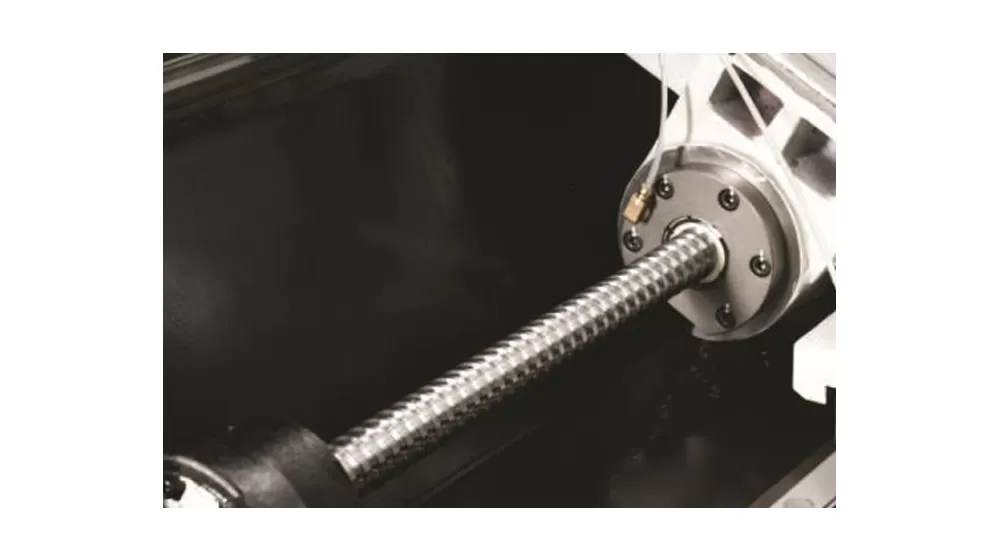

Adotta il design della guida al rotolamento e la vite a ricircolo di sfere silenziosa ad alta velocità, che presenta i vantaggi di alta velocità, bassa generazione di calore e alta precisione di posizionamento;

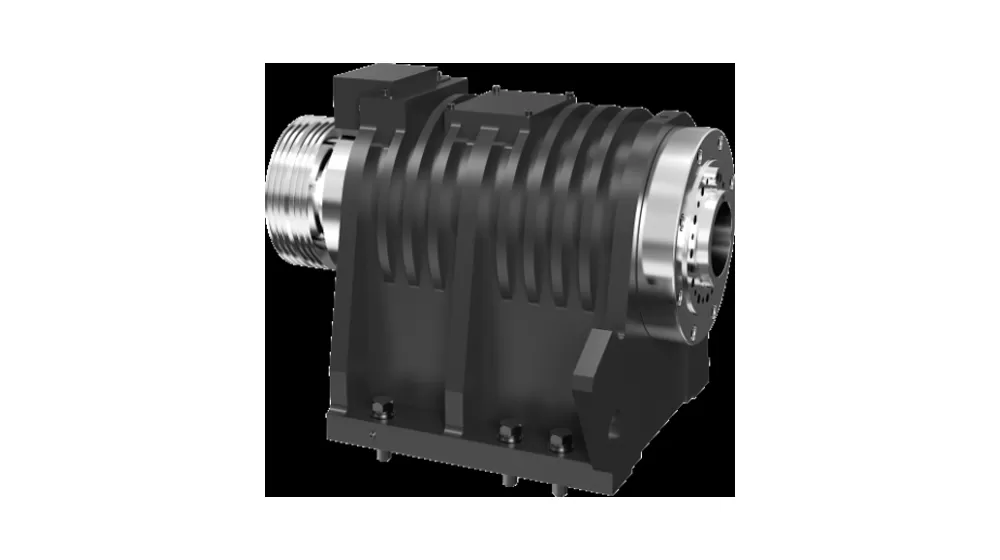

Mandrino

Il sistema di trasmissione principale di questa macchina utensile è guidato da un servomotore ad alte prestazioni, che guida il mandrino attraverso una cinghia. La gamma di velocità del mandrino è 0-2800r/min.

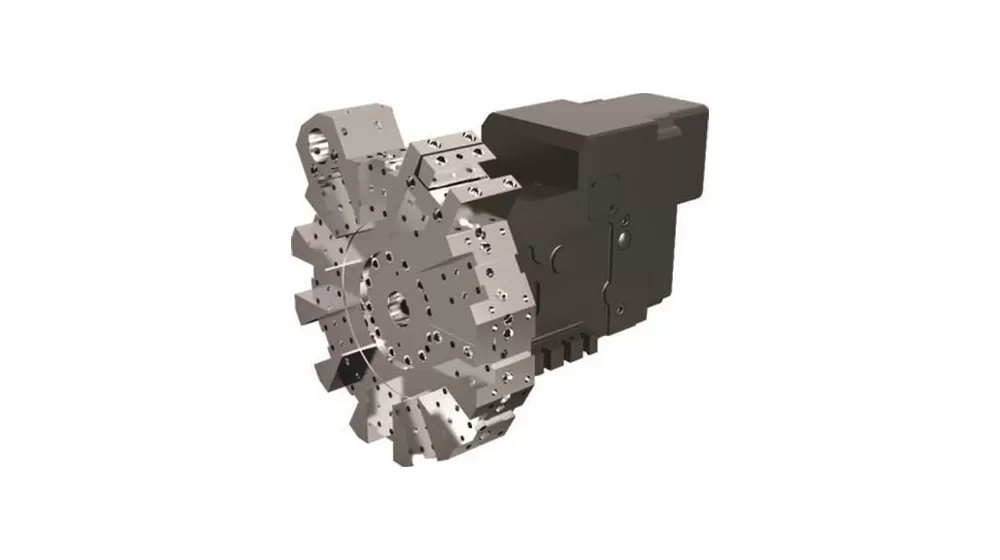

Strumento

Questa macchina utensile adotta la torretta per utensili servo, che ha una velocità di cambio utensile veloce e un'elevata affidabilità.

Applicazione del tornio orizzontale CNC ad alta precisione L-45HP

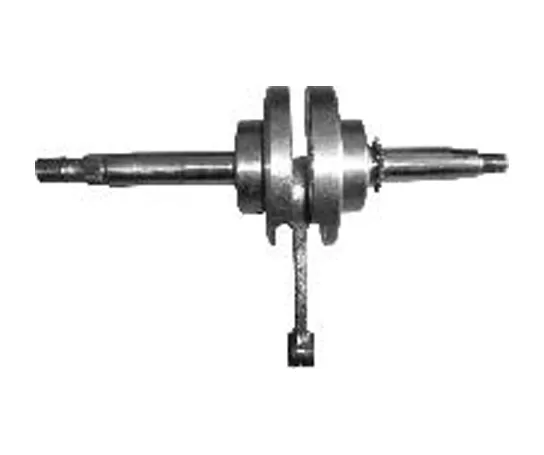

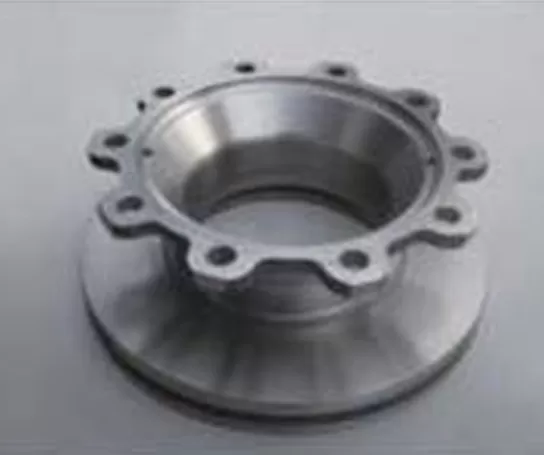

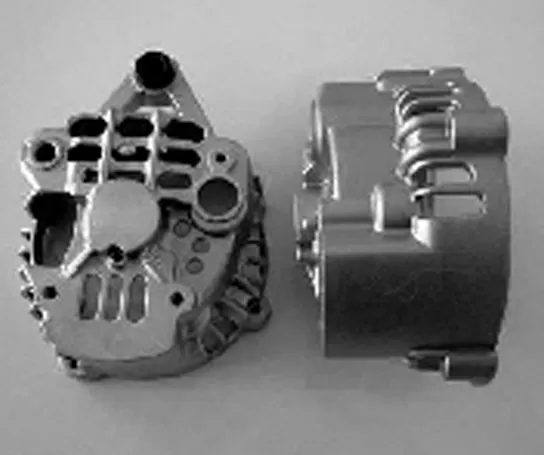

Pezzo esempio 1

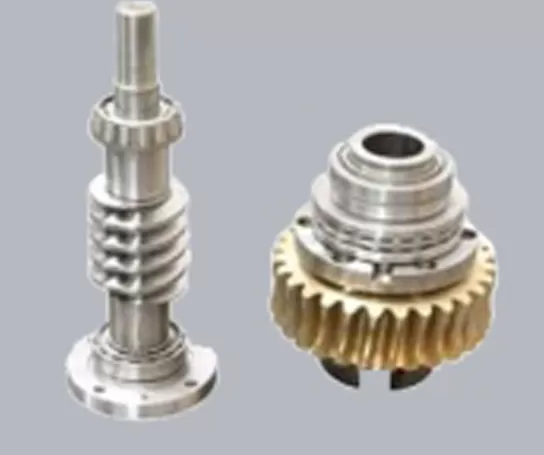

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio orizzontale CNC ad alta precisione L-45HP

Nome		Unità	L-45HP	Note
Gamma di lavorazione	Diametro massimo dell'oscillazione sul letto	Mm	Amazon600
	Diametro massimo di lavorazione (albero/disco)	Mm	Horif380/fx450
	Lunghezza massima di lavorazione	Mm	1000
	Diametro Max. bar	Mm	Amazon75
Viaggio	Viaggio dell'asse X	Mm	240
	Coppia di potenza/stallo del motore dell'asse X	Kw/Nm	1.8/11
	Viaggio dell'asse Z	Mm	1030
	Coppia di potenza/stallo del motore dell'asse Z	Kw/Nm	1.8/11
Mandrino	Potenza di uscita (S1/S6)	Kw	15/18.5
	Forma dell'estremità del mandrino		A2-8
	Velocità del mandrino	R/min	0-2800
	Diametro del foro passante del mandrino	Mm	Amazon87
Mandrino	Mandrino idraulico a tre griffe	Pollici	10	Hollow
Contropunta	Diametro manicotto contropunta/viaggio	Mm	F100/150
Contropunta	Conico del foro conico del manicotto del contropunta	Morse	Morse 5 #	Top dal vivo
Velocità	Velocità di traslazione rapida (asse X)	M/min	30
	Velocità di traslazione rapida (asse Z)	M/min	30
	Velocità di taglio dell'alimentazione	Mm/min	1 ~ 8000
Portautensili	Capacità dello strumento	T	12
	Tempo di indicizzazione dello strumento	Secondi/bit	0.5
	Dimensioni del corpo dello strumento	Mm	25x25
	Diametro massimo dello strumento di alesatura	Mm	40
Precisione	Precisione di posizionamento (asse X)	Mm	0.008
	Precisione di posizionamento (asse Z)	Mm	0.012
	Ripetizione ((asse X)	Mm	0.004
	Ripetizione ((asse Z)	Mm	0.006
Altro	Capacità dell'attrezzatura	KVA
	Capacità del serbatoio del liquido di raffreddamento	L	250
	Dimensioni della macchina	Mm	3770x1970x1700	Serbatoio del liquido di raffreddamento per la rimozione del chip destro manuale
	Peso (circa)	Kg	4500

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

Mitsubishi

FANUC

Siemens

SYNTEC

Ultime notizie e Media su Taikan

May 28 2025

Invito | Die & mold China 2025 |

Siamo elettrizzati di invitarti a visitare lo stand di Taikan W4-B220 a DIE & mold CHINA 2025! Data: giugno 4-7, 2025 sede: Shanghai New International Expo Center (2345 Longyang Road, Pudong, Shanghai, Ch...

May 26 2025

Taikan enciclopedia |

Il tornio verticale CNC è una macchina utensile CNC ad alta precisione e alta efficienza ampiamente utilizzata in vari campi di lavorazione dei metalli. L'asse del mandrino della macchina è verticale all'orizzontale p...

Tornio orizzontale CNC ad alta precisione L-45HP

Caratteristica del tornio orizzontale CNC ad alta precisione L-45HP

Applicazione del tornio orizzontale CNC ad alta precisione L-45HP

Specifiche del tornio orizzontale CNC ad alta precisione L-45HP

Controllo e Software

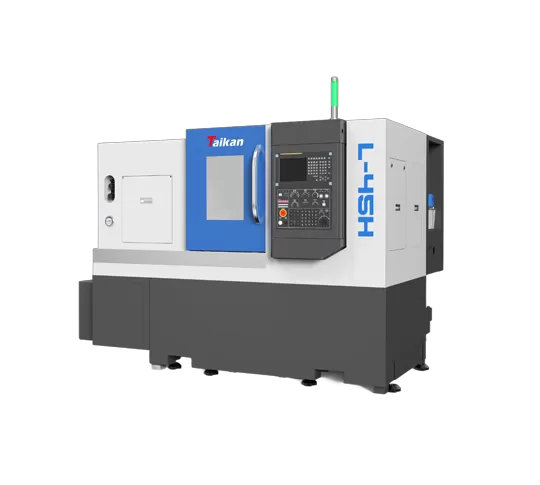

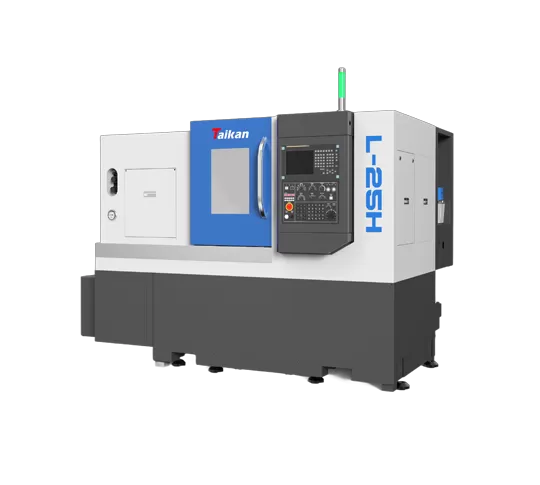

Correlati Tornio orizzontale CNC serie L-H
