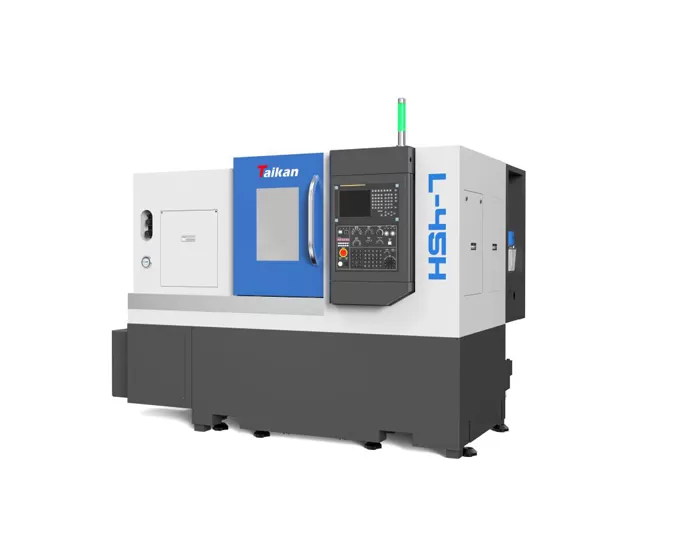

Name: Tornio orizzontale CNC ad alta precisione L-45H
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale CNC ad alta precisione L-45H

Complessivo

Il letto inclinato generale a 30 ° ha i vantaggi della struttura compatta, alta rigidità, rimozione del chip liscio e funzionamento conveniente;
La macchina utensile è completamente chiusa per la protezione, la rimozione automatica del chip, la lubrificazione automatica e il raffreddamento automatico.

Mandrino

La gamma di velocità del mandrino è 0-2800r/min.
Il supporto anteriore del mandrino adotta cuscinetti a rulli cilindrici a doppia fila e cuscinetti a sfere a contatto obliquo ad alta precisione a due maglie, E il supporto posteriore adotta cuscinetti a rulli cilindrici a doppia fila per soddisfare i requisiti del cuscinetto della forza di taglio assiale e radiale ..

Binario di guida

Adotta il design della guida al rotolamento e la vite a ricircolo di sfere silenziosa ad alta velocità, che presenta i vantaggi di alta velocità, bassa generazione di calore e alta precisione di posizionamento;

Strumento

Questa macchina utensile adotta la torretta per utensili servo, che ha una velocità di cambio utensile veloce e un'elevata affidabilità.

Applicazione del tornio orizzontale CNC ad alta precisione L-45H

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio orizzontale CNC ad alta precisione L-45H

Nome		Unità	L-45H	Note
Gamma di lavorazione	Diametro massimo dell'oscillazione sul letto	Mm	Amazon600
	Diametro massimo di lavorazione (albero/disco)	Mm	Horif380/fx450
	Lunghezza massima di lavorazione	Mm	450
	Diametro Max. bar	Mm	Amazon75
Viaggio	Viaggio dell'asse X	Mm	240
	Coppia di potenza/stallo del motore dell'asse X	Kw/Nm	1.8/11
	Viaggio dell'asse Z	Mm	500
	Coppia di potenza/stallo del motore dell'asse Z	Kw/Nm	1.8/11
Mandrino	Potenza di uscita (S1/S6)	Kw	15/18.5
	Forma dell'estremità del mandrino		A2-8
	Velocità del mandrino	R/min	0-2800
	Diametro del foro passante del mandrino	Mm	Amazon87
Mandrino	Mandrino idraulico a tre griffe	Pollici	10	Hollow
Contropunta	Diametro manicotto contropunta/viaggio	Mm	Amazon70/100	Opzionale
Contropunta	Conico del foro conico del manicotto del contropunta	Morse	Morse 4 #	Top dal vivo
Velocità	Velocità di traslazione rapida (asse X)	M/min	30
	Velocità di traslazione rapida (asse Z)	M/min	30
	Velocità di taglio dell'alimentazione	Mm/min	1 ~ 8000
Portautensili	Capacità dello strumento	T	12
	Tempo di indicizzazione dello strumento	Secondi/bit	0.5
	Dimensioni del corpo dello strumento	Mm	25'25
	Diametro massimo dello strumento di alesatura	Mm	40
Precisione	Precisione di posizionamento (asse X)	Mm	0.008
	Precisione di posizionamento (asse Z)	Mm	0.01
	Ripetizione ((asse X)	Mm	0.004
	Ripetizione ((asse Z)	Mm	0.004
Altro	Capacità dell'attrezzatura	KVA	16
	Capacità del serbatoio del liquido di raffreddamento	L	150
	Dimensioni della macchina	Mm	260017901750	Serbatoio del liquido di raffreddamento per la rimozione manuale del chip
	Peso (circa)	Kg	3600

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

Mitsubishi

FANUC

Siemens

SYNTEC
