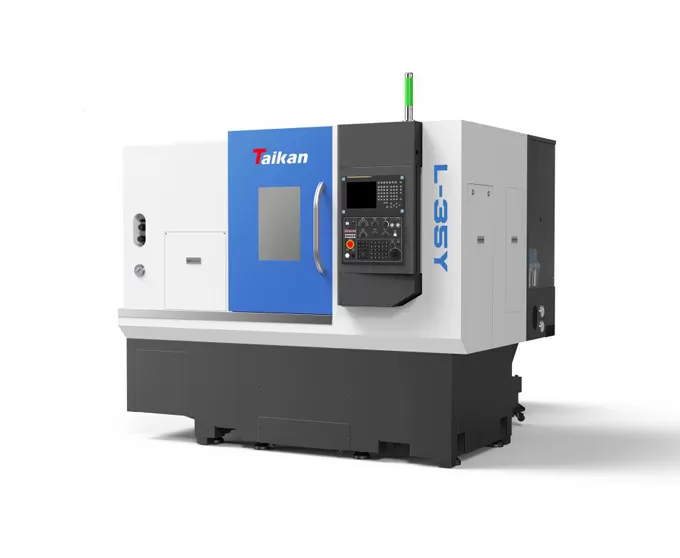

Name: L-35Y tornio orizzontale CNC ad alta precisione (fresatura)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale (fresatura) CNC ad alta precisione L-35Y

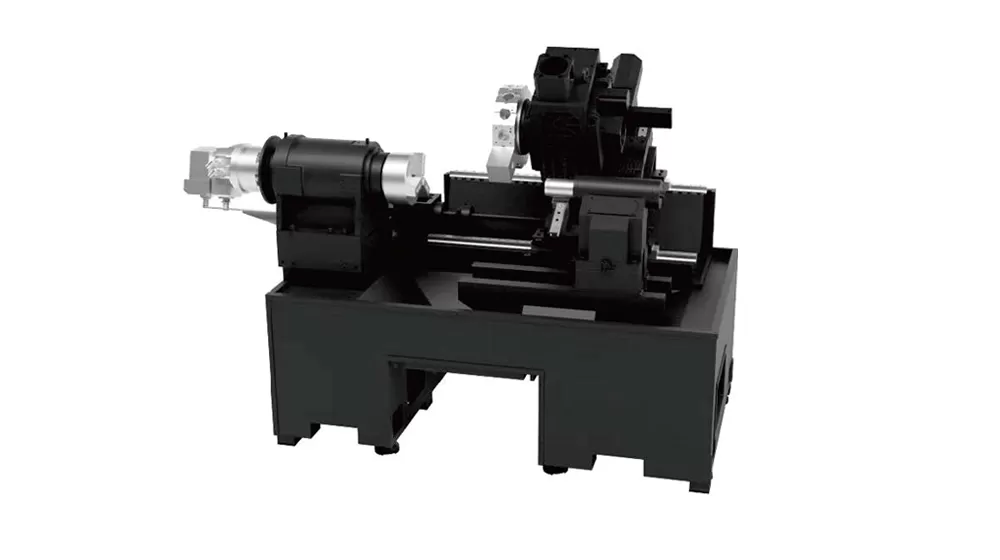

Complessivo

La macchina ha un layout integrato di macchinari, elettricità e idraulica e un letto inclinato generale, che presenta i vantaggi di una struttura compatta, elevata rigidità, rimozione di trucioli lisci e funzionamento facile.

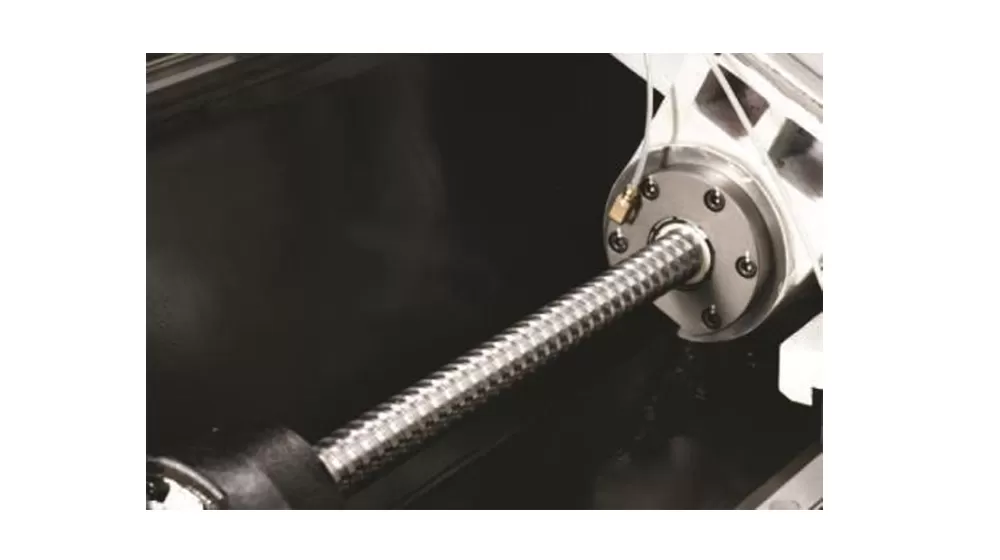

Binario di guida

I binari di guida sono del tipo di rotolamento e i componenti di azionamento utilizzano viti a ricircolo di sfere silenziose e ad alta velocità, che offrono velocità elevate, generazione di calore ridotto e elevata precisione di posizionamento.

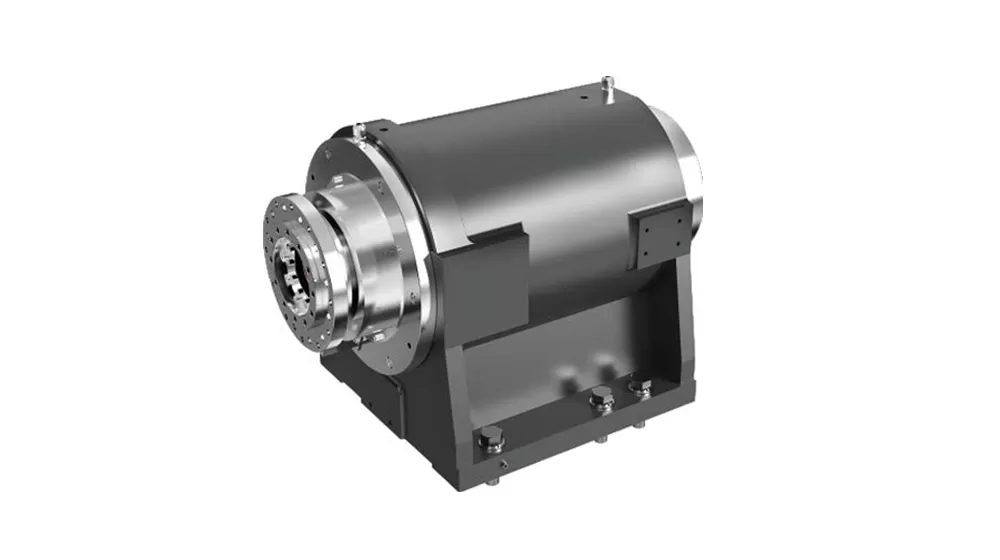

Mandrino

Il sistema di trasmissione principale di questa macchina adotta una trasmissione mandrino ad alte prestazioni e coppia elevata, con un intervallo di velocità del mandrino di 0-4000 giri/min.

Strumento

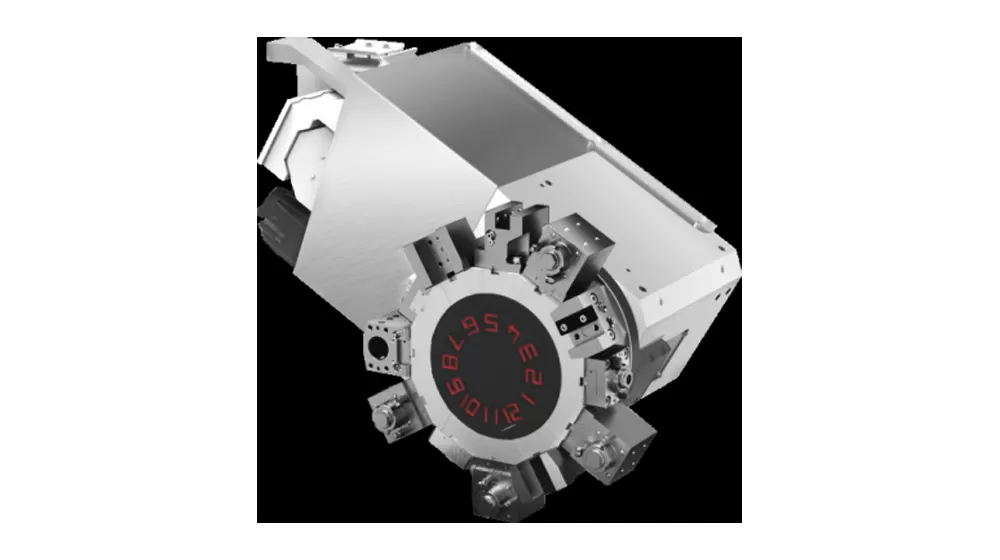

Questa macchina adotta la torretta alimentata BMT55 (incluso l'asse Y), che ha una velocità di cambio utensile veloce e un'elevata affidabilità; È dotata di portautensili assiali e radiali per soddisfare le esigenze di fresatura.

Applicazione del tornio orizzontale (fresatura) CNC ad alta precisione L-35Y

Questo tornio soddisfa le esigenze di lavorazione di parti complesse ed è ampiamente utilizzato in valvole, navi, macchinari di ingegneria e altri campi, specialmente preferiti dai produttori di parti automobilistiche.

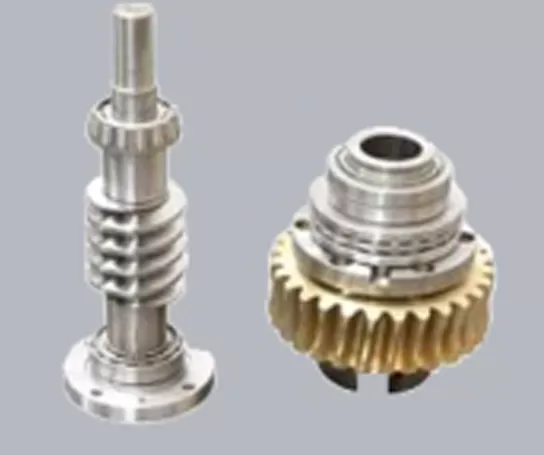

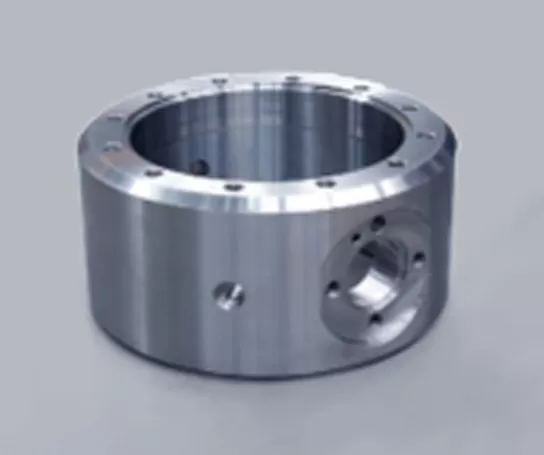

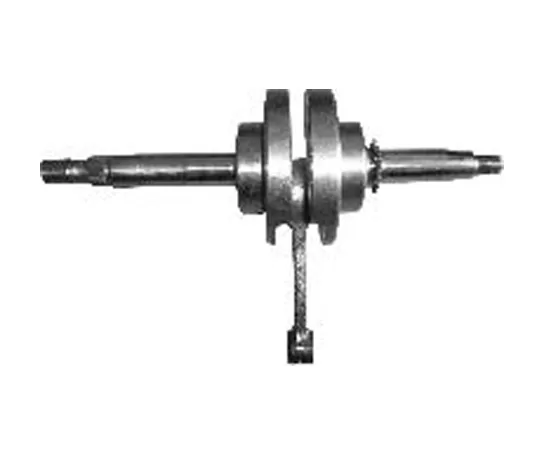

Pezzo esempio 1

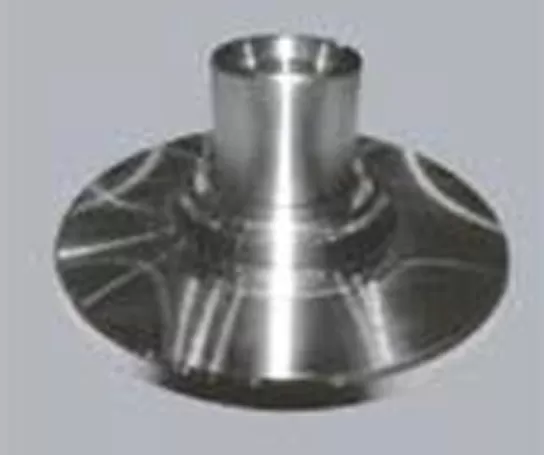

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio orizzontale (fresatura) CNC ad alta precisione L-35Y

Articoli		Unità	L-35Y	Note
Intervallo di elaborazione	Diametro massimo di rotazione	Mm	Horif520
	Diametro massimo di elaborazione (asse/piastra)	Mm	Amazon300/fx350
	Lunghezza massima di elaborazione	Mm	330
	Diametro Max. bar	Mm	Graph52
Viaggio	Viaggio dell'asse X	Mm	200
	Coppia di potenza/stallo del motore dell'asse X	KW/Nm	1.8/11
	Viaggio dell'asse Y	Mm	100(± 50)
	Coppia di potenza/stallo del motore dell'asse Y	KW/Nm	1.8/11
	Viaggio dell'asse Z	Mm	400
	Coppia di potenza/stallo del motore dell'asse Z	KW/Nm	1.8/11
Mandrino	Potenza di uscita (S1/S6)	KW	11/15
	Forma dell'estremità del mandrino		A2-6
	Velocità rotativa del mandrino	R/min	0-4000
	Diametro del foro	Mm	Graph63
Mandrino	Mandrino idraulico a 3 griffe	Pollici	8	Hollow
Contropunta	Diametro manicotto contropunta/viaggio	Mm	Graph70/100	Opzionale
Contropunta	Foro conico manica contropunta	Morse	Morse 4 #	Live center
Velocità	Velocità di traslazione rapida dell'asse X	M/min	30
	Velocità di traslazione rapida dell'asse Y	M/min	10
	Velocità di traslazione rapida dell'asse Z	M/min	30
	Tasso di alimentazione di taglio	Mm/min	1 ~ 8000
Portautensili	Capacità dello strumento	T	12
	Potenza del motore della testa di fresatura/coppia di stallo	KW	2.7/12-46	Alfa i S 12/4000-B
	Strumento di fresatura velocità massima	R/min	4000
	Specifiche della maniglia dello strumento di fresatura	Mm	BMT55
	Specifiche del portautensili per tornitura	Mm	25x25
	Diametro massimo dello strumento di alesatura	Mm	Graph32
Precisione	Precisione di posizionamento dell'asse X	Mm	0.006
	Precisione di posizionamento dell'asse Y	Mm	0.02
	Precisione di posizionamento dell'asse Z	Mm	0.006
	Precisione di posizionamento dell'asse C	Arc sec	51 51
	Ripetitori dell'asse X	Mm	0.004
	Precisione dell'asse Y	Mm	0.005
	Precisione dell'asse Z	Mm	0.004
	Precisione dell'asse C	Arc sec	20"
Altri	Capacità di alimentazione	KVA	30
	Volume del liquido di raffreddamento	L	250
	Dimensione	Mm	240017702010
	Peso totale	Kg	3800

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

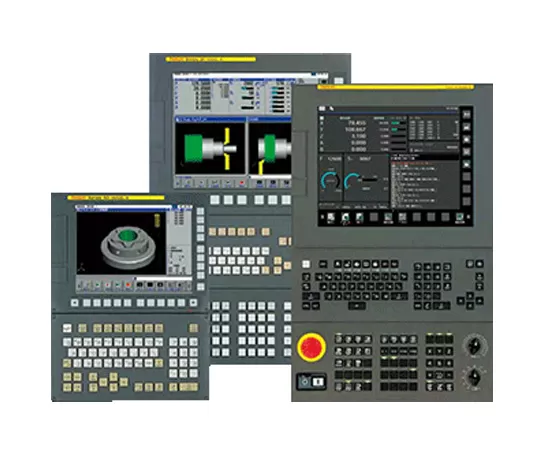

Controllo e Software

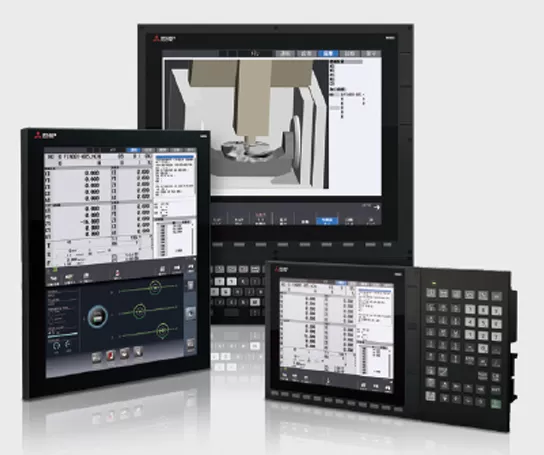

Mitsubishi

FANUC

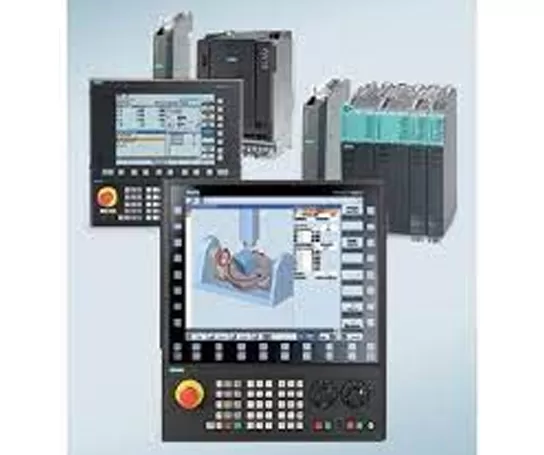

Siemens

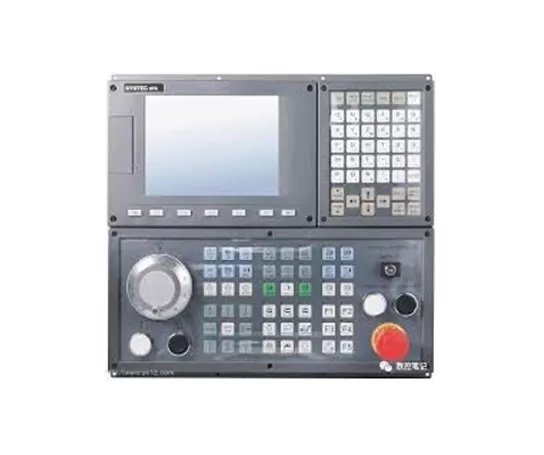

SYNTEC
