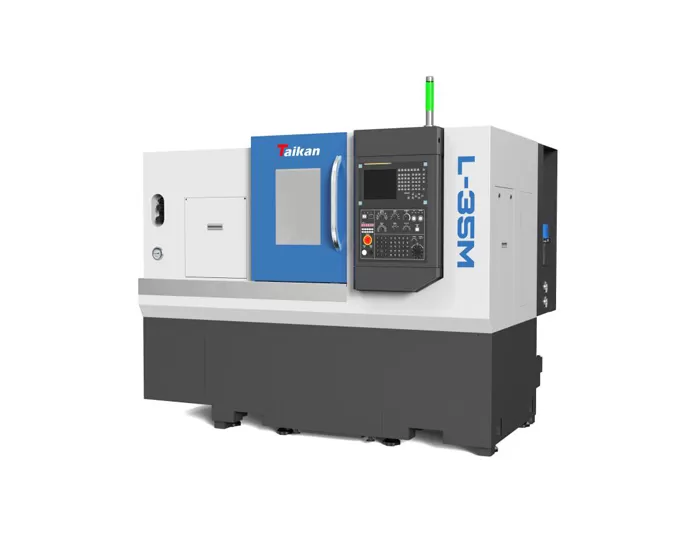

Name: L-35M tornio orizzontale CNC ad alta precisione (fresatura)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale (fresatura) CNC ad alta precisione L-35M

Complessivo

La macchina adotta una macchina integrata, design elettrico e idraulico con una struttura del letto inclinato a 30 °. È compatto, altamente rigido, consente la rimozione di trucioli lisci ed è facile da usare.

Binario di guida

I binari di guida sono del tipo di rotolamento e i componenti di azionamento utilizzano viti a ricircolo di sfere silenziose e ad alta velocità, che offrono velocità elevate, generazione di calore ridotto e elevata precisione di posizionamento.

Mandrino

La gamma di velocità del mandrino è 0-4000 giri/min. Il mandrino è supportato da una combinazione di cuscinetti a sfere a contatto obliquo ad alta precisione (anteriore e posteriore), che soddisfano i requisiti della forza di taglio assiale e radiale.

Torretta per attrezzi

Combinato con il mandrino di indicizzazione dell'asse C e l'assistenza ai freni idraulici, questa configurazione consente il collegamento a 3 assi e supporta funzioni come fresatura, foratura e maschiatura con alta efficienza, precisione, E prestazioni stabili.

Applicazione del tornio orizzontale (fresatura) CNC ad alta precisione L-35M

Questo tornio soddisfa le esigenze di lavorazione di parti complesse ed è ampiamente utilizzato in valvole, navi, macchinari di ingegneria e altri campi, specialmente preferiti dai produttori di parti automobilistiche.

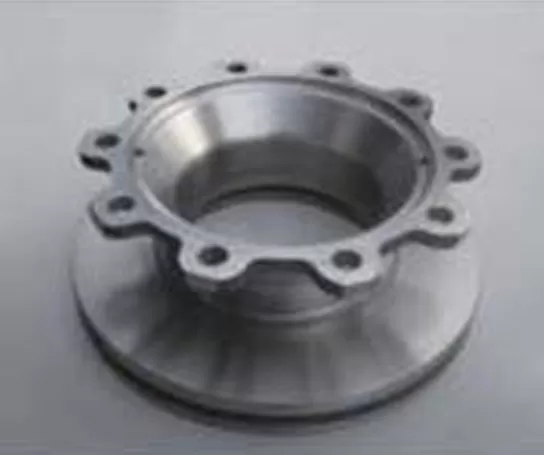

Esempio di pezzo 150304

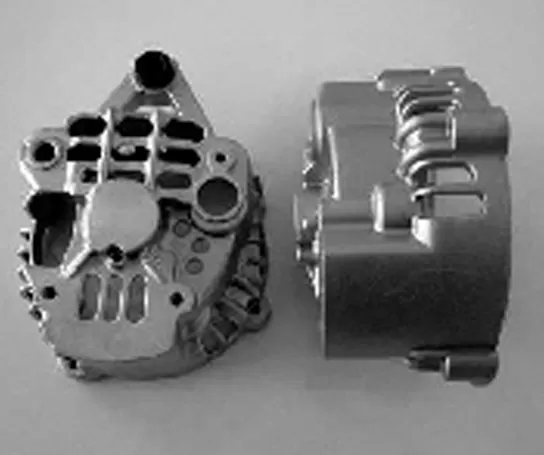

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio orizzontale (fresatura) CNC ad alta precisione L-35M

Articoli		Unità	L-35M	Note
Intervallo di elaborazione	Diametro massimo di rotazione	Mm	Horif520
	Diametro massimo di elaborazione (asse/piastra)	Mm	Amazon300/fx350
	Lunghezza massima di elaborazione	Mm	400
	Diametro Max. bar	Mm	Graph52
Viaggio	Viaggio dell'asse X	Mm	190
	Coppia di potenza/stallo del motore dell'asse X	KW/Nm	1.5/7.2
	Viaggio dell'asse Z	Mm	430
	Coppia di potenza/stallo del motore dell'asse Z	KW/Nm	1.5/7.2
Mandrino	Potenza di uscita (S1/S6)	KW	7.5/11
	Forma dell'estremità del mandrino		A2-6
	Velocità rotativa del mandrino	R/min	0-4000
	Diametro del foro	Mm	Graph63
Mandrino	Mandrino idraulico a 3 griffe	Pollici	8	Hollow
Contropunta	Diametro manicotto contropunta/viaggio	Mm	Graph70/100	Opzionale
Contropunta	Foro conico manica contropunta	Morse	Morse 4 #	Live center
Velocità	Velocità di traslazione rapida dell'asse X	M/min	30
	Velocità di traslazione rapida dell'asse Z	M/min	30
	Tasso di alimentazione di taglio	Mm/min	1 ~ 8000
Portautensili	Capacità dello strumento	T	12
	Potenza del motore della testa di fresatura/coppia di stallo	KW	2.2/12
	Strumento di fresatura velocità massima	R/min	3000
	Specifiche della maniglia dello strumento di fresatura	Mm	BMT45
	Specifiche del portautensili per tornitura	Mm	25x25
	Diametro massimo dello strumento di alesatura	Mm	Graph32
Precisione	Precisione di posizionamento dell'asse X	Mm	0.006
	Precisione di posizionamento dell'asse Z	Mm	0.006
	Precisione di posizionamento dell'asse C	Arc sec	51 51
	Precisione dell'asse X	Mm	0.004
	Precisione dell'asse Z	Mm	0.004
	Precisione dell'asse C	Arc sec	20"
Altri	Capacità di alimentazione	KVA	25
	Volume del liquido di raffreddamento	L	150
	Dimensione	Mm	230018801800
	Peso totale	Kg	3600

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

Mitsubishi

FANUC

Siemens

SYNTEC
