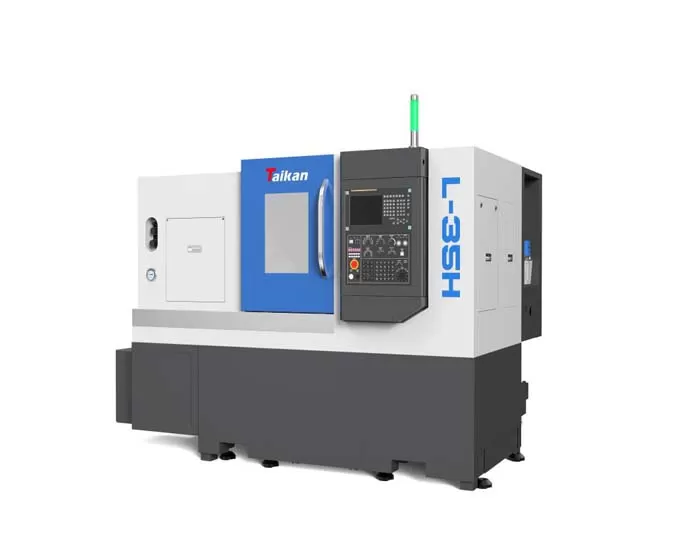

Name: Tornio orizzontale CNC ad alta precisione L-35H
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale CNC ad alta precisione L-35H

Complessivo

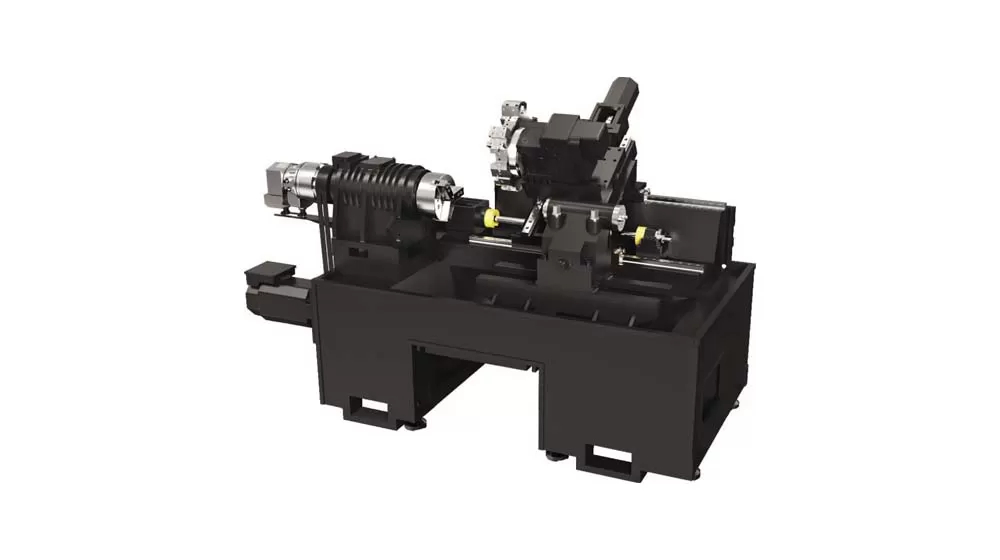

Collegamento a due assi a doppia coordinate, macchina utensile CNC ad anello semichiuso. Layout meccanico, elettrico e idraulico integrato.

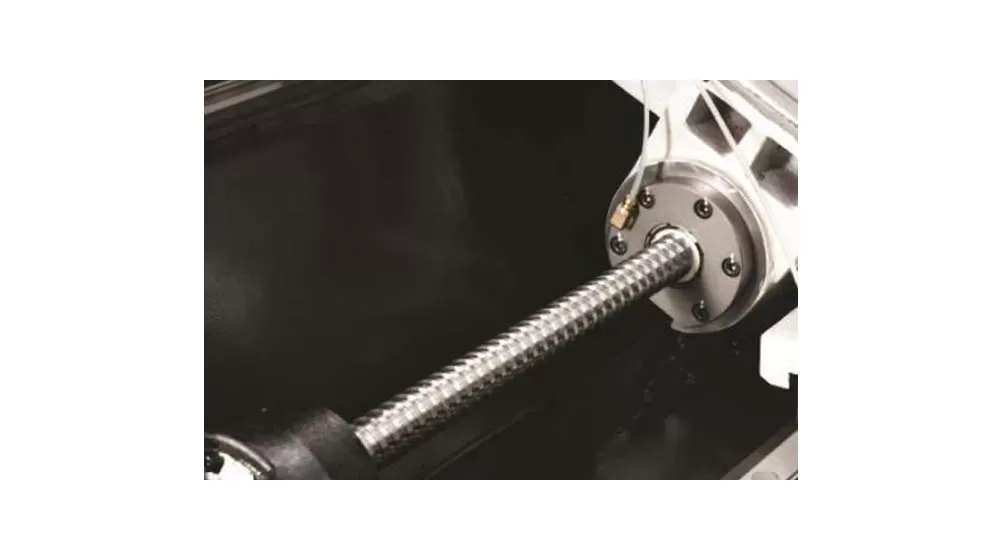

Ogni asse di alimentazione servo utilizza una vite a ricircolo di sfere silenziosa ad alta velocità, direttamente collegata da un giunto elastico, con velocità di spostamento rapida, bassa rumorosità, elevata precisione di posizionamento e rigidità;

Binario di guida

Adotta il design della guida al rotolamento e la vite a ricircolo di sfere silenziosa ad alta velocità, che presenta i vantaggi di alta velocità, bassa generazione di calore e alta precisione di posizionamento;

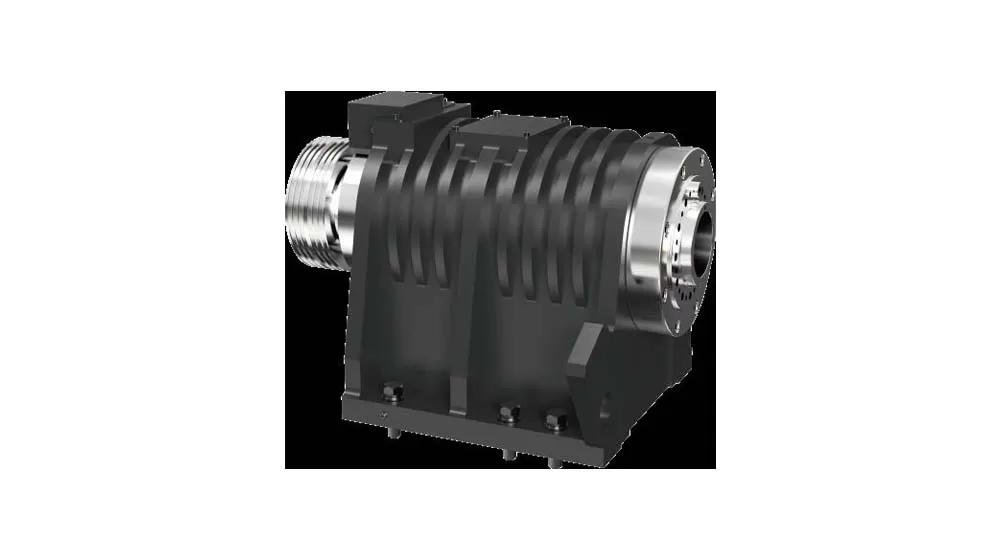

Mandrino

Azionato da un servomotore ad alte prestazioni, il mandrino è guidato da una cinghia e il campo di velocità del mandrino è 0-4000 giri/min.

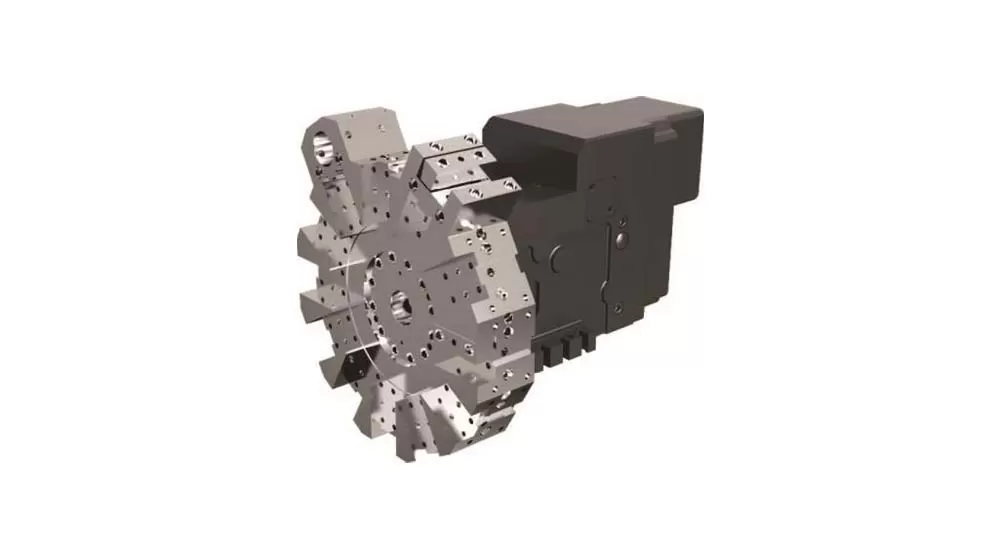

Strumento

Questa macchina utensile adotta la torretta per utensili servo, che ha una velocità di cambio utensile veloce e un'elevata affidabilità.

Applicazione del tornio orizzontale CNC ad alta precisione L-35H

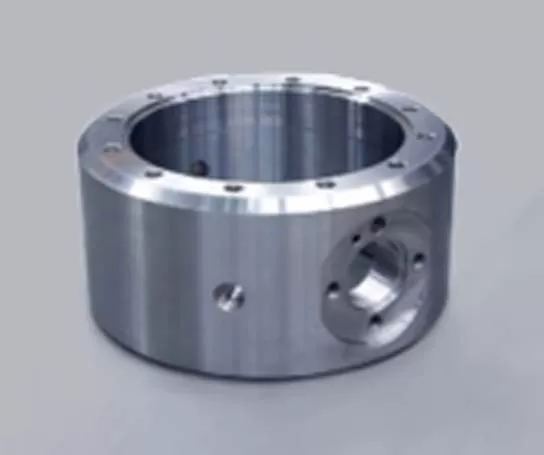

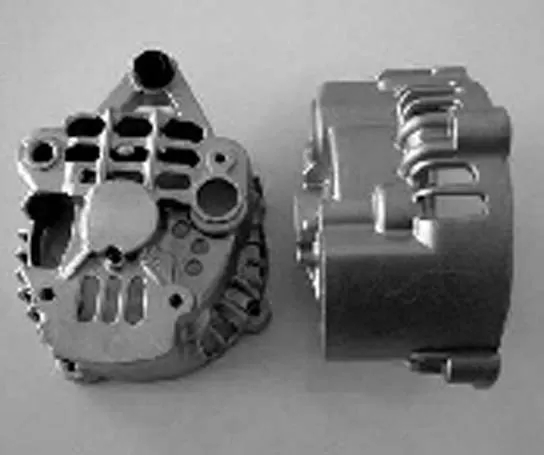

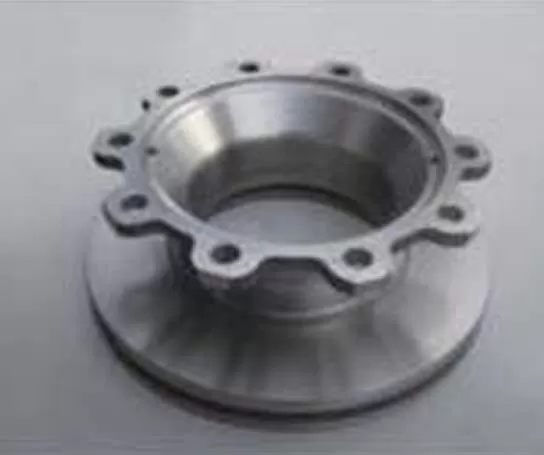

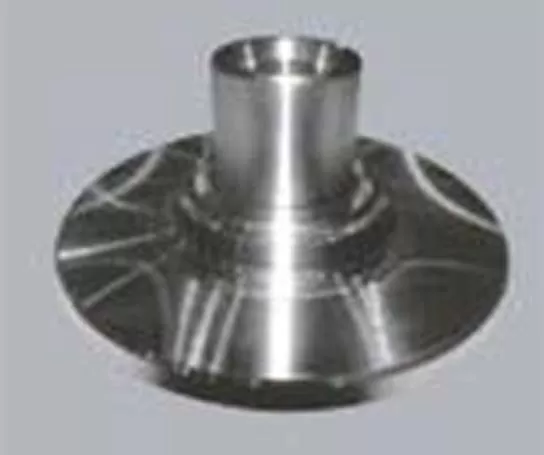

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio orizzontale CNC ad alta precisione L-35H

Nome		Unità	L-35H	Note
Gamma di lavorazione	Diametro massimo dell'oscillazione sul letto	Mm	Horif520
	Diametro massimo di lavorazione (albero/disco)	Mm	Amazon300/fx350
	Lunghezza massima di lavorazione	Mm	450
	Diametro Max. bar	Mm	Horif52
Viaggio	Viaggio dell'asse X	Mm	190
	Coppia di potenza/stallo del motore dell'asse X	Kw/Nm	1.8/11
	Viaggio dell'asse Z	Mm	500
	Coppia di potenza/stallo del motore dell'asse Z	Kw/Nm	1.8/11
Mandrino	Potenza di uscita (S1/S6)	Kw	11/15
	Forma dell'estremità del mandrino		A2-6
	Velocità del mandrino	R/min	0-4000
	Diametro del foro passante del mandrino	Mm	Amazon63
Mandrino	Mandrino idraulico a tre griffe	Pollici	8	Hollow
Contropunta	Diametro manicotto contropunta/viaggio	Mm	Amazon70/100	Opzionale
Contropunta	Conico del foro conico del manicotto del contropunta	Morse	Morse 4 #	Top dal vivo
Velocità	Velocità di traslazione rapida (asse X)	M/min	30
	Velocità di traslazione rapida (asse Z)	M/min	30
	Velocità di taglio dell'alimentazione	Mm/min	1 ~ 8000
Portautensili	Capacità dello strumento	T	12
	Tempo di indicizzazione dello strumento	Secondi/bit	0.5
	Dimensioni del corpo dello strumento	Mm	25*25
	Diametro massimo dello strumento di alesatura	Mm	40
Precisione	Precisione di posizionamento (asse X)	Mm	0.006
	Precisione di posizionamento (asse Z)	Mm	0.008
	Ripetizione ((asse X)	Mm	0.004
	Ripetizione ((asse Z)	Mm	0.004
Altro	Capacità dell'attrezzatura	KVA	12
	Capacità del serbatoio del liquido di raffreddamento	L	150
	Dimensioni della macchina	Mm	250017001680	Serbatoio del liquido di raffreddamento per la rimozione manuale del chip
	Peso (circa)	Kg	3400

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

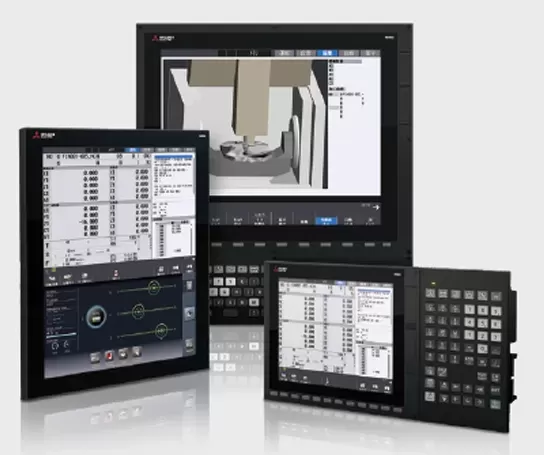

Mitsubishi

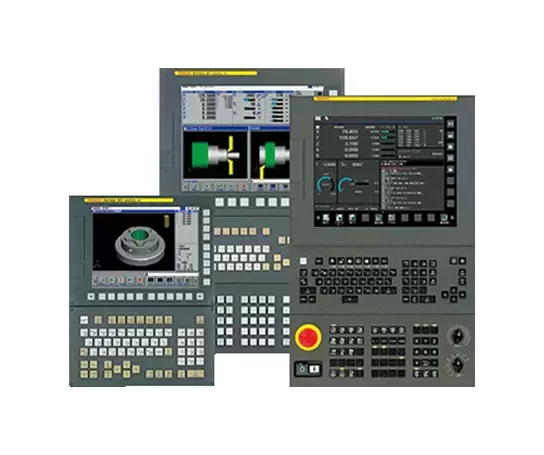

FANUC

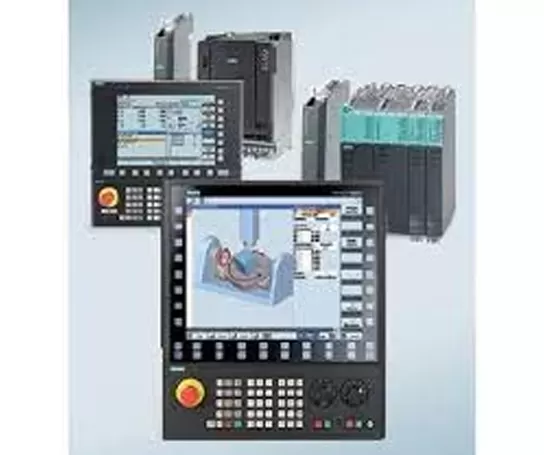

Siemens

SYNTEC
