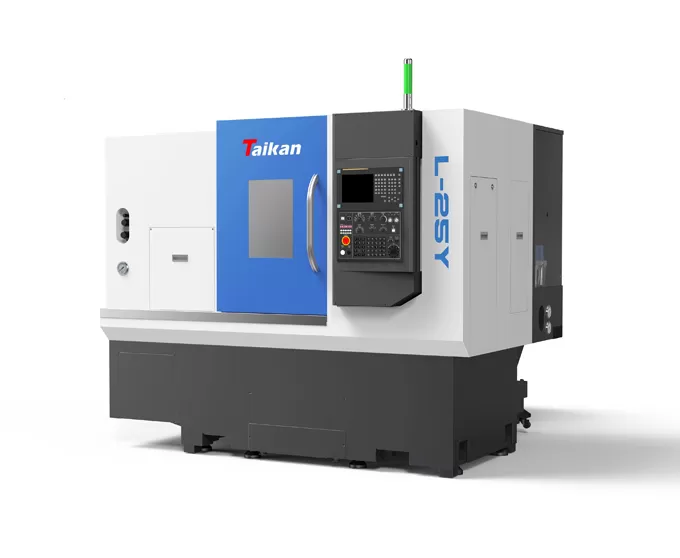

Articoli | Unità | L-25Y | Note |
Intervallo di elaborazione | Diametro massimo di rotazione | Mm | Horif520 |
|
Diametro massimo di elaborazione (asse/piastra) | Mm | Amazon300/fx350 |
|
Lunghezza massima di elaborazione | Mm | 330 |
|
Diametro Max. bar | Mm | Horif52 |
|
Viaggio | Viaggio dell'asse X | Mm | 190 |
|
Coppia di potenza/stallo del motore dell'asse X | KW/Nm | 1.8/11 |
|
Viaggio dell'asse Y | Mm | 100(± 50) |
|
Coppia di potenza/stallo del motore dell'asse Y | KW/Nm | 1.8/11 |
|
Viaggio dell'asse Z | Mm | 400 |
|
Coppia di potenza/stallo del motore dell'asse Z | KW/Nm | 1.8/11 |
|
Mandrino | Potenza di uscita (S1/S6) | KW | 7.5/11 |
|
Forma dell'estremità del mandrino |
| A2-5 |
|
Velocità rotativa del mandrino | R/min | 0-6000 |
|
Diametro del foro | Mm | Amazon67 |
|
Mandrino | Mandrino idraulico a 3 griffe | Pollici | 6 | Hollow |
Contropunta | Diametro manicotto contropunta/viaggio | Mm | Amazon70/100 | Opzionale |
Foro conico manica contropunta | Morse | Morse 4 # | Live center |
Velocità | Velocità di traslazione rapida dell'asse X | M/min | 30 |
|
Velocità di traslazione rapida dell'asse Y | M/min | 10 |
|
Velocità di traslazione rapida dell'asse Z | M/min | 30 |
|
Tasso di alimentazione di taglio | Mm/min | 1-8000 |
|
Portautensili | Capacità dello strumento | T | 12 |
|
Potenza del motore della testa di alimentazione/coppia di stallo | KW | 2.7kw/12-46N | Alfa i S 12/4000-B |
Velocità massima dell'utensile elettrico | R/min | 4000 |
|
Specifiche del portautensili | Mm | BMT45 |
|
Specifiche del portautensili per tornitura | Mm | 25x25 |
|
Strumento di alesatura massimo holDiametro der | Mm | Graph32 |
|
Capacità di elaborazione del portautensili | Capacità massima di fresatura dell'utensile elettrico |
| Fresa diametro x profondità di fresatura x alimentazione altezza 20mm x 10mm x 40 (mm/min) | 45 acciaio |
Capacità massima di perforazione dell'utensile elettrico |
| Diametro del trapano per la velocità di alimentazione 0,32 (mm) x 0.15 (mm/r) | 45 acciaio |
Capacità massima di maschiatura dell'utensile elettrico |
| M10 x 1.5 | 45 acciaio |
Precisione | Precisione di posizionamento dell'asse X | Mm | 0.006 |
|
Precisione di posizionamento dell'asse Y | Mm | 0.02 |
|
Precisione di posizionamento dell'asse Z | Mm | 0.006 |
|
Precisione di posizionamento dell'asse C | Arc sec | 51 51 |
|
Ripetitori dell'asse X | Mm | 0.004 |
|
Precisione dell'asse Y | Mm | 0.005 |
|
Precisione dell'asse Z | Mm | 0.004 |
|
Precisione dell'asse C | Arc sec | 20 |
|
Altri | Capacità di alimentazione | KVA | 25 |
|
Volume del liquido di raffreddamento | L | 150 |
|
Dimensione | Mm | 2500*3100*2100 |
|
Peso totale | Kg | 3800 |
|
