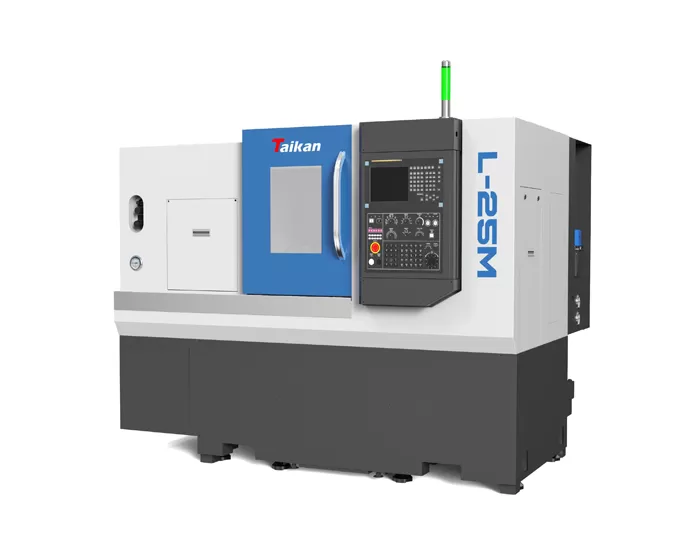

Name: L-25M tornio orizzontale CNC ad alta precisione (fresatura)
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale (fresatura) CNC ad alta precisione L-25M

Complessivo

La macchina è completamente chiusa per la protezione, con rimozione automatica del chip, lubrificazione e sistemi di raffreddamento. I principali componenti sono fusi utilizzando stampi per sabbia in resina di alta qualità e materiali in ghisa ad alta resistenza, fornendo un'elevata rigidità e precisione stabile per la macchina.

Binario di guida

I binari di guida sono del tipo di rotolamento e i componenti di azionamento utilizzano viti a ricircolo di sfere silenziose e ad alta velocità, che offrono velocità elevate, generazione di calore ridotto e elevata precisione di posizionamento.

Mandrino

Il sistema di azionamento del mandrino utilizza un mandrino meccanico ad alte prestazioni e coppia elevata. La gamma di velocità del mandrino è 0-5300 giri/min.

Torretta per attrezzi

Dotato di una torretta per utensili alimentata BMT45, che presenta velocità di cambio utensile veloce e alta affidabilità.

Applicazione del tornio orizzontale (fresatura) CNC ad alta precisione L-25M

Questo tornio soddisfa le esigenze di lavorazione di parti complesse ed è ampiamente utilizzato in valvole, navi, macchinari di ingegneria e altri campi, specialmente preferiti dai produttori di parti automobilistiche.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio orizzontale (fresatura) CNC ad alta precisione L-25M

0.006

Articolo		Unità	L-25M	Note
Intervallo di elaborazione	Diametro massimo di rotazione	Mm	Horif520
	Diametro massimo di elaborazione (asse/piastra)	Mm	F200/fx250
	Lunghezza massima di elaborazione	Mm	400
	Diametro Max. bar	Mm	Graph45
Viaggio	Viaggio dell'asse X	Mm	190
	Coppia di potenza/stallo del motore dell'asse X	KW/Nm	2.4/11
	Viaggio dell'asse Z	Mm	430
	Coppia di potenza/stallo del motore dell'asse Z	KW/Nm	2.4/11
Mandrino	Potenza di uscita (S1/S6)	KW	7.5/11.25
	Forma dell'estremità del mandrino		A2-5
	Velocità rotativa del mandrino	R/min	5300
	Diametro del foro	Mm	Graph57
Mandrino	Mandrino idraulico a 3 griffe	Pollici	6	Hollow
Contropunta	Diametro manicotto contropunta/viaggio	Mm	Graph70/100	Opzionale
Contropunta	Foro conico manica contropunta	Morse	Morse 4 #	Live center
Velocità	Velocità di traslazione rapida dell'asse X	M/min	30
	Velocità di traslazione rapida dell'asse Z	M/min	30
	Tasso di alimentazione di taglio	Mm/min	1 ~ 8000
Portautensili	Capacità dello strumento	T	12
	Potenza del motore della testa di fresatura/coppia di stallo	KW	2.3/11-34
	Strumento di fresatura velocità massima	R/min	4000
	Specifiche della maniglia dello strumento di fresatura	Mm	BMT45
	Specifiche del portautensili per tornitura	Mm	25x25
	Diametro massimo dello strumento di alesatura	Mm	Graph32
Precisione	Precisione di posizionamento dell'asse X	Mm	0.006
	Precisione di posizionamento dell'asse Z	Mm
	Precisione di posizionamento dell'asse C	Arc sec	51 51
	Ripetitori dell'asse X	Mm	0.004
	Precisione dell'asse Z	Mm	0.006
	Precisione dell'asse C	Arc sec	20"
Altri	Capacità di alimentazione	KVA	25
	Volume del liquido di raffreddamento	L	150
	Dimensione	Mm	230018801800
	Peso totale	Kg	3600

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

Mitsubishi

FANUC

Siemens

SYNTEC

Ultime notizie e Media su Taikan

May 28 2025

Invito | Die & mold China 2025 |

Siamo elettrizzati di invitarti a visitare lo stand di Taikan W4-B220 a DIE & mold CHINA 2025! Data: giugno 4-7, 2025 sede: Shanghai New International Expo Center (2345 Longyang Road, Pudong, Shanghai, Ch...

May 26 2025

Taikan enciclopedia |

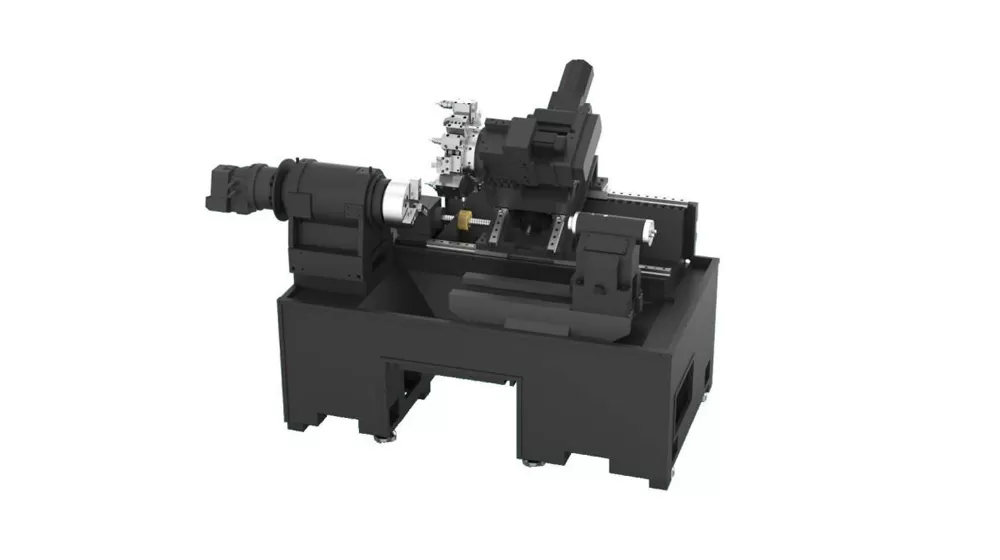

Il tornio verticale CNC è una macchina utensile CNC ad alta precisione e alta efficienza ampiamente utilizzata in vari campi di lavorazione dei metalli. L'asse del mandrino della macchina è verticale all'orizzontale p...

L-25M tornio orizzontale CNC ad alta precisione (fresatura)

Caratteristica del tornio orizzontale (fresatura) CNC ad alta precisione L-25M

Applicazione del tornio orizzontale (fresatura) CNC ad alta precisione L-25M

Specifiche del tornio orizzontale (fresatura) CNC ad alta precisione L-25M

Controllo e Software

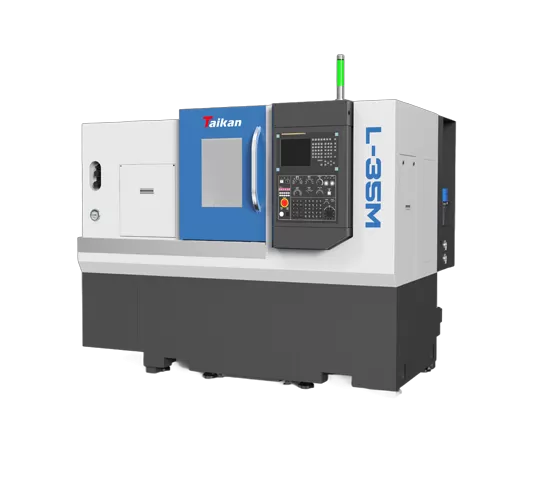

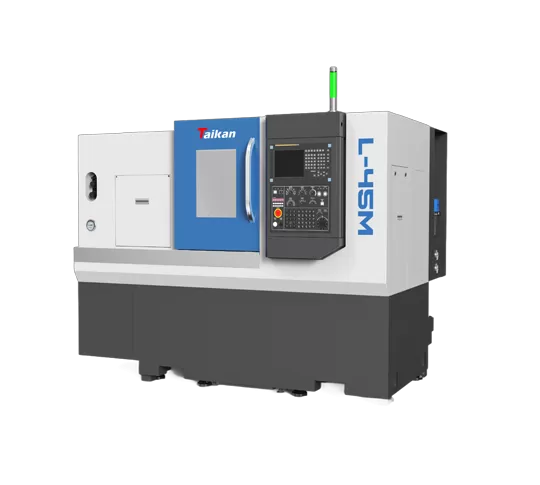

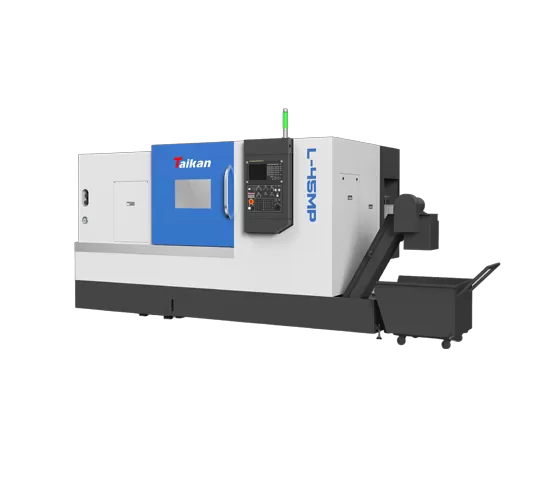

Correlati Tornio composto per tornitura orizzontale CNC serie L-M (fresatura)
