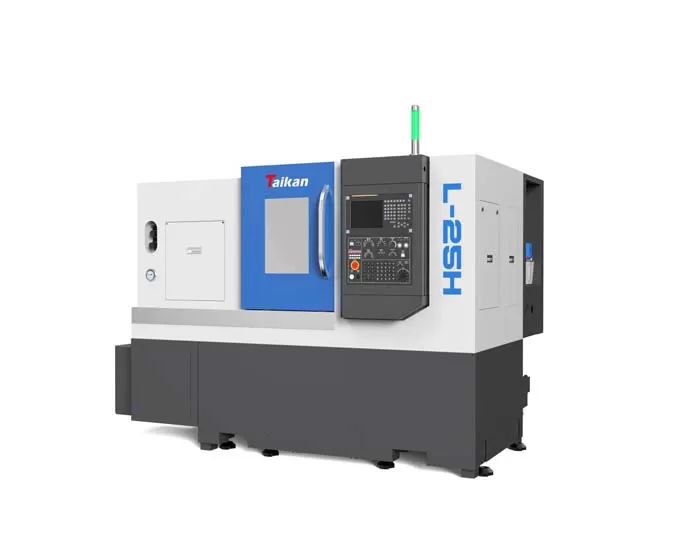

Name: Tornio orizzontale CNC ad alta precisione L-25H
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio orizzontale CNC ad alta precisione L-25H

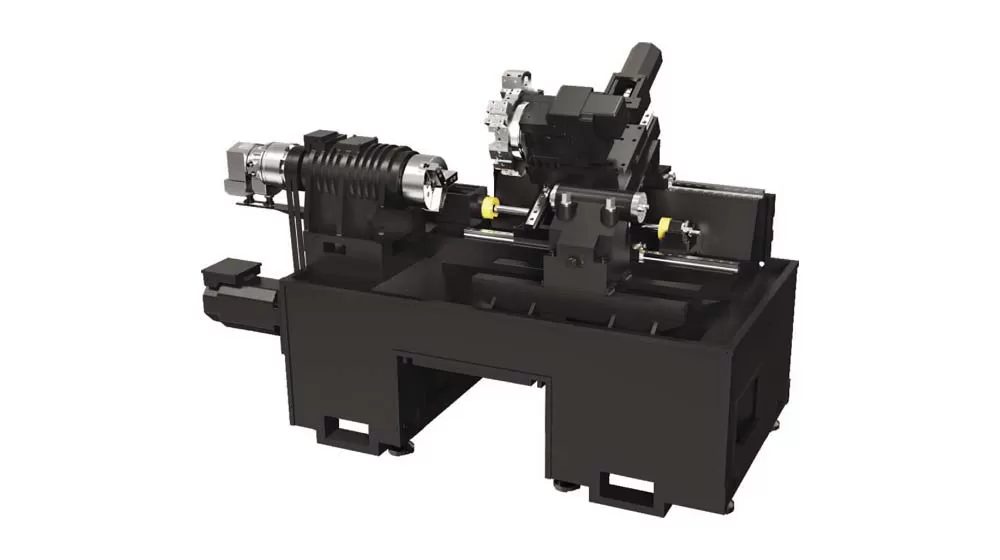

Complessivo

Letto inclinato generale a 30 °, con struttura compatta, elevata rigidità, rimozione del chip liscio, funzionamento facile, ecc.;
Protezione completamente chiusa, rimozione automatica del chip, lubrificazione automatica e raffreddamento automatico.

Binario di guida

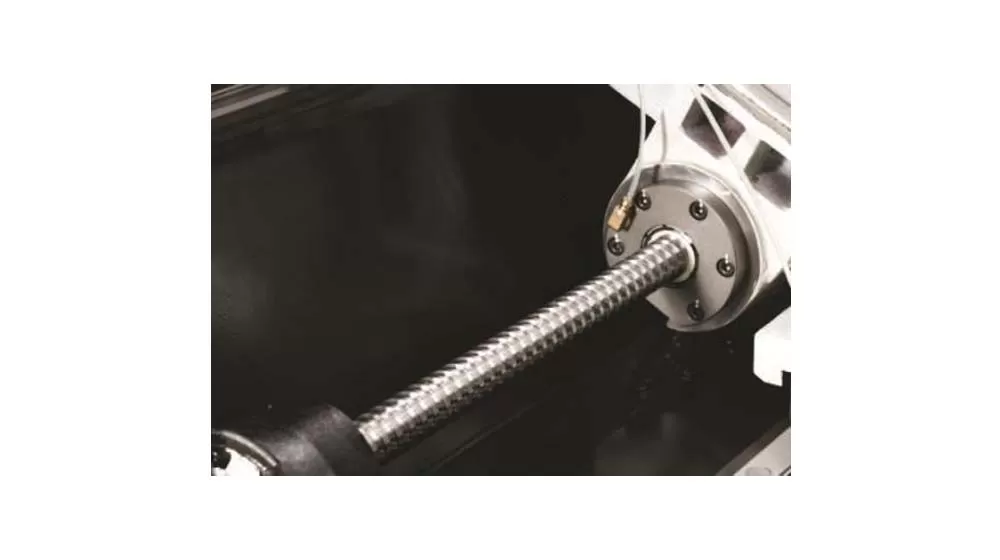

Il tipo di binario di guida è binario di guida rotante e il componente di guida adotta una vite a ricircolo di sfere silenziosa ad alta velocità, che presenta i vantaggi di alta velocità, bassa generazione di calore e alta precisione di posizionamento.

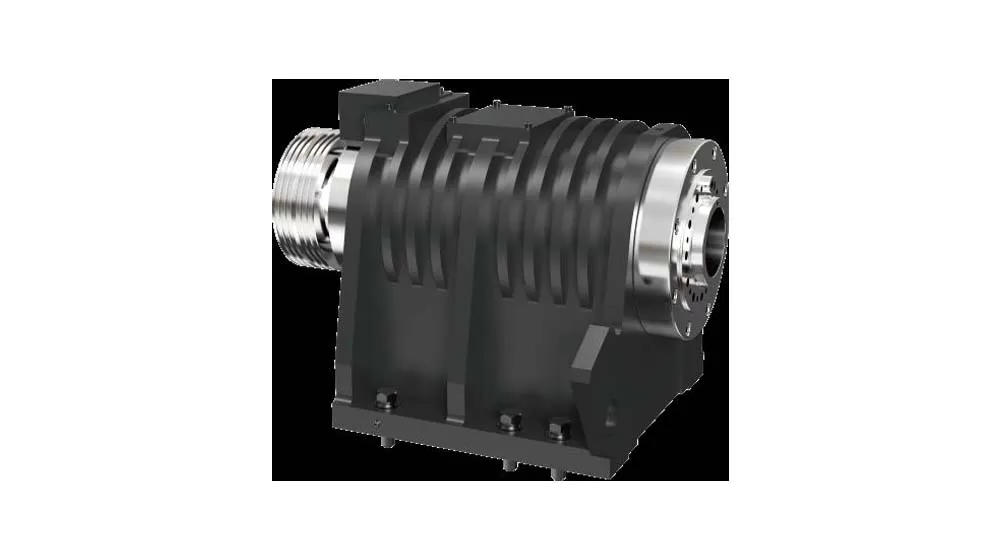

Mandrino

La gamma di velocità del mandrino è 0-6000 giri/min.
Il supporto anteriore del mandrino adotta un triplo cuscinetto a sfere a contatto obliquo ad alta precisione e il supporto posteriore adotta un doppio cuscinetto a sfere a contatto obliquo ad alta precisione, che soddisfa i requisiti del cuscinetto della forza di taglio assiale e radiale e i requisiti ad alta velocità.

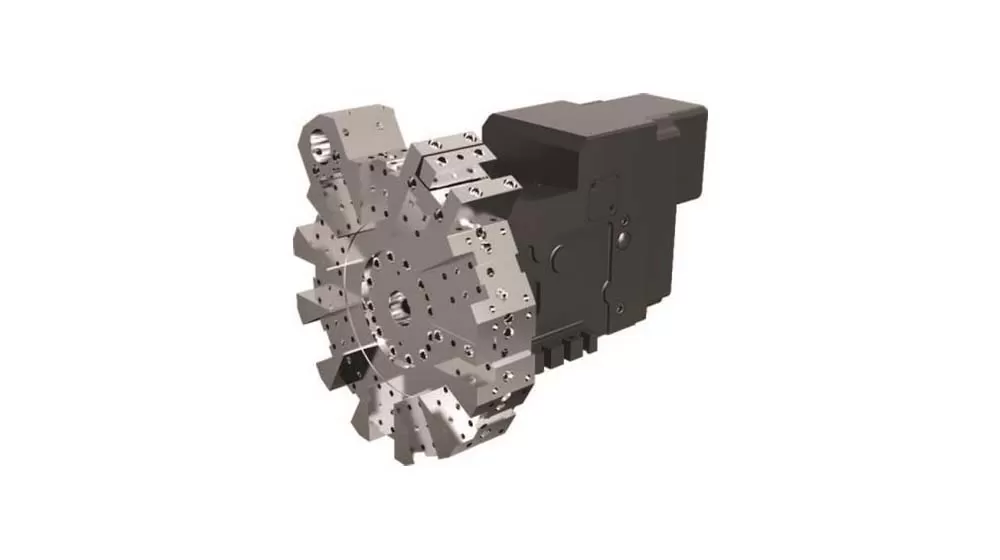

Strumento

Questa macchina utensile adotta la torretta per utensili servo, che ha una velocità di cambio utensile veloce e un'elevata affidabilità.

Applicazione del tornio orizzontale CNC ad alta precisione L-25H

Può soddisfare le esigenze di lavorazione di parti complesse ed è ampiamente utilizzato in valvole, navi, macchinari di ingegneria e altri campi ed è particolarmente preferito dai produttori di parti automobilistiche.

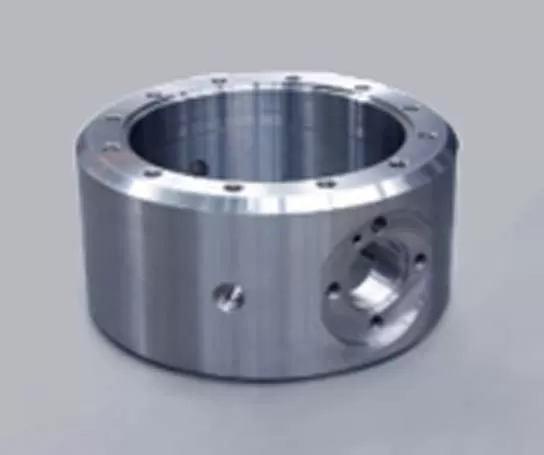

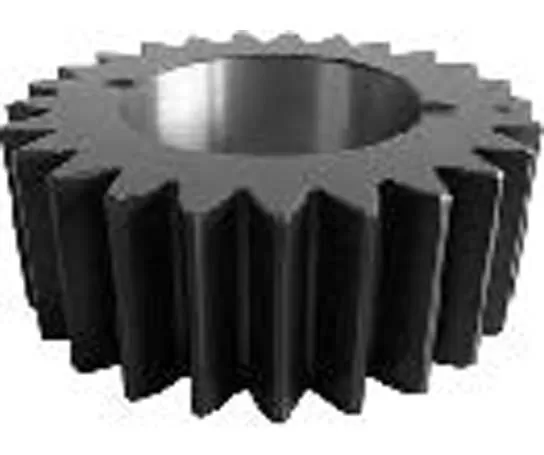

Pezzo esempio 1

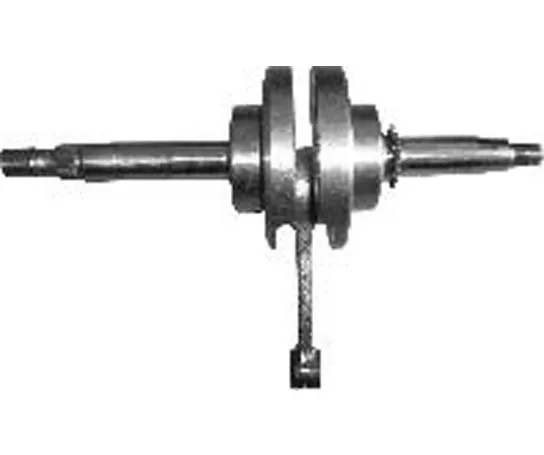

Pezzo esempio 2

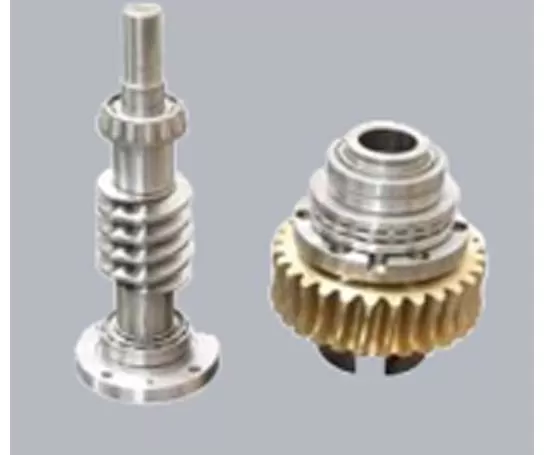

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio orizzontale CNC ad alta precisione L-25H

Nome		Unità	L-25H	Note
Gamma di lavorazione	Diametro massimo dell'oscillazione sul letto	Mm	Yn500
	Diametro massimo di lavorazione (albero/disco)	Mm	F200/fx250
	Lunghezza massima di lavorazione	Mm	450
	Diametro Max. bar	Mm	Nex45
Viaggio	Viaggio dell'asse X	Mm	140
	Coppia di potenza/stallo del motore dell'asse X	Kw/Nm	1.8/11
	Viaggio dell'asse Z	Mm	500
	Coppia di potenza/stallo del motore dell'asse Z	Kw/Nm	1.8/11
Mandrino	Potenza di uscita (S1/S6)	Kw	7.5/11
	Forma dell'estremità del mandrino		A2-5
	Velocità del mandrino	R/min	0-6000
	Diametro del foro passante del mandrino	Mm	Amazon57
Mandrino	Mandrino idraulico a tre griffe	Pollici	6	Hollow
Contropunta	Diametro manicotto contropunta/viaggio	Mm	Amazon70/100	Opzionale
Contropunta	Cono del foro del manicotto del contropunta	Morse	Morse 4 #	Top dal vivo
Velocità	Velocità di traslazione rapida (asse X)	M/min	30
	Velocità di traslazione rapida (asse Z)	M/min	30
	Velocità di taglio dell'alimentazione	Mm/min	1 ~ 8000
Portautensili	Capacità dello strumento	T	12
	Tempo di indicizzazione dello strumento	Secondi/bit	0.5
	Dimensioni del corpo dello strumento	Mm	25'25
	Diametro massimo dello strumento di alesatura	Mm	40
Precisione	Precisione di posizionamento (asse X)	Mm	0.006
	Precisione di posizionamento (asse Z)	Mm	0.008
	Ripetizione ((asse X)	Mm	0.004
	Ripetizione ((asse Z)	Mm	0.004
Altri	Capacità dell'attrezzatura	KVA	12
	Capacità del serbatoio del liquido di raffreddamento	L	150
	Dimensioni della macchina	Mm	250017001680	Serbatoio del liquido di raffreddamento per la rimozione manuale del chip
	Peso (circa)	Kg	3400

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

Mitsubishi

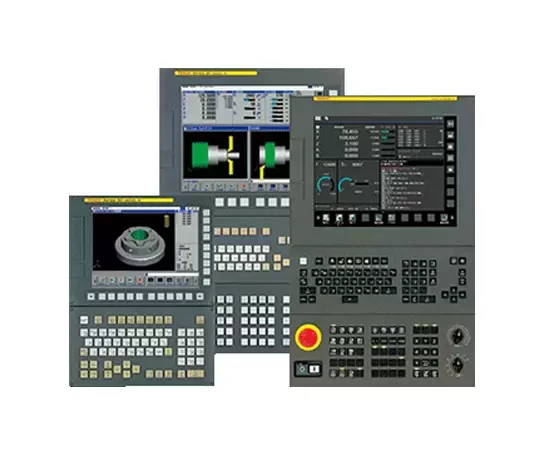

FANUC

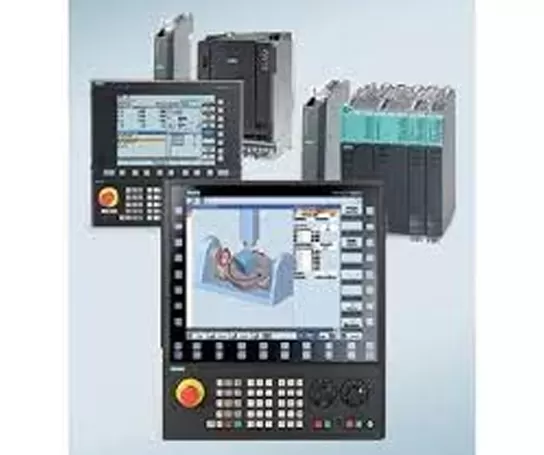

Siemens

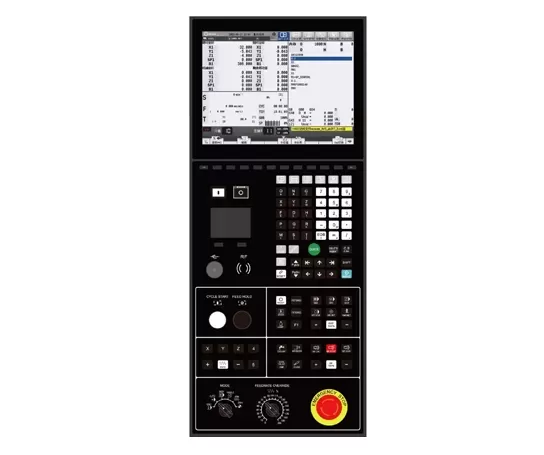

SYNTEC
