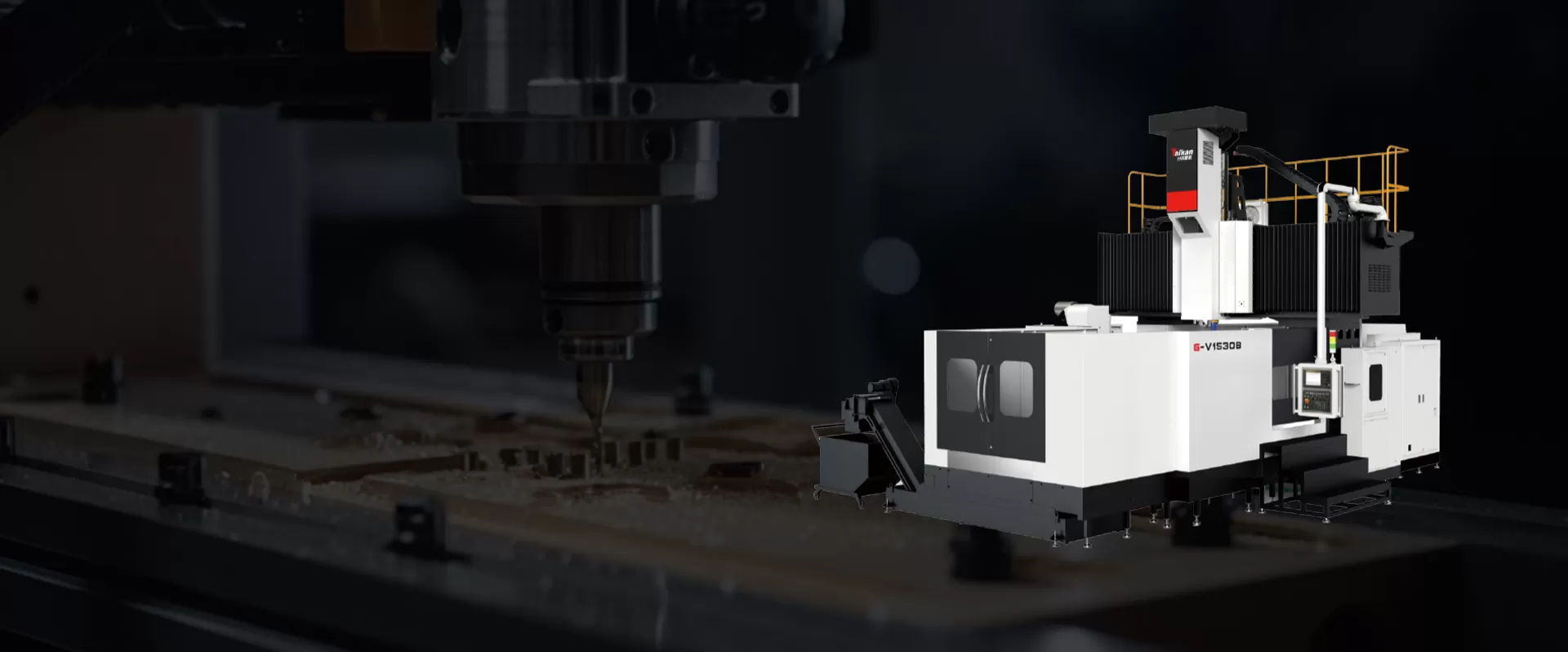

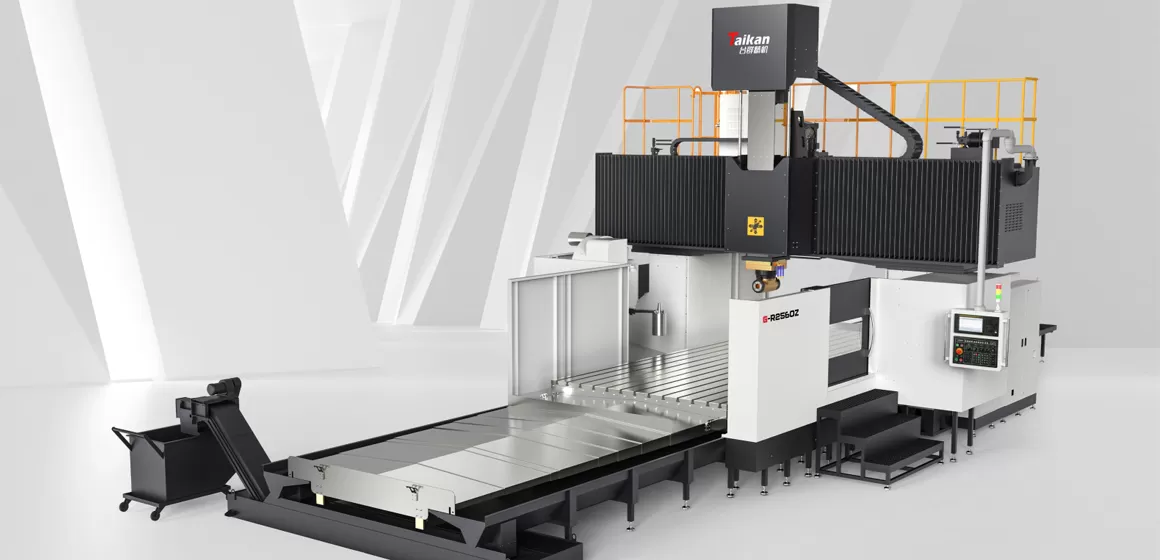

Centro di lavoro a portale

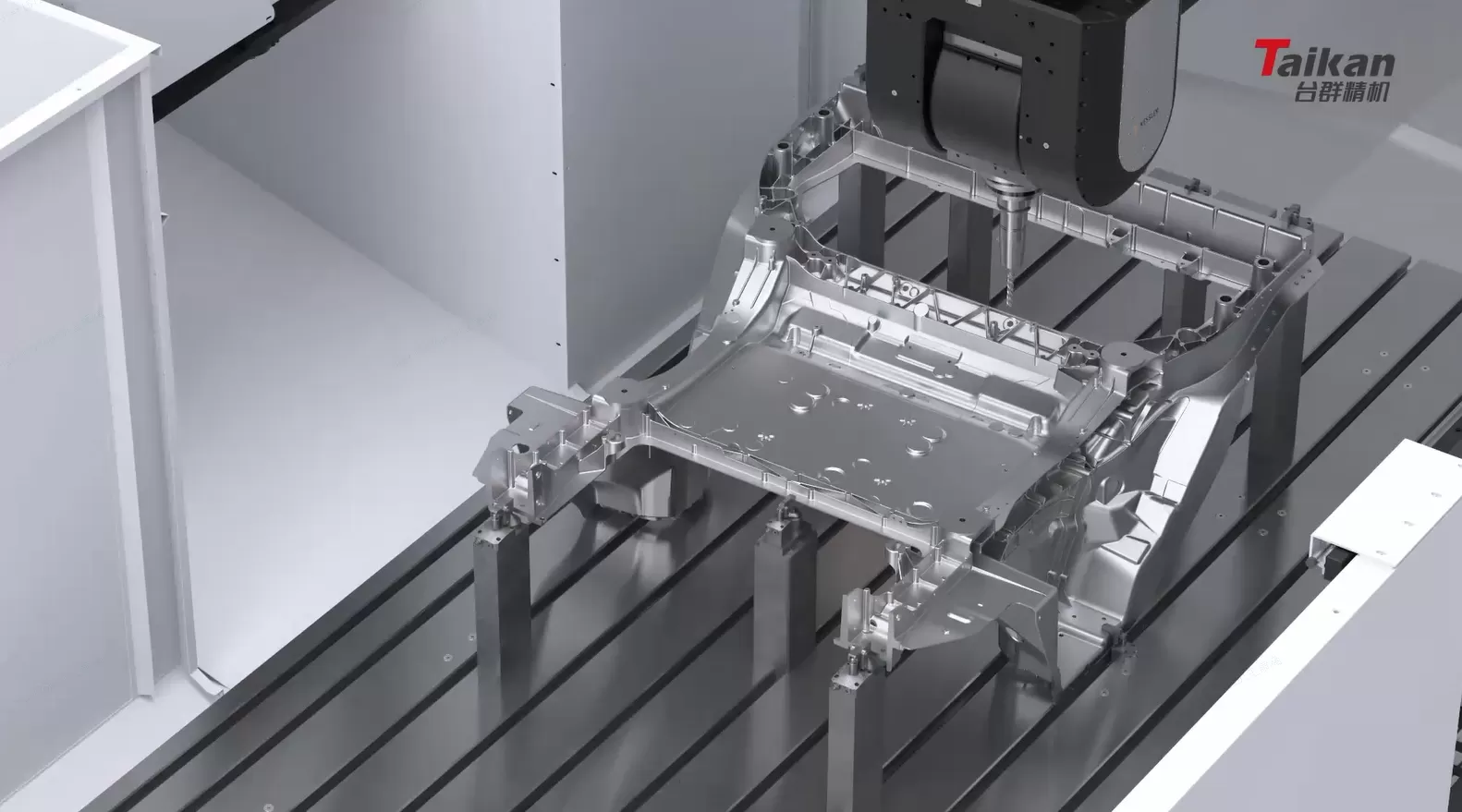

Per garantire la massima stabilità e rigidità per diverse applicazioni di lavorazione, TAIKAN fornisce quattro tipi di disegni strutturali:

• Struttura a portale a trave fissa-il fascio rimane stazionario, ideale per il taglio ad alta precisione e resistente.

• Struttura a portale a colonna mobile-il mandrino si sposta lungo l'asse X, adatto per la lavorazione a lunga corsa di pezzi di grandi dimensioni.

• Colonna mobile e struttura a portale a trave mobile: la combinazione di colonne mobili e travi mobili offre una maggiore flessibilità per la lavorazione su larga scala.

• Struttura A portale A ponte-un telaio A ponte altamente rigido, che garantisce prestazioni ad alta dinamica per una complessa lavorazione A cinque assi.

TAIKAN offre tre metodi di azionamento dell'alimentazione per garantire un'elevata precisione e l'efficienza energetica in diverse condizioni di lavorazione:

• Trasmissione diretta-il motore ad azionamento diretto si collega direttamente alla vite a ricircolo di sfere, riducendo la perdita di trasmissione e migliora la risposta dinamica, ideale per la lavorazione di precisione.

• Trasmissione a cinghia-la cinghia sincrona guida la vite a ricircolo di sfere, garantisce un funzionamento regolare per varie applicazioni di lavorazione generale.

• Il sistema di riduzione dell'ingranaggio Drive - A del cambio fornisce un'elevata coppia di uscita, perfetto per il taglio di impieghi gravosi e la lavorazione di pezzi di grandi dimensioni.

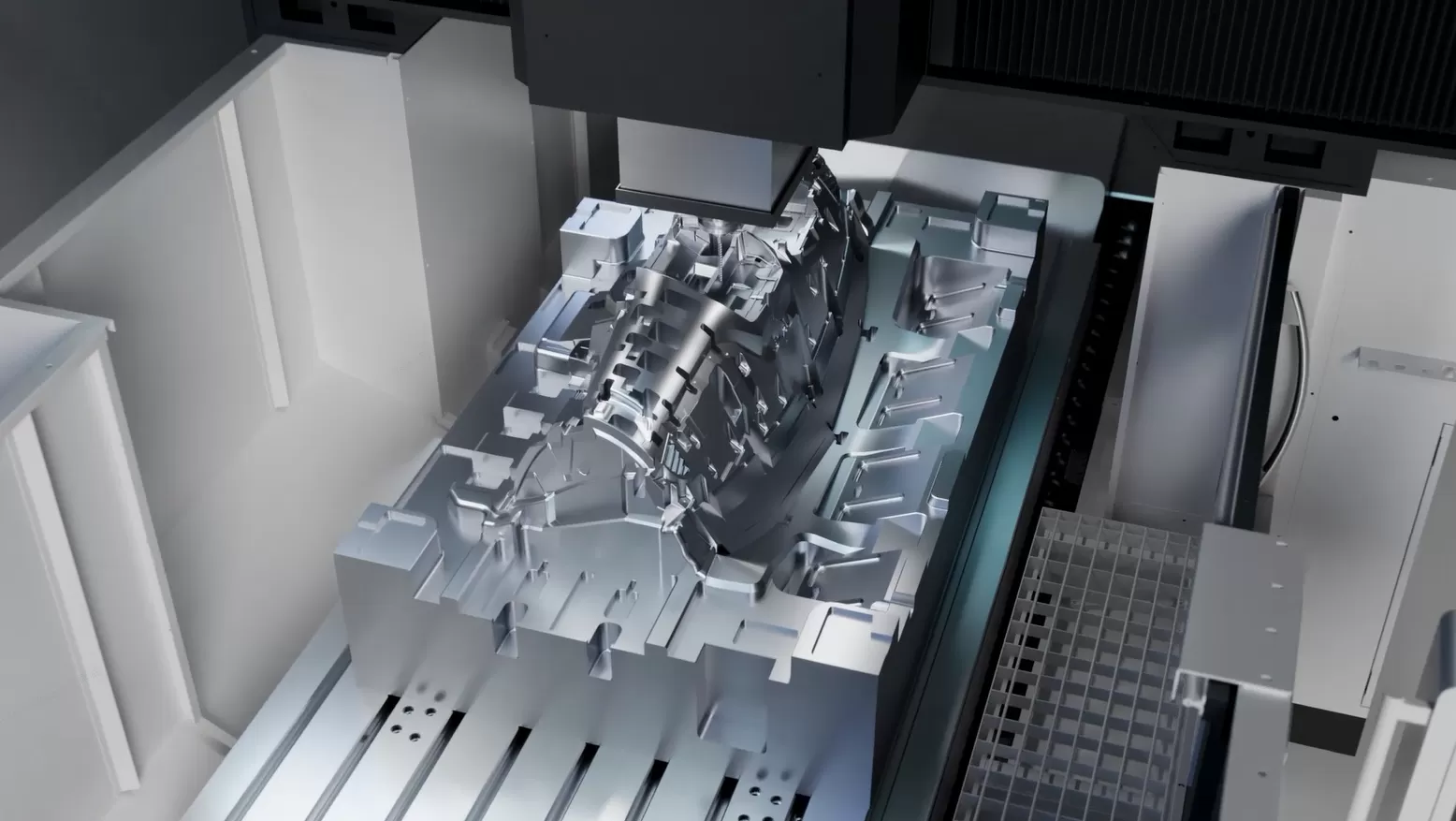

L'asse Z (testata mandrino) è disponibile in tre configurazioni per adattarsi a diversi requisiti di lavorazione:

• La guida lineare-garantisce un movimento regolare, adatta per la lavorazione di stampi di precisione ad alta velocità.

• Guida rigida di tipo T-migliora la rigidità e la stabilità dell'asse Z, ideale per il taglio di impieghi gravosi.

• Box Way Hard Rail-migliora la resistenza alle vibrazioni e la capacità di carico, lo rende ideale per la lavorazione di pezzi di grandi dimensioni con requisiti di elevata rigidità.

Tutte le configurazioni dell'asse Z sono dotate di un sistema di bilanciamento dell'azoto, riducendo efficacemente il peso del mandrino, aumentando la durata della vita del sistema servo e migliorare la precisione della lavorazione.

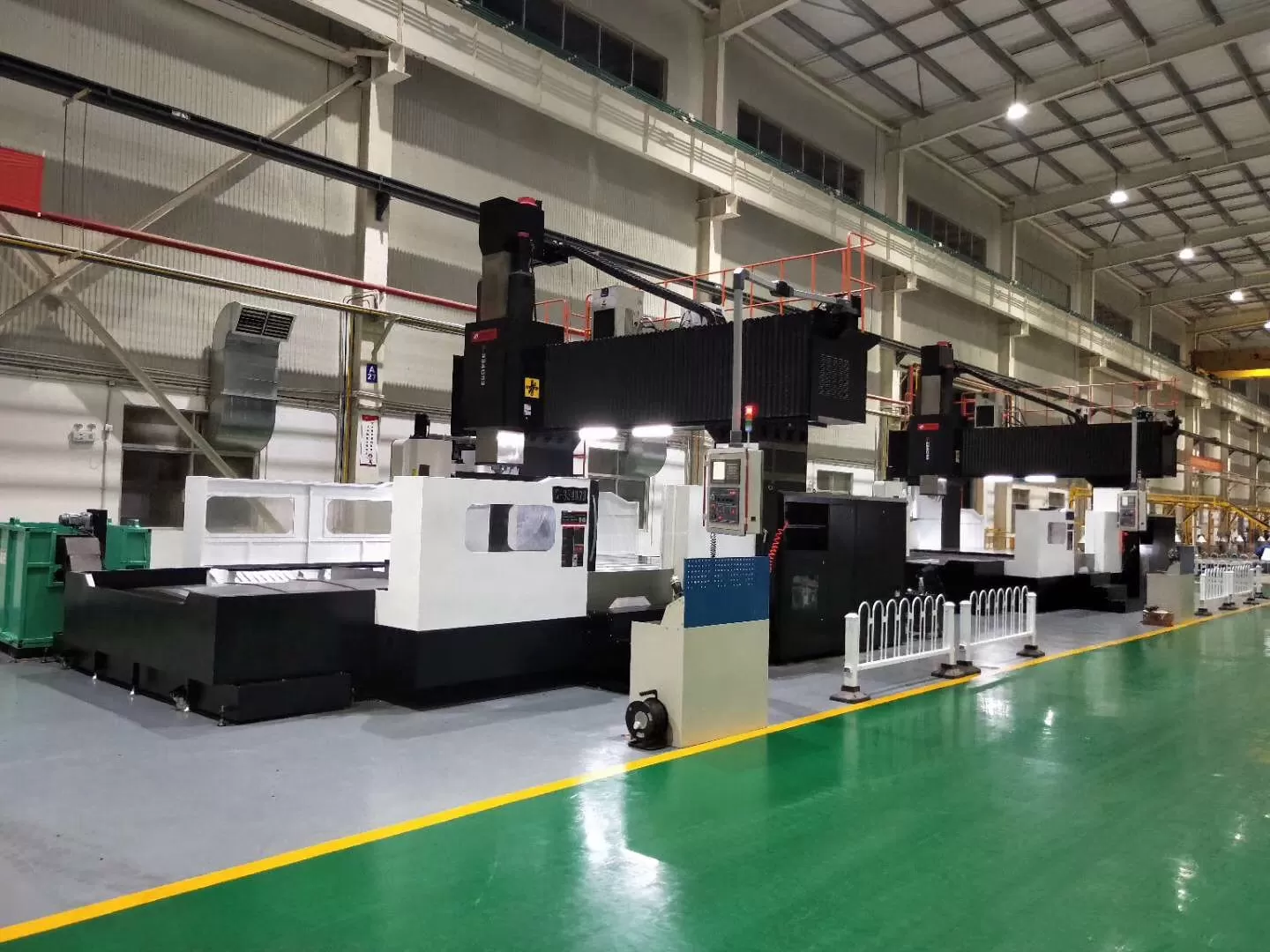

Per soddisfare un'ampia gamma di requisiti di lavorazione, TAIKAN offre sei configurazioni della testa del mandrino:

• Mandrino ad azionamento diretto-alta velocità e precisione, adatto per la lavorazione di parti di precisione.

• Mandrino elettrico-funzionamento a basso rumore e ad alta velocità, perfetto per la lavorazione ad alta finitura.

• Funzionamento stabile del mandrino della cinghia, adattabile a varie condizioni di lavorazione.

• Mandrino dell'ingranaggio-uscita ad alta coppia per applicazioni di taglio per impieghi gravosi.

• La testa a 90 ° completamente automatica-consente la lavorazione a cinque facce, migliora la flessibilità e l'efficienza della lavorazione completando più superfici in una singola configurazione.

• Testa di fresatura a doppia oscillazione a forcella-supporta il posizionamento multi-angolo o la lavorazione simultanea a cinque assi, ideale per pezzi di forma complessa e la lavorazione di stampi di grandi dimensioni ad alta precisione.
