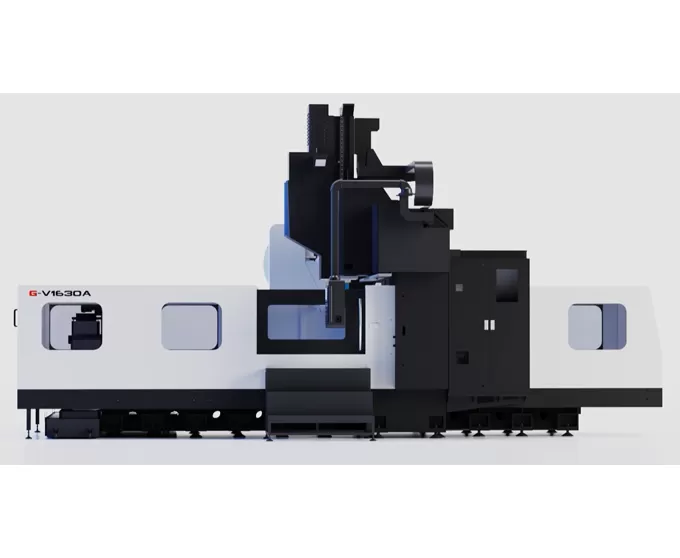

Name: G-V1630 A/B/C guide lineari A 3 assi centro di lavoro A portale
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Applicazione del centro di lavoro A portale con guide lineari A 3 assi A/B/C G-V1630

La macchina è adatta per la lavorazione in lotti multi-varietà e piccola-media di parti complesse come componenti, piastre, dischi, valvole e alloggiamenti di medie dimensioni.

Specifiche del centro di lavoro A portale con guide lineari A 3 assi A/B/C G-V1630

Articolo			Unità	G-V1630A	G-V1630B	G-V1630C
Viaggio	Corsa asse X (tavolo longitudinale)		Mm	3200
	Viaggio dell'asse Y (traversa trasversale)		Mm	1800
	Viaggio asse Z (Ram verticale)		Mm	800
	Distanza dall'estremità del mandrino al tavolo		Mm	100 ~ 900		70 ~ 870
	Efficace larghezza del cavalletto		Mm	1800
Tavolo	Dimensioni della tavola (lscine w)		Mm	3000x1600
	Carico massimo.		Kg	8000
	T-slot (muslimite)		Mm	22x160x9
Mandrino	Tipo di azionamento		/	Trasmissione a cinghia	Trasmissione ad ingranaggi	Mandrino motorizzato
	Velocità massima del mandrino		R/min	6000	6000	15000
	Potenza mandrino (nominale/picco)		KW	15/18.5		15/22
	Uscita di coppia (nominale/picco)		N.m	191/315	573/945	45.7/73.6
	Cono mandrino		/	BT50		BBT40
ATC (Opt.)	Numero di strumenti		T	24
	Max. tool dia.		Mm	0. 110/0. 200		0. 80/0. 150
	Lunghezza massima dell'utensile		Mm	350		250
	Peso massimo dello strumento		Kg	18		8
Velocità	Intervallo di velocità di alimentazione (taglio)		M/min	10
	Velocità di traslazione rapida (asse X/Y/Z)		M/min	16/16/12
Precisione	Precisione di posizionamento		Mm	0.02/0.015/0.012
	Ripetizione		Mm	0.012/0.008/0.008
Altri	Contrappeso asse Z		/	Bilanciamento dell'azoto
	Sistema CNC		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)
	Alimentazione dell'aria	Flusso	L/min	280 (ANR)
		Pressione	MPa	0.5 ~ 0.8
	Capacità elettrica totale		KVA	40
	Capacità del serbatoio del liquido di raffreddamento		L	400
	Dimensioni della macchina	Lunghezza	Mm	7800
		Larghezza	Mm	5400
		Altezza	Mm	4550
	Custodia per macchina		-	Lamiera perimetrale completa

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
