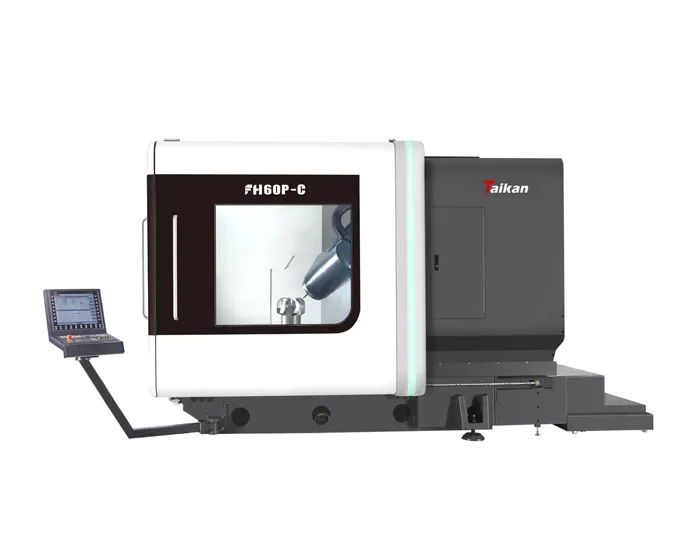

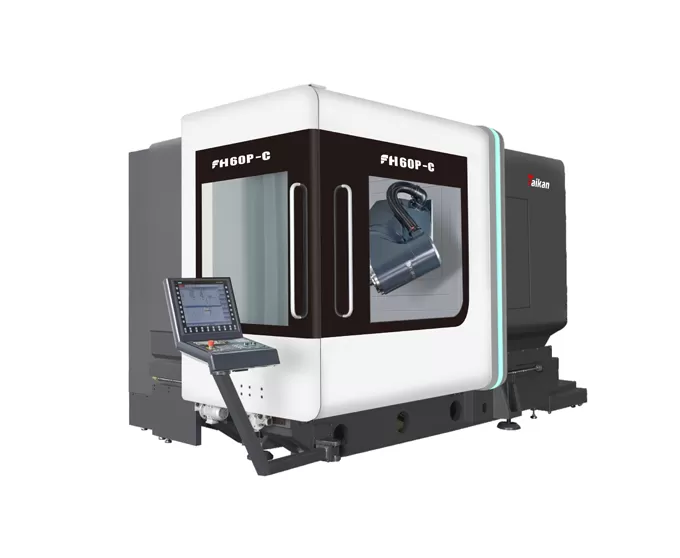

Name: FH60P-C centro di lavoro per fresatura e tornitura a 5 assi
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del centro di lavoro di fresatura e tornitura a 5 assi FH-60P-C

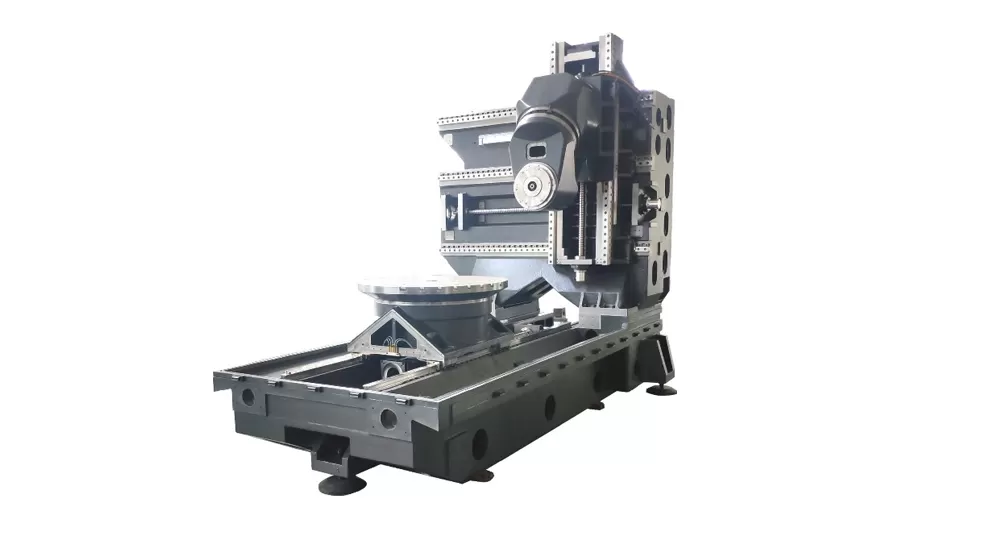

Progettazione di colata meccanica ottimale

Il letto è realizzato con una nuova struttura di colata minerale, mentre le parti mobili utilizzano la ghisa di alta qualità di Meehanite.
Temperato e invecchiato naturalmente per eliminare gli stress interni.
Materiali con frequenza naturale per eliminare gli stress di lavorazione induciti dalle vibrazioni.
Il design della colonna ad alta rigidità e di grandi dimensioni migliora efficacemente la rigidità e la precisione statica/dinamica.
Azionamento a vite a ricircolo di sfere con raffreddamento cavo a tre assi.

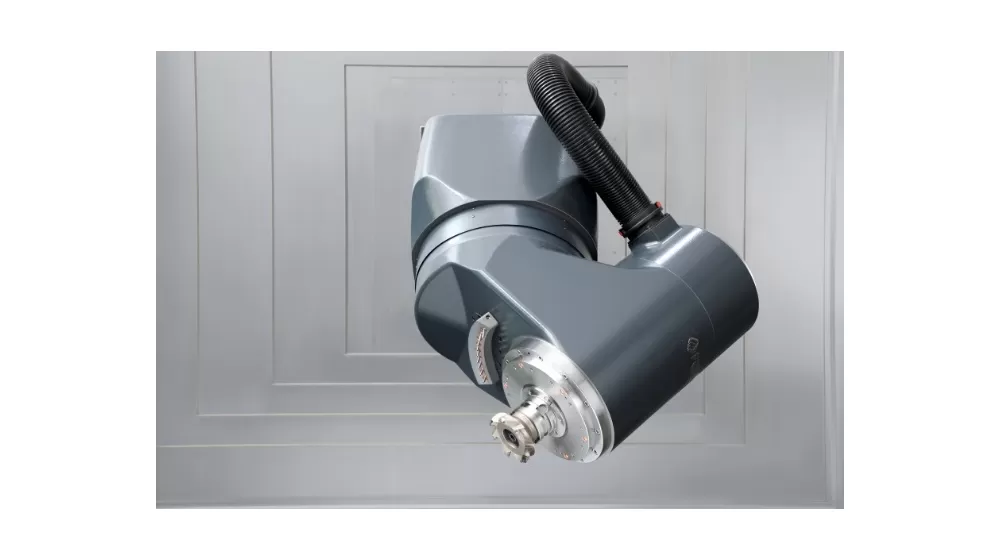

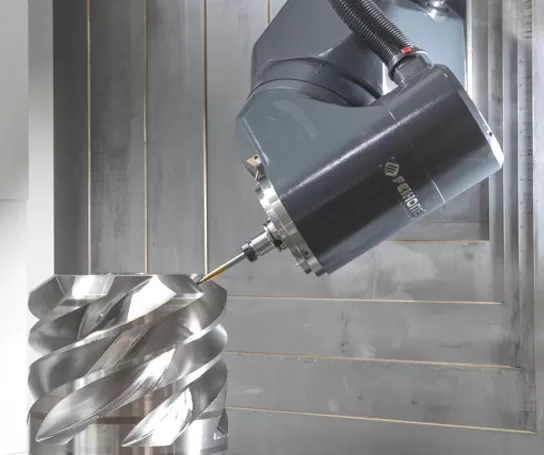

Potente testa di fresatura a 5 assi

Profilo di interferenza e rigidità migliorati e migliorati in modo significativo

L'asse B con trasmissione diretta del motore DD migliora la rigidità attraverso un cuscinetto YRT più grande, che può realizzare un taglio ad alta coppia sotto lo stato di collegamento.

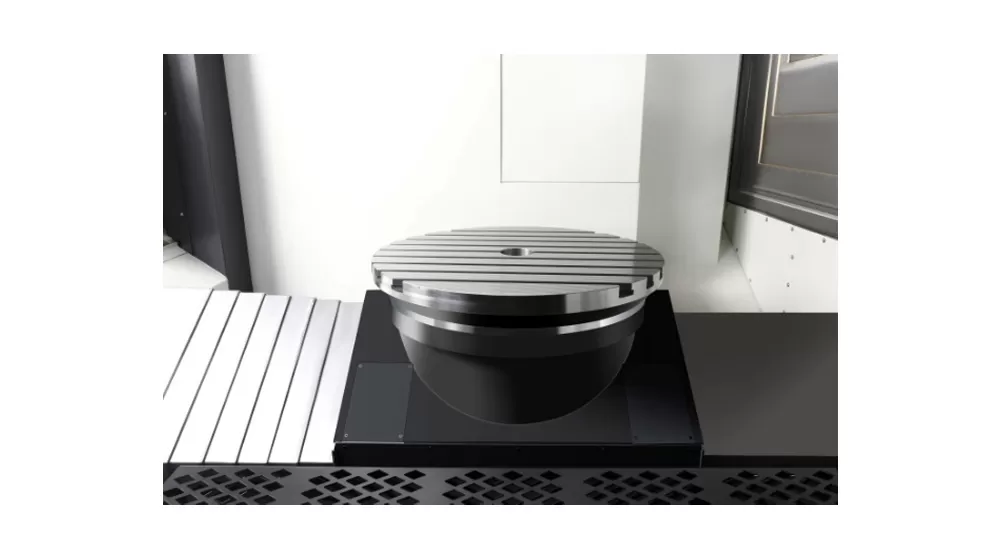

Tavola di tornitura e fresatura

Progettato e prodotto in modo indipendente.
Motore interno DD con gioco zero, design a trasmissione diretta.
Caratteristiche di risposta ad alta accelerazione e decelerazione.
Cuscinetti YRT più grandi per una migliore rigidità.
Coppia di trasmissione ad alta valutazione con dispositivo di posizionamento e bloccaggio per il piano di lavoro.
Supporta sia le operazioni di fresatura che di tornitura, riducendo la movimentazione del pezzo e migliora la precisione del prodotto.

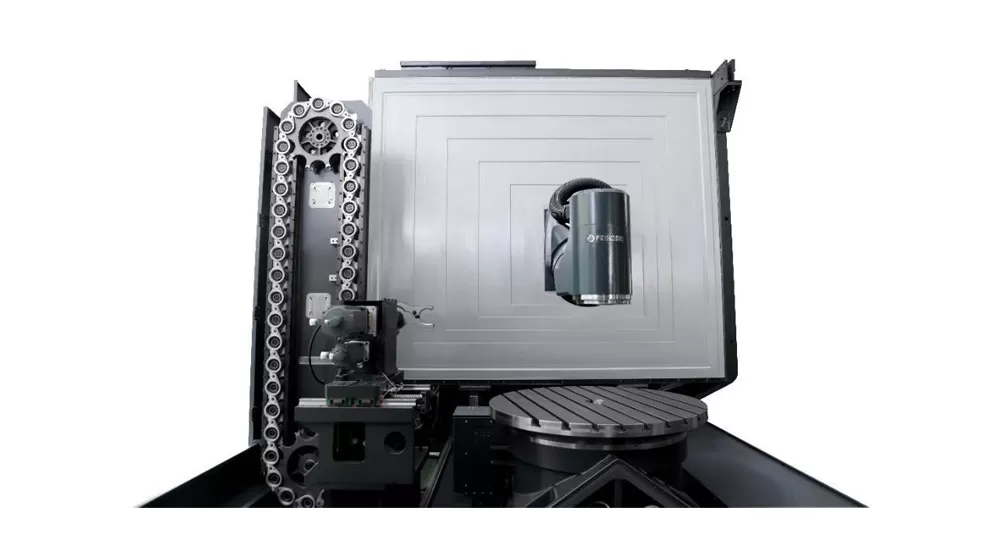

Sistema di cambio utensile automatico

La selezione e il cambio degli strumenti sono controllati da un servomotore per un funzionamento più stabile e accurato.

Con la funzione di gestione degli strumenti Siemens ONE, la gestione degli strumenti è più efficiente.

Progettazione di colata meccanica ottimale

Applicazione del centro di lavoro di fresatura e tornitura a 5 assi FH-60P-C

Il meccanismo della macchina a 5 assi avanzato e altamente stabile, con una semplice modalità di funzionamento man-machine, si concentra sul miglioramento della precisione, delle prestazioni e dell'efficienza del 30% ciascuno, raggiungere le prestazioni di lavorazione più elevate e la precisione delle parti in condizioni ad alta dinamica. Dai materiali hardto-cut nell'industria aeronautica ai requisiti di qualità superficiale più elevati nell'industria manifatturiera degli stampi, il centro di lavoro composto per tornitura simultanea a cinque assi Feihong fornisce le migliori condizioni. Feihong il centro di lavoro composto per tornitura e fresatura con collegamento a cinque assi può realizzare un uso multiforme: conversione verticale e orizzontale, fresatura e tornitura, bloccaggio una tantum, elaborazione e formatura multi-processo e multi-angolo.

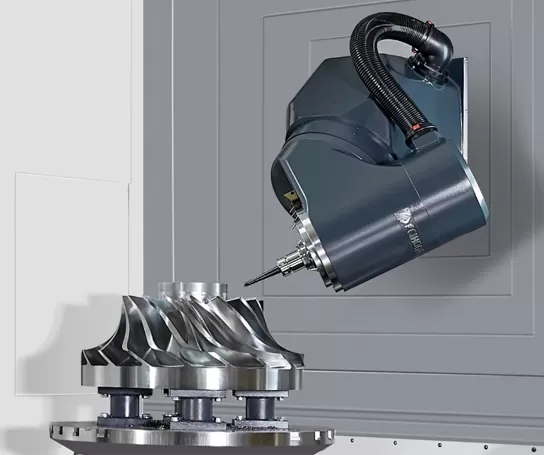

Elaborazione della girante aerospaziale

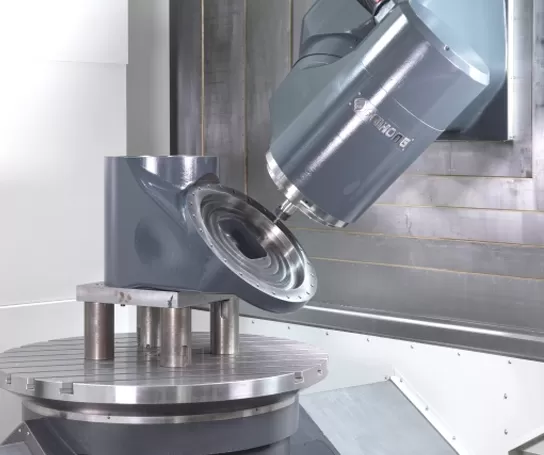

Elaborazione della superficie inclinata a 45 °

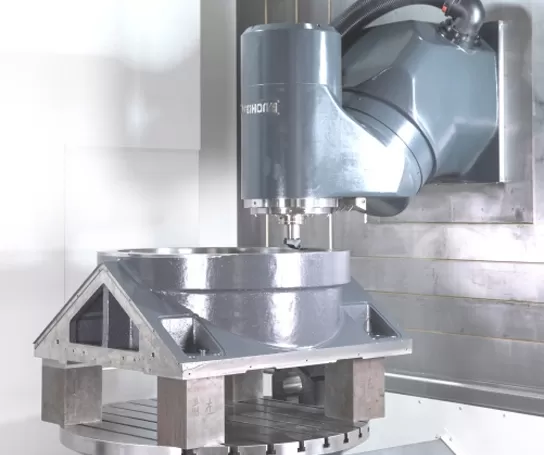

Tornitura e fresatura composto un bloccaggio

Elaborazione del rotore elicoidale

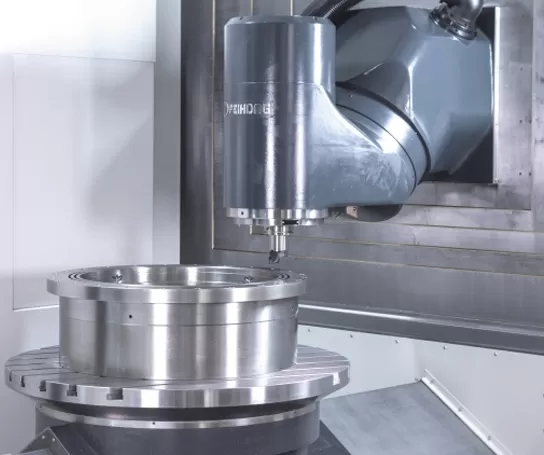

Funzione di tornitura verticale

Specifiche del centro di lavoro di fresatura e tornitura a 5 assi FH-60P-C

Articolo	FH60P-C
Corsa dell'asse X/Y/Z	600x800x600mm
Distanza dalla testa di fresatura orizzontale Centro al tavolo di lavoro	30 ~ 630mm
Velocità della tavola rotante	350 giri/min
Dimensioni del tavolo di lavoro	Altezza 660mm
Carico massimo della tavola	Fresatura 2000kg Tornitura 1000kg
Testa di fresatura a battente (asse B)	Standard
Gamma oscillante (0 = verticale/180 = livello)	-15 ° ~ + 180 °
Velocità nominale dell'asse B	50 giri/min
Distanza dal naso del mandrino verticale al tavolo	150 ~ 750mm
Mandrino elettrico velocità massima	12000 giri/min
Potenza (S1-100 %/40% DC)	34/42kW
Coppia (S1-100 %/40% DC)	132/192Nm
Cono mandrino	Cono 1:10
Interfaccia dello strumento	HSK-A63
Capacità del caricatore dello strumento	40T
Max. tool diametro/lunghezza/peso	Altezza 85mm/300mm/8kg
Cambio utensile (strumento per strumento)	4s
Foratura (acciaio al carbonio medio normalizzante)	Altezza 40mm
Maschiatura (acciaio al carbonio medio normalizzante)	M24
Traversa rapida	40 m/min
Precisione di posizionamento X/Y/Z	0.006mm
Precisione di posizionamento ripetuta X/Y/Z	0.004mm
Precisione di posizionamento B/C	8"
Precisione di posizionamento ripetuta B/C	4"
Sonda a infrarossi	Renishaw OMP60
Indicatore di impostazione dello strumento (Strumento di misurazione nell'area di lavorazione)	Renishaw NC4F230
Altezza macchina (macchina Standard)	2985mm
Area occupata dal corpo principale (L * W)	4300x2600mm
Area occupata dalla rivista degli attrezzi (L * W)	2100x1250mm
Area occupata del trasportatore di trucioli (L * W)	3070x1065mm
Area occupata del serbatoio dell'acqua (L * W)	1785x1355mm
Area occupata a macchina completa (Escluso il serbatoio dell'acqua) (L * W)	5200x3550mm
Peso della macchina	23000kg
Sistema di controllo	Siemens ONE

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.

Controllo e Software

SINUMERIK ONE
