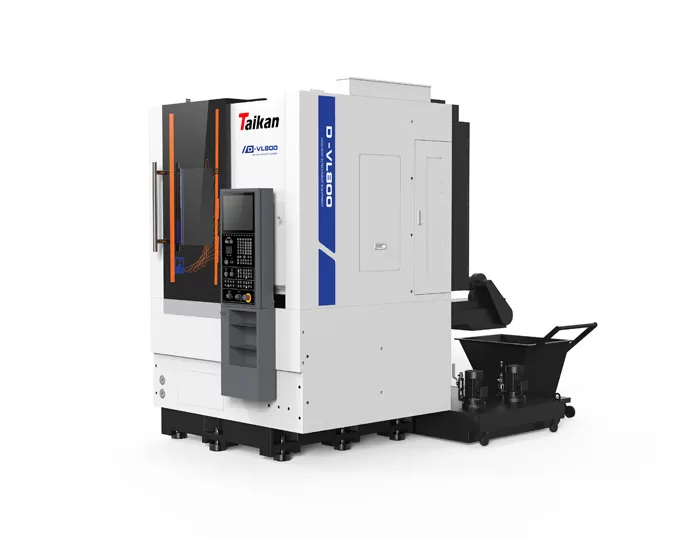

Tornio verticale CNC ad alta precisione D-VL800/D-VL800M

Gamma di lavorazione

Diametro massimo dell'oscillazione

Mm

950

Diametro massimo di rotazione sopra il carrello

Mm

800

Altezza massima del pezzo

Mm

800

Peso massimo del pezzo

Kg

1500

Mandrino

Diametro mandrino

Pollici

18 "(mandrino idraulico)

Gamma di velocità del mandrino

R/min

50 ~ 1500

Coppia massima del mandrino

Nm

1200

Tipo di naso mandrino

/

A2-11

Diametro del cuscinetto di centraggio del mandrino

Mm

200

Potenza motore principale (S1/S2)

KW

S1 = 16,S2 = 24

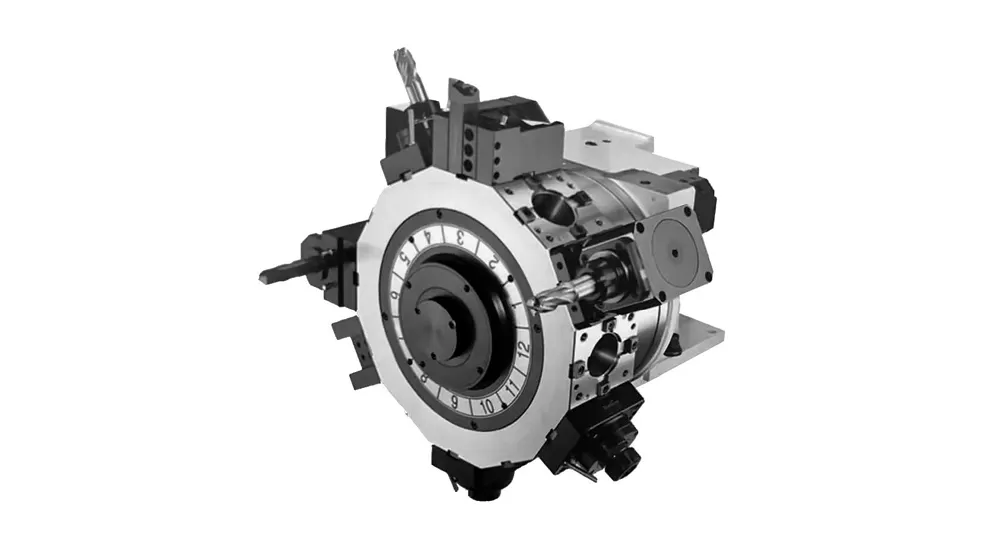

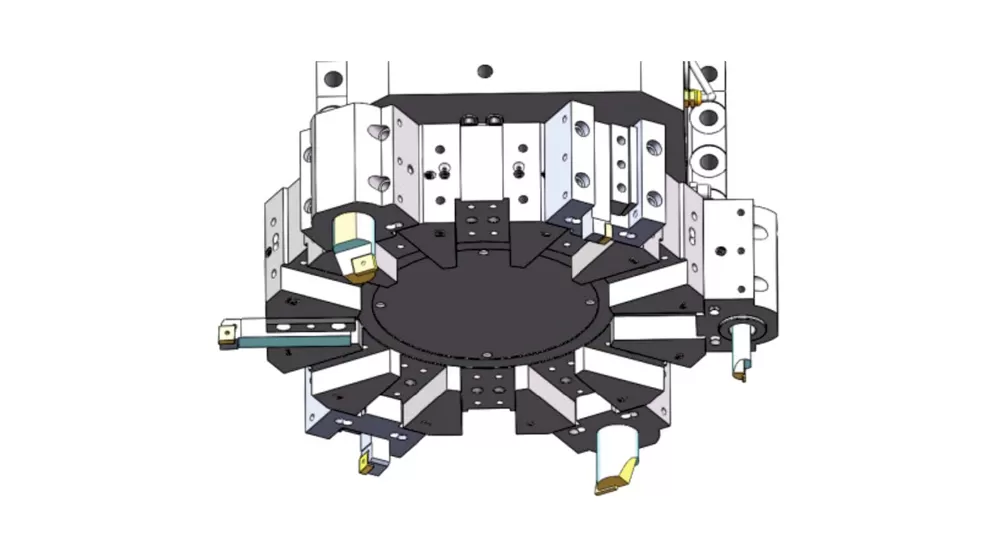

Portautensili

Tipo di torretta

/

Orizzontale (verticale opzionale)

Orizzontale

Numero di posizioni

/

12(6)

12

Tipo di azionamento

/

Idraulico

Servo

Diametro esterno del portautensili da taglio

Mm

32x32

Diametro portautensili con foro interno

Mm

Amazon50

Mangime

Tipo di guida di alimentazione dell'asse X/Z

/

Guida lineare

Tasso di alimentazione dell'asse X/Z

Mm/min

0.1 ~ 1000

Velocità di traslazione rapida dell'asse X/Z

M/min

20/16

Corsa orizzontale dell'asse X

Mm

-20 ~ 465

Viaggio verticale dell'asse Z

Mm

820

Coppia del motore di alimentazione dell'asse X/Z

Nm

22/30

Capacità di lavorazione

Potenza del motore della testa di alimentazione

KW/Nm

/

5.5

Capacità massima di perforazione

Mm

/

Graph25 x 0.25

Capacità massima di maschiatura

Mm

/

M18 x 2.5/M27 x 2

Capacità massima di scanalatura

Mm

/

0x30 20x40

Precisione

Precisione di posizionamento (asse X)

Mm

0.01

Precisione di posizionamento (asse Z)

Mm

0.01

Precisione di posizionamento (asse C)

"

/

51 51

Ripetizione (asse X)

Mm

0.006

Ripetizione (asse Z)

Mm

0.006

Ripetizione (asse C)

"

/

20

Altro

Sistema CNC

/

Siemens

Capacità di alimentazione totale

KVA

50

55

Capacità del serbatoio del liquido di raffreddamento

L

360

Impronta (larghezza allungamento)

Mm

2600x3450

Altezza della macchina

Mm

3750

Peso della macchina (circa)

T

10.5

11
