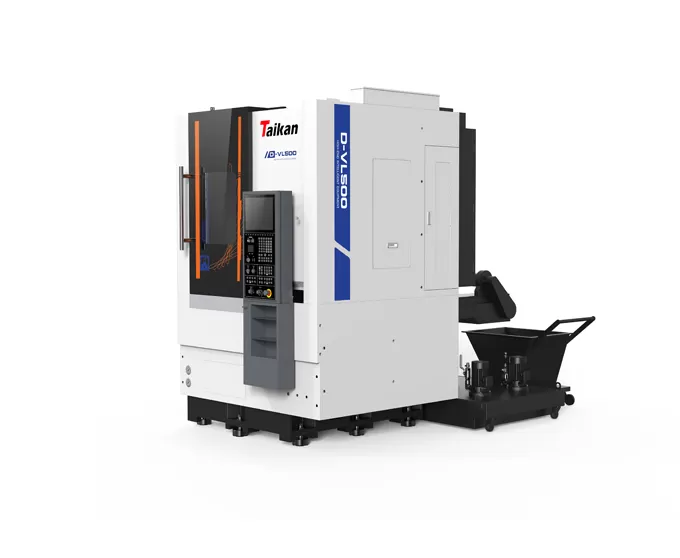

Tornio verticale CNC ad alta precisione D-VL500/D-VL500M

Gamma di lavorazione

Diametro massimo dell'oscillazione

Mm

650

Diametro massimo di rotazione sopra il carrello

Mm

500

Altezza massima del pezzo

Mm

500

Peso massimo del pezzo

Kg

500

Mandrino

Diametro mandrino

Pollici

12 "(mandrino idraulico)

Gamma di velocità del mandrino

R/min

50 ~ 2500

Coppia massima del mandrino

Nm

900

Tipo di naso mandrino

/

A2-8

Diametro del cuscinetto di centraggio del mandrino

Mm

130

Potenza motore principale (S1/S2)

KW

12/22.8

12/23

Portautensili

Tipo di torretta

/

Orizzontale (verticale opzionale)

Orizzontale

Numero di posizioni

/

8(6)

12

Tipo di azionamento

/

Idraulico

Servo

Diametro esterno del portautensili da taglio

Mm

32x32

Diametro portautensili con foro interno

Mm

Amazon50

Mangime

Tipo di guida di alimentazione dell'asse X/Z

/

Guida lineare

Tasso di alimentazione dell'asse X/Z

Mm/min

0.1 ~ 1000

Velocità di traslazione rapida dell'asse X/Z

M/min

20/16

Corsa orizzontale dell'asse X

Mm

-20 ~ 315

Viaggio verticale dell'asse Z

Mm

520

Coppia del motore di alimentazione dell'asse X/Z

Nm

12/22

Capacità di lavorazione

Potenza del motore della testa di alimentazione

KW/Nm

/

5.5/48

Capacità massima di perforazione

Mm

/

Graph20 x 0.2

Capacità massima di maschiatura

Mm

/

M16 per 2/M27 per 1.5

Capacità massima di scanalatura

Mm

/

0x25x15x40

Precisione

Precisione di posizionamento (asse X)

Mm

0.01

Precisione di posizionamento (asse Z)

Mm

0.01

Precisione di posizionamento (asse C)

"

/

55

Mm

0.006

Ripetizione (asse Z)

Mm

0.006

Ripetizione (asse C)

"

/

25

Altro

Sistema CNC

/

Siemens

Capacità di alimentazione totale

KVA

45

50

Capacità del serbatoio del liquido di raffreddamento

L

300

Impronta (larghezza allungamento)

Mm

1750x3050

Altezza della macchina

Mm

2600

Peso della macchina (circa)

T

6.5

7
