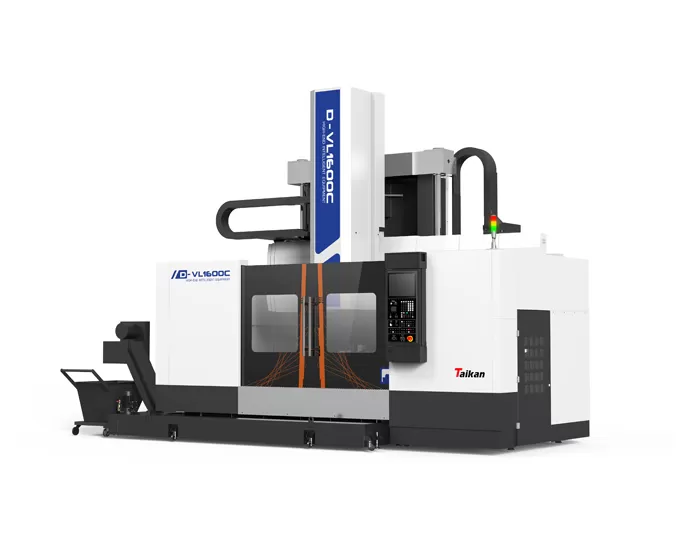

Name: Tornio verticale CNC ad alta precisione D-VL1600C/D-VL1600CM
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caratteristica del tornio verticale CNC ad alta precisione D-VL1600C/D-VL1600CM

Struttura della macchina

La macchina presenta una struttura a letto, termicamente simmetrica, con componenti principali realizzati in ghisa ad alta resistenza per garantire stabilità e rigidità.
Il ponte è regolabile in verticale per adattarsi a parti di diverse altezze, garantire una rigidità ottimale per ogni attività di lavorazione.
Il movimento utilizza un sistema di posizionamento in fasi per mantenere la precisione, con una rivista di utensili a pavimento per una migliore efficienza.

Ponte dell'asse X

Il grande design a sezione trasversale migliora la resistenza alla piegatura e alla torsione, garantisce prestazioni di taglio stabili.
Il sistema di guida combinato a rulli fornisce un basso attrito e un eccellente smorzamento delle vibrazioni, mantenendo precisione e stabilità a lungo termine.

Ram dell'asse Z

Il pistone quadrato in acciaio a grande sezione è realizzato in acciaio forgiato in lega di alta qualità, garantisce un'elevata rigidità e precisione per il taglio pesante.
La guida in acciaio legato avvolgente su quattro lati con rivestimento in plastica offre un eccellente assorbimento delle vibrazioni, ideale per potenti applicazioni di taglio.
Dotato di un mandrino a torretta interno stile BT per tiraggio e rilascio di utensili automatici.

Tavolo e mandrino

La direzione assiale utilizza cuscinetti assiali a sfere ad alta precisione con precarico per garantire la precisione e prolungare la durata del piano di lavoro.
La direzione radiale utilizza cuscinetti a rulli cilindrici a doppia fila ad alta precisione per una migliore precisione.
L'ingranaggio di trasmissione e i cuscinetti del tavolo sono lubrificati da un sistema di raffreddamento, riducendo l'aumento della temperatura e riducendo la deformazione termica.
Il motore principale è un'unità di coppia elevata, dotata di un riduttore di marcia per fornire un'ampia gamma di velocità del mandrino e supportare il taglio per impieghi gravosi.
Un encoder è installato sulla base del piano di lavoro per consentire una velocità di superficie costante durante il taglio.

Applicazione del tornio verticale CNC ad alta precisione D-VL1600C/D-VL1600CM

È ampiamente utilizzato nella produzione di parti di automobili, come mozzi, dischi freno, ruote, mozzi freno, riduttori e altro. È particolarmente adatto per la lavorazione di componenti complessi come dischi, gusci e parti di alberi corti utilizzati in cuscinetti, energia e altri settori. Le macchine utensili offrono alta precisione, efficienza e qualità.

Pezzo esempio 1

Pezzo esempio 2

Pezzo esempio 3

Esempio di pezzo 4

Specifiche del tornio verticale CNC ad alta precisione D-VL1600C/D-VL1600CM

Articolo		Unità	D-VL1600C		D-VL1600CM
Intervallo di elaborazione	Diametro massimo di tornitura	Mm	1600
	Altezza massima del pezzo	Mm	1000
	Peso massimo del pezzo	Kg	8000
Mandrino	Diametro del tavolo	Mm	1400
	Gamma di velocità del mandrino	R/min	2.5 ~ 315
	Intervallo di alimentazione e indicizzazione della fresatura	R/min	/	0.04 ~ 2
	Coppia massima da tavolo	KN; m	10	20
	Potenza del motore principale	KW	S1 = 31,S2 = 37	S1 = 31,S2 = 37 (due set)
Torretta	Tipo di torretta utensile	/	Centro di tornitura	Centro di tornitura
	Sezione trasversale della sella	Mm	220x220	280x280
	Posizioni degli attrezzi	/	8 tempi 12	8 tempi 12
	Dimensioni del portautensili per tornitura del diametro esterno	Mm	32x32	40x40
	Interfaccia di uscita del centro di tornitura	/	BT50	BT50
Mangime	Tipo di guida di alimentazione dell'asse X	/	Guida della scatola/guida lineare
	Tipo di guida di alimentazione dell'asse Z	/	Guida della scatola
	X, intervallo di alimentazione per il taglio dell'asse Z	Mm/min	1000
	X, torretta utensile asse Z Rapid	M/min	12/10
	Corsa orizzontale dell'asse X	Mm	-50 ~ 1000
	Viaggio verticale dell'asse Z	Mm	1000
	X, coppia del motore di alimentazione dell'asse Z	Nm	37/25
Traversa	Traversa verticale da viaggio	Mm	600
	Passo di indicizzazione traversa	Mm	200
	Gradini di indicizzazione Crossbeam	/	4
Mandrino di fresatura	Potenza del motore del mandrino di fresatura	KW	/	S1 = 31,S2 = 37
	Velocità del mandrino di fresatura	R/min	/	10 ~ 2000
	Foro conico del mandrino di fresatura	/	/	BT50
	Coppia mandrino di fresatura massima	N. m	/	1200
Precisione	Precisione di posizionamento (X/Z)	Mm	0.02
	Ripetizione (X/Z)	Mm	0.01
Altri	Sistema CNC	/	Siemens
	Potenza totale della macchina	KVA	75	85
	Capacità del serbatoio del liquido di raffreddamento	L	600
	Impronta della macchina (lcarta w)	Mm	5750x3750
	Altezza della macchina	Mm	4650	6450
	Peso della macchina (circa)	T	24	28

Le informazioni su questa pagina sono solo per riferimento. Le specifiche e i dettagli possono cambiare a causa di aggiornamenti o miglioramento del prodotto. Per ulteriori informazioni, contattaci.
